5G版微云台vivo X50 Pro拆机图文教程

更新时间:2020-08-19 浏览量:251


  vivo X50 Pro是vivo旗下首款搭载"微云台”的手机,配备6.56英寸全面屏,后背采用了AG磨砂工艺,后置影像系统为4800万“高感光微云台"主摄+800万广角+800 万潜望式变焦镜头+ 2400万50mm人像镜头。下面我们通过vivo X50 Pro拆机来一探它的内部结构,以便日后维修。

5G版微云台vivo X50 Pro拆机

vivo X50 Pro拆机方法/步骤:

  关机开拆,取出SIM卡槽,卡槽处设置红色橡胶防尘防水设置。
5G版微云台vivo X50 Pro拆机 图1

  在加热器上以120度加热5分钟后用翘片划开手机后盖。能够看到的是主板副板上连接一大块石墨烯散热片,NFC也集成在主板副板上。




  机身结构内部特写,vivo X50 Pro机身内部采用经典的三段式结构。

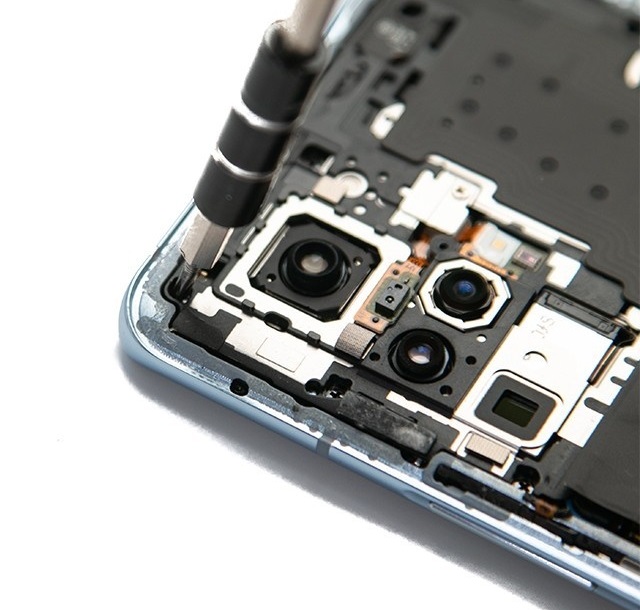

  用螺丝刀拧下固定螺丝。
5G版微云台vivo X50 Pro拆机 图2

  取下主板盖板后的手机与主板盖板正面特写。


  取下主板盖板后的手机与主板盖板背面特写。主板盖板下是一大块石墨烯散热片。


  主板特写。能够看到的是"超感光微云台"主摄占用的主板面积很大。

  断开与主板连接的FPC,顺势取下主板。
5G版微云台vivo X50 Pro拆机 图3

  主板正面特写,BTB座子设有防护,右上角前置摄像头贴上石墨烯散热片,提升前置摄像头固定性的同时还有助于散热。

  主板正面特写,主板分区均设有隔离罩,隔离罩上贴有铜箔散热,SoC对应位置设有硅脂散热,主板防护与散热规格较高。

  取下主板后的手机中框特写,"微云台"主摄与潜望式变焦镜头均在中框挖孔,以降低手机厚度,挖孔处设有石 墨烯散热,SoC位置设有铜箔与导热管连接。

  vivo X50 Pro后置影像系统特写。

  “超感光微云台"主摄特写,主摄的像素为4800万。这枚主摄采用定制色彩滤光片以提升进光量。另外"微云台"防抖也是这枚主摄的一大亮点。
  2400万等效50mm人像镜头特写。
  800万120°超广角特写。
  800万潜望式变焦镜头特写,支持最高5倍光学变焦和最高60倍的数码变焦。

5G版微云台vivo X50 Pro拆机 图4

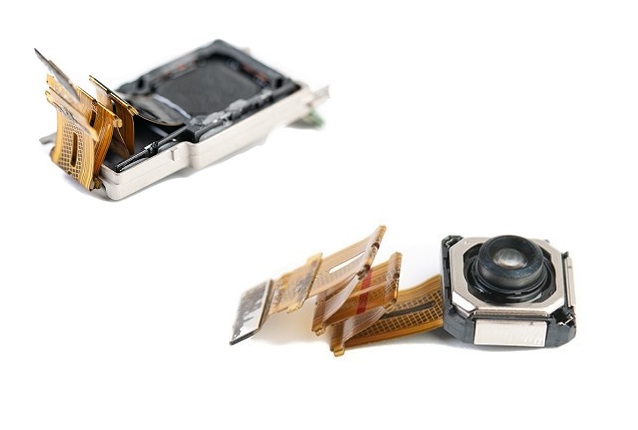

  "微云台"主摄封装在磁动防抖框架结构中,从主摄背面拆开,舒展开的是"微云台"主摄专属双S型的主摄柔性电路。


  "微云台"主摄正面的异形结构磁动框架和双滚珠悬架结构,从物理层面让手机的防抖性能更上一-层楼。

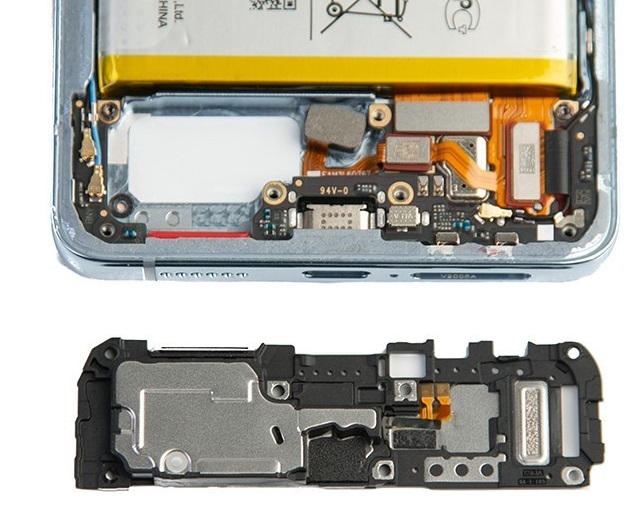

  取下手机副板盖板。

  手机副板与副板盖板。

  副板盖板特写,扬声器集成于上。
5G版微云台vivo X50 Pro拆机 图5

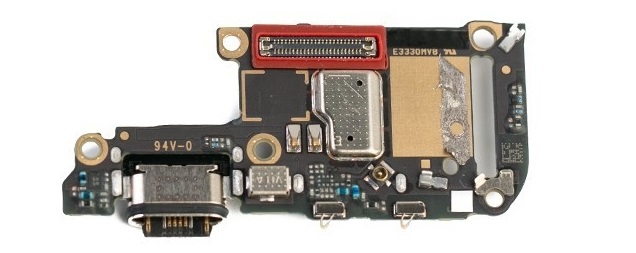

  顺势取下副板,副板正面特写,副板集成了Type-C接口和SIM卡槽,副板上的BTB座子也设有防护。

  取下电池,电池容量为4315mAh,支持vivo 33W快充。

  拆卸后的主机中中框,在电池仓FPC下方能够看到液冷导热管,vivo X50 Pro的整体散热防护规格较高。
5G版微云台vivo X50 Pro拆机 图6

  vivo X50 Pro拆机全家福。
5G版微云台vivo X50 Pro拆机全家福
