双模5G手机OPPO Reno3拆解图文教程

更新时间:2020-06-20 浏览量:248

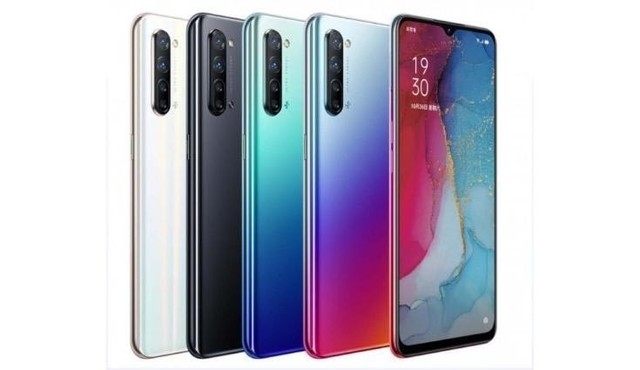

  OPPO Reno3采用双模5G芯片,6.4英寸AMOLED屏,搭载联发科5G芯片天玑1000L,具备大容量电池,影像方面具备视频超级双防抖功能,其拥有一颗6400万像素索尼IMX686主摄像头。下面我们通过OPPO Reno3拆解,来看看它的内部结构。


双模5G手机OPPO Reno3拆解

双模5G手机OPPO Reno3拆解

OPPO Reno3拆解方法/步骤:

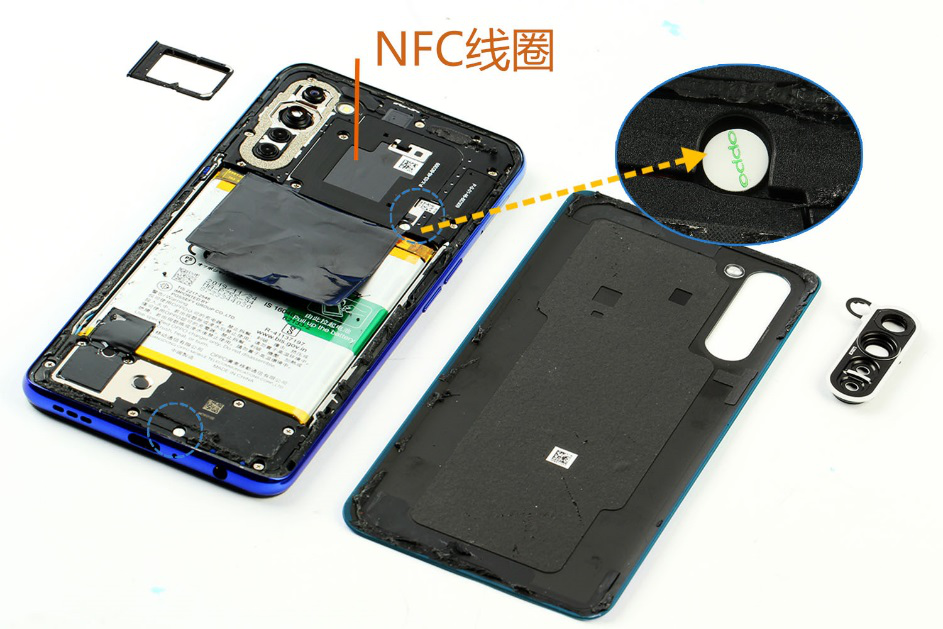

  拆机前取下SIM卡托,并从后盖开始。热风枪加热后盖四周后,便可使用吸盘和撬棍等工具拆下后盖。摄像头保护盖通过双面胶进行固定,使用撬棍即可取下。

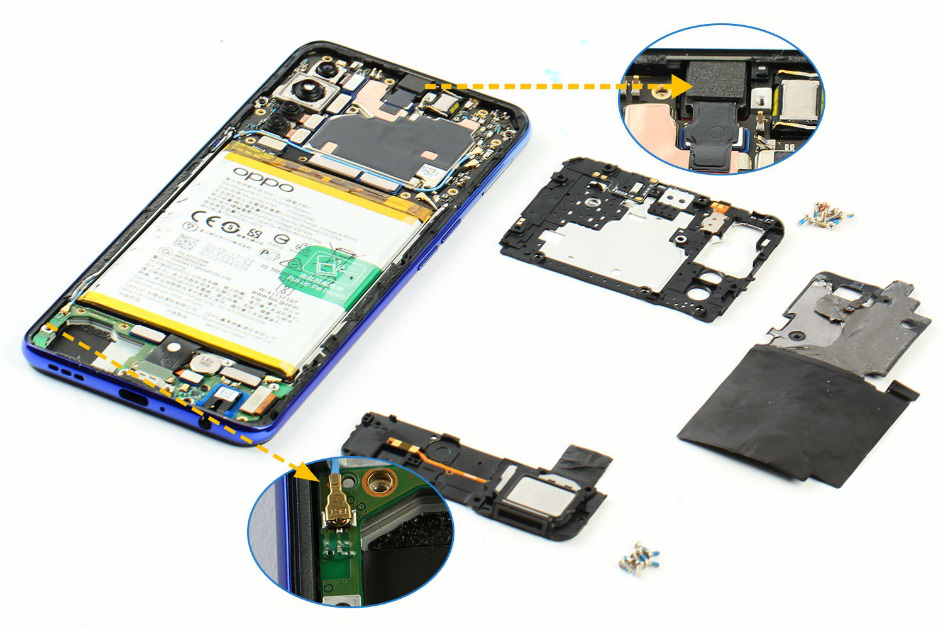

  在后盖上有大面积泡棉,主板盖和扬声器模块上有带OPPO标识的防拆标。NFC线圈下方及扬声器上都贴有石墨贴纸。


  NFC线圈、扬声器模块分别通过双面胶及螺丝与主板盖固定,并且都是用弹片和主副板进行连接。扬声器的弹片通过FPC软板外接到左侧。

  在前摄像头上有黑色泡棉,并且泡棉下还有石墨片。副板上器件进行点胶处理。

  电池通过易拉胶与内支撑进行固定,撕下即可。

  电池槽四周使用黑色双面胶进行固定FPC软板以及同轴线位置。

  撕下四周的黑色胶,取下同轴线,两块主副板连接软板,以及前后摄像头。

  可以看到在主板和副板上面BTB连接器四周都贴有蓝色硅胶保护套进行保护。

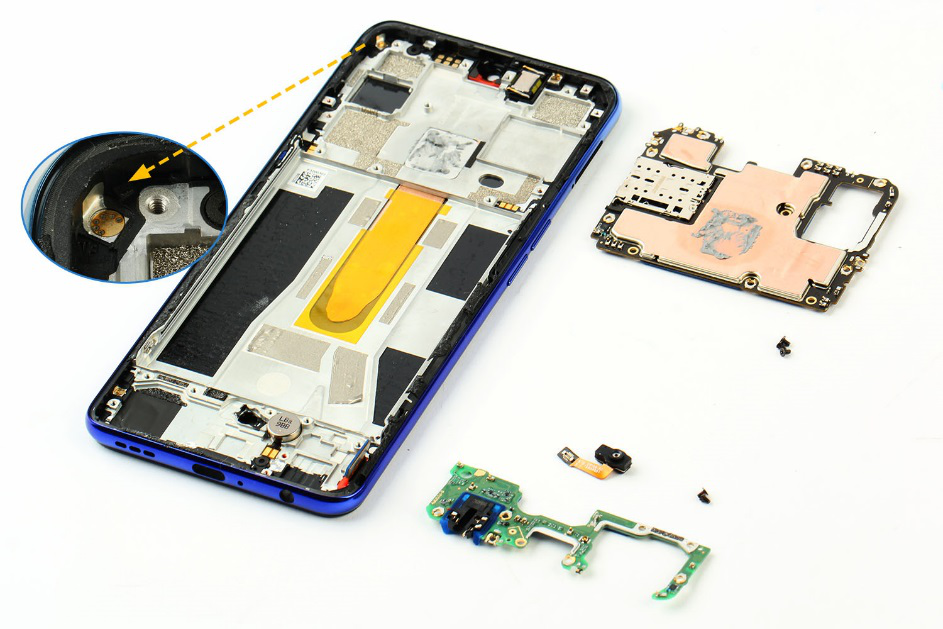

  主板、副板是通过螺丝和卡槽与内支撑进行固定,拧下螺丝并取下主板和副板。同时取下双面胶固定的指纹识别模块。

  左上角光线距离传感器模块通过弹片与主板进行连接。主板正面CPU位置外侧有导热硅脂。液冷散热铜管上面贴有绝缘胶带。

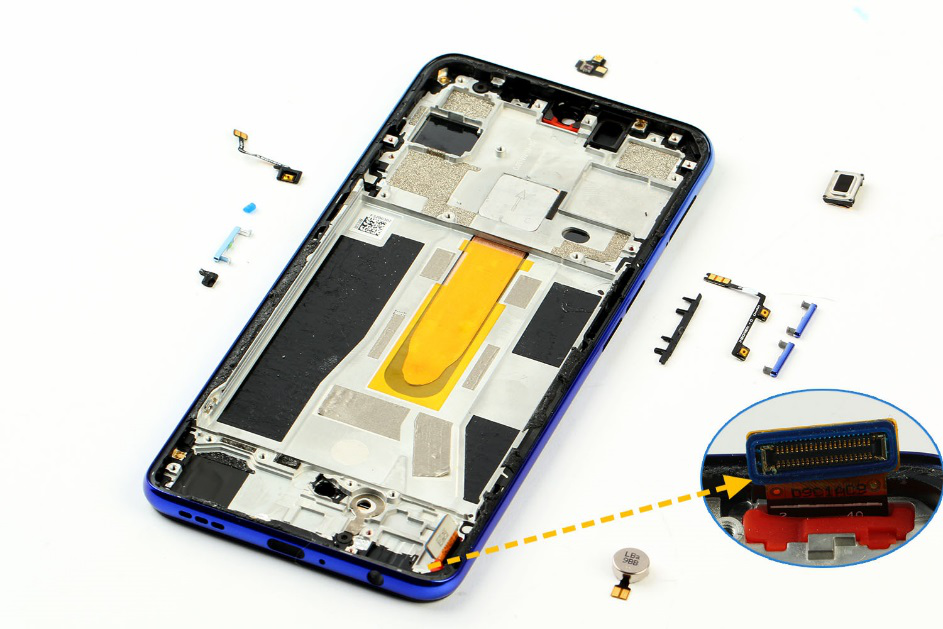

  听筒,光线距离传感器模块通过双面胶进行固定,按键在双面胶的基础上增加了卡扣。振动器则是由导电胶布固定。依次拆下即可。

  可以看到BTB排线下方的内支撑上设有红色硅胶保护套对软板进行保护。同时BTB接口四周同样贴有蓝色硅胶套。

  最后拆解屏幕,屏幕与内支撑也是通过四周胶条进行固定。加热后,使用翘片撬开。

  屏幕上面贴有铜箔和导电布。

模组信息:

  屏幕为6.4英寸 三星AMOLED 屏幕,分辨率2400x1080,型号:AMS644VA。

  32MP前置摄像头

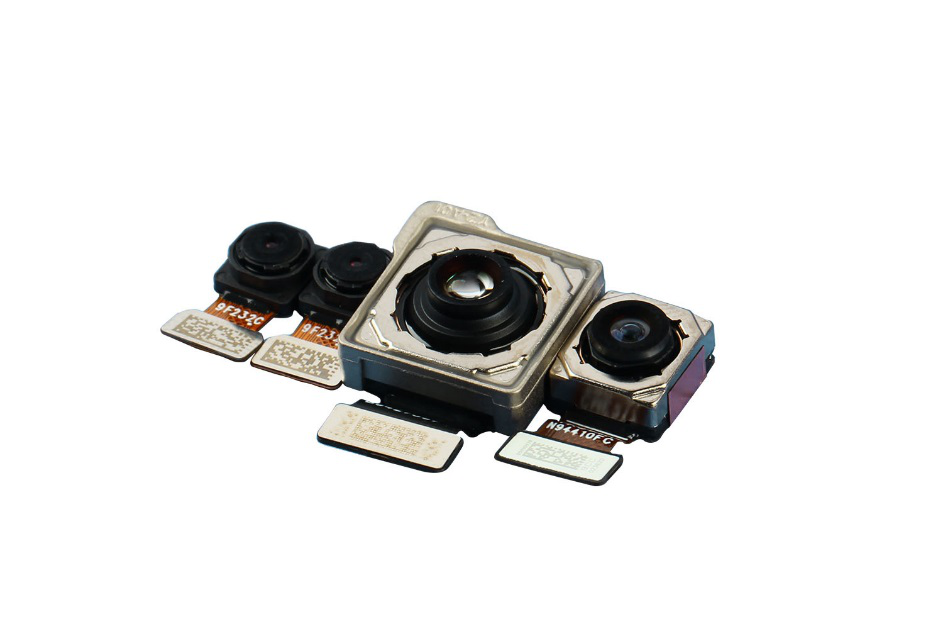

  64MP+8MP+2MP+2MP 后置摄像头模组,主摄64MP是Sony IMX686。

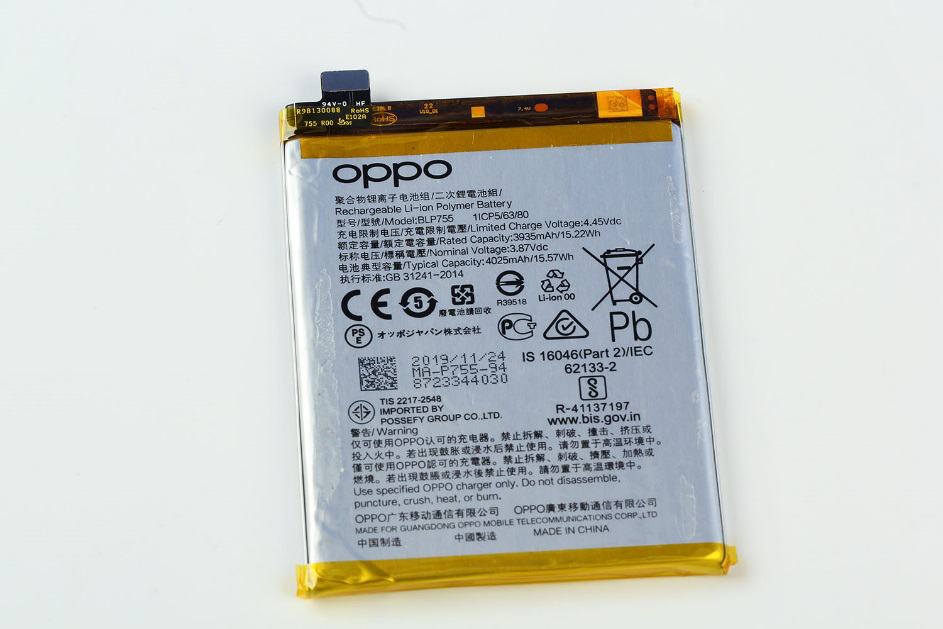

  电池是OPPO公司3935mAh锂离子聚合物电池,ATL电芯。

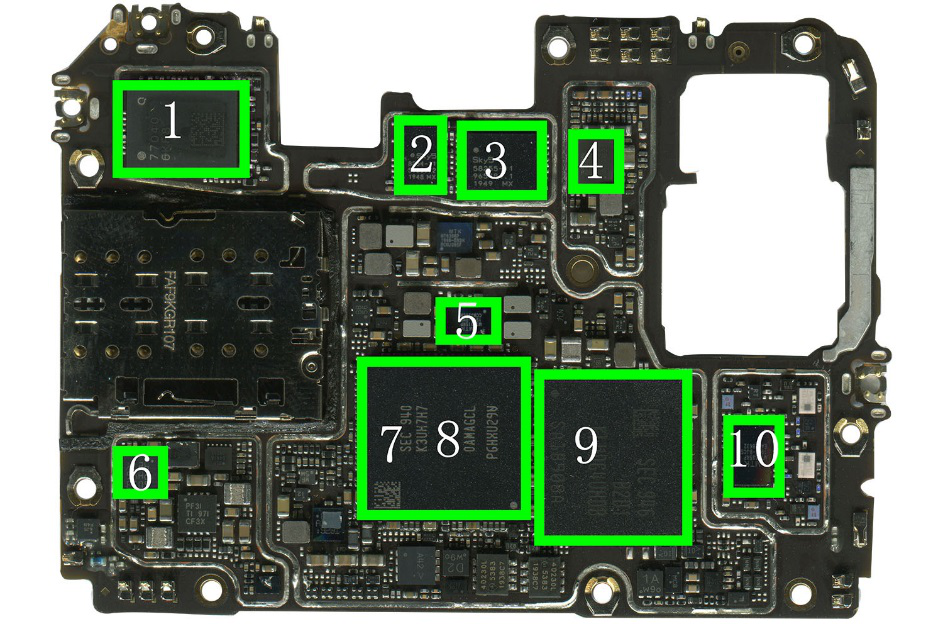

主板正面主要IC:

1:QORVO-QM77040-射频前端模块

2:Skyworks-SKY58254-11-5G射频前端模块

3:Skyworks-SKY58255-11-5G射频前端模块

4:NXP-SN100T-NFC控制芯片

5:MediaTek-MT6315-电源管理

6:STMicroelectronics-STM8S003F3-微控制器

7:Samsung-K3YH7H70AM-AGCL-8G内存芯片

8:MediaTek-MT6885Z-5G SoC

9:Samsung-KLUDG4UHDB-B2D1-128GB Flash

10:MediaTek-MT6635-WiFi/BT/GPS/GLONASS/FM

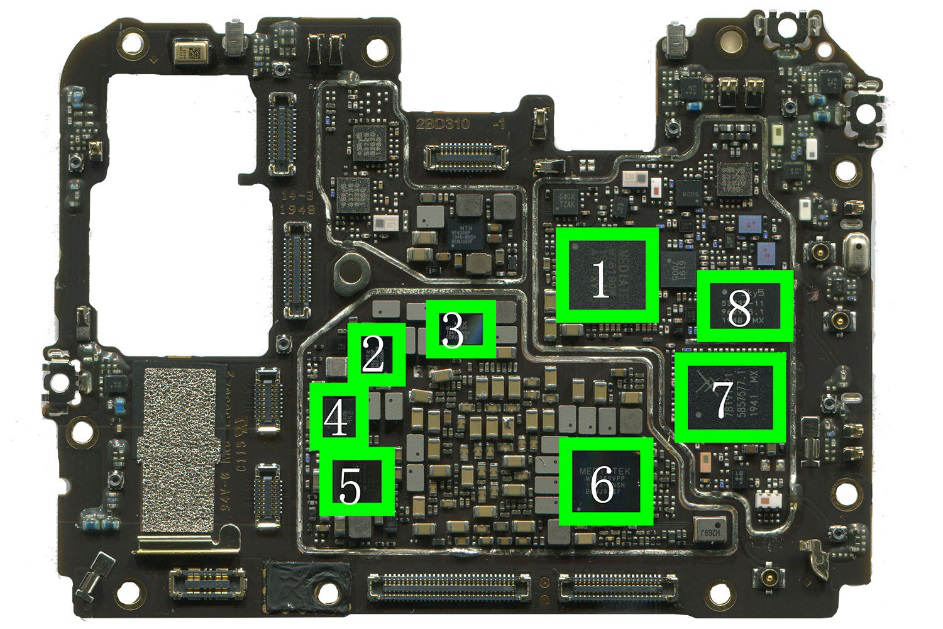

主板背面主要IC:

1:MediaTek-MT6190W-射频收发器

2:MediaTek-MT6315-电源管理芯片

3:MediaTek-MT6315-电源管理芯片

4:STMicroelectronics - LSM6DSM -加速度+陀螺仪

5:MediaTek - MT6360 -电源管理芯片

6:MediaTek - MT6359V -电源管理芯片

7:Skyworks - Sky78191-11 -前端模块

8:Skyworks - SKY53735-11 – 射频接收

OPPO Reno3拆解到此结束。
