魅族16 XS拆解图文教程

更新时间:2019-06-21 浏览量:1065

  魅族16 XS正面采用一块6.2英寸的三星AMOLED屏幕,搭配4000毫安电池,采用的骁龙675处理器,售价1500元,在高通骁龙675的加持下性能表现如何呢?让我们通过对魅族16 Xs拆解来看看吧!


魅族16 Xs拆解

魅族16 Xs拆解方法/过程:

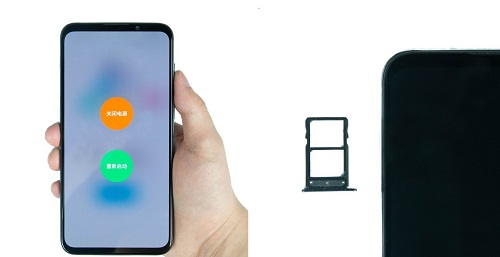

  首先关机、取出SIM卡。

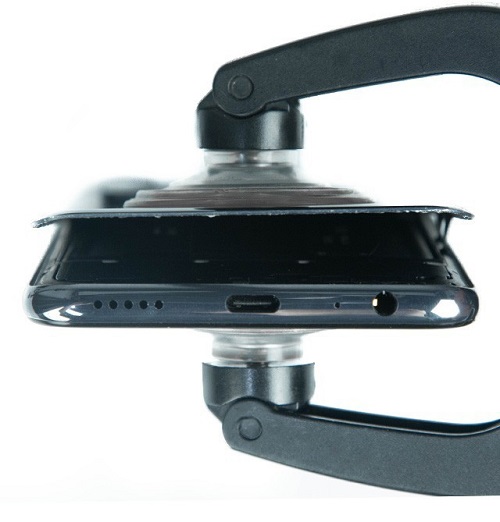

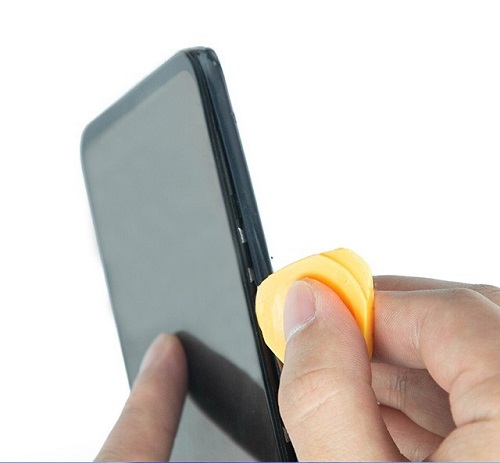

  用吸盘尝试开壳未果,使用风枪对局部边缘地区进行加热,接着沿中框区域使用撬片撬起中框。

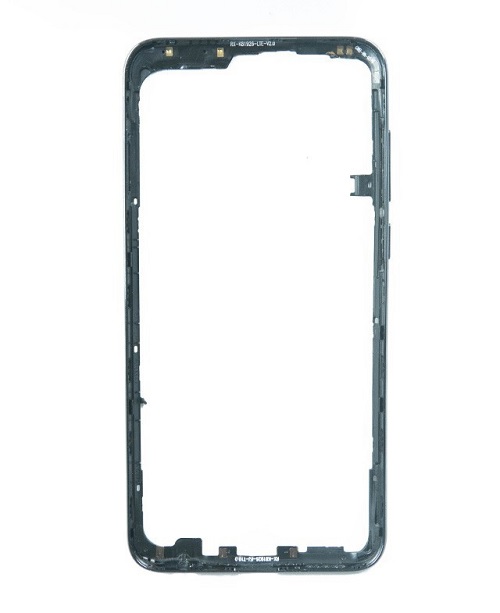

  中框特写。

魅族16 Xs拆解

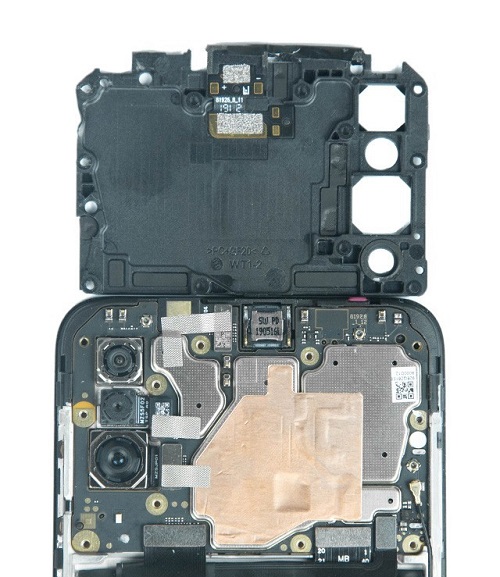

  使用十字口螺丝刀,拆下顶部的11颗螺丝就可以看到主板中心区域有着大面积散热铜箔。

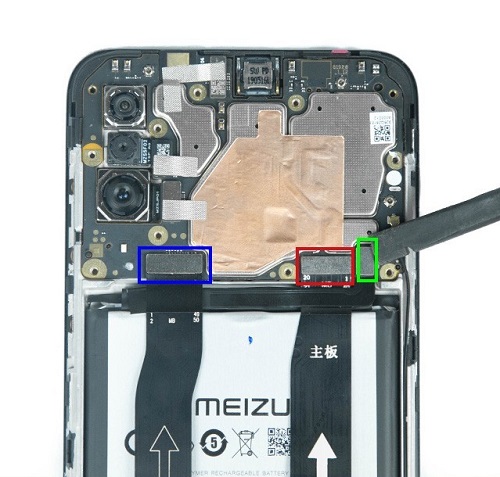

  断开电源排线(绿框),蓝框位置为屏幕排线,红框位置为主副板排线。

魅族16 Xs拆解

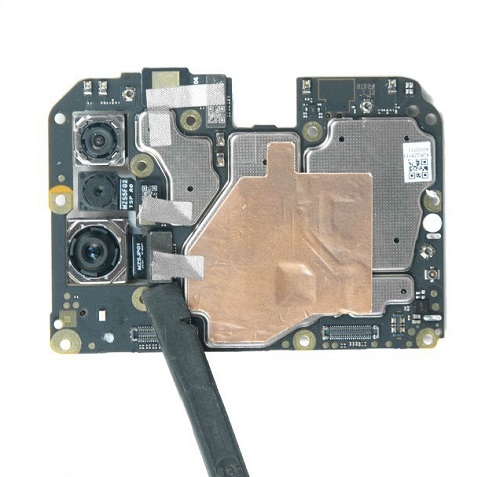

  使用绝缘撬棒断开摄像模组。


  魅族16Xs镜头模组均采用了三星方案,由左往右依次为S5K4H7、S5K5E9、S5KGM1。

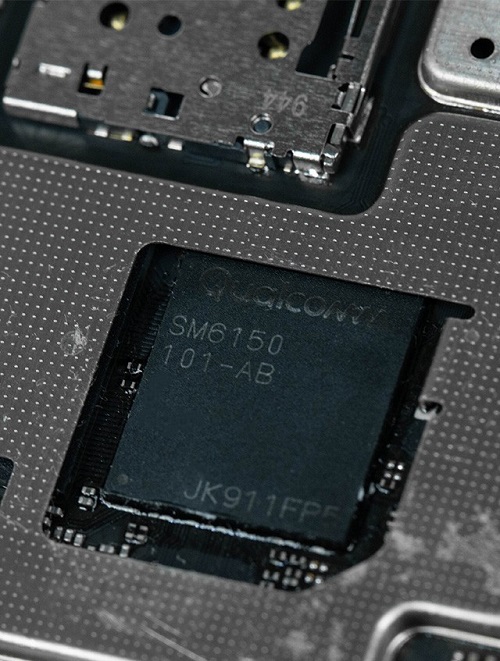

  高通SM6150即晓龙675,它率先采用了第四代Kryo架构,CPU单核成绩逼平晓龙845,但由于中端定位,因此GPU进行了相应的平衡。

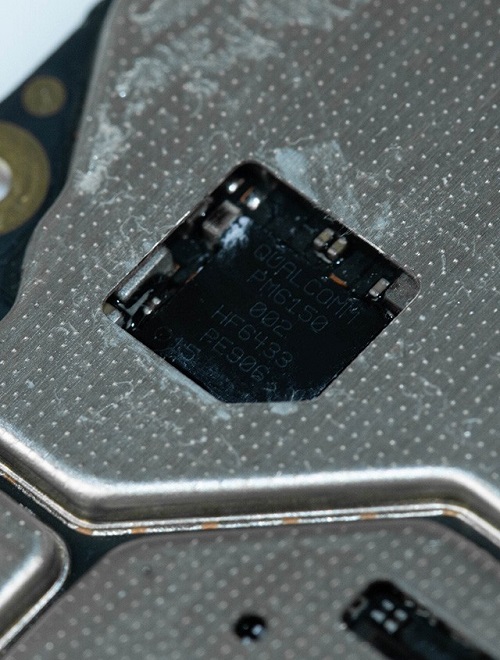

  抹去导热凝胶,芯片型号为PM6150,具体芯片信息有待查证,因为其他屏蔽罩焊死,只能观察到目前两块芯片。

魅族16 Xs拆解

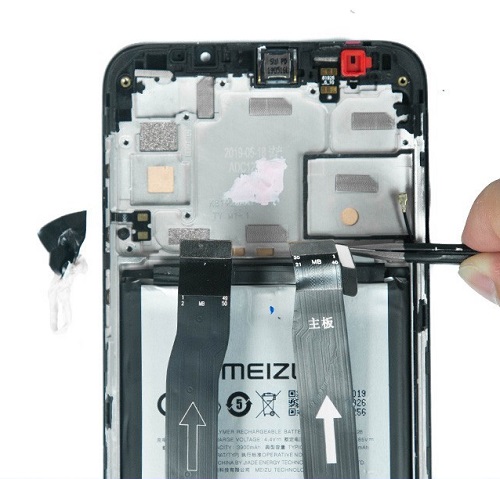

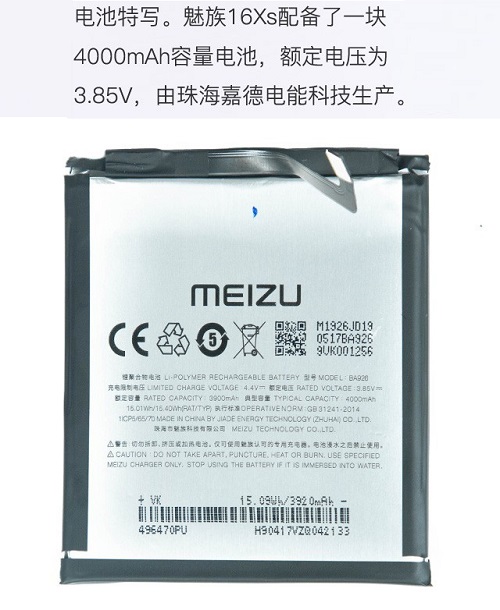

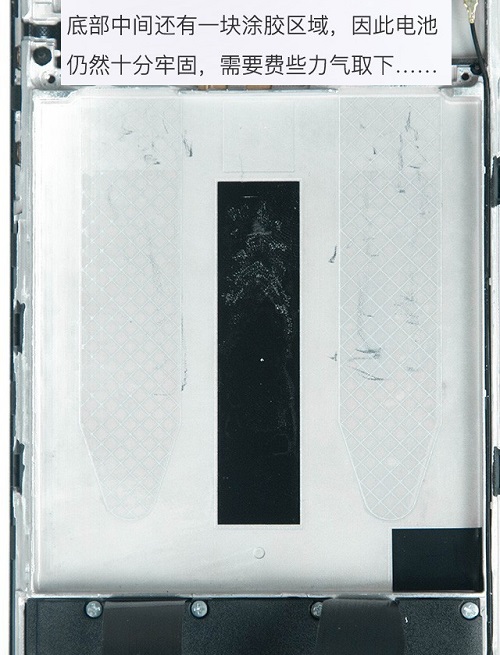

  电池做了快拆设计,缓缓将两条快拆胶拉出,即可轻松取出电池。

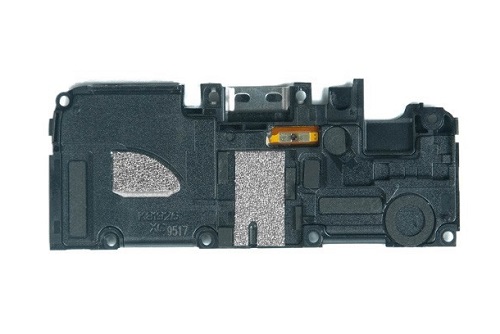

  拆卸副主板,拧下8颗固定螺丝,即可取下副板盖板,左侧为扬声器区域,在底部对应区域,例如振动马达都用了缓冲泡棉来进行加固。

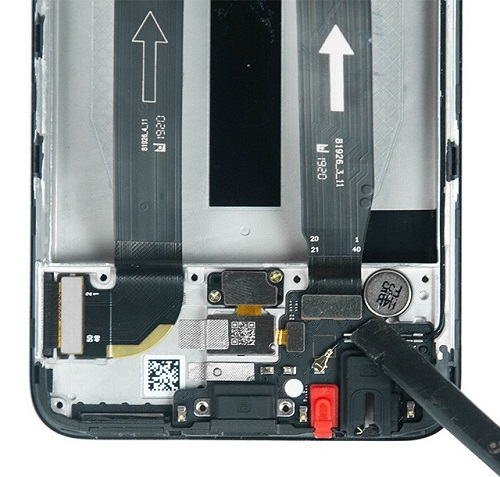

  断开主副板排线、指纹排线、同轴线。屏幕排线为纵向开孔,因此采用了排线连接至主板,中部区域为指纹识别模组,麦克开孔做了统一设计。

魅族16 Xs拆解

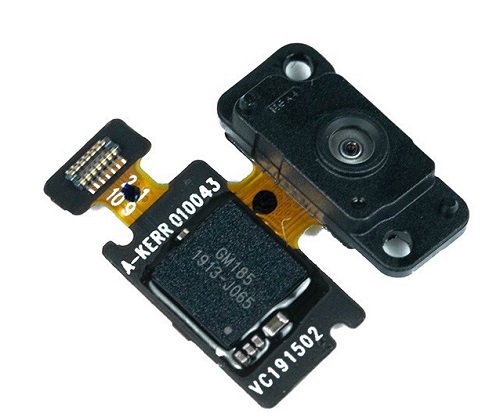

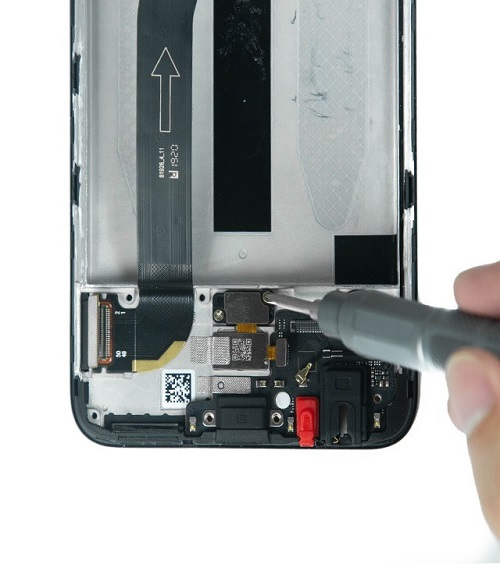

  卸下来固定指纹识别模组Sensor的两颗螺丝,处理芯片由导热胶布进行连接固定。


  魅族16 XS采用了汇顶第二代GM185光学屏幕指纹方案。

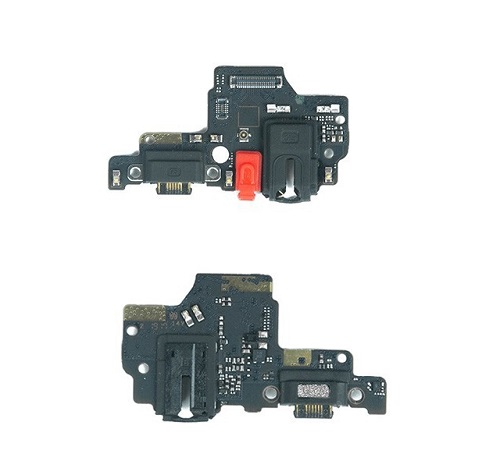

  副板正反面特写。

魅族16 Xs拆解

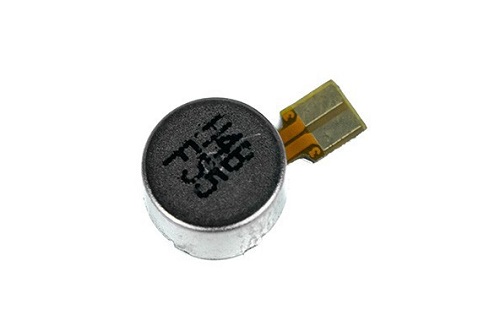

  振动马达特写。

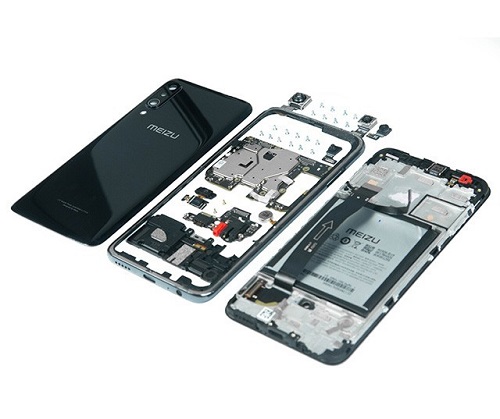

  至此,魅族16 XS拆解到这来就完成了,附上全家福。
