vivo Z5x拆解图文教程


  vivo Z5x正面采用一块6.53英寸的LCD开孔屏幕,骁龙710处理器,5000mAh大电池,超广角AI三摄,前置1600万AI美颜,这款机器的内部做工如何呢?接下来我们通过对vivo Z5x拆解来一探究竟吧。

vivo Z5x拆解

vivo Z5x拆解图文教程:

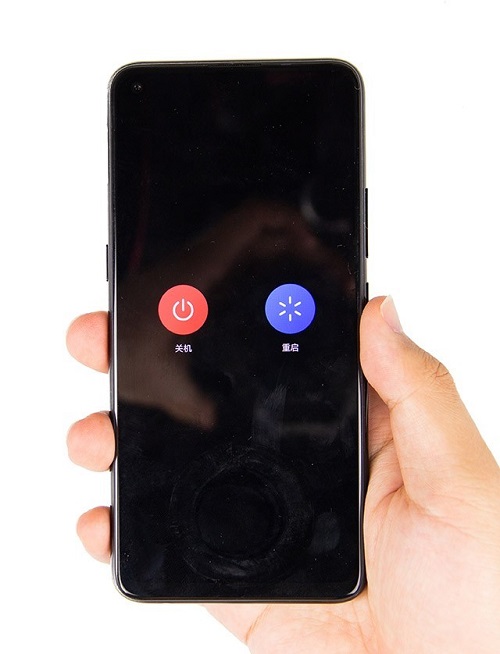

  首先关机,取出SIM卡托。

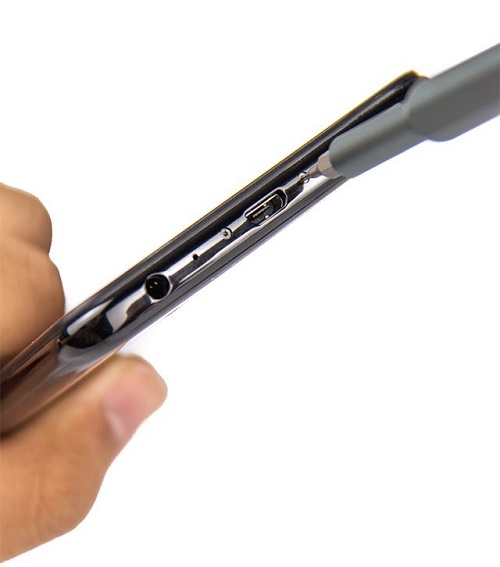

  拧下底部两颗固定螺丝。

vivo Z5x拆解

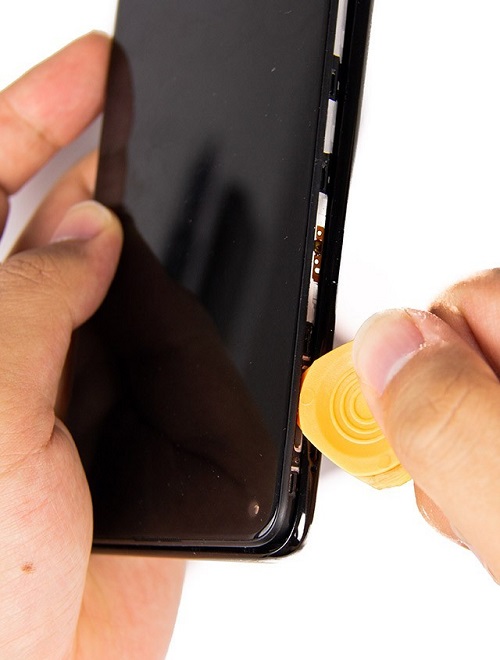

  直接使用撬片斜向下方插入,撬动一圈后即可取下中框和后盖。

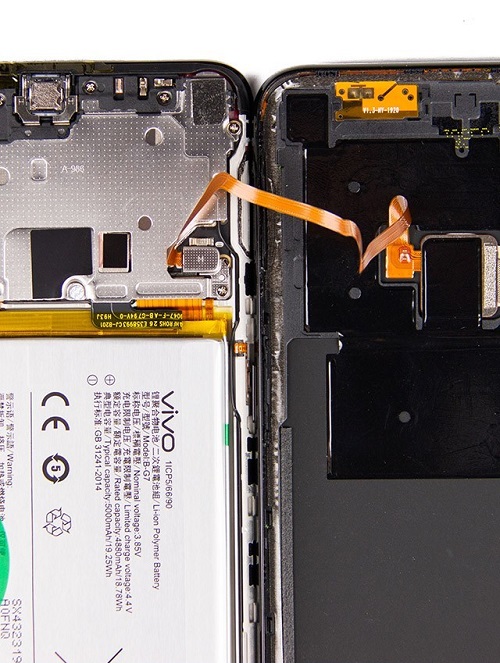

  需要注意的是后盖与机身间有指纹排线相连。

vivo Z5x拆解

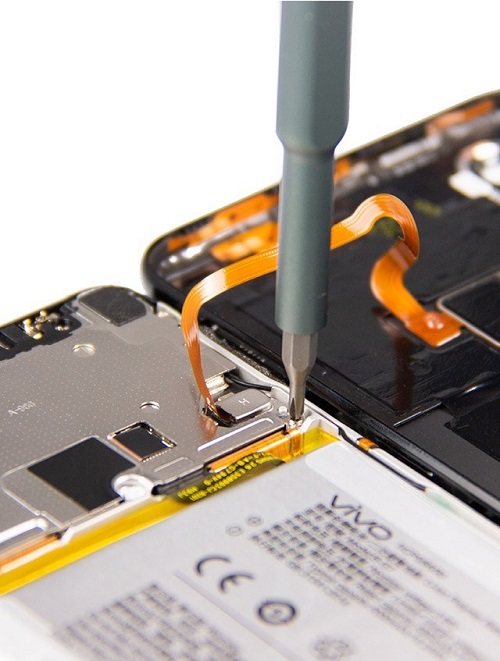

  指纹排线上方有金属盖板固定,用螺丝刀拧下即可。

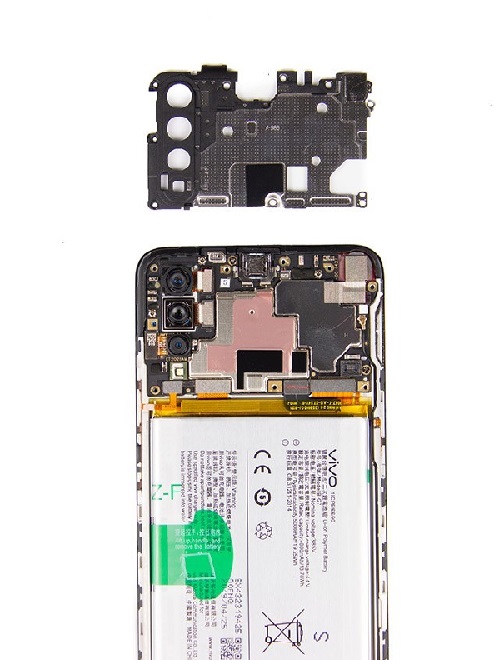

  机身部分我们可以看到顶部主板被一块固定版完整覆盖着,主板上元件保护还是不错的。


  拧下螺丝后,即可轻松取下主板盖板。

vivo Z5x拆解

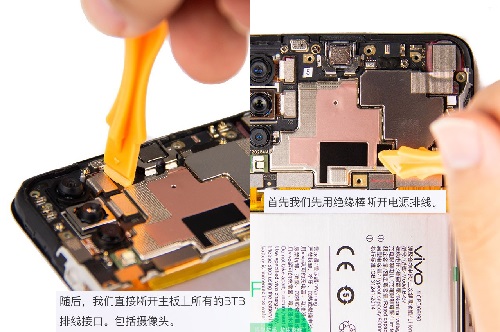

  首先先用绝缘棒依次断开电源排线、主板上所有的BTB排线接口,包括摄像头。

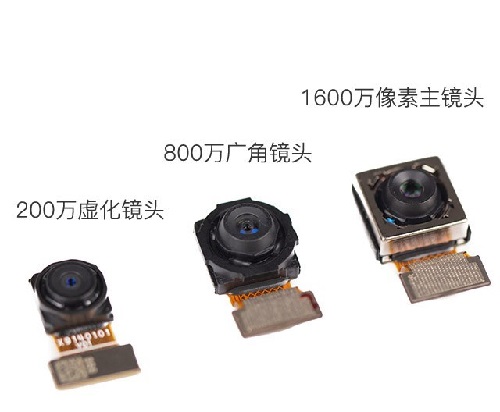

  摄像头特写。

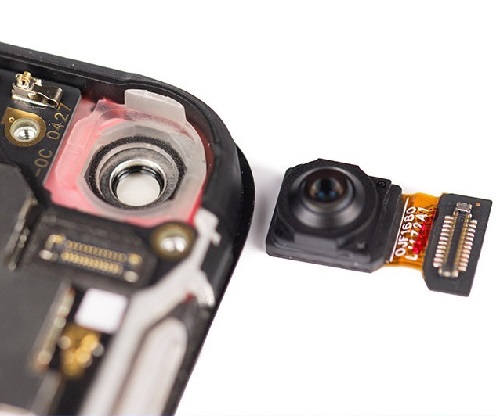

  前摄像头直接取下即可,我们可以看到屏幕开孔处有注塑固定。

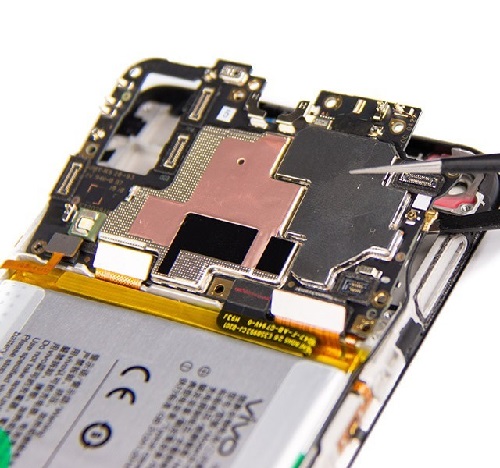

  拆下主板上的所有螺丝后,我们可以直接用镊子取下主板。

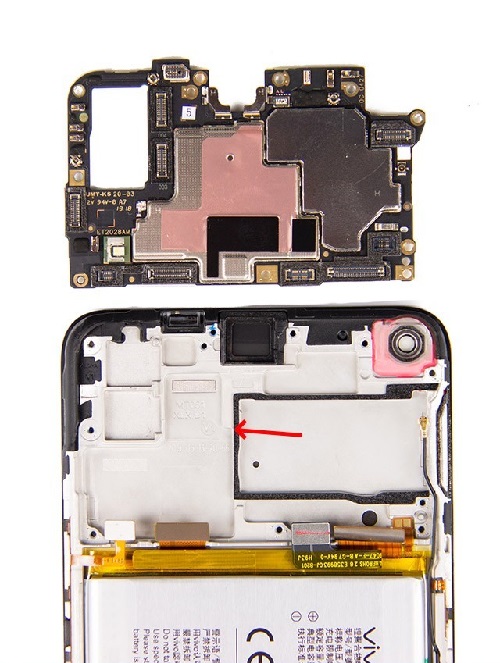

  取下主板后,我们可以看到vivo Z5x在SIM卡槽部分对应的中框上还做了防尘处理。(红色箭头处)

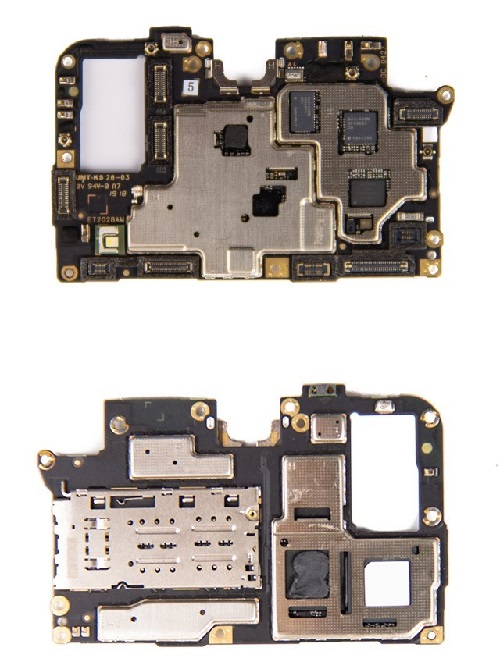

  整块主板还是比较规整的,SOC部位采用导热凝胶覆盖,BTB排线接口周边有泡棉覆盖。

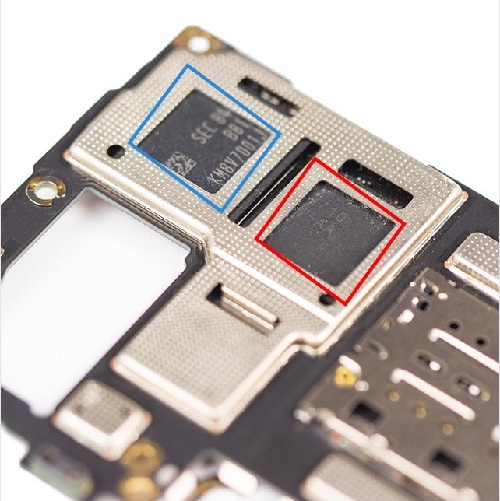

  红框内为骁龙710芯片,蓝框内为三星RAM和内存一体芯片。

vivo Z5x拆解

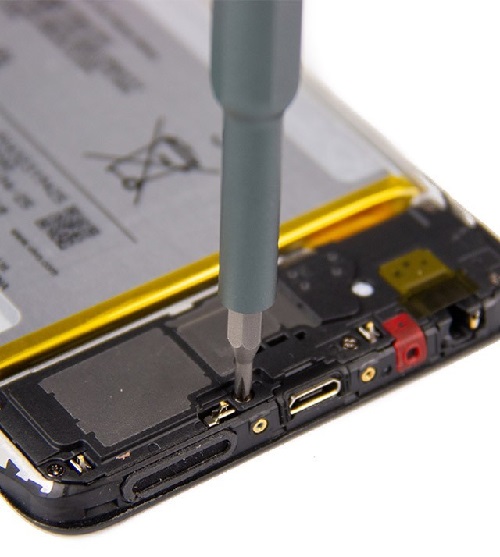

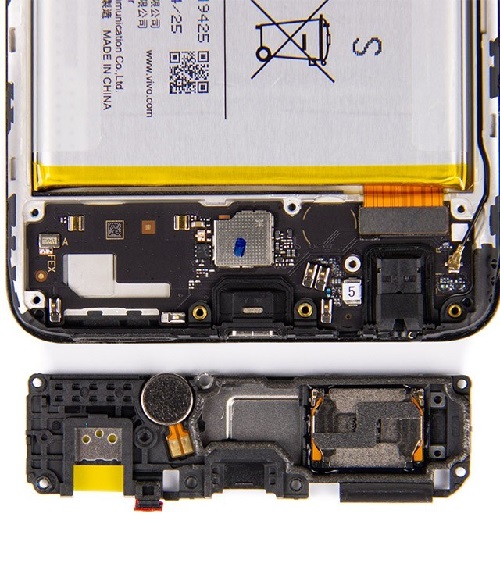

  底部副板采用常规设计,拧下副板上的所有螺丝,即可取下扬声器和副板盖。


  扬声器和震动马达固定在盖板上,马达为转子马达。

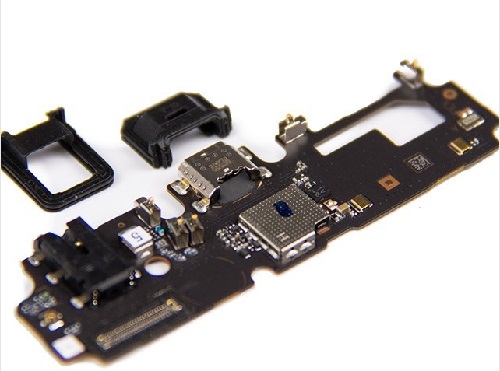

  副板上的USB接口和耳机接口均使用橡胶垫圈做防水处理,USB触点有点胶防水。

vivo Z5x拆解

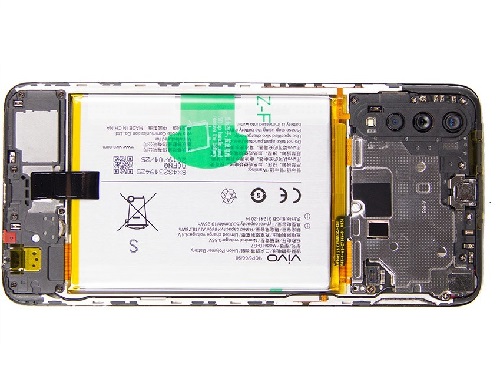

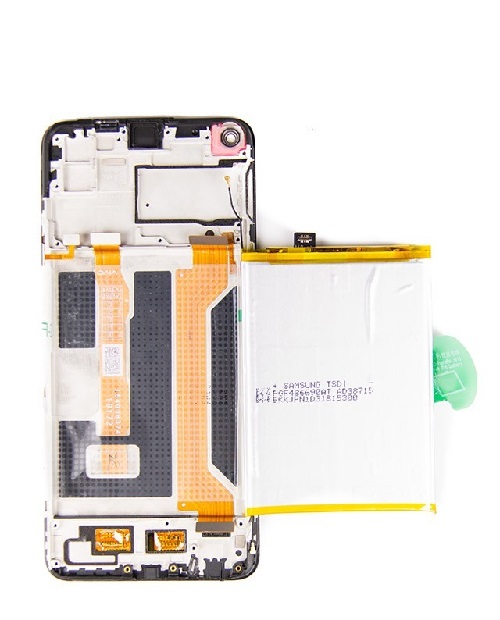

  电池使用快拆设计,容量为5000mAh,电芯供应商为三星。

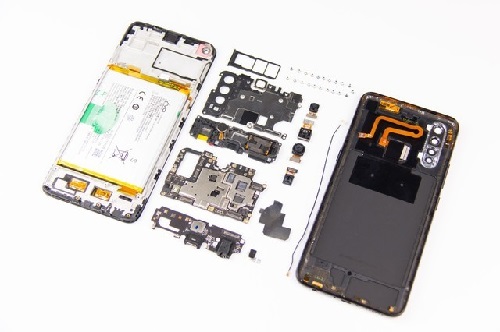

  至此,vivo Z5x拆解到此结束了,附上全家福。

vivo Z5x拆解
