一加7拆解图文教程


  一加7拥有6.41英寸屏幕,高通骁龙855处理器,前置:1600万像素+后置:4800万像素+500万像素,8GB的内容,电池3700mAh大电池,这款机器的性能究竟怎样呢?我们通过对一加7拆解来一探究竟吧。

一加7拆解

一加7拆解方法/过程:

  首先将一加7放到已经预热到80°的加热平台上两分钟左右,感觉手机有些微微烫手时,取下手机并且取出SIM卡槽,由于卡托与主板交插,忘记取卡托强行剥离主板并伤到主板的情况时有发生。



  接下来使用撬棒和拆机片割开后盖的胶水,由于一加7采用了前置屏幕指纹的解锁方式,所以不用考虑后置指纹的排线问题。

一加7拆解

一加7拆解

  拆开后盖后,一加7的整个内部布局映入眼帘,依然是经典的三段式设计,主板、电池、副板依次排列。主副板都有盖板覆盖,一体性很强,整体集成度还是挺高的。


一加7拆解

  拆开保护盖板,主板设计引入眼帘,元器件排列整齐。

一加7拆解


  先撬起电池排线,然后取下前置摄像头。一加7采用1600万像素AI前置人像,此外,还支持EIS电子防抖,视频、直播更稳定,并且支持面部识别功能。


一加7拆解

一加7拆解

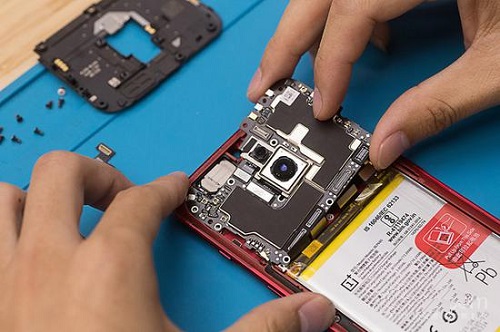

  接下来我们拿下整块主板,并拆下后置摄像头,需要注意的是,后置摄像头有排线连接主板,不要强行取下。

  一加7搭载了和7 Pro同款的4800万像素主摄,f/1.7大光圈,支持OIS光学防抖。配上500万像素副摄。

一加7拆解

一加7拆解

  拆下后置摄像头后,就可以分离出主板了。可以看到这次一加7的主板其实不算大,主板被做成不规则形状。高通骁龙855移动平台。

一加7拆解

一加7拆解

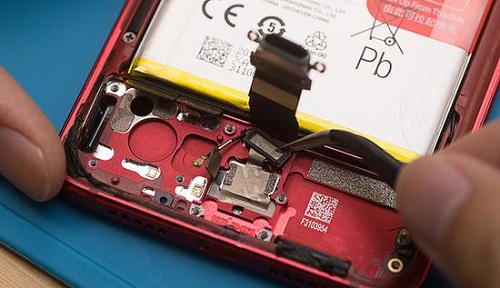

  接下来看副板,拆下副板盖板才发现大有不同,一加7的盖板不同于之前拆过的其他三段式手机,传统三段式手机副板盖板仅是一个保护作用,一加7则是将扬声器以及马达统统集成在了副板盖板上。

一加7拆解


  副板中间一个圆形的镂空设计是为了放下手机的振动马达,这样小的副板着实让人大吃一惊。值得一提的是,一加7采用了双立体声扬声器,搭载杜比全景声。

一加7拆解


  一加7采用了光感屏幕指纹技术,让背部在观感上更为完整,一体性更强。该指纹模块由摄像头和一个单独芯片组成,摄像头放置在屏幕下方,透过光源来看,可以看到手机屏幕下方有一个圆形的开孔,手指按在屏幕上时,摄像头透过屏幕给手指拍照,从而进行识别。

一加7拆解

一加7拆解

  最后我们拆下一加7的电池,很容易就不做介绍了,到这里一加7就完全的拆卸完了,附上一加7全家福。
