Galaxy S10e拆解图文教程

更新时间:2019-07-29 浏览量:613


  Galaxy S10e拥有5.8英寸三星Dynamic AMOLED屏,搭载高通骁龙855处理器 7nm LPP工艺,存储容量6GB RAM+128 ROM,前置10MP+后置12M广角主摄+16MP超广角,3000mAh锂离子电池,这款机器的内部做工究竟怎样?我们通过对Galaxy S10e拆解来一探究竟吧!

Galaxy S10e拆解

Galaxy S10e拆解方法/步骤:

  拆解需要先将SIM卡托取下,卡托带有胶圈用于防水。而S10e为玻璃后盖,先拆后面玻璃,后盖粘性较强,通过热风枪加热至200度,并用撬片撬开。后置摄像头玻璃盖上贴有压力平衡膜,通过平衡手机内外压力来减小手机内所承受的应力,且保护内部元器件不受日常生活中所使用液体的影响。

Galaxy S10e拆解

  取下WiFi/BT/GPS天线、主天线/扬声器模块和NFC/MST/无线充电线圈,支持反向无线充电,可为其它机器充电。


  取下主板和摄像头模块,可以发现光线和距离传感器通过基板来垫高,而USB Type-C接口带有胶圈防水。

Galaxy S10e拆解

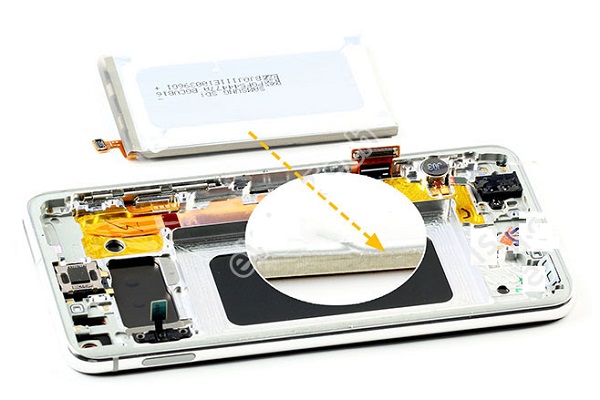

  取下手机电池,电池通过一圈白色胶固定,胶的粘性较强,拆卸后电池发生变形。

Galaxy S10e拆解

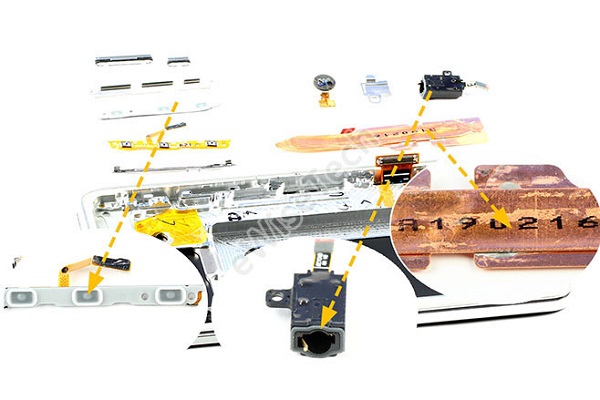

  然后取下听筒、振动器和导热铜管,导热铜管内从此前单一的水升级成“水+电碳纤维”来进行散热。导热性更好。同时取下通过金属片固定的按键软板,软板上贴有防水膜,耳机孔上也贴有防水胶圈。

Galaxy S10e拆解

  最后通过加热台加热来分离屏幕和内支撑,屏幕和内支撑之间通过周围一圈泡棉胶+中间一层双面胶固定,在2.5D屏周围贴有一圈黑色塑料框,起到保护屏幕的作用,分离屏幕后再取下按键,这次S10e采用侧边指纹识别方案,需要先拆下屏幕后才能取下,指纹识别模块通过塑料片和金属片固定。

Galaxy S10e拆解

  模组信息:屏幕采用三星2.5D、5.8英寸2280x1080分辨率的Dynamic AMOLED屏。

Galaxy S10e拆解

  位于屏下的前置10MP像素摄像头,支持自动对焦。

Galaxy S10e拆解

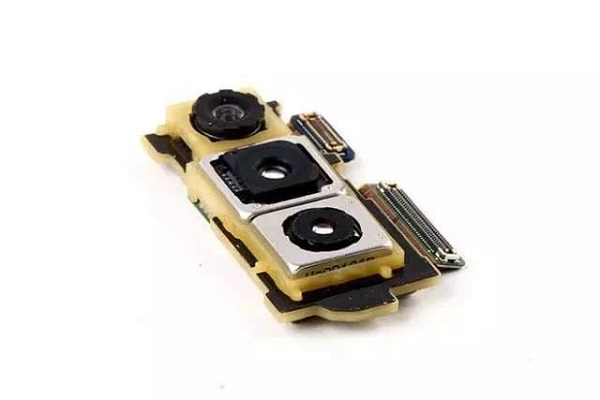

  从左至右分别为16MP超广角+12MP广角主摄,其中主摄支持OIS防抖,并且支持F1.5/F2.4智能可变光圈。


  前置摄像头支持自动对焦功能,这在手机上还是比较少见的,下图为前置摄像头拆解集合图, 我们可以看到前置摄像头带有线圈。当线圈通电时产生磁场,通过磁铁产生移动,从而实现自动对焦功能。


  主要的后置12MP长焦+12MP广角摄像头为一个模组,我们将它拆开后,可以看到里面有多个部件。包括实现摄像头防抖的线圈。另外由于带有智能可变光圈,所以拆开的模块中有一个智能调节模块。


  电池容量为3000mAh,厂商为三星。由于电池的固定问题,自助拆解时容易使电池变形或损坏,所以不建议擅自拆解。

Galaxy S10e拆解

主板ic信息:

  主板正面主要IC:

  橙色:距离传感器

  洋红:光线传感器

  蓝色:Samsung-S2MPB03-电源管理芯片

  黄色:Maxim- MAX77705C-电源管理芯片

  红色:Toshiba- THGAF8T0T43BAIR-128GB内存

  青色:Qualcomm- SM8150-高通骁龙855八核处理器

  绿色:Samsung- K3UH6H6-6GB内存

  浅绿:Qualcomm-WCD9341-音频解码芯片

  暗黄:Skyworks- SKY77365-11-功率放大器

  浅紫:Qualcomm-QET5100-包络跟踪芯片

  浅红:QORVO-前端模块芯片

  浅洋红:Skyworks- SKY78160-11-前端模块芯片

  蜡笔绿:Cirrus Logic-CS35L40-音频放大器


主板背面主要IC:

  橙色:2颗Goertek-麦克风

  青色:Skyworks- SKY13716-11-前端模块芯片

  红色:2颗Qualcomm-QDM3870-前端模块芯片

  浅绿:Cirrus Logic-CS35L40-音频放大芯片

  洋红:Murata-KM9206121- WiFi/BT模块芯片

  蓝色:AKM- AK09918-三轴电子罗盘

  黄色:STMicroelectronics-LPS22HH-气压计

  蜡笔青:光线传感器

  蜡笔紫:STMicroelectronics - LSM6DSO-六轴(陀螺仪+加速度)传感器

  绿色:Samsung-S2MPB02-电源管理芯片

  暗黄:Samsung-S2MIS01X01-电源管理芯片

  浅紫:IDT- P9320S-无线充电芯片

  浅红:NXP-80T17-NFC控制芯片

  蜡笔绿:Qualcomm-PM8150C–电源管理芯片

  浅洋红:Qualcomm-PM8150-电源管理芯片

  浅紫色:Samsung-S2D0S05-电源管理芯片

  浅褐色:Qualcomm-SDR8150-射频收发器

  主板上使用的Logic、Memory、PM和RF和芯片信息见下表:

Galaxy S10e拆解

  整机中使用的MEMS芯片信息见下表:


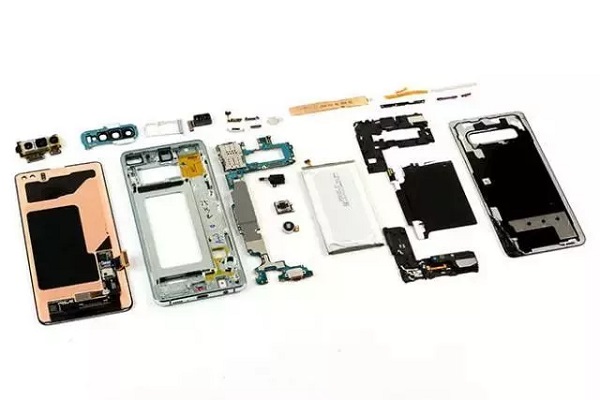

  至此,Galaxy S10e拆解完成,附上全家福。
