荣耀9X拆解图文教程

更新时间:2019-08-05 浏览量:5079


  荣耀9X采用6.59英寸升降全面屏 ,拥有麒麟810处理器,6GB+128GB大内存,4800万超清夜拍+4000mAh超强续航,本文通过对荣耀9X拆解来看看它的内部做工究竟如何吧。

 荣耀9X拆解

拆机准备:

  工具:镊子、撬棒、螺丝刀、吸盘、热风枪、塑料撬棒,拆机片若干。

荣耀9X拆解方法/过程:

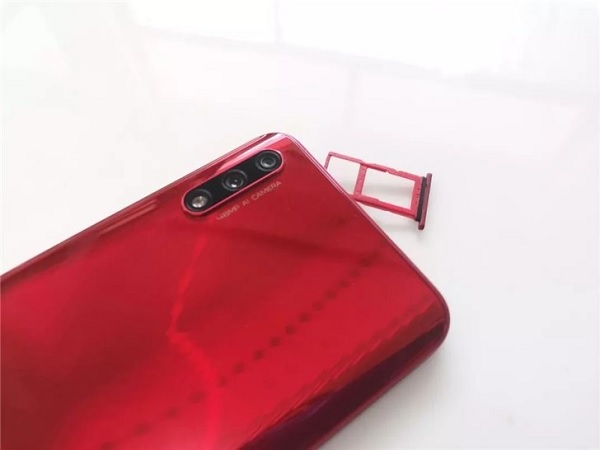

  首先使用取卡针取出SIM卡槽,关机。

 荣耀9X拆解

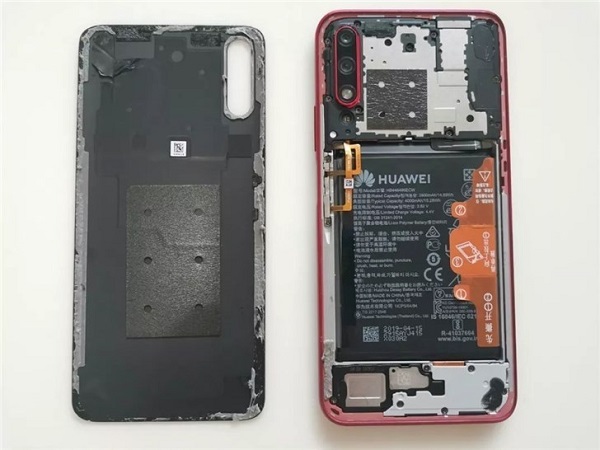

  热风枪调至90℃,加热三至五分钟,使用吸盘将后盖拉开一点缝隙之后,使用拆机片慢慢划开后盖,不断辅助加热开启。(注意:拆开后盖之后先拆下电池连接器排线,拆所有电器都一样,优先切断电源。)

 荣耀9X拆解

主板部分

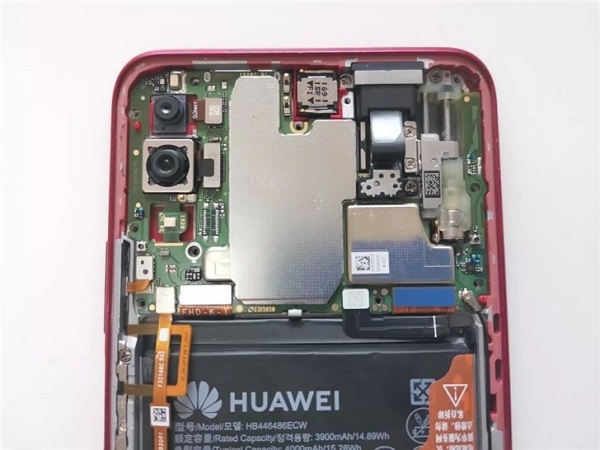

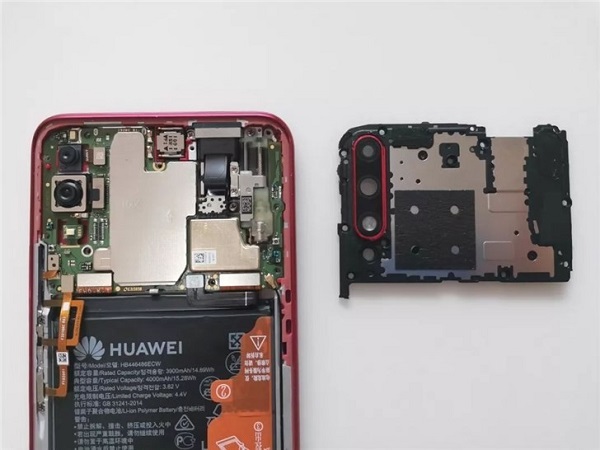

  三段式结构显而易见,玻璃背板电池位置有泡棉缓冲保护,摄像头周围点胶明显。先从主板入手,拧下10颗同规格螺丝,卸下盖板。

 荣耀9X拆解

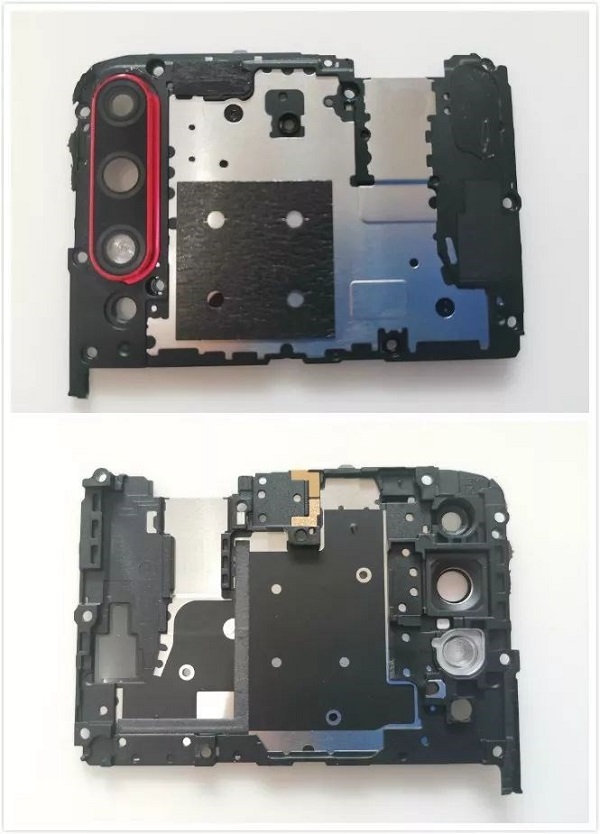

  盖板中心主体为金属材质,左侧集成了后置摄像头保护镜,覆盖有大量保护泡棉。

 荣耀9X拆解

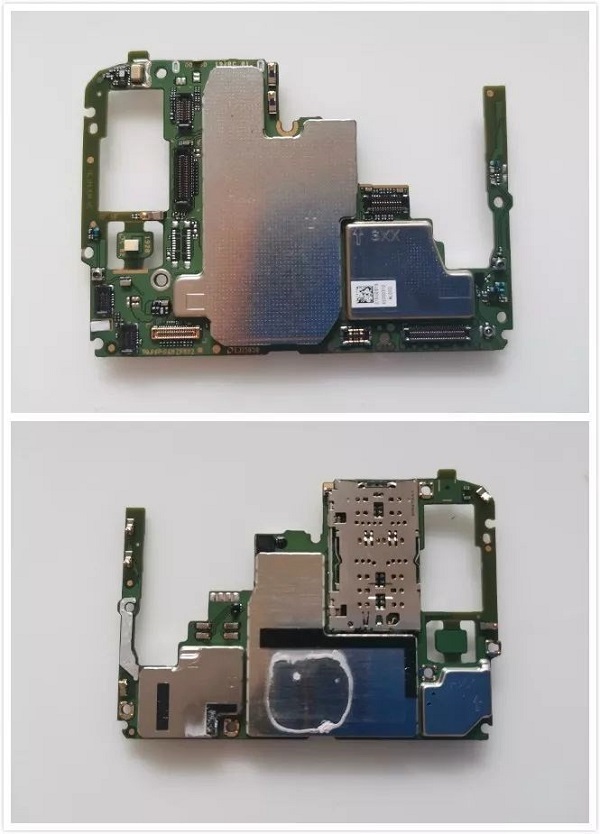

  接下来就可以看到主板,以及前置升降摄像头装置。断开屏幕、电池、侧边指纹模组、音量键、摄像头、主副版和同轴线FPC和BTB,巧取下主板。

 荣耀9X拆解

CPU部分

  涂有硅脂的金属屏蔽罩下就是麒麟810,定制A76大核,单核性能提升75%,7nm工艺,能效比提升50%。自研达芬奇架构,AI跑分全球第一。

 荣耀9X拆解

摄像头部分

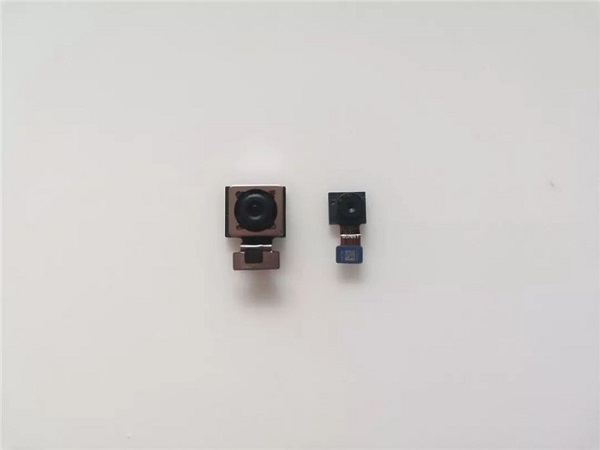

  后置为4800万超清夜拍双摄,支持硬件直出4800万像素超清照片,接着看升降模组。

 荣耀9X拆解

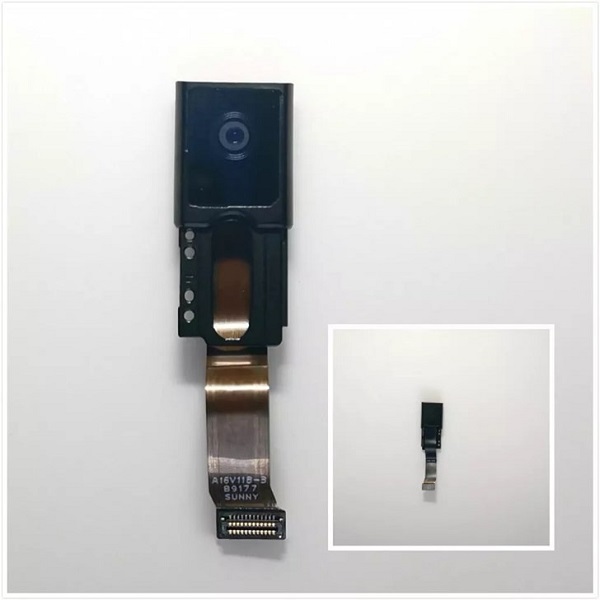

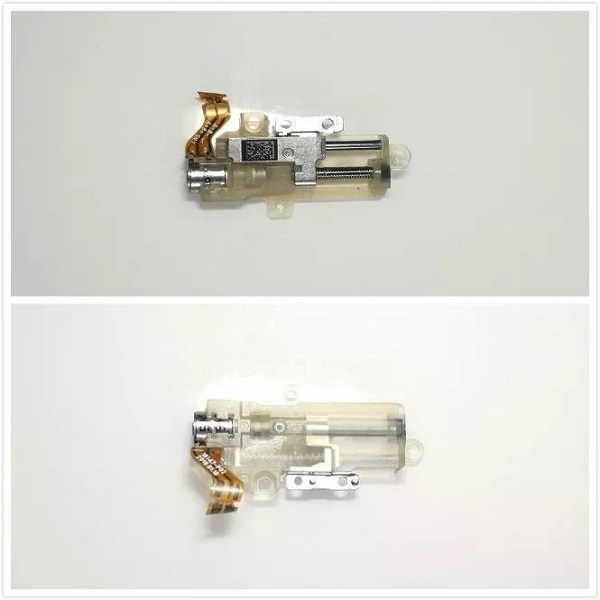

  取下五颗另一种规格的螺丝,先卸下前置摄像头的限位器就可以从上方拉出前置1600万摄像头。


  步进电机通过金属触点与主板相连。


副板部分

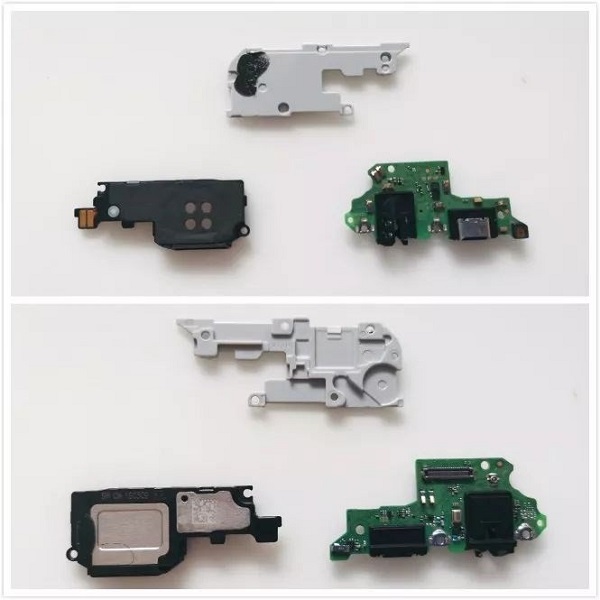

  接下来就是副板,非常简单明了,喇叭BOX和副小板各居左右。


  充电口有橡胶圈保护,扬声器通过金属触点和副小板相连。

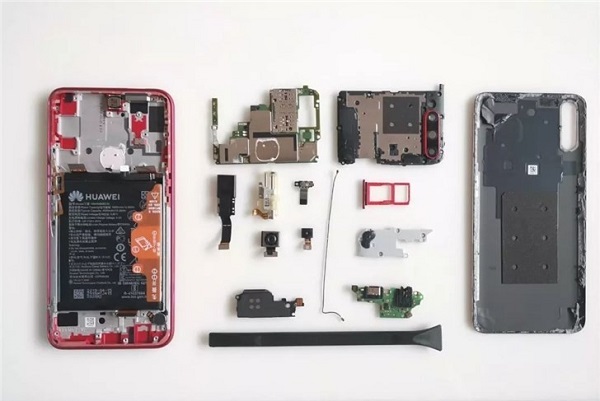

  至此,荣耀9X拆解就完成了,附上全家福。
