4C小拆：荣耀畅玩4C拆机图解
拆掉后盖，拧掉螺丝，开启我们的拆机之旅。
图1 荣耀畅玩4C拆机
固定荣耀畅玩4C中框的螺丝总共有17颗，注意不要忘记标红的那一颗。
图2 荣耀畅玩4C拆机
轻松拆开塑料中框，扬声器依附在中框上。
图3 荣耀畅玩4C拆机
电池靠近边框的一侧还有2颗黑色固定螺丝，将它们拧下，然后电池就可以直接拿起，很奇怪电池下竟然没胶。
图4 荣耀畅玩4C拆机
没有胶不代表粗制滥造，起码拆到现在我们依然没有偷工减料的感觉。
图5 荣耀畅玩4C拆机
主板顶部两侧都有卡扣固定，不能直接撬起，要先松开卡扣，之后就能轻松拿下了。
图6 荣耀畅玩4C拆机
典型的L形主板，总体结构上来说保持了荣耀系列一贯的风格，结构设计高度集成。
图7 荣耀畅玩4C拆机
前置摄像头500万像素，后置摄像头1300万像素。
图8 荣耀畅玩4C拆机
触摸屏主控芯片，拍的时候手抖了，所以图片拍模糊了。
图9 荣耀畅玩4C拆机
主板正面：主要原件都有金属罩，并且大部分都可以打开。
图10 荣耀畅玩4C拆机
主板正面：两个SIM卡槽，一个TF卡槽，最高支持32G内存卡。
图11 荣耀畅玩4C拆机
主板正面：海思电源管理芯片Hi6553。
图12 荣耀畅玩4C拆机

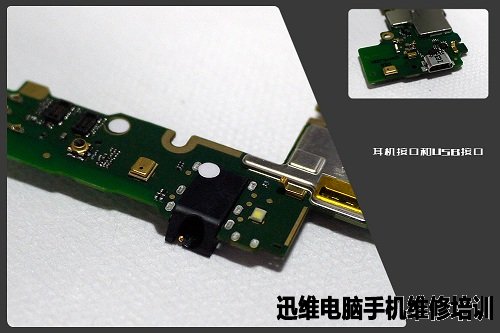

耳机接口和USB接口。
图13 荣耀畅玩4C拆机
主板背面：海思麒麟K620RAM和ROM芯片组与其它芯片。
图14 荣耀畅玩4C拆机
荣耀畅玩4C的拆解难度不是很高，虽为千元机，但做工方面并不含糊。
图15 荣耀畅玩4C拆机

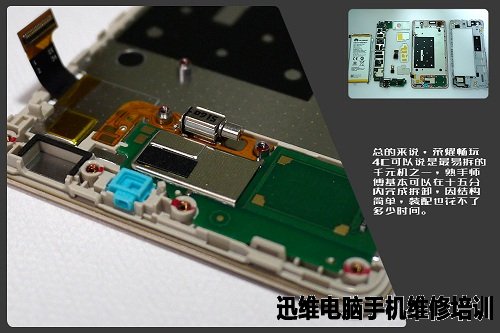

总的来讲，荣耀畅玩4C可以说是最易拆的千元机之一，熟手师傅基本可以在十五分钟内完成拆卸，因结构简单装配也花不了多少时间。
图16 荣耀畅玩4C拆机
荣耀畅玩4C拆机到此结束！
