三星Note 10+ 5G拆解图文教程

更新时间:2019-09-04 浏览量:1532


  Galaxy Note10 +拥有6.8英寸动态AMOLED显示屏,配置骁龙855处理器,标配256GB存储空间,还提供512GB的版本,Note10+ 5G版本为12GB内存。另外Note10 +拥有microSD插槽,支持最高1TB的卡。后置四摄镜头,1600万像素超广角,1200万像素广角带OIS和1200万像素长焦带OIS,还有一颗3D镜头,4300mAh电池,支持45W超快速充电。


 三星Note 10+ 5G拆解

三星Note 10+ 5G拆解方法/过程:

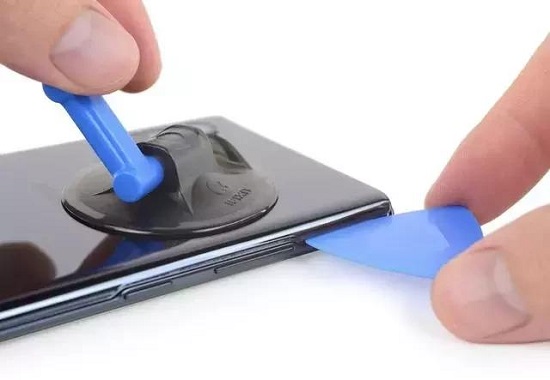

  首先关机,取出SIM卡后,加热后盖,软化粘合剂,借助吸盘即可分离后盖。值得一提的是,Note 10系列按键部分中框有特殊设计,不过这并不会给拆解增添多少难度。

 三星Note 10+ 5G拆解

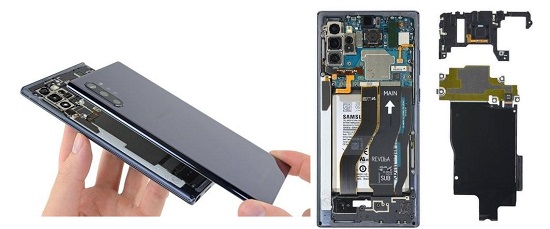

  接下来拧下中框的固定螺丝,分离隔片。

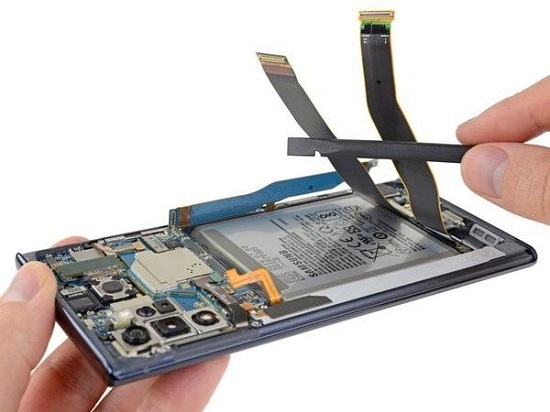

  由于三星Note 10+ 5G的主板均位于电池的上方,因此与下方子板的连接需要借助排线,可以看到电池上方有两条很宽的排线。

 三星Note 10+ 5G拆解

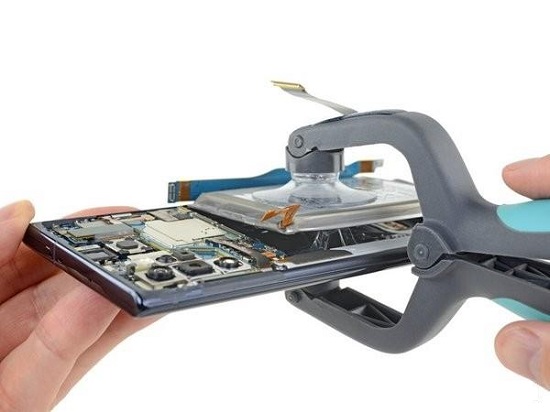

  三星Note 10+ 5G的电池被粘合剂牢牢固定,师傅只好借助吸盘将其取下来,这个过程需要足够的耐心,并且还要足够小心。

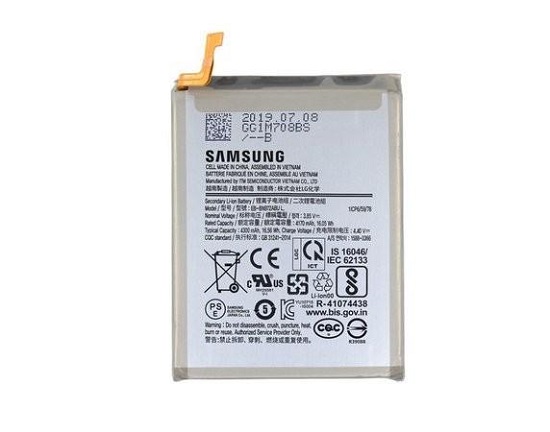

  三星Note 9电池为15.4Wh,三星Note 10+则升级至16.56Wh,重量增加了4.4克。

 三星Note 10+ 5G拆解

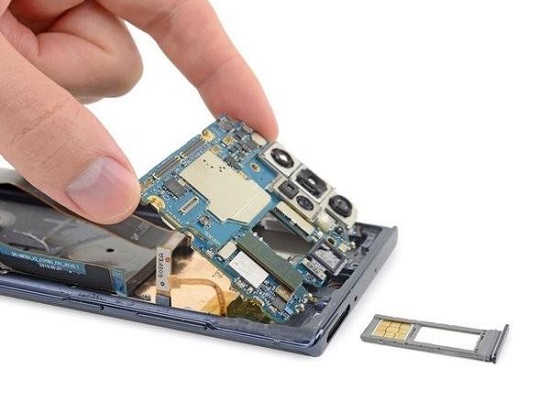

  接下来取出手机的SIM+Micro SD卡槽,然后即可取下主板。

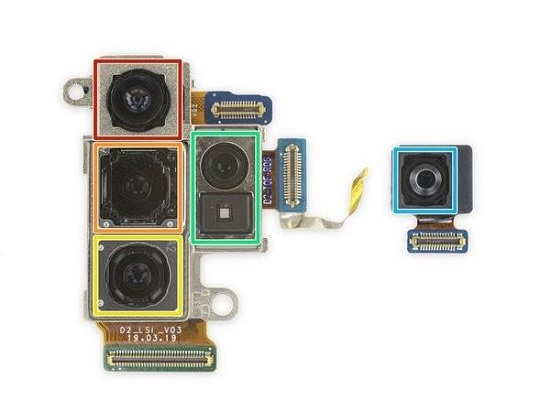

  继续分离主板上的后置摄像头模组,三星Note 10+ 5G的摄像头如下图所示,红色方框内为1600万像素超广角摄像头(123°FoV);橙色方框内为1200万像素广角摄像头(ƒ/ 1.5-ƒ/ 2.4);黄色方框内为1200万像素长焦摄像头(支持2倍光学变焦);绿色方框内为景深摄像头以及闪光灯等;青色方框内为1000万像素前置摄像头。

 三星Note 10+ 5G拆解

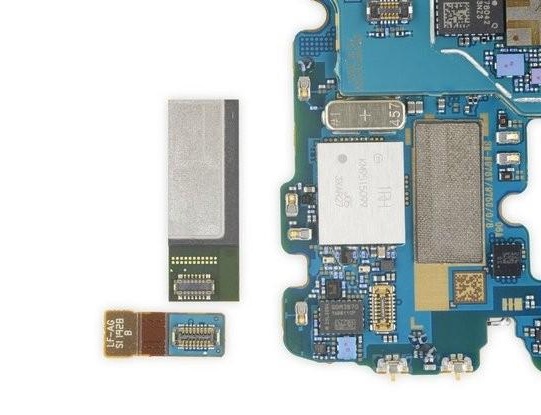

  在主板上还有一个神秘的绿色矩形模块——Qualcomm QTM052 mmWave(毫米波)天线模块。毫米波是指以毫米(24GHz至100GHz)测量波长的RF信号。它提供超快速的下载速度,但在长距离传输以及穿墙等方面的表现并不是特别出色。需要指出的是,目前我国的5G部署并不包括毫米波,主要采用6GHz以下频段(sub-6GHz)。

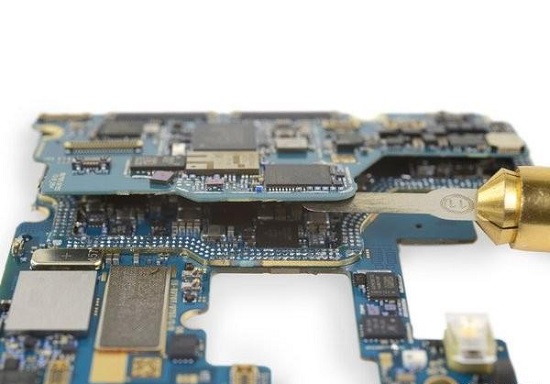

  为了节省内部空间,三星Note 10+ 5G也采用了堆叠主板(iPhone X开始也采用此类设计)。

 三星Note 10+ 5G拆解

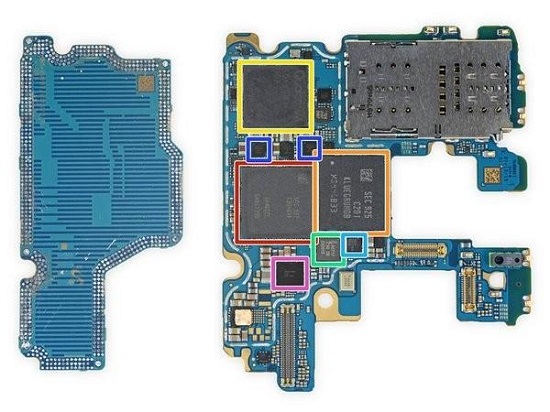

主板特写:

  红色方框内为高通骁龙855 SoC以及12GB Samsung K3UHAHA LPDDR4X内存;

  橙色方框内为256GB三星KLUEG8UHDB eUFS 3.0存储;

  黄色方框内为高通X50 5G调制解调器;

  绿色方框内为恩智浦80T17 NFC控制器;

  青色方框内为安森美半导体(ON Semiconductor)NCP59744稳压器;

  蓝色方框内为Cirrus Logic CS35L40音频放大器;粉色方框内为Maxim MAX77705C PMIC。

 三星Note 10+ 5G拆解

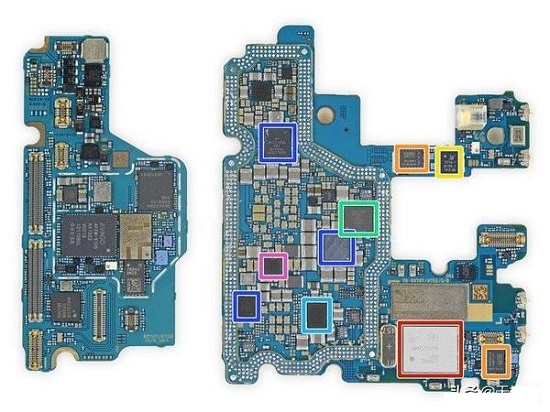

  在“两块”主板的另一侧还可以看到密密麻麻的电路元件:

  红色方框内为Avago AFEM-9106;

  橙色方框内为Skyworks 78160前端模块;

  黄色方框内为高通SDR8150(拆解师傅表示可能为RF收发器);

  绿色方框内为WACOM W9020;

  青色方框内为IDT R9320S 1918DS SL-3YA 244106;

  蓝色方框内为高通QET5100包络跟踪器;

  粉色方框内为Skyworks 77365功放。

 三星Note 10+ 5G拆解

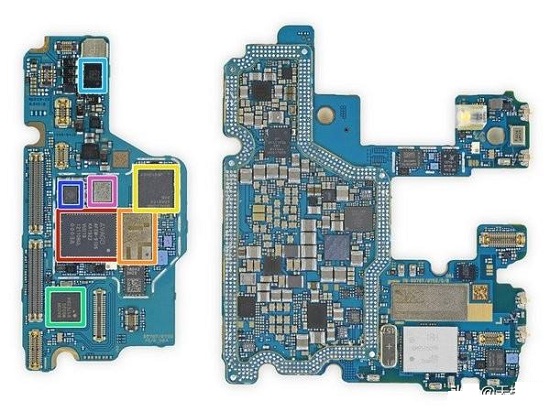

  红色方框内为1RH KM9515099 J05 3XAR27;

  橙色方框内为高通QDM3870 LTE射频前端模块;

  黄色方框内为Skyworks 13716-11前端模块;

  绿色方框内为高通WCD9341 Aqstic音频编解码器;

  青色方框内为适用于X50调制解调器的高通PMX50 PMIC;

  蓝色方框内为高通PM8150,PM8150C和PM8005(师傅可能是PMIC);

  粉色方框内为S2D0S05 608B58(师傅推测可能是PMIC)。

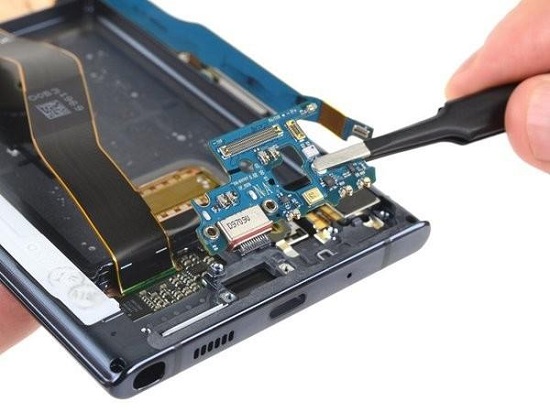

  接下里就该是机身底部的子板了。相比主板三星Note 10+ 5G的主板,子板则要中规中矩一些,当然对比此前的Note锡类还是有些变化,Type-C接口以及麦克风被焊接在子板上,因此需要维修时就只能更换子板了。

 三星Note 10+ 5G拆解

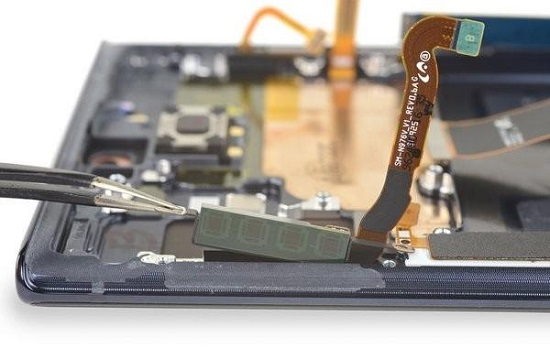

  在手机的边缘还有两个毫米波天线模块。总共三个模块保证每侧都有定向波束形成天线(加上第三个面向屏幕的天线),可以加强Note 10+ 5G在5G通信方面的体验。


  机身底部还有一个扬声器…

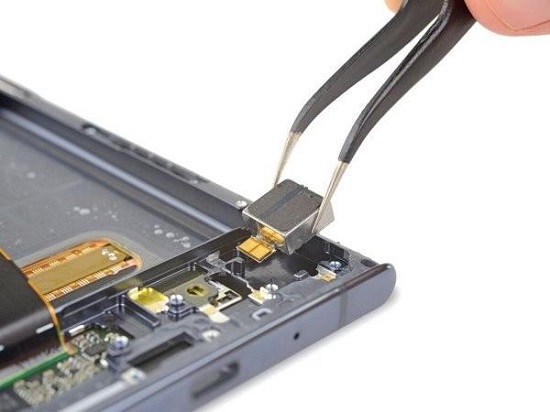

  在机身框架上还有一些元件:首先是方形振动电机,全新的大型电机可以为三星Note 10+ 5G带来更出色的震动体验。

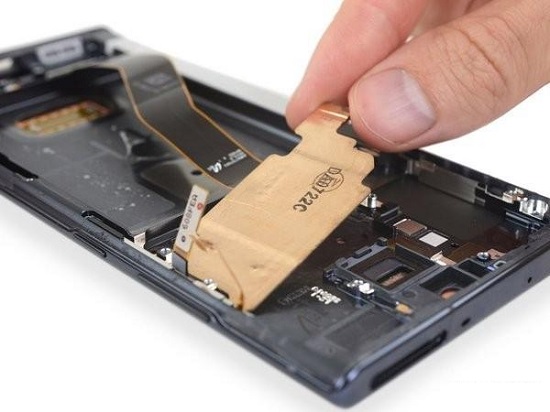

  再接下来是该机的散热模块——均热板。


 三星Note 10+ 5G拆解

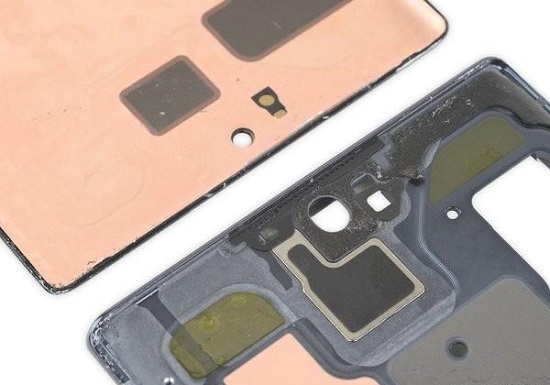

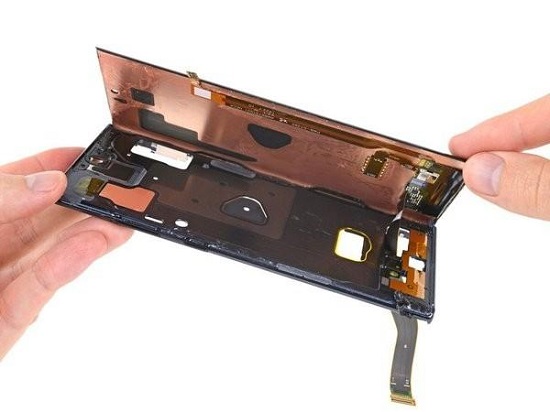

  现在是时候分离屏幕与手机框架了!

  可以看到由三星制造的6.8英寸动态AMOLED Infinity-O显示器的背面。三星Note 10+ 5G拥有Note系列目前为止最大、最亮、最准确的色彩显示器,不过其刷新率并未提升至90Hz,仍旧为60Hz。

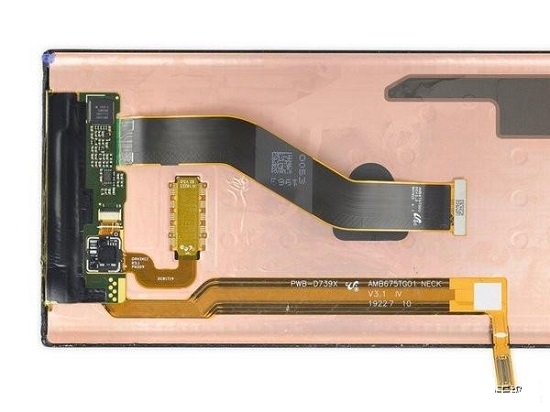

  该机采用了超声波屏幕指纹,因此可以看到在显示器背部贴着的传感器,与S10系列相似。

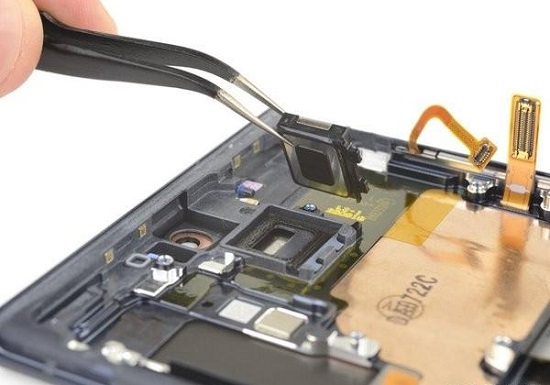

  这里还有一点值得注意,在三星Note 10+ 5G机身正面我们似乎并没有看到听筒,那么声音是怎么传播的呢?师傅的拆解给出了答案,可以看到在屏幕主题内侧对应区域,而声音就是由下方薄薄的金属腔体产生,并框架边缘的微小格栅引导而出!虽然未曾拿到Note 10+ 5G,但笔者已经试用了Note 10+的听筒,声音响亮、清晰。

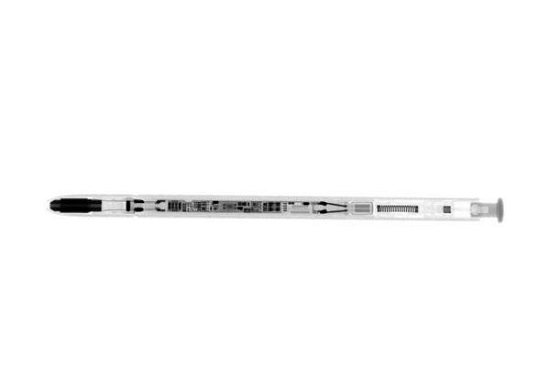

  下面就是S Pen,这可以说是Note系列的又一个标签。首先通过X光来看一下内部结构,由于加入了很多新功能,其内部与去年的S Pen完全不同。

 三星Note 10+ 5G拆解

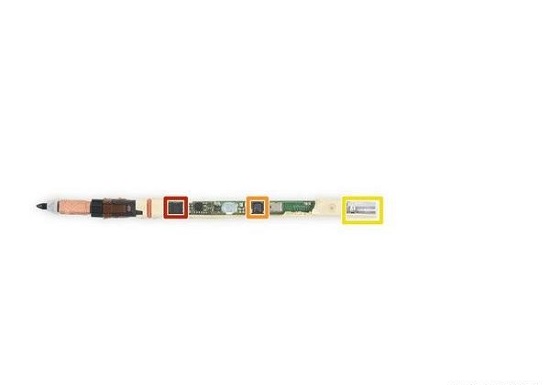

  当然一体式设计意味着,想要拆解S Pen就等于破坏,当然这对于拆解师傅来说不是什么难题。切开S Pen的保护壳后,可以看到内部的诸多电路元件。如下图所示,红色方框内为“SP912”芯片,拆解师傅认为其可能是三星提到的6轴传感器;橙色方框内为Dialog DA14585蓝牙5 SoC;黄色方框内为Nichicon 2.4v SLB锂离子电池。

 三星Note 10+ 5G拆解

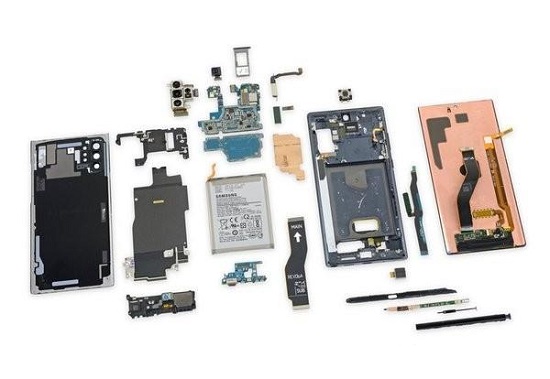

  最后送上一张三星Note 10+ 5G拆解全家福。

 三星Note 10+ 5G拆解
