5G手机三星Galaxy Note20拆机图文教程

　　三星Note 20全系搭载骁龙865 Plus，并配备S Pen，6.7英寸平面全视屏，搭配后置三摄设计。1200万像素主摄、1200万像素超广角镜头以及6400万像素长焦镜头，下面我们通过三星Galaxy Note20拆机，来看看它的内部结构。

三星Galaxy Note20拆机方法/步骤：

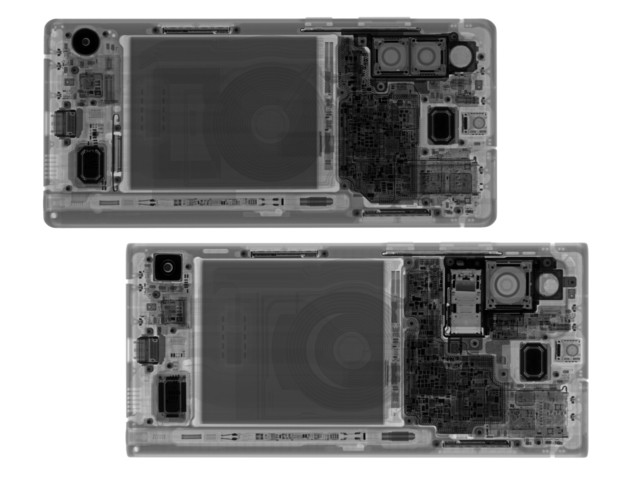

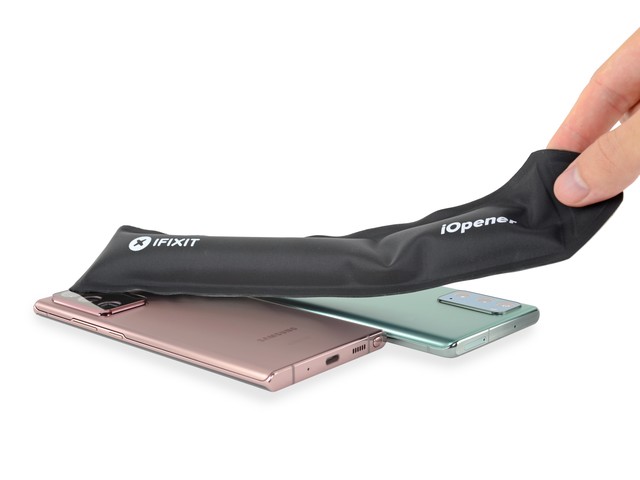

　　首先关机，移除SIM卡托，风枪加热，用吸盘吸起来就可以将后盖拿掉。塑料材质后壳，内藏副麦克位。

　　背面是标准三明治结构，电池部分布满排线。

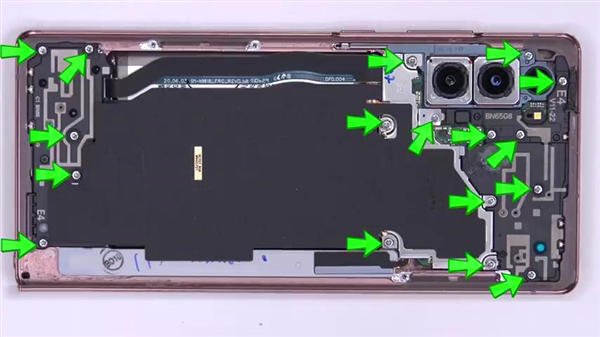

　　去掉固定的17颗螺丝，断开电池和无线充电板排线，一并将无线充电片取下。

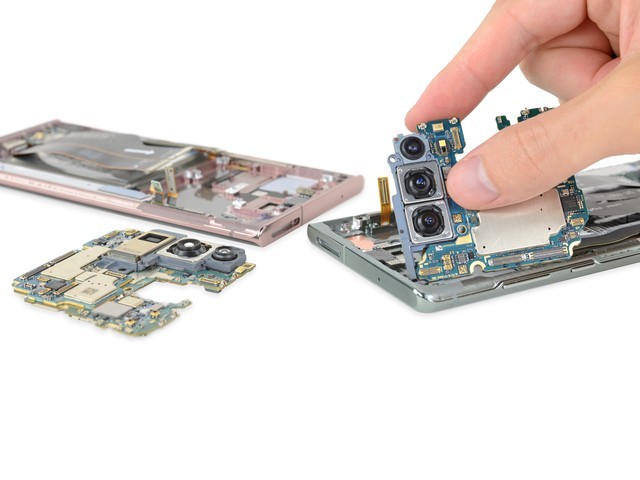

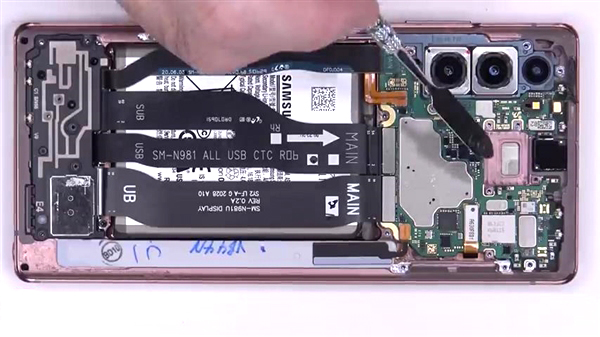

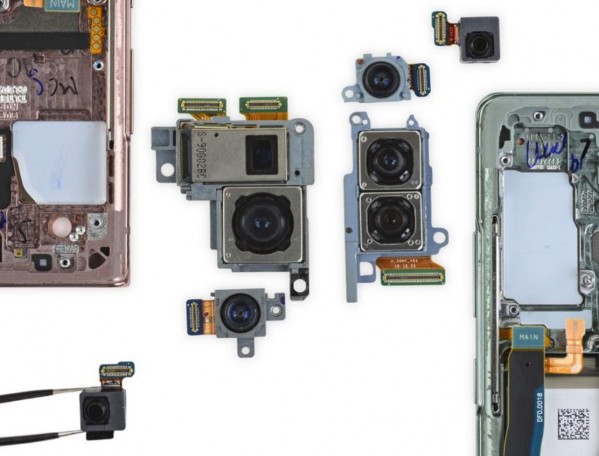

　　拆掉电池两侧的两块覆盖板，接着将电池上方的USB排线、主板排线等依次断开，取下一颗副摄镜头后，上主板即可分离，连带上面有三颗镜头。

5G手机三星Galaxy Note20拆机图6

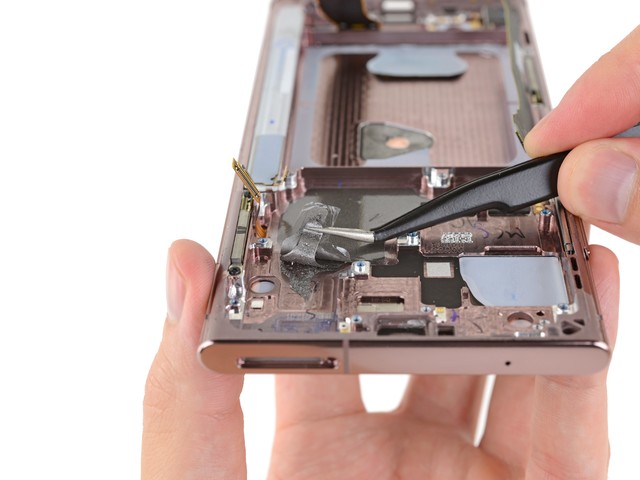

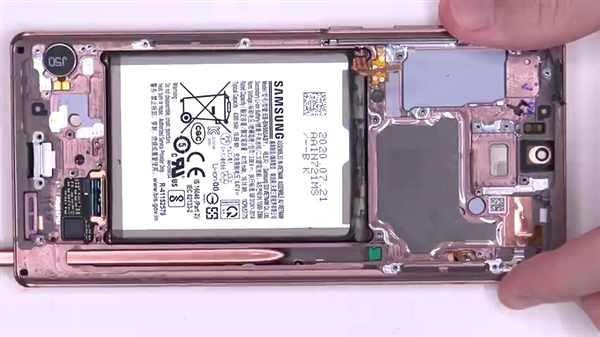

　　去掉S Pen位置的覆盖片等。接下来拆电池。

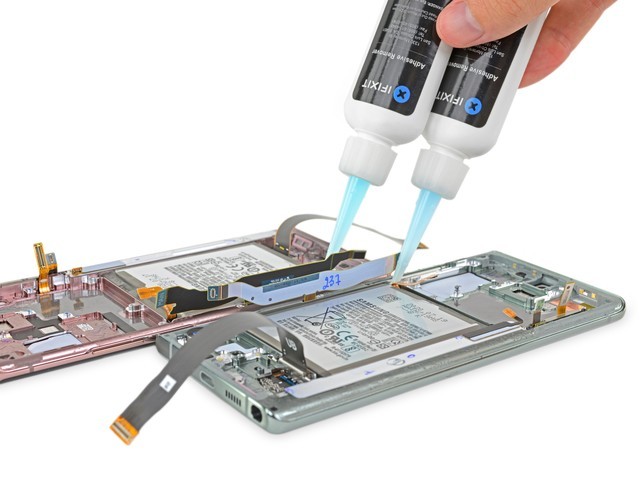

　　电池仓下方用了大量胶水固定，异常难取，可借助撬片等辅助。从电池仓下方撕开背条后，可以看到屏下指纹模组。

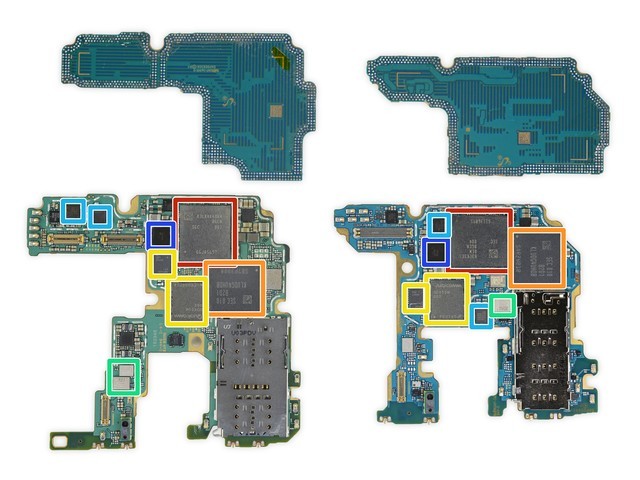

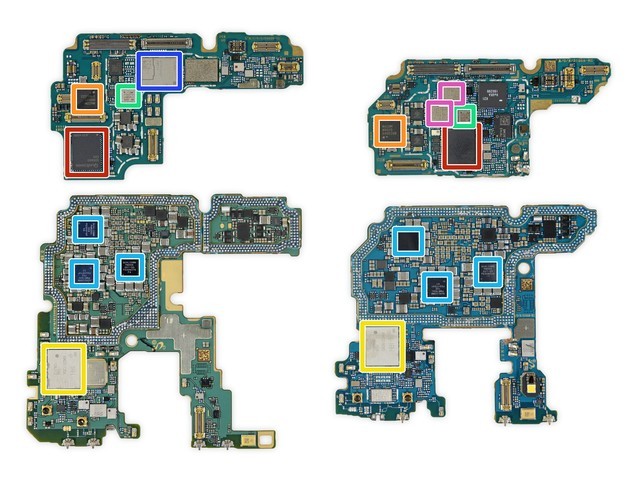

主板正面特写，部分元器件：

三星KLUDG4UHDB 128 GB通用闪存

高通SDX55M5G调制解调器射频系统和SMR 526中频集成电路

高通QDM 4820、QDM 5872和QDM 4870 FEMS、NXP 11OUV2H和9468B3

Maxim MAX 77705C PMIC

主板背面特写，元器件：

高通SDR 8655G和LTE收发器

Wacom W 9020

Murata 1RH WiFi+蓝牙模块

Skyworks 77365功率放大器

高通PMX 55

PM150C和PM 8250电源管理芯片

Avago 9136HU007

高通QPA 5580

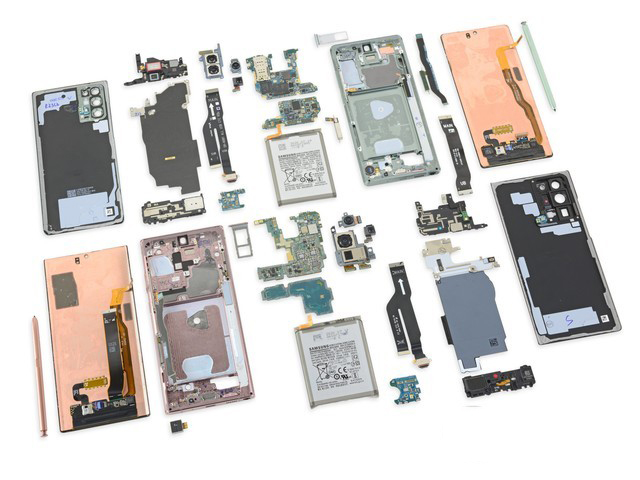

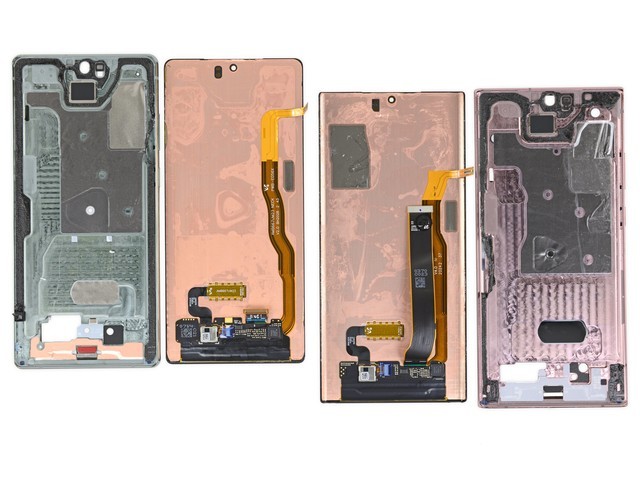

　　三星Galaxy Note20拆机全家福。
