vivo NEX 3拆解图文教程

更新时间:2019-09-19 浏览量:1695

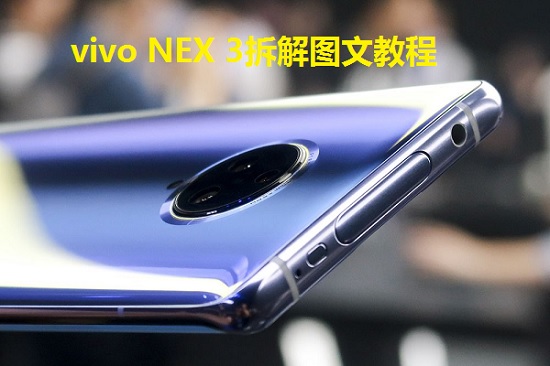

  vivo NEX 3采用6.89英寸屏幕,搭载高通骁龙855 Plus处理器,前置1600万像素+后置6400万像素主摄+1300万像,8GB内存,4500mAh电池容量,这款机器性能究竟如何呢?我们通过对vivo NEX 3拆解来一探究竟吧!

vivo NEX 3拆解

vivo NEX 3拆解方法/过程:

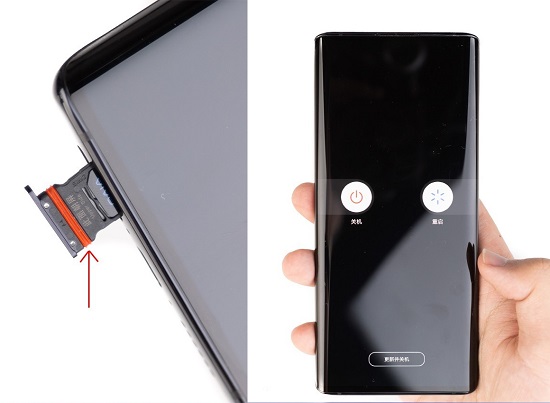

  首先关机、取出SIM卡(双层卡槽设计)后准备拆机。

vivo NEX 3拆解

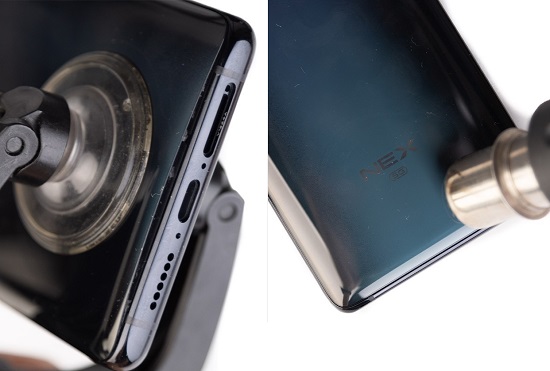

  风枪加热后,利用吸盘撬出一道缝隙,再用撬片划开胶水后,即可分离后盖。


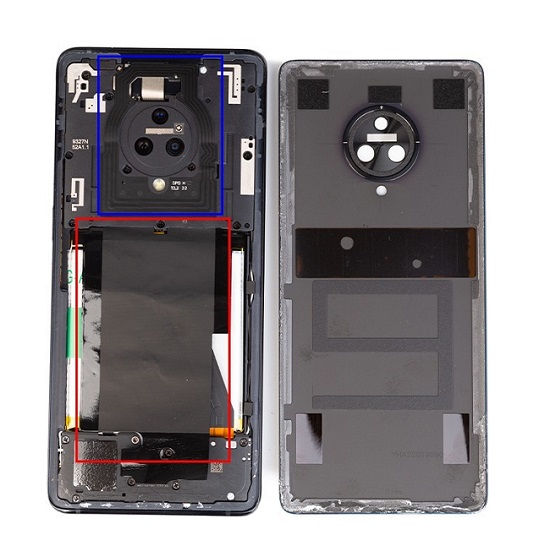

  可以看到vivo NEX 3 5G版的内部十分整洁,红框是石墨散热贴;蓝框是NFC天线。(整个主板占手机空间超过三分之一,主板上方完整覆盖。)

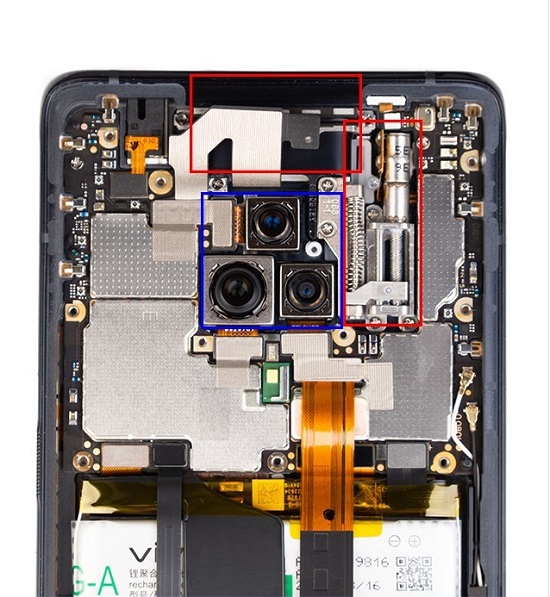

  掀开盖板,我们发现vivo NEX 3 5G版没有使用之前我们在IQOO Pro上面看到的多层主板,红框内是升降马达;篮筐内是镜头,其余均为主板,面积很大。

vivo NEX 3拆解

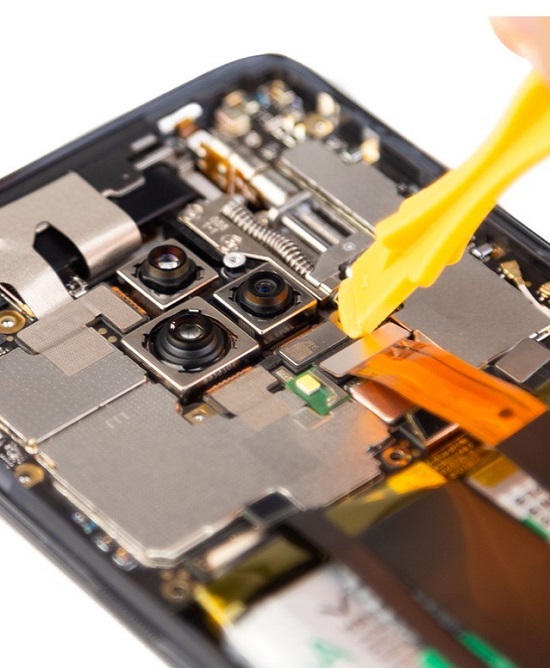

  我们先来断开电源线,按照之前的产品,我猜测vivo NEX 3的电池有两个排线,一根供电;一根在副板上。

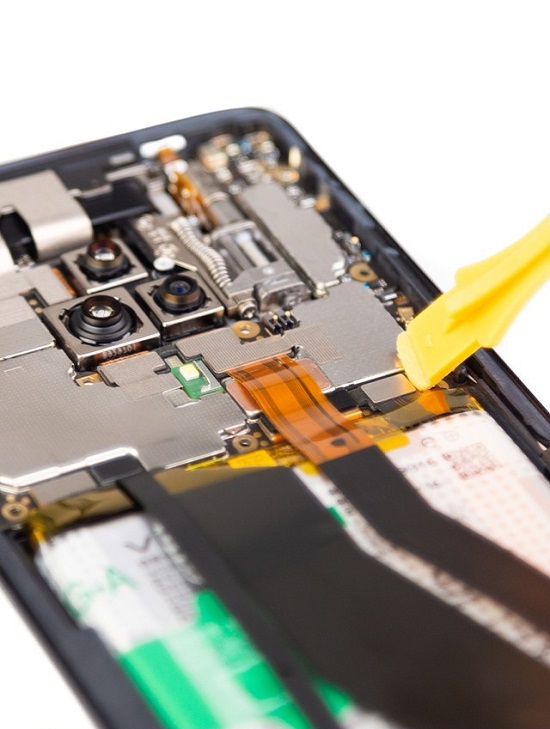

  几乎所有BTB上都贴了静电胶布,掀开后断开所有BTB。

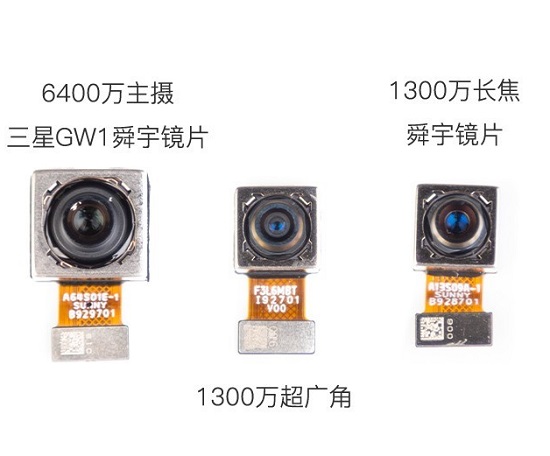

  镜头特写。

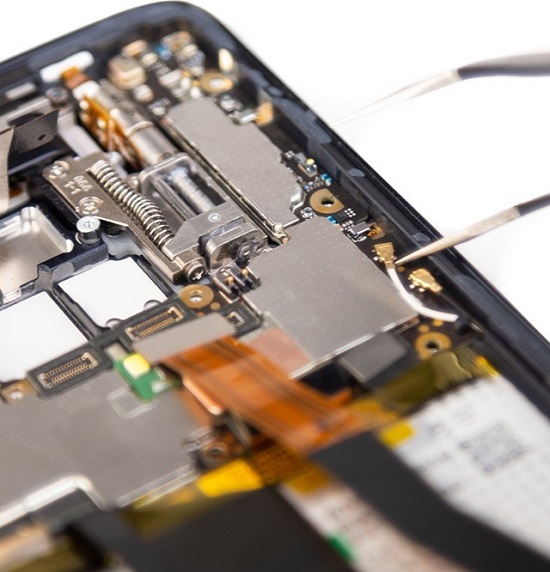

  接着断开右侧的同轴线,取下主板。

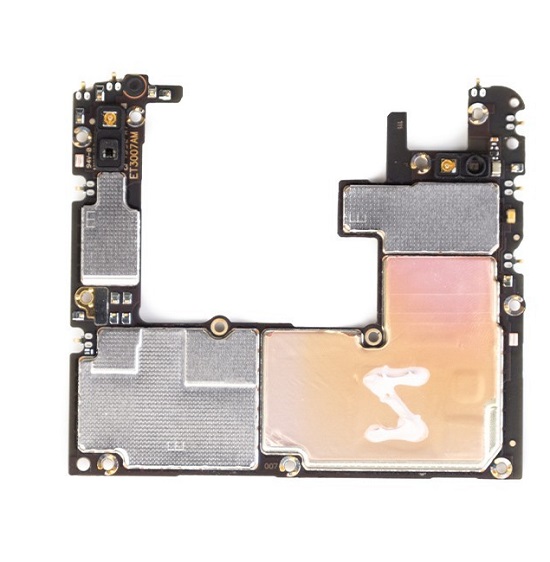

  可以看到主板的面积有多大,硅脂处应该是骁龙855+。

vivo NEX 3拆解

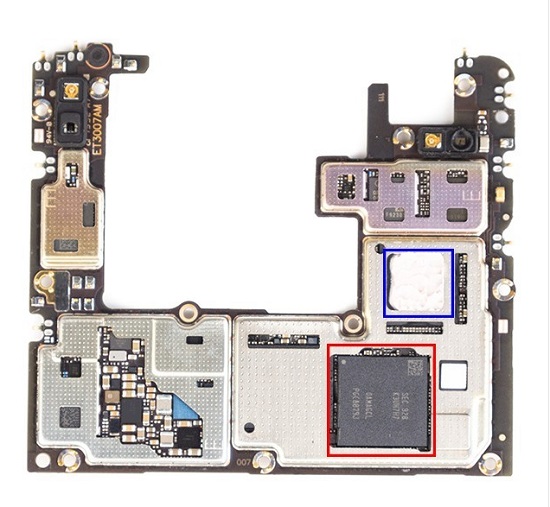

  红框处为骁龙855+叠层封装三星内存,蓝框处为覆盖硅脂的高通X50 5G基带。

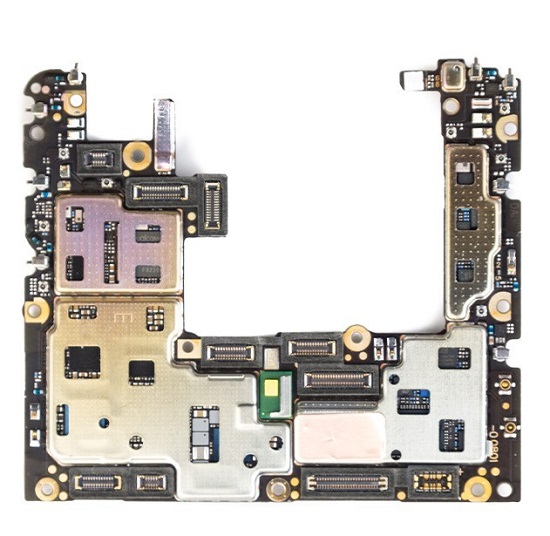

  主板正面我们可以看到BTB接口周围都做了泡棉防护。

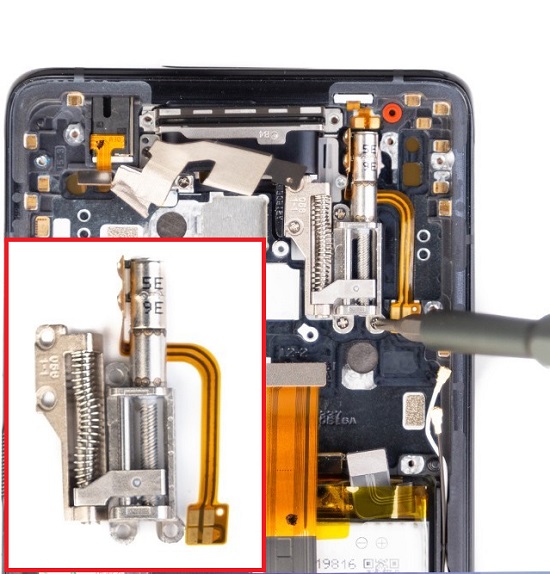

  接下来拆解升降镜头,首先拧下周围固定螺丝,即可取下。还是熟悉的步进电机,顶部有涂抹硅脂,帮助电机散热。

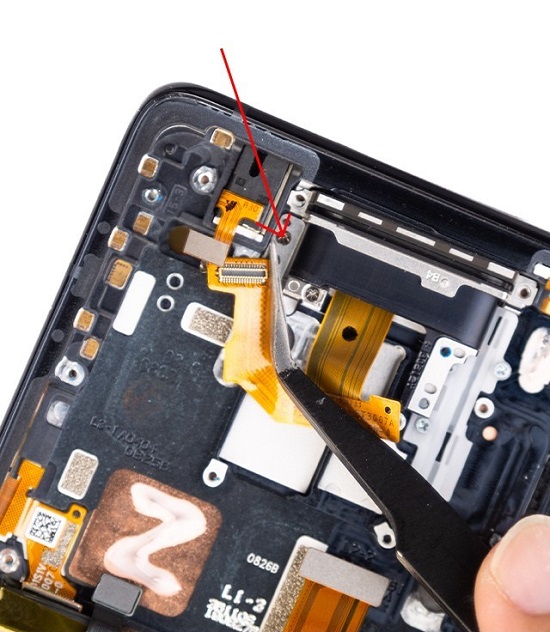

  取下箭头处的限位螺丝,就能取下前置镜头。

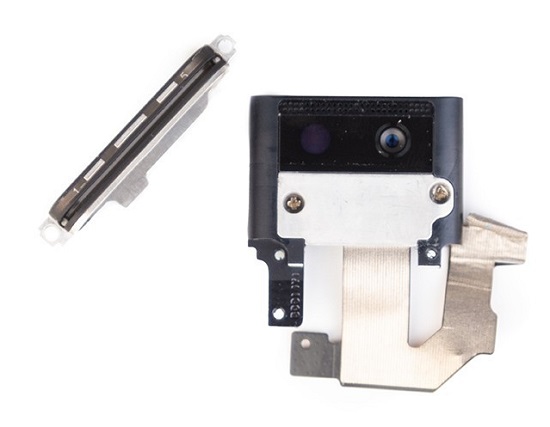

  左侧是升降镜头的金属增强框,内部加入橡胶圈,提高了防水防尘水平。

vivo NEX 3拆解

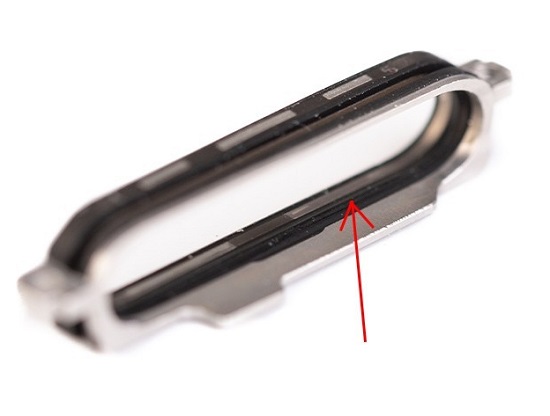

  箭头处为橡胶圈,有一定防水作用。

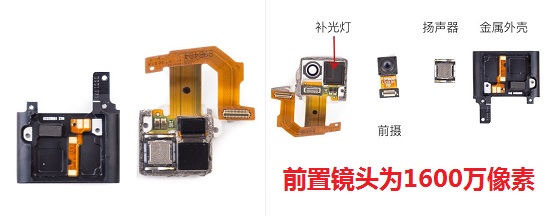

  拆开升降模块上的两颗螺丝,就能取下升降模块内的镜头。

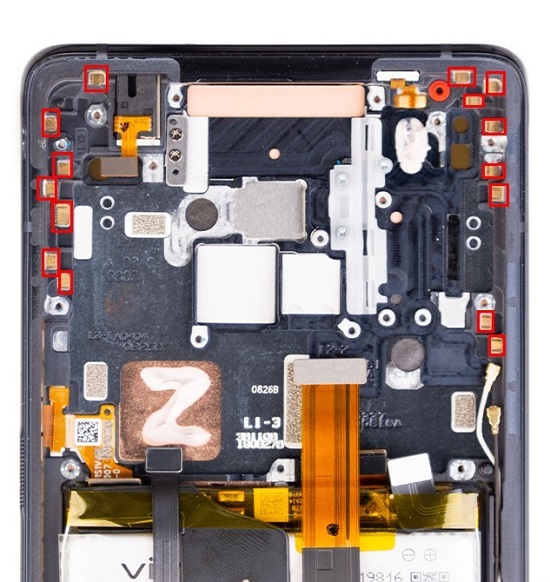

  红框内全部都是天线触点,可以看到5G天线的密集程度。中框背部,是一整块均热板,帮助SOC和基带温度均匀散出。

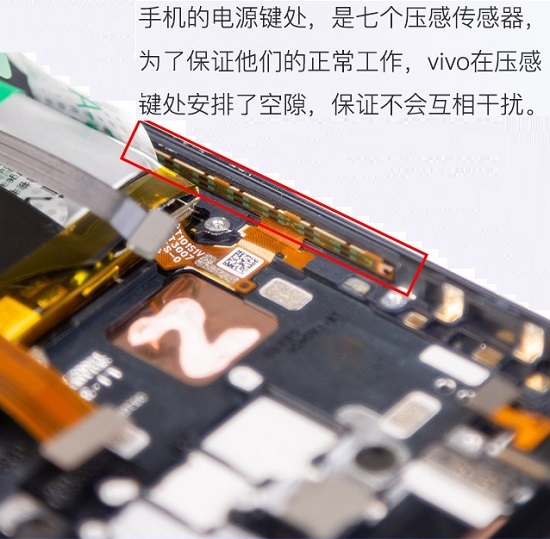

  手机电源处是七个压感传感器,为了保证他们的正常工作,vivo在压感键处安排了空隙,保证不会互相干扰。

vivo NEX 3拆解

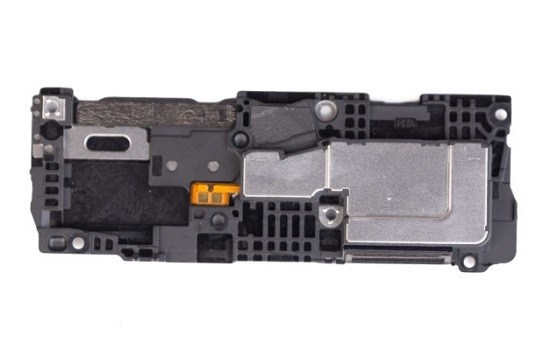

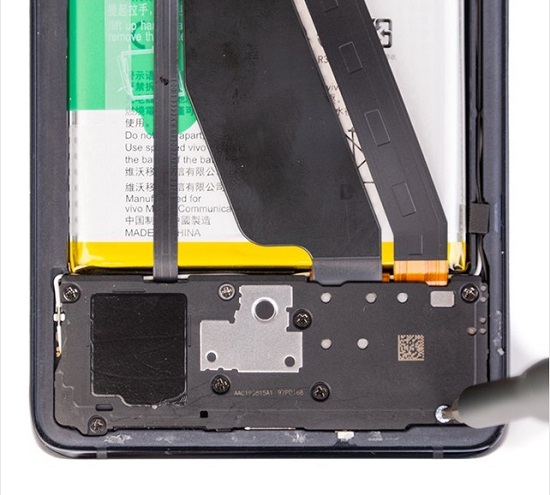

  底部还是正常的三段式结构,我们直接拆下螺丝取下扬声器盖板。


  扬声器为AAC供货,没有低音增强单元。

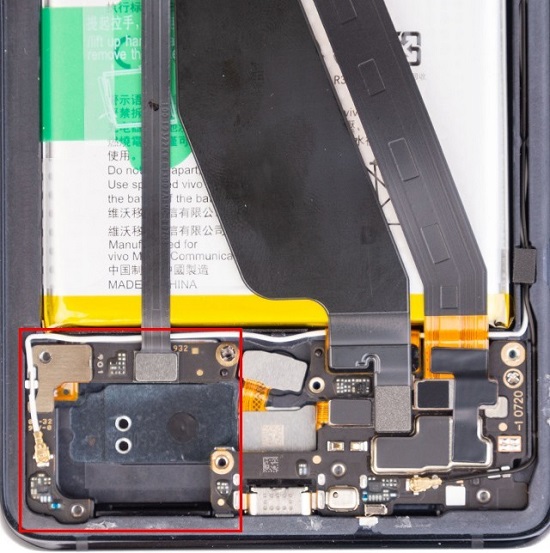

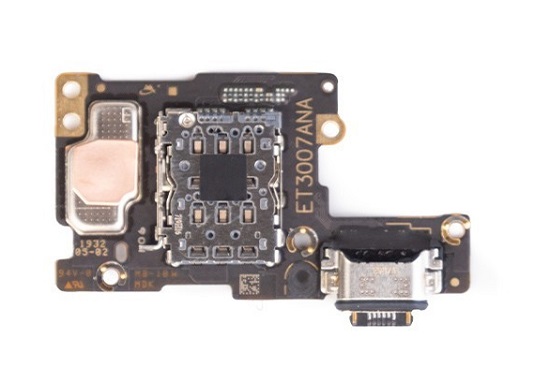

  看到这个L形副板时,有点意外,并不知道他有什么作用。

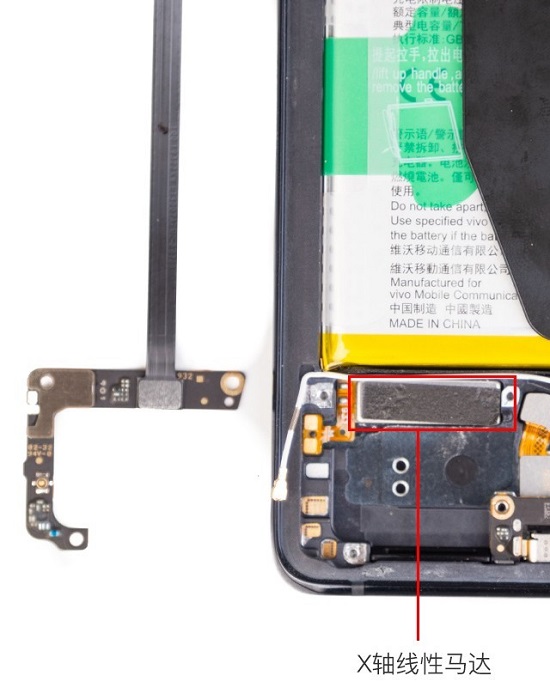

  取下后才发现它的秘密,这块副板不仅连接了底部的三个天线触点,还负责控制X轴线性马达。

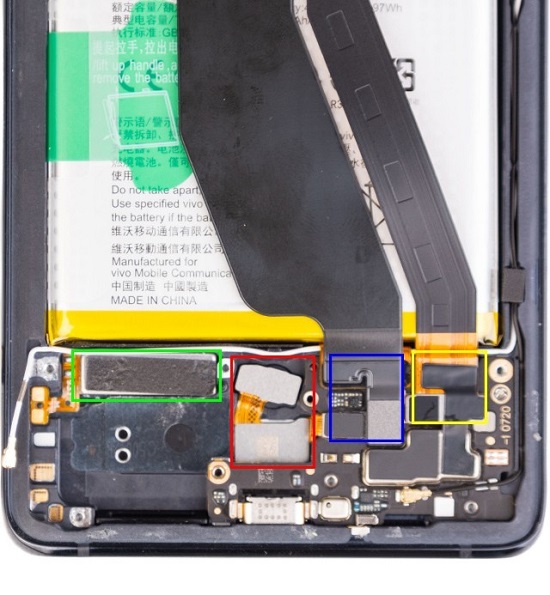

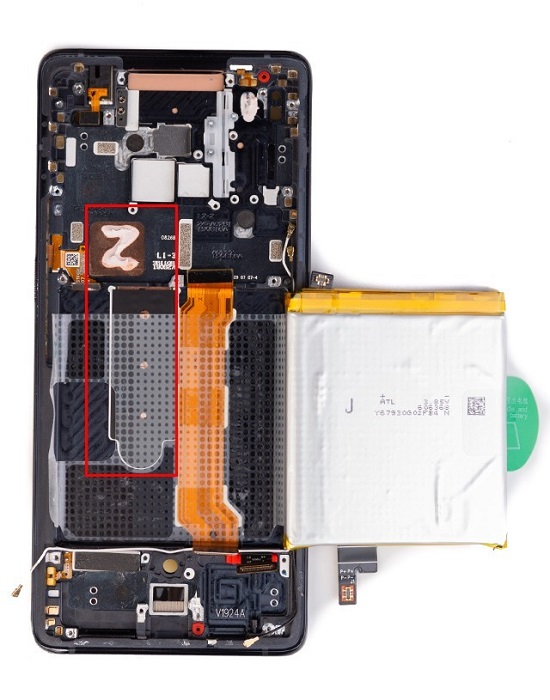

  红框为屏下指纹模组,蓝框为电池快充排线,黄框为屏幕排线,绿框为X轴线性马达。

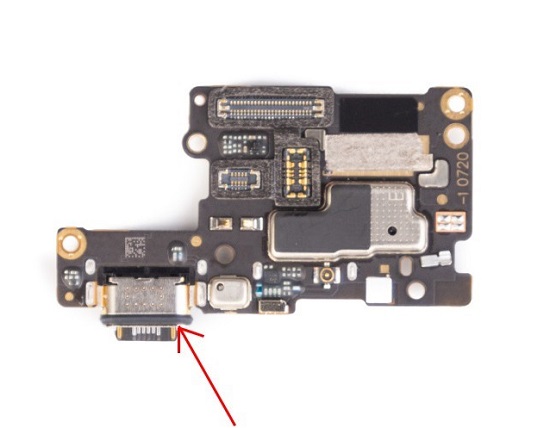

  可以看到,红色箭头处的防水橡胶圈,周边的电容也做了点胶处理。

vivo NEX 3拆解

  背面是双层SIM卡槽。


  vivo NEX 3电池还是快拆设计,容量为4500mAh。

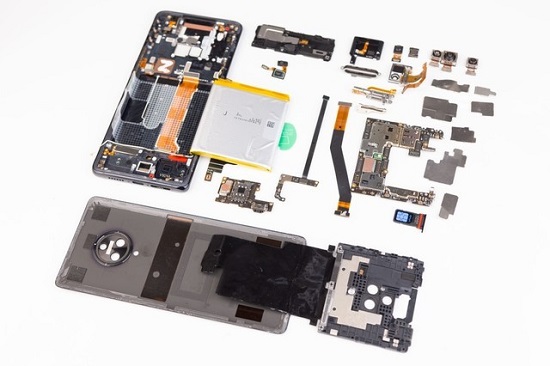

  至此,vivo NEX 3拆解到这来就完成了,附上全家福。
vivo NEX 3拆解
