小米5s做工如何？小米5s拆机图解教程

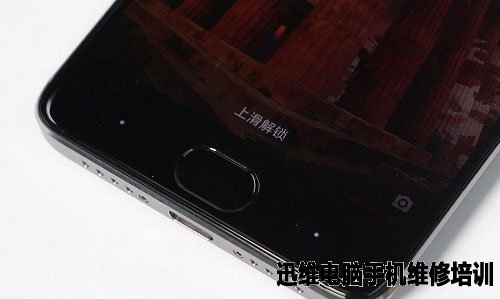

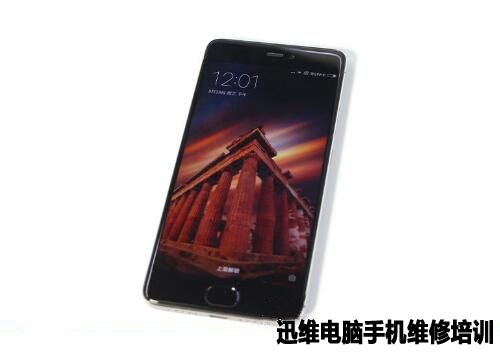

小米5s是小米科技本周发布两款机型中的其中一款，小米5s采用了无孔式超声波指纹识别，配置上，小米5s搭载骁龙821 2.15GHz处理器、LPDDR4 RMA，UFS2.0闪存，5.15寸1080P屏幕、7.25毫米全金属机身、2.5D弧面玻璃、3200mAh电池和18W快充、索尼IMX398 1200万像素摄像头，3GB+64GB/4GB+128GB，后者是高配版，号称“拍照黑科技”。那么小米5s做工、用料如何呢？下面我们通过拆机来一探究竟吧！

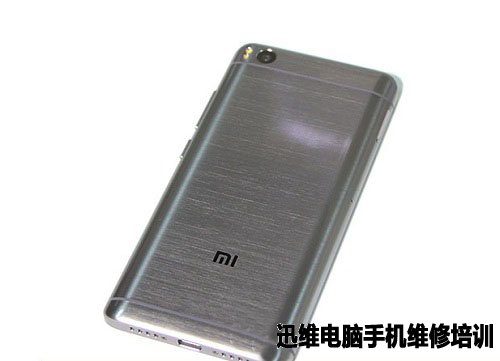

小米5S拆机 图1
小米5S拆机 图2
小米5S拆机 图3
小米5S拆机 图4
小米5S拆机方法/步骤：

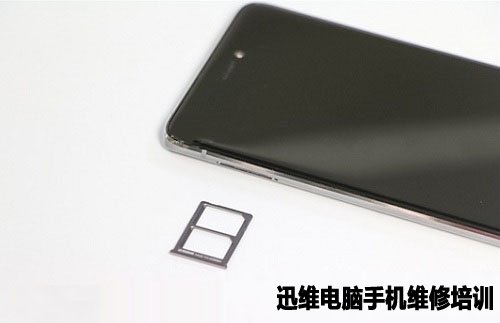

拆机第一步，首先取下小米5S的双Nano SIM卡，卡槽采用了防呆设计，避免用户插反损坏SIM卡槽。
小米5S拆机 图5
拆下小米5S固定金属外壳与机身的两颗六角螺丝。
小米5S拆机 图6
移除螺丝，机身后盖通过左右两侧的卡扣相连，卡扣数量较少，可以轻松将其打开。
小米5S拆机 图7
小米5S金属后盖上贴有大面积的石墨散热贴纸。上下部分为了保证良好的信号溢出加入了注塑部分。
小米5S拆机 图8

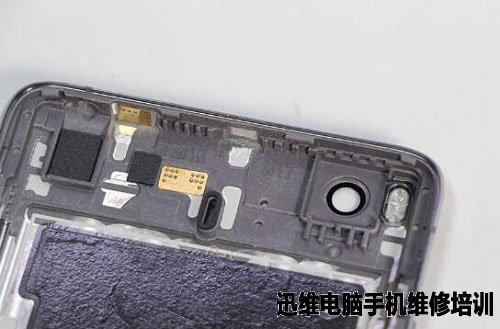

注塑部分预留的主摄像头固定位，防止摄像头位置发生偏移。
小米5S拆机 图9

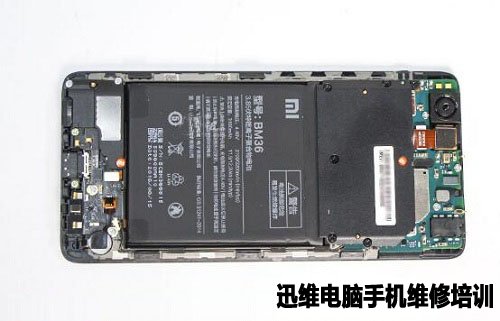

小米5S机身内部结构采用三段式设计。
小米5S拆机 图10

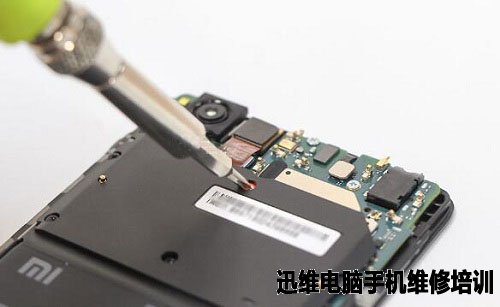

在机身上方与下方主板的保护板上均有一颗螺丝覆盖易碎贴纸，破坏后，将会失去官方保修资格。
小米5S拆机 图11

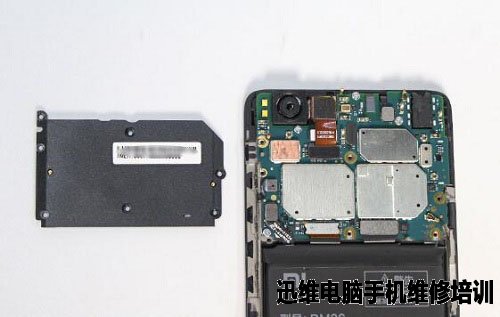

保护板使用多颗螺丝与机身相连，同时对主板上多个连接器进行固定。
小米5S拆机 图12

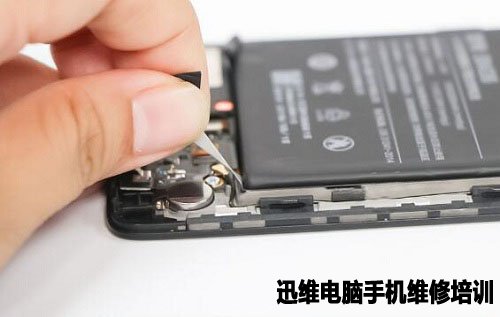

小米5S的电池使用两条无痕拉胶固定在机身上，便于后期的电池的维修与更换。
小米5S拆机 图13

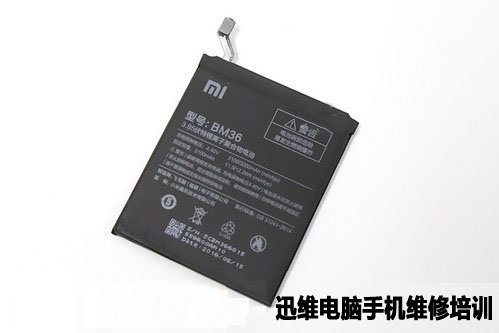

小米5S采用一块工作电压3.85V、充电电压4.4V的3200mAh容量锂离子聚合物电池，由飞毛腿进行代工生产。
小米5S拆机 图14

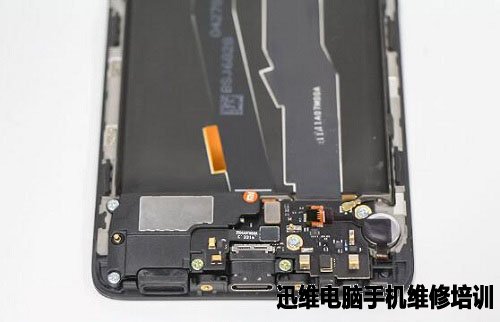

机身底部为扬声器、USB Type-C接口、麦克风、振动马达等。
小米5S拆机 图15

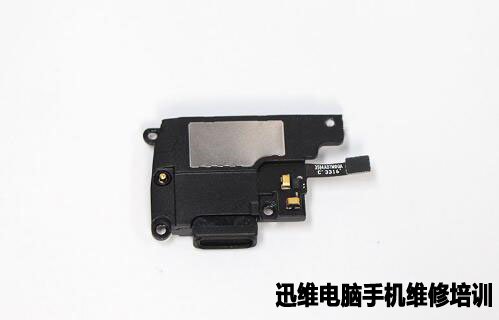

一体式音腔扬声器模块特写。
小米5S拆机 图16

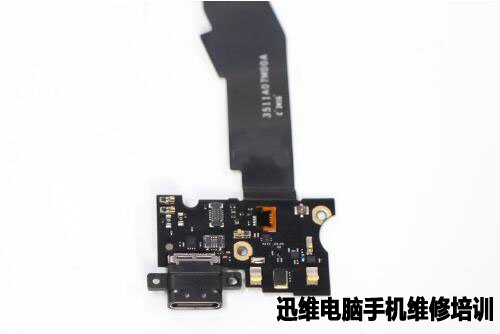

底部尾插小板特写。
小米5S拆机 图17
超声波指纹识别模组特写。
小米5S拆机 图18

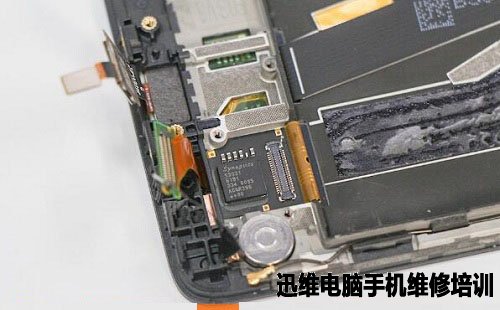

屏幕触控芯片特写。小米5s采用来自Synaptics的S3331触控芯片。
小米5S拆机 图19

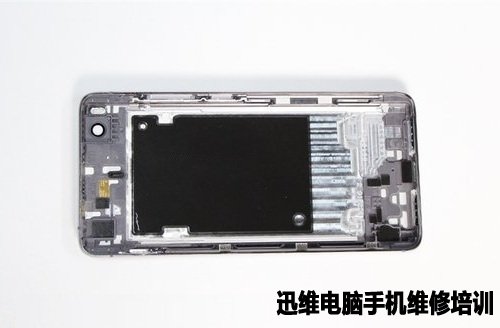

机身顶部主板下方，通过对应的凹槽隔断来充当屏蔽罩，而且在重要的芯片位置均加强了散热处理。
小米5S拆机 图20

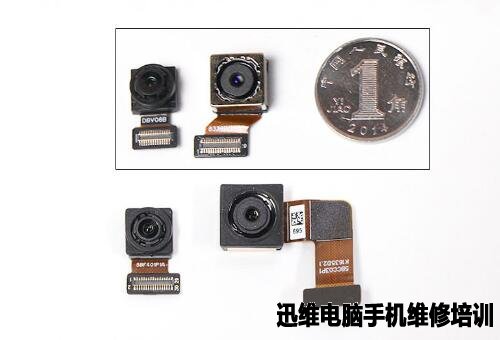

小米5S后置摄像头特写。
小米5S拆机 图21
小米5S拆机 图22

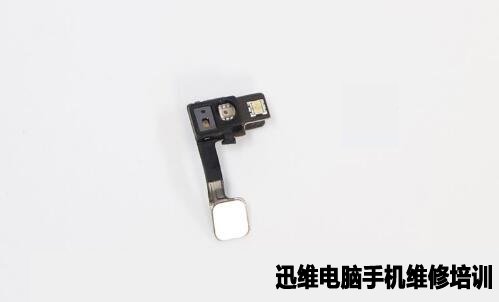

光线距离感应器模块。
小米5S拆机 图23

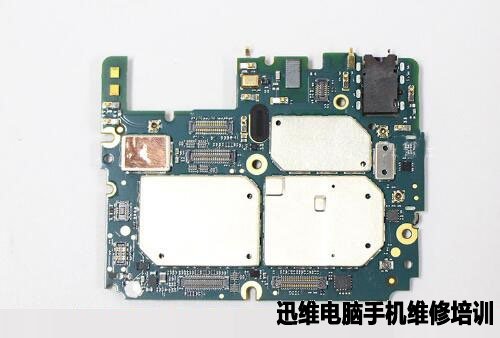

小米5S主板正面芯片组。
小米5S拆机 图24
小米5s主板背面芯片上方的屏蔽罩都是焊在主板上的，从主板顶部可以看到分布了信号弹片、降噪麦克风、NFC天线以及3.5mm耳机接口。
小米5S拆机 图25
小米5S拆机到此结束！附小米5S拆机全家福。
小米5S拆机 图26
