华硕飞马手机做工如何？华硕飞马拆机图解

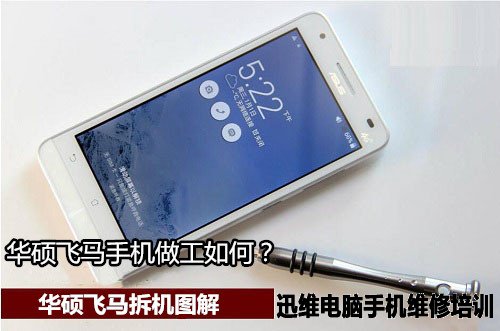

华硕主板早已在PC玩家心目中建立起了良好的口碑，在移动互联网时代，华硕也进入手机领域。今天我们拆解的对象是——华硕飞马手机，它采用了联发科MT6732 64位四核1.5GHz处理器，还有2GB RAM+16GB ROM的设计，究竟做工方面是否维持华硕一贯的品质？下面一起看看吧。
华硕飞马拆机 图1
华硕飞马拆机方法/步骤：
飞马采用可拆卸后盖，拆机首先要将其拆下。
华硕飞马拆机 图2
华硕飞马采用一款容量为2500mAh的可拆卸锂电池，型号与手机型号相同，为ASUS_X002。
华硕飞马拆机 图3

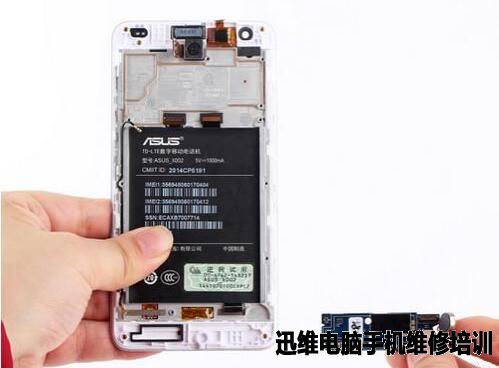

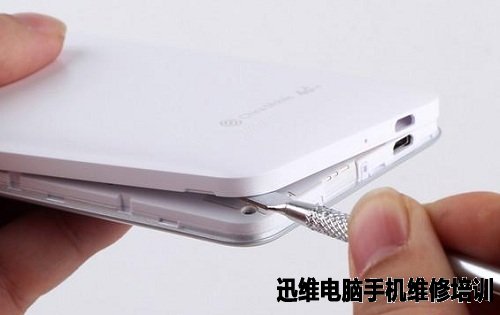

取下电池后，用十字螺丝刀拧下中框上的12颗金属螺丝后，接着用拨片沿着中框侧边的接缝处慢慢划开，就可以打开中框。
华硕飞马拆机 图4
华硕飞马拆机 图5

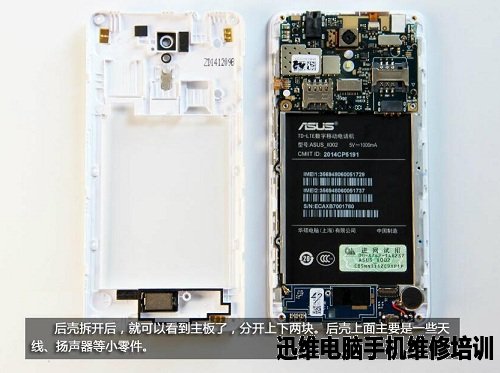

中框打开后，可以看到华硕飞马主板分为上下两部分。
华硕飞马拆机 图6
主板中间有高频同轴线和排线连接在一起。
华硕飞马拆机 图7
取下后壳底部靠中位置的扬声器。从图中可以看到中框上共有三个天线触点分别为WiFi、蓝牙、GPS天线和通讯主天线。
华硕飞马拆机 图8

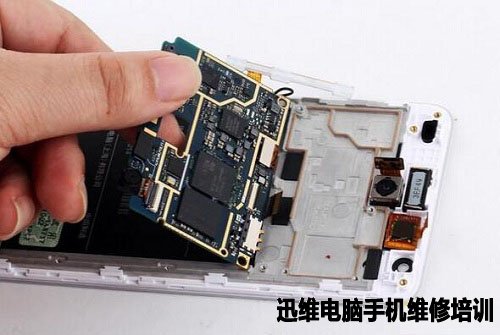

取下手机主板。
华硕飞马拆机 图9
合金中框与塑料结合在一起，合金中框可以当散热介质。
华硕飞马拆机 图10
震动马达、数据线接口都在手机底部的电路板上。
华硕飞马拆机 图11
拆下底部的小板。
华硕飞马拆机 图12

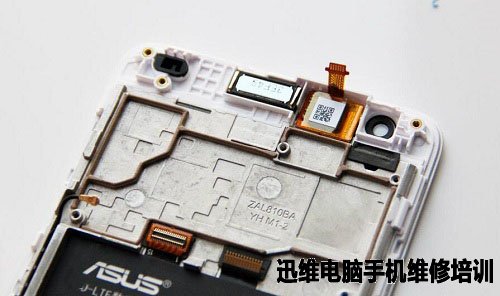

取下铝合金中框上的800万后置摄像头、听筒、电池等。
华硕飞马拆机 图13

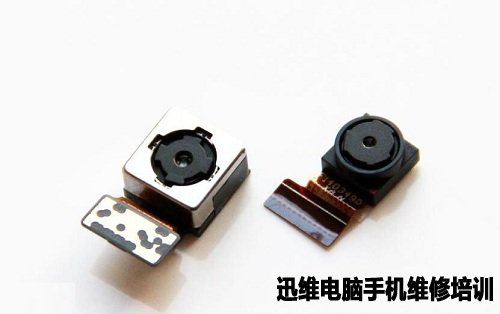

飞马500万像素前置摄像头+800万像素后置摄像头特写。
华硕飞马拆机 图14
耳机接口。
华硕飞马拆机 图15
飞马手机支持双SIM卡设计，支持扩展SD卡。LED补光灯、耳机接口等直接嵌入在主板上。
华硕飞马拆机 图16
主板正面芯片组：
红色：联发科 MT6625LNWIFI无线、蓝牙、GPS和FM集成芯片
紫色：三星 KMR820001M-B6092GB系统运存+16GB闪存芯片
绿色：联发科 MT6732V64位四核处理器芯片
粉色：联发科 MT6325V电源管理芯片
红色：SKYWORKS SKY77592-21RF射频芯片
华硕飞马拆机 图17

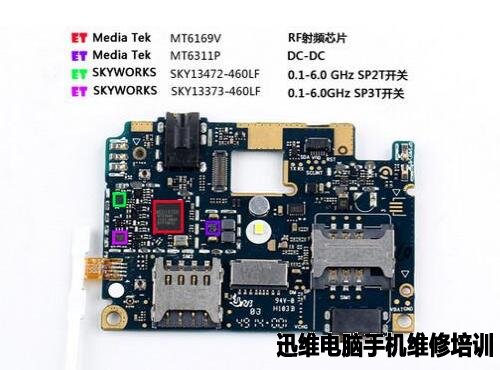

主板背面芯片组：
红色：联发科 MT6169VRF射频芯片
紫色：联发科 MT6311P电源DC芯片
绿色：SKYWORKS SKY13472天线开关芯片
粉色：SKYWORKS SKY13373天线开关芯片
华硕飞马拆机 图18

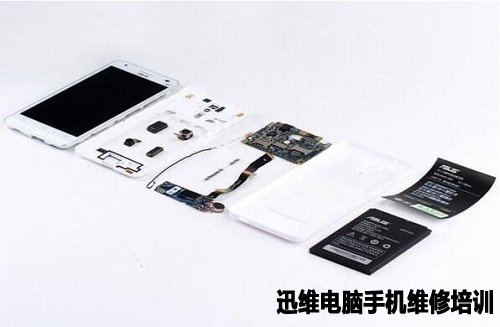

华硕飞马拆机到此结束！附拆机全家福一张。
华硕飞马拆机 图19
