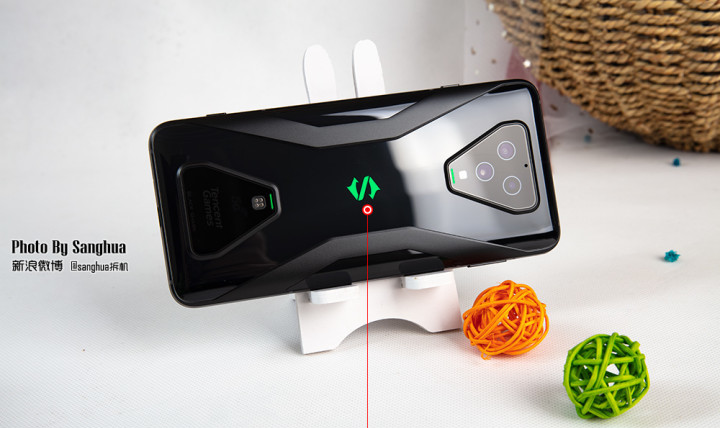

腾讯黑鲨3是3月份黑鲨科技联合腾讯游戏、小米为玩家打造的全球首款5G游戏手机，搭载了6.67寸AMOLED的90Hz全能电竞屏，双扬声器前置出声设计，后置三摄相机模组，电源键和音量调节键被设计在两侧。下面我们通过5G游戏手机腾讯黑鲨3拆解，看看它的内部结构。

5G游戏手机腾讯黑鲨3拆解方法/步骤：


　　拆解前取出SIM卡座，腾讯黑鲨3卡座采用正反设计，各可插入一张SIM卡实现双卡全网通。

　　拆解从后盖开始，分离后有一条排线连接灯板，需要先分离灯板排线接口。

　　拆解时需要留意，固定螺丝采用了长短2种规格。

　　分离后盖，可以看到后盖上隐藏了许多组件，首先是设计了黑鲨之眼背光板，在背板上直接安装两块合金板，不但可以导热还加强了散热。

　　该镜头都安装有防尘绵。

　　拆解后闪光灯，采用模块化设计，通过触点和LED闪光灯连接。

　　分离后盖板底部的梯形板，内部隐藏一个强力磁石，通过和手机内部的2块磁石配合，组成三角形实现和背面磁吸式充电线充电。

　　拆解了3片导光板中的一块，腾讯黑鲨3的RGB背光采用类似于更为复杂的液晶屏背光结构。

　　拆卸掉后盖后，看见一条热管贯穿腾讯黑鲨3，却没有看到电池。

　　将SOC从常规的中偏上设计下移至手机中间，可以让散热更均匀，同时热量通过热管更快地从后盖导出。配送的保护套进行镂空设计更有利于散热。

　　腾讯黑鲨3支持磁吸式充电，在Type-C接口上两侧看到了加长螺丝加强。

　　底部采用了大音腔设计，增大了喇叭的个头，比较特别是在音腔上设计有天线，同时有触点和手机底框上的天线连接。

　　拆解腾讯黑鲨3的数据接口，发现Type-C接口单独一个模块，方便了用户自行更换，并且有防尘胶垫。

　　底部的子电路板上为天线及通话麦，天线附近设计有2枚4P59SQ芯片处理射频信号。

　　后置摄像头采用3摄像头，一颗6400万像素的主摄加一枚500万像素的景深镜头及1300万像素的120度大广角镜头。

　　前置摄像头采用一枚2000万像素镜头。

　　拆解右上子电路板，腾讯黑鲨3主板采用双面设计，接口压在主板下方，需要先把顶部的2条射频线拆除。

　　下方还有6角射频线，腾讯黑鲨3采用了双2全覆盖天线设计。

　　电路板上采用了3枚子母螺丝。

　　拆正面，拆除屏幕需要注意必须小心再小心。

　　屏幕是通过排线直接和主板正面的接口连接。

　　屏幕和主板之间有大量石墨导热贴，利用散热和有效果保护屏幕。屏幕后面内置一枚Synaptic S3908Q触摸控制芯片。

　　采用了屏下指纹，同时将指纹识别传感器旋转 13.7° 以错位的方式消除了摩尔纹，解决了屏下指纹识别摩尔纹的问题。

　　拆完导热贴，底下又是一条热管，比背面的热管更粗。腾讯黑鲨3除了将SOC下移之外还采用正、反2条热管以实现更好的散热，大多数热量直接通过热管由屏幕和背面金属板导出。

　　拆完主板，可以看到腾讯黑鲨3将金属中框大部分镂空，散热次序是双热管-屏幕、后盖（同时）-金属中框，这种三明治式的立体散热系统，达到全方位的散热的目的。

　　接下来拆解震动马达，相比常规的手机马达大上一号，并且采用了Z轴线性马达。

　　顶部的隐藏在音腔上，3.5音频接口做了密封设计，防止灰尘从顶部的接口进入。

　　顶部的喇叭个头比常规的手机大得多，同时设计有防尘绵更好的密封。

　　顶部的空间有限，因此利用了半开放式的设计，喇叭背面四角开孔。

　　在顶部和底部各和一条排线连接压力感应器。

　　顶部光线距离感应器和压力感应器共用一条排线。

　　压力感应器设计在屏幕边沿，位置正好是横屏游戏时手指很容易够到的位置。

　　SIM卡槽采用了模块化设计。

　　在两侧各有两边金属固定中间的天线，需要去掉10个螺丝方可拆解，分离后发现电源键附近还有一个麦克风。

　　腾讯黑鲨3共用了3个麦克风，比一般的手机多一个麦。顶部音腔上的一个用于采集环境噪声实现对语音的降噪，而电源键上方及底部的两个麦是拾音麦，游戏时横持一般都会遮挡底部麦。

　　游戏键可一键进入游戏空间，在设计上使用金属罩将游戏键隔离成独立的空间，在螺丝固定的基础上还安装有双面胶来使用其密封，从而实现防尘防水的目的。

　　腾讯黑鲨3的游戏键盘采用来回拨动方式，采用了电磁传感器判断，按键上内置两枚强力磁石，通过电磁感应实现开关，避免了高强度使用下的磨损。

　　电源键和音量键上都设计了防尘圈达到防尘的目的，同时设计有静音胶垫来提升减少按键的声音提升按压的触感，但是这两个区域并没有上密封胶，因此仅仅是防尘，并不防水这一点需要注意。

　　两个侧面共隐藏了4条天线，为什么说4条见上图，从电路板板排线的引出位置上的电阻看，此电路板本身就是一条天线，在电路板上又有触点和金属中框上的天线连接，这样一来共形成了4条天线。

　　腾讯黑鲨3采用了X+X的5G天线架构，当手机横持游戏时，两个侧面的4条天线一点不受影响，而竖持时同样有4条天线不受影响,X+X的天线设计确保了4G/5G/WIFI不会被双手握死信号，完美解决了玩游戏因为信号不好而卡顿的问题。

　　腾讯黑鲨3是首款采用双电池的手机，串充放双电池的解决方案，充电时串联充电速度翻倍，充电发热更低，放电时并联，电池容量翻倍变成4720mAh，供电更稳定，提升续航能力。

　　腾讯黑鲨3正反面除了接口，全部采用金属罩屏蔽，防止电磁干扰。同时可见两条热管对重点发热量区域进行重点照顾，设计成了和热管一体式的铜金属罩。

　　部分金属罩焊死，利用了DIY上的热管直触技术，热管直接和芯片接触，正反面热管粗细不同，SOC正面热管宽度7.6MM，背面热管宽度6.2MM。

　　采用了骁龙865处理器，RAM采用三星LPDDR5的低电量高频内存，12G的容量确保了多开应用下的不卡，三星的128G UFS3.0颗粒1600MB/S 680MB/S的高速读写速度。

　　此外腾讯黑鲨3搭载了PX8578这片独立的图像处理芯片，专用于画面的处理。

　　在WIFI方面搭载QCA6391这片多合一芯片，支持WIFI6及蓝牙5.1，但遗憾的是没有HIFI芯片。

　　采用了WCD9380音频解码器，支持最高385KHz/32拥有着超柢的功耗。

　　腾讯黑鲨3双电池串联并充方案，是通过两组4K41/P33C(另一个在对面)及背面一片MAX77932实现双电池串并联，实现更快的充电及更稳定的电压输出。

　　通过芯片详解可以看到腾讯黑鲨3支持SA/NSA双模网络，三大运营商全频段覆盖（N41/N78/N79），此外在芯片上采用全高能方案+QORVO射频前端（放大器），同时采用三星的LPDDR5及UFS颗粒，确保了性能稳定的发挥。

　　最后用39枚螺丝结束本次的拆机，附5G游戏手机腾讯黑鲨3拆解全家福。
