华为Mate 20 Pro拆解图文教程

更新时间:2018-11-05 浏览量:939


  华为Mate 20 Pro是华为今年的年度旗舰,不仅是华为首款7nm芯片终端,也是首款将屏内指纹和3D结构光基于一身的机型,堪称堆料狂魔,那么,它的内部结构如何呢?本文通过对华为Mate 20 Pro拆解来一探内部吧。

华为Mate 20 Pro拆解

Mate 20 Pro拆解方法/过程

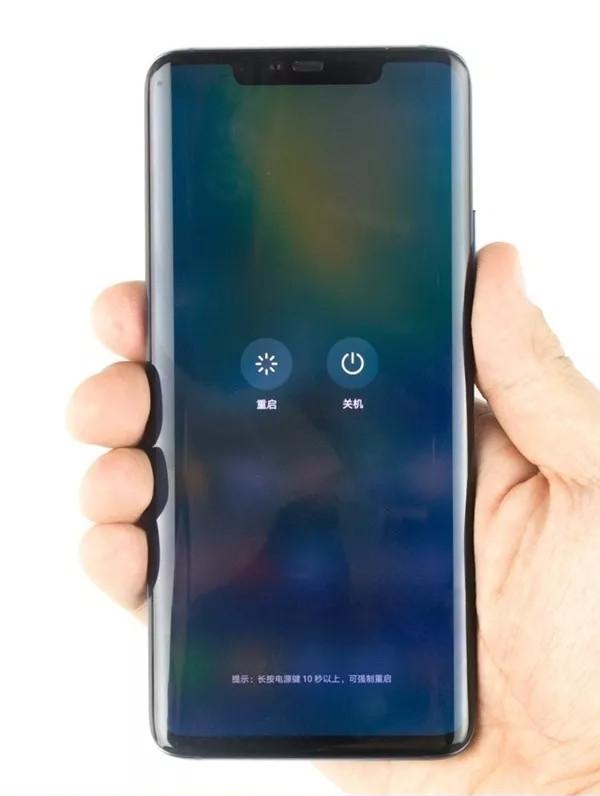

  首先关机、取SIM卡。

华为Mate 20 Pro拆解

  接下来来拆后盖,我们尝试用吸盘开背壳,吸了很久终于吸出一条缝,用撬片慢慢的向两侧划开。


  加热背壳顶部,使得这一区域的胶融化,并将其划开,取下背壳。


  机身采用传统的三段式,电池和副板被无线充电线圈覆盖。机身顶部、底部红框处有加强筋用防水。


  近看,加强筋的覆盖区域还挺大的,我们将加强筋去掉。这个加强筋竟然是双层的。


  随后拧下主板上螺丝,尝试从防滚架左侧将其撬开。由于卡扣对防滚架进行固定,我们选择用卡片固定,像开背壳一样开固定盖板。

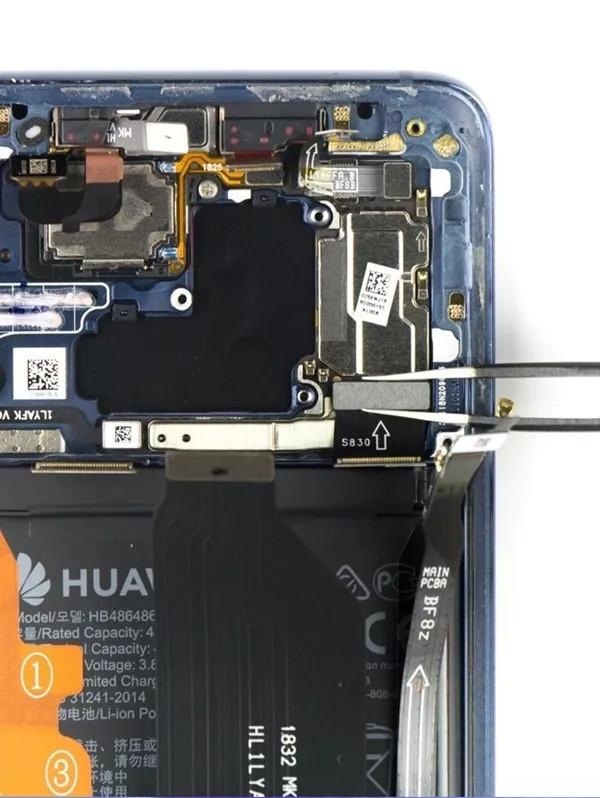

  首先,使用绝缘撬棒断开电源排线,再断开主板与副板、屏幕、充电口之间的排线。(这张图片中断开的排线则链接着一个神秘的部件,一会为大家揭晓)


  断开主板与副主板之间的轴线,然后断开主板与3D深度感知相机系统之间的所有排线。

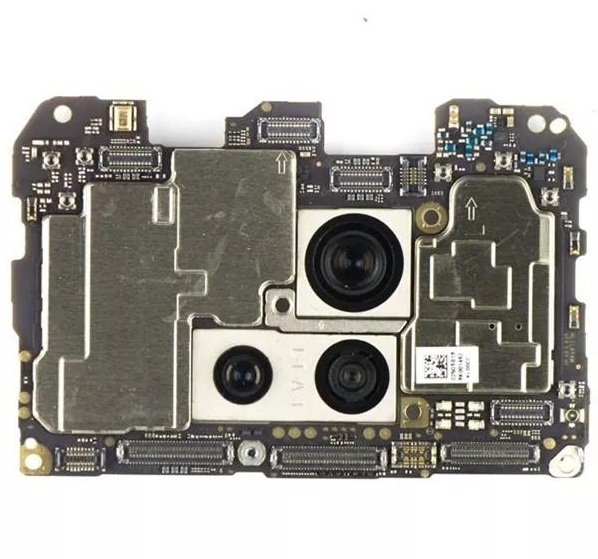

  将主板和后置三摄一并取下。


  主板与三摄镶嵌得很严实,看样子排线在主板背面。

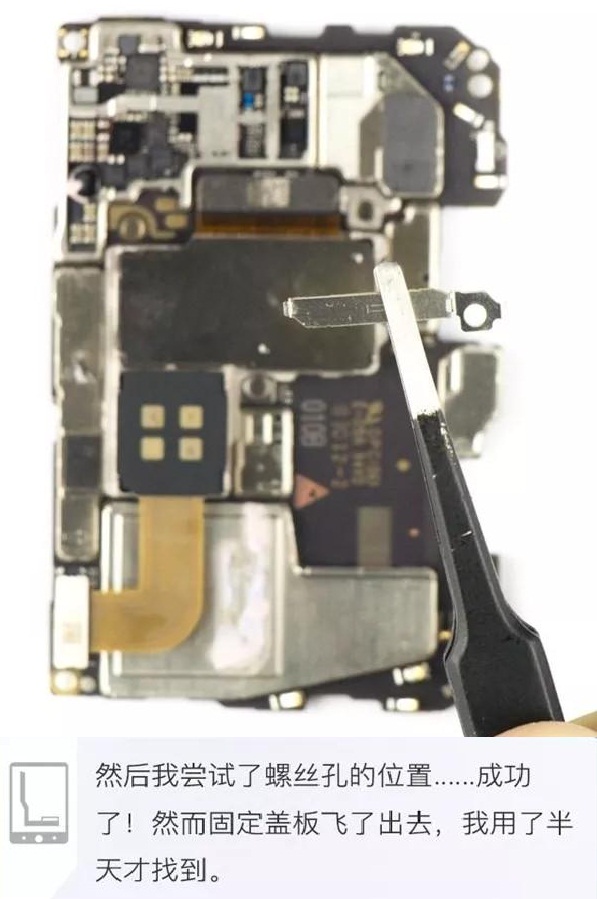

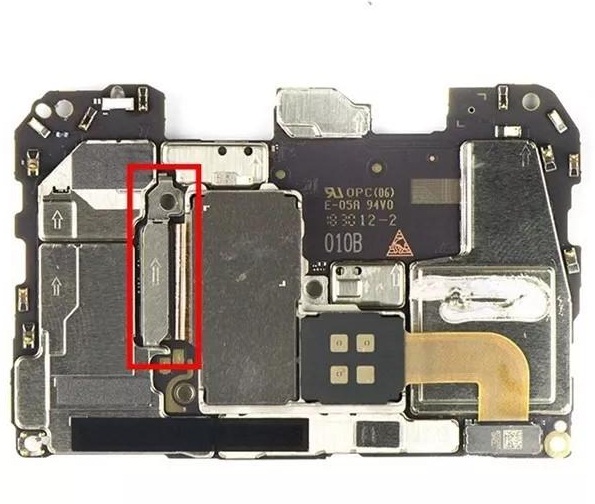

  主板与三摄背面通过两个排线连接器相连,其中红框里的连接器被固定盖板卡住。






  断开排线,取下三摄。

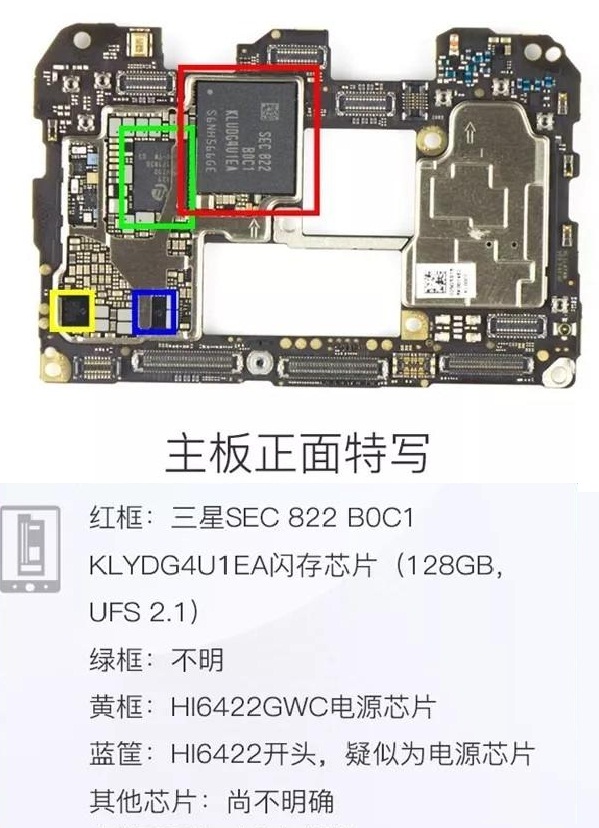

  随后去掉主板正面的屏蔽罩。

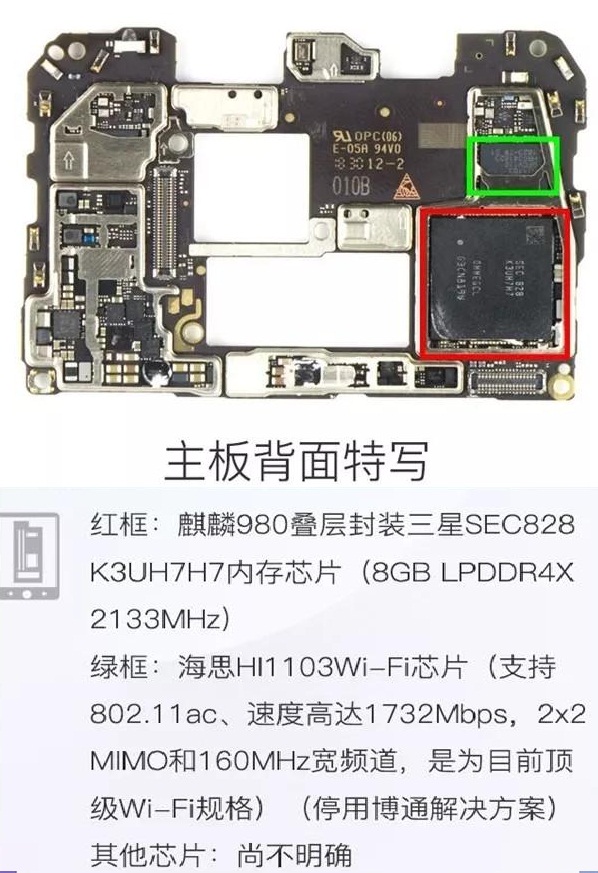

  随后我们去掉主板背面剩余的几块屏蔽罩,看一下主板背面的芯片分部。


  断开主板下方PCB与主板相连的短排线、排线。



  拧下固定扬声器的螺丝,取下扬声器。


  将主板下方PCB取下。


  拆完主板拆副板,先去掉机身底部的加强筋,去掉副板固定盖板上的螺丝。

  断开同轴线和主板、下扬声器与副板之间的排线,取下副板。将下扬声器、无线充电线圈主板固定盖板一并取下。



  接着断开主板与另一款副板的排线,取下副板。(这块副板最重要的作用就是SIM卡槽)


  然后再去掉震动马达,震动马达厚度约为3.35mm。



  最后拆解电池。

华为Mate 20 Pro拆解

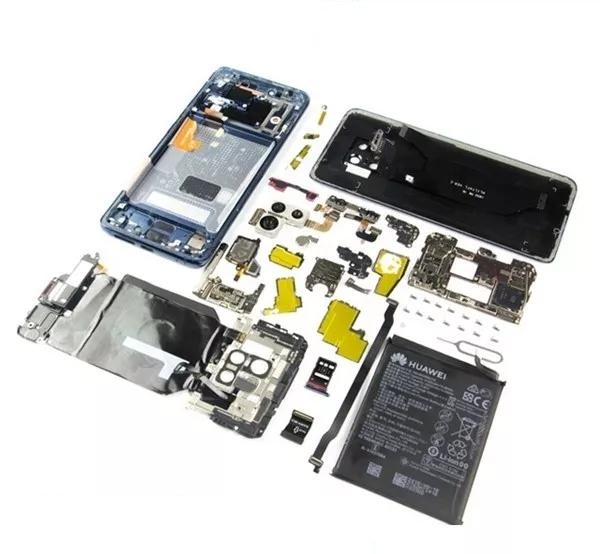

  至此,华为Mate 20 Pro拆解完成,附全家福。
