华为nova暴力拆解：拆机过程如下
华为nova并没有采用双摄像头设计，而是后置了一颗1200万像素镜头，单个像素面积为1.2微米，光圈为F/2.2。有些遗憾的是不支持光学防抖，对焦速度较慢，在暗光环境下手不稳就容易拍模糊。下面对华为nova进行拆解！

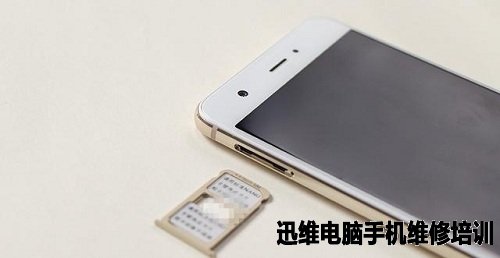

首先移除SIM卡托。
图1 华为nova暴力拆解
华为nova采用机身底部两枚五角螺丝固定的设计，同时华为P9，IPhone7等机型也都采用了这样的设计。
图2 华为nova暴力拆解

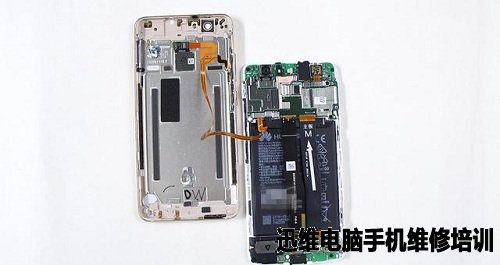

华为nova的金属后盖与机身前面板防滚架通过卡扣连接，另外需要注意，两部分之间还有指纹以及音量，电源键和排线相连。机身内部布局上，可以看到华为nova采用了最为常见的三段式设计，电池仓几乎占据了机身二分之一的地盘了。
图3 华为nova暴力拆解

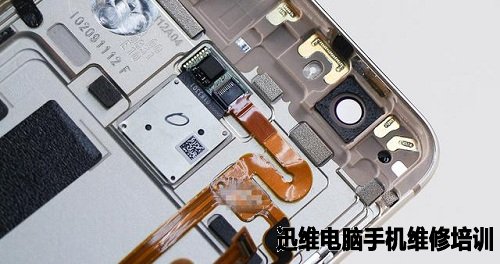

此次华为nova的侧键与指纹识别模块共用一根排线与主板进行传输，一般常见的后置指纹识别设计中，指纹识别芯片会放置在主板上，而华为nova指纹识别芯片直接粘在指纹识别模块上方的金属后盖上，避开了较长的排线连接，稳定性更强。
图4 华为nova暴力拆解
华为nova主板的元器件排列相当紧凑，不过尽管如此，所有的排线连接器上均有金属固定片进行加固，受限于主板尺寸，主摄像头采用了屏蔽罩的方式进行固定，同时其他金属固定片也借助屏蔽罩与主板间的缝隙通过堆叠来固定金属片另一端。
图5 华为nova暴力拆解

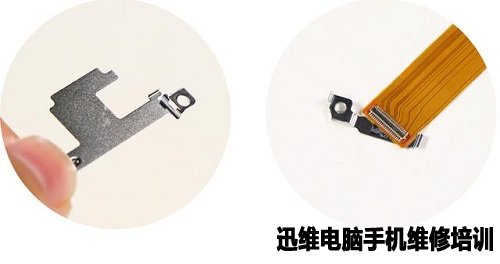

移除顶部与底部小板之间的排线，在金属固定片与主板连接位置和排线连接处还多了一层双面胶，估计也是为了保证稳定性考虑的。
图6 华为nova暴力拆解

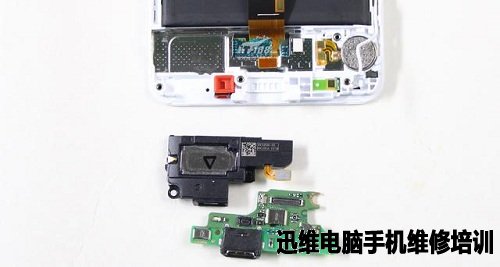

机身底部，分别为扬声器，USB接口，麦克风，以及震动马达。
图7 华为nova暴力拆解

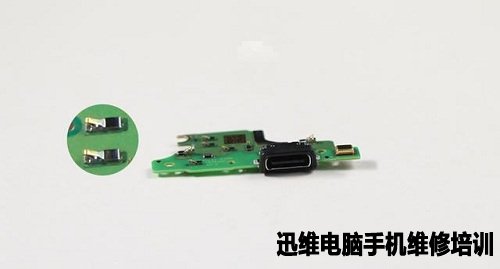

华为nova采用了USB Type-c接口，支持不分正反随便插，接口处包裹一圈橡胶，在一定程度上减少日常使用溅水的影响，华为nova的天线馈点表面进行了镀金处理，保证能够获得良好信号。
图8 华为nova暴力拆解
电池方面，华为nova搭载了一块3020毫安的电池，11.54Wh的不可拆卸锂离子聚合物电池，电池通过双面胶粘在机身前面板上，工作电压和充电电压分别为3.82V/4.4V，这个成绩在5英寸的手机中属于上乘水平。
图9 华为nova暴力拆解

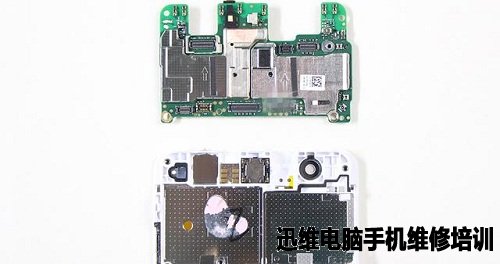

卸下主板后，华为nova屏幕的金属隔离采用了不锈钢材质，相同硬度下，能够比铝镁合金厚度降低一些，这也是华为能够在7.1mm厚的5英寸机身中塞下3000毫安电池的原因之一。
图10 华为nova暴力拆解

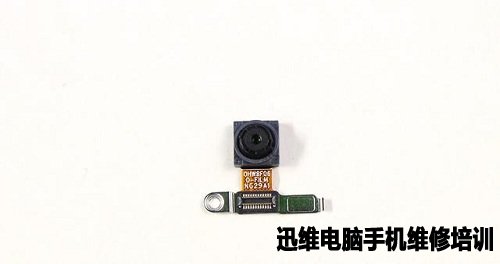

华为nova采用了800万的像素前置摄像头，支持智能美妆和全新的美颜算法，结合后置指纹识别的一键美拍，能够带来不错的拍照体验。
图11 华为nova暴力拆解

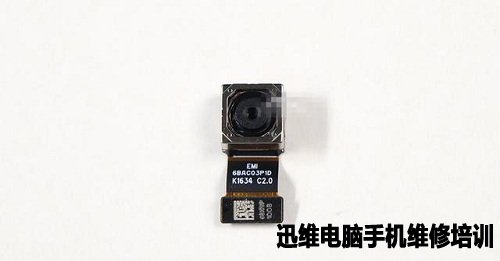

华为nova后置一颗1200万像素镜头，支持PDAF相位对焦技术，感光尺寸为1/2.8英寸。
图12 华为nova暴力拆解

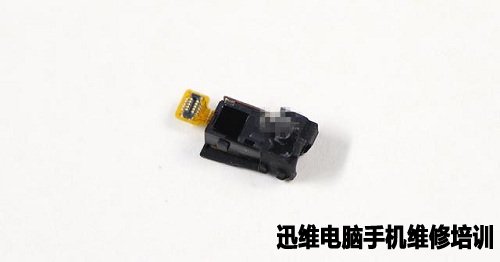

3.5mm耳机孔模组。
图13 华为nova暴力拆解

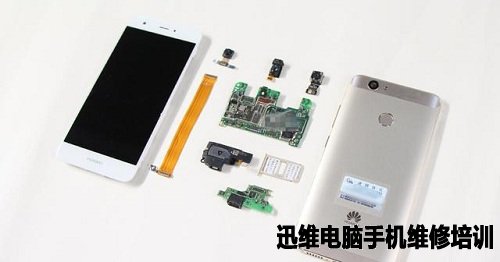

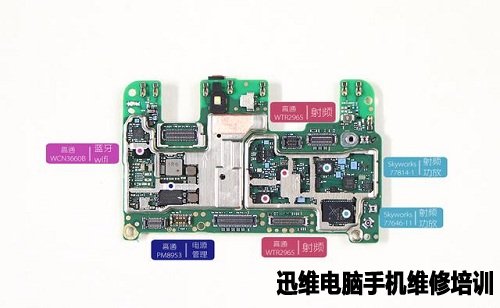

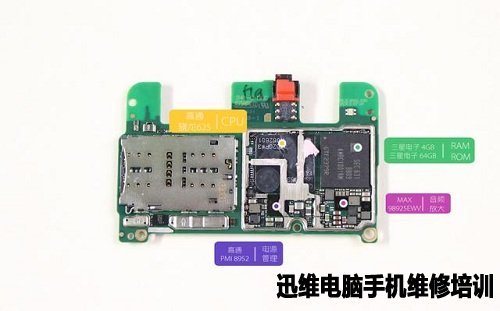

集合图：
图14 华为nova暴力拆解
图15 华为nova暴力拆解
图16 华为nova暴力拆解
华为nova拆机到此结束！
