联想Z5 Pro拆解图文教程

更新时间:2018-11-29 浏览量:2113


  联想Z5 Pro滑盖手机,采用6.39英寸的大屏,高通骁龙710八核处理器,开创性地采用了前置800万像素红外+1600万像素的双摄像头设计,3350mAh电池容量,这款机器的做工用料如何?本文通过对联想Z5 Pro拆解来一探究竟吧。

联想Z5 Pro拆解

联想Z5 Pro拆解方法/过程:

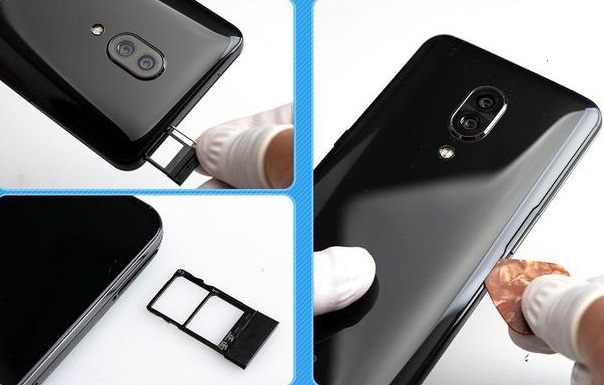

  关机、取SIM卡,联想Z5 Pro卡槽设计在顶部,联想Z5 Pro采用粘合式后盖,拆解需要从后面入手。

联想Z5 Pro拆解

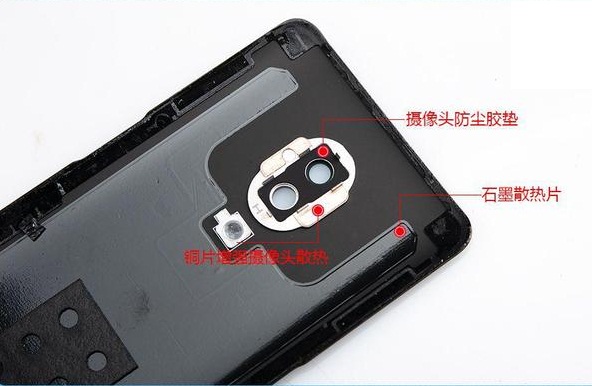

  和很多背盖玻璃的手机一样联想Z5 Pro也在后盖早贴有石墨导热贴改善散热,于绝大多数手机不同的是为了改善摄像头的散热连后盖上的这点面积都没有放过加装了铜片,这是鲜有看到的,此外为了解决后置摄像头的防尘问题,在摄像头的对应位置安装了胶垫解决摄像头镜片模组内进灰的问题。

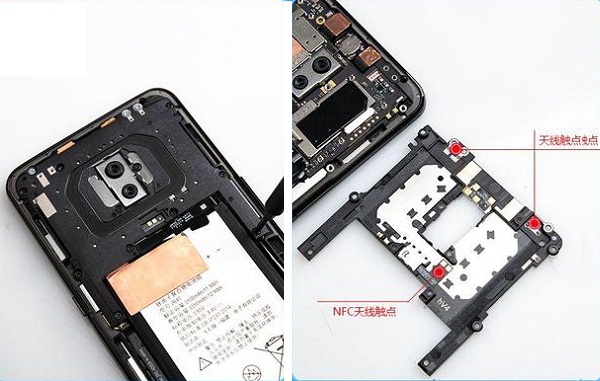

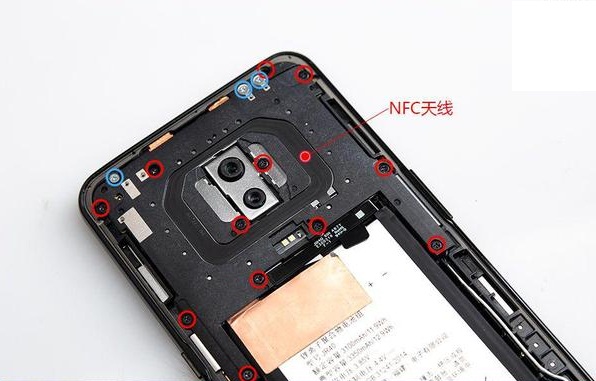

  集成了NFC天线。采用了高达15枚螺丝进行固定确保了所有接口的有效固定,采用两种不同长度的螺丝进行加固。


  可以看到盖板上集成了两条射频天线,同时内侧采用金属板来加强结构的强度同时促进散热。

联想Z5 Pro拆解

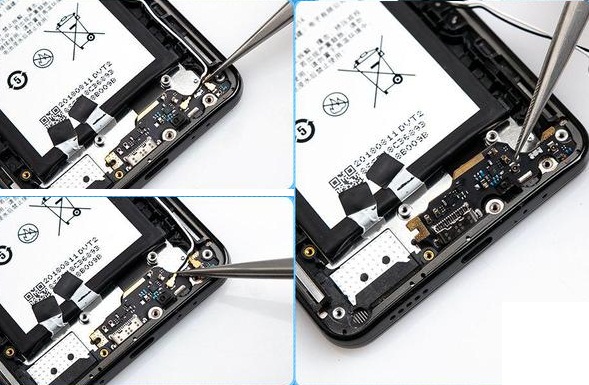

  进一步拆解前先分离供电接口切换供电。接着分离音腔,由于没有采用分布式金属片对接口加固,巧妙地把接口固定和音腔融为一体,因此通过高达8枚螺丝来确保对底部接口的固定强度。

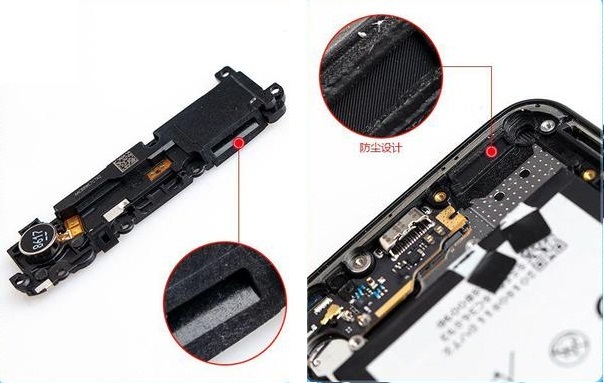

  在音腔的防尘设计上还是比较到位的,底部设计有防尘罩。


  继续分离子电路板。

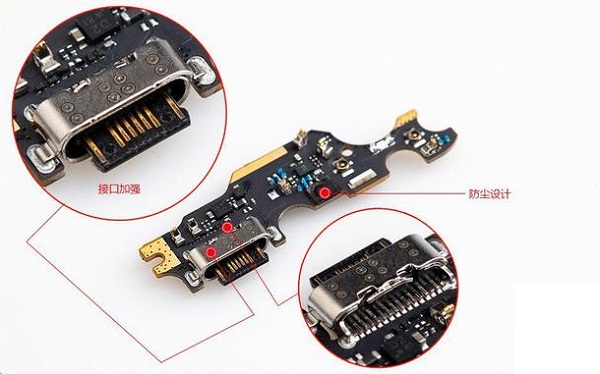

  Type-C接口设计有金属罩半包以加强接口的强度防止频繁插拔接口的松动,数据接口的焊点饱满,但是并没有看到点胶密封。也没有看到数据接口的防尘处理,这个细节需要加强,好在底部的麦克风上设计有防尘胶套。

联想Z5 Pro拆解

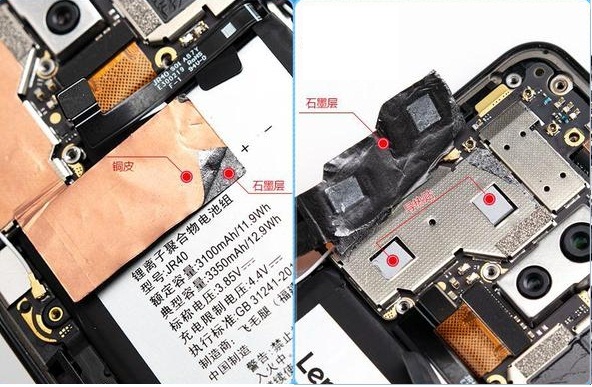

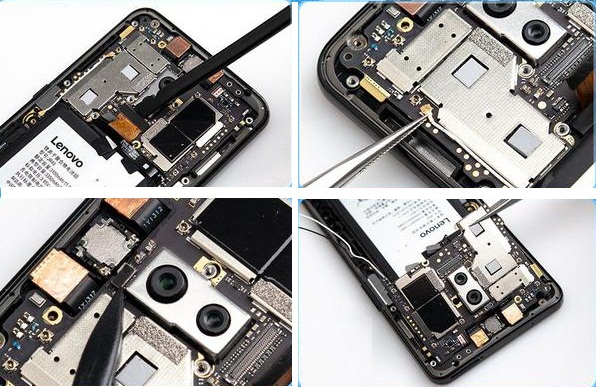

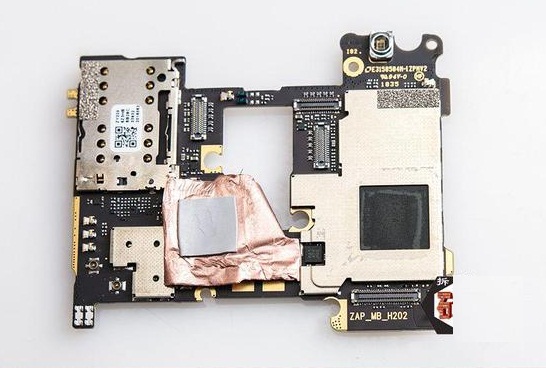

  在主电路板上贴有石墨片和铜皮增加散热,两个前置头也加装了铜皮改善散热。再进一步拆解前需要分离铜皮,和铜皮底下石墨材料。


  进一步拆解主板,需要先分离周边接口。

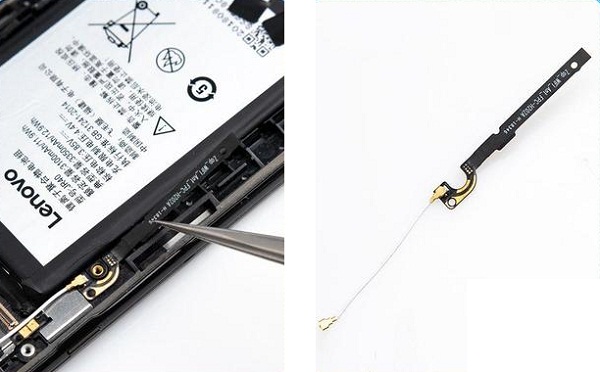

  联想Z5 Pro WIFI/蓝牙采用了独立的WIFI天线设计。

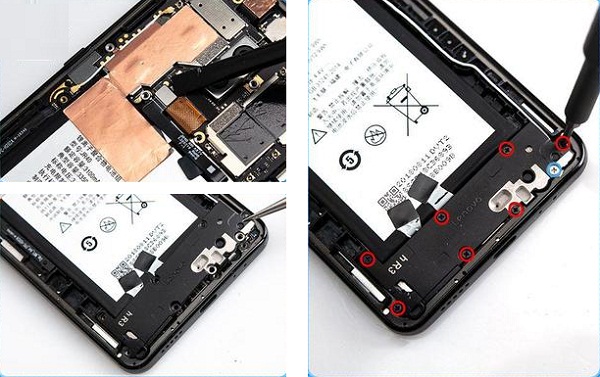

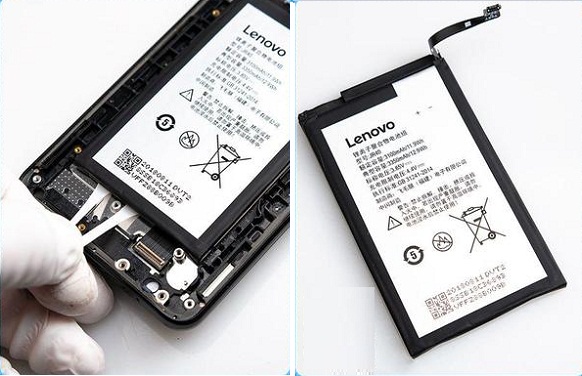

  联想Z5 Pro更换电池十分方便,拉掉两边的白色粘条自动脱落,小白也能自己换电池。联想Z5 Pro采用了一块3350mAh的电池。

联想Z5 Pro拆解

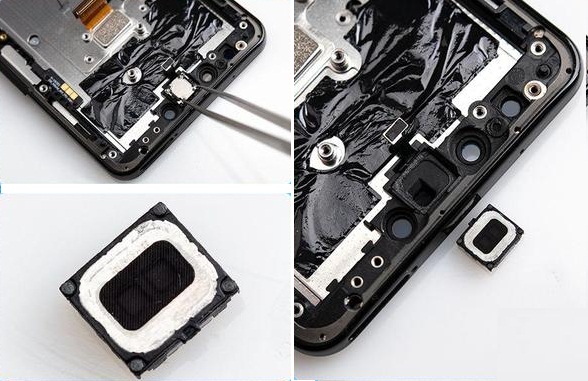

  顶部的听筒位置进行了完整的防尘处理,不过空间有限并没有设计音腔的位置,加之将了声孔削减了一半给了距离感应器,因此顶部的听筒外放效果一般,接听电话倒是没有太多影响。

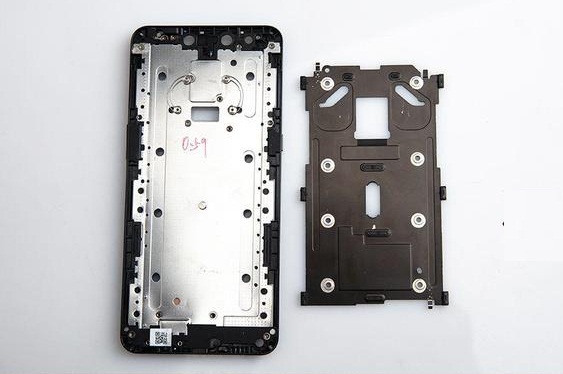

  联想Z5 Pro划盖最核心的就在于此,这个滑动架。为了确保滑动时的平稳采用了6位双螺旋滑盖设计。

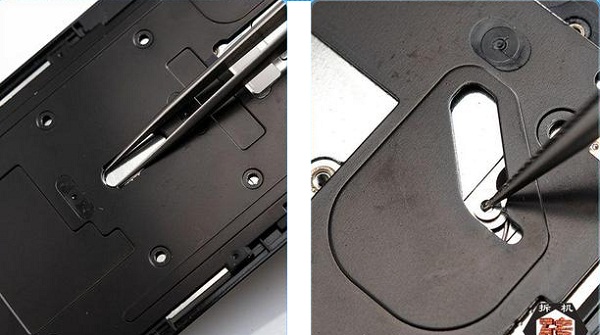

  进一步拆解滑动采用全金属钢板,使用8枚螺丝固定(石墨片底下还有2枚)。为了确保滑动时不伤排线,在滑动架上设计了一个金属收纳空间以保护排线。

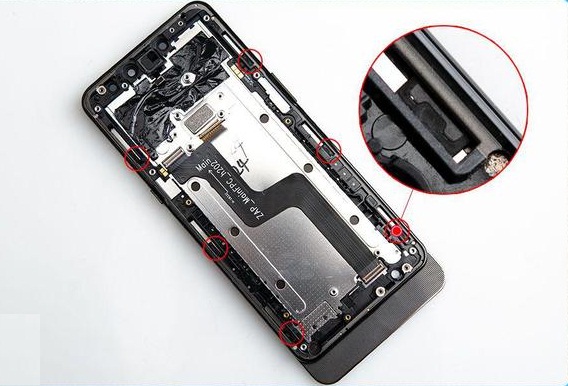

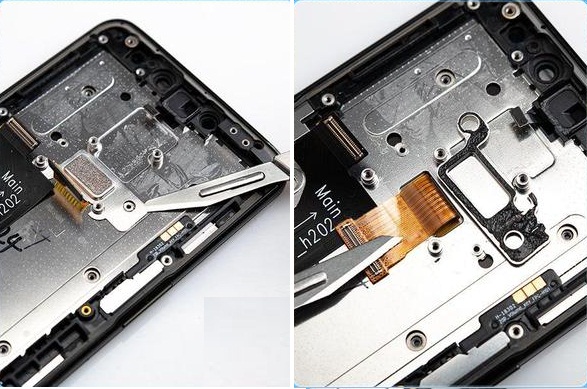

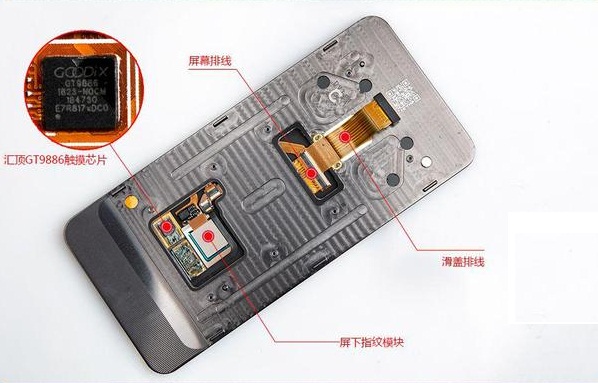

  联想Z5 Pro设计了单独的滑盖的排线,即使排线受损也不影响屏幕和屏下指纹模块,只需要更换一排线即可将用户的维修成本降到最低。

联想Z5 Pro拆解

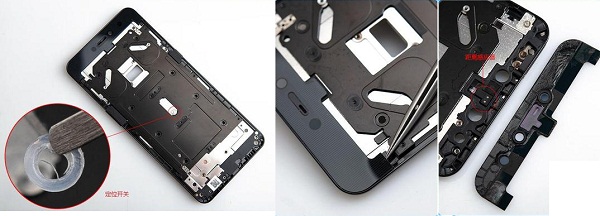

  滑盖的主要秘密还是在于这个总程,中间是一个金属定位确保不会让滑盖滑过头,为了降低定位时的接触声音,在定位螺丝上加装了胶圈。滑盖的总程是由两块金属钢板组成,其中一块可以活动,为了退出这块活动板一探究竟,需要分离顶部的EPC材料板,分离后发现还隐藏了一个距离感应模块。


  退出固定螺丝,然后滑出两个弹簧。


联想Z5 Pro拆解

  完全打开后可见滑盖总程是由2块金属板组成的,其中一块(黑色)为屏幕活动板,采用8枚螺丝和屏幕连接,通过6个卡脚固定位置防止横向晃动,同时8个螺丝位采用同心圆突出设计,对应底部金属板的开槽位置,在滑动时起到很好的导向作用,控制滑动的方向,确保滑动的时直上直下而不会出现偏差。

  此外采用金属板最大的优势除了更好的散热之外,最重要的是增加了结构强度,更进一步延长了滑动的寿命,确保了高强度的频繁滑盖下联想Z5 Pro依然能正常使用。

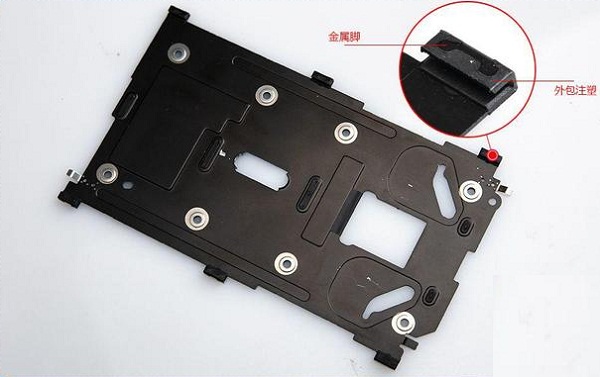

  为了减轻滑盖时的声音,同时也为了让滑盖更加的顺畅,在活动金属板的6个金属脚上外包了塑料,杜绝了金属之间摩擦时的导响,在不影响结构强度的基础上进一步降低滑盖时的声响。

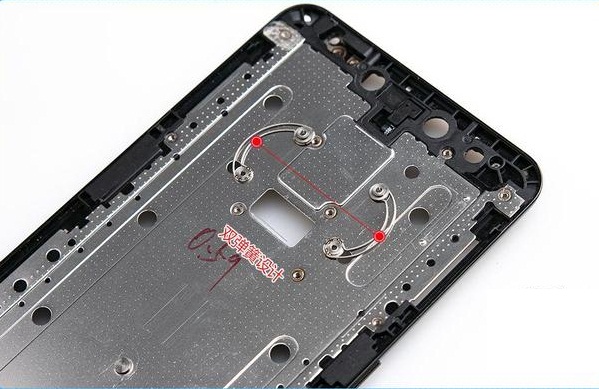

  此外采用了双弹簧设计,为滑盖提供助力,让滑动时更轻松。两条弹簧匀称地安装在两侧,相比单条弹簧动力更大,同时也更好地控制滑动方向,此外相比单条使用寿命也进一步提升。

联想Z5 Pro拆解

  分离主板的两条射频天线,继续拆解前置双摄像头。

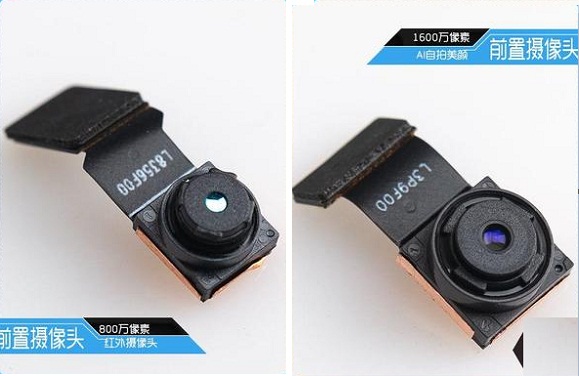

  可以看到联想Z5 Pro采前置采用了800万像素的红外摄像头及1600万像素的AI自拍美颜色摄像头相结合,确保了前置头的出片品质,特别是弱光下也可以达到优秀的出片效果,这一点红外头的辅助功不可没。

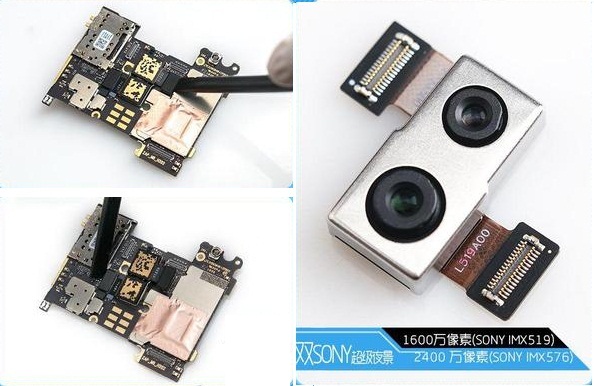

  后置摄像头采用了索尼AI超画质双主摄,基本1600万像素的索尼 IMX519主摄为目前成像品质最优秀的摄像头,结合索尼 IMX576这颗不俗的2400万像素辅助摄像头,让联想Z5 Pro实现优秀的出片品质,同时也实现了超级夜景。

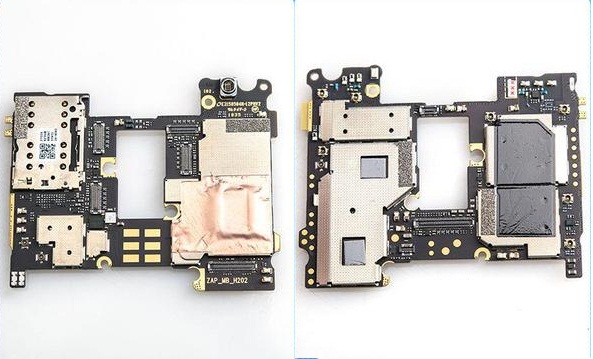

  主板的正面及背面都进行了全金属罩覆盖。

联想Z5 Pro拆解

  主控上采用半开放式金属罩设计,通过导热垫将热量直接引出到金属铜皮上实现更好的散热。

联想Z5 Pro拆解

  以上就是本次对联想 Z5 Pro的拆解评测,相信经过我们的介绍各位对该手机有了更进一步的了解。
