荣耀Magic2拆解图文教程


  荣耀Magic 2是华为荣耀旗下的一款全面屏的超级旗舰手机,该机采用了弹升式模块,搭载了前置摄像头,100%全面屏视野的Magic Slide魔法全面屏、麒麟980芯片,40W超级快充。那究竟荣耀Magic2的滑屏结构到底长什么样?今天小编通过对荣耀Magic2拆解带大家全面了解一番。

荣耀Magic2拆解

荣耀Magic2拆解方法/过程:

一、卡槽部分

  在拆机之前首先关机并取出卡托,荣耀Magic2采用的是双卡槽设计,同时拥有业界超前的双通双卡双VoLTE,通话游戏两不误。

荣耀Magic2拆解

二、后壳部分

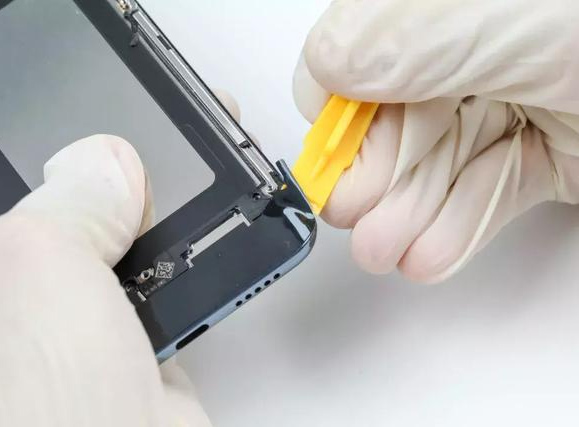

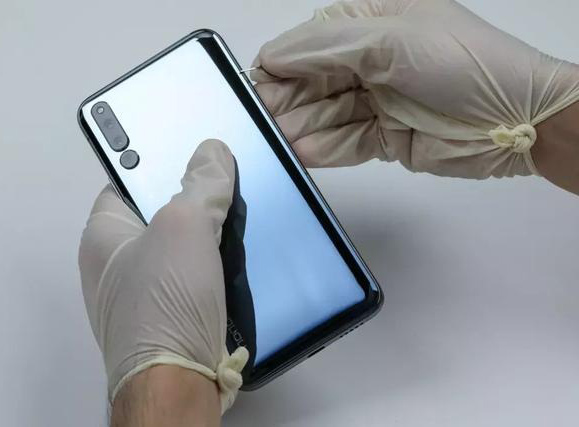

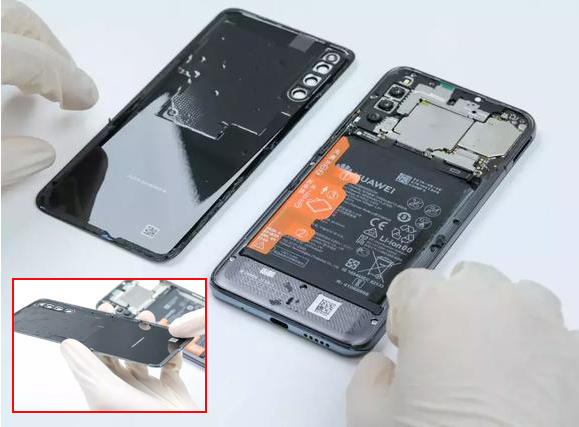

  把荣耀Magic2放在加热台上加热,并用拨片小心地撬开后壳,映入眼帘的就是荣耀Magic2的内部构造啦,可以看到,在手机后壳内侧有大面积的石墨片覆盖,能够把手机产生的热量快速地扩散到整个机身并散发出去。



三、主板部分

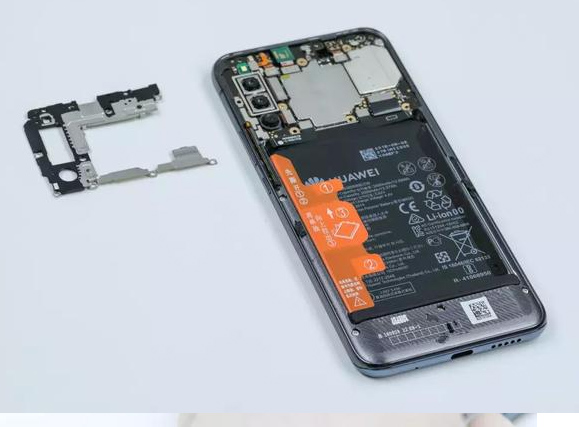

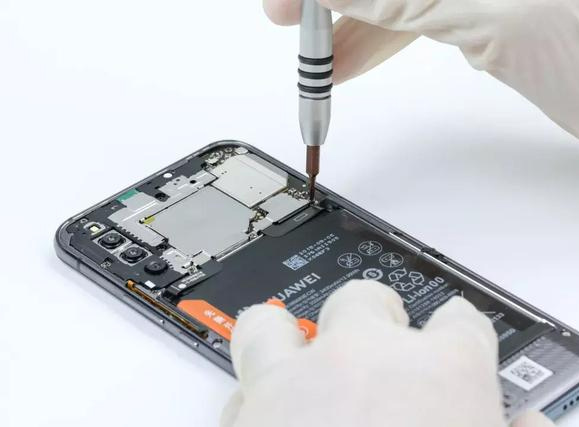

  接下来拆主板部分,先把主板部分的螺钉拆下,然后把盖在主板上面的压片取下,现在就能够切断电源、屏幕、主副板等FPC啦。

荣耀Magic2拆解


四、镜头部分

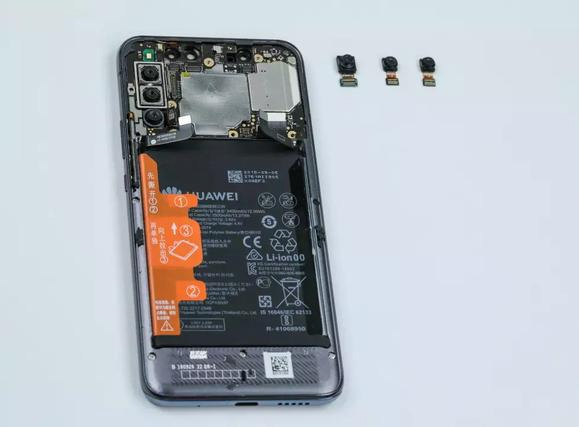

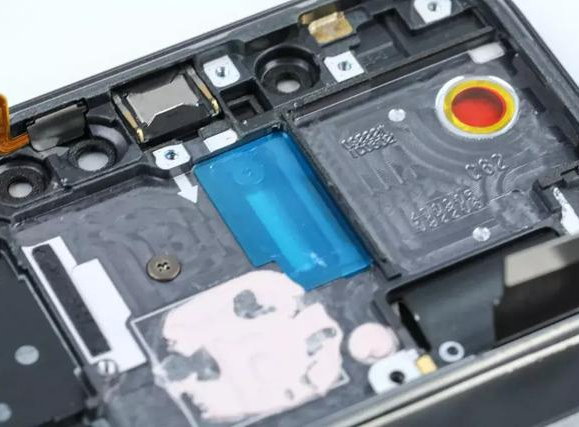

  接下来,我们依次拆除前置三颗摄像头,在3D感光版上还特别增加了3D仿生成像系统,支持支付级安全人脸解锁。


荣耀Magic2拆解

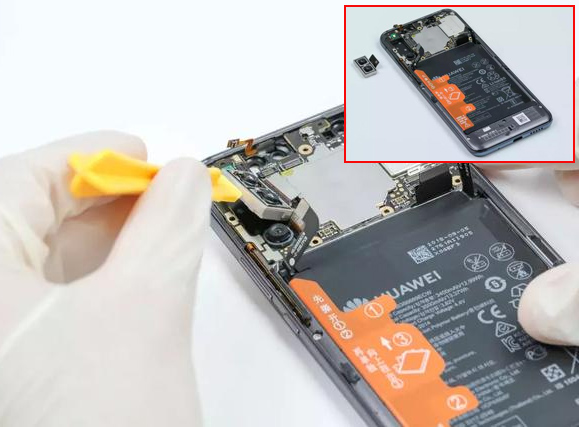

  然后拆除后置三颗摄像头,分别是2400万像素黑白、1600万像素彩色和1600万像素超广角镜头。


五、芯片部分

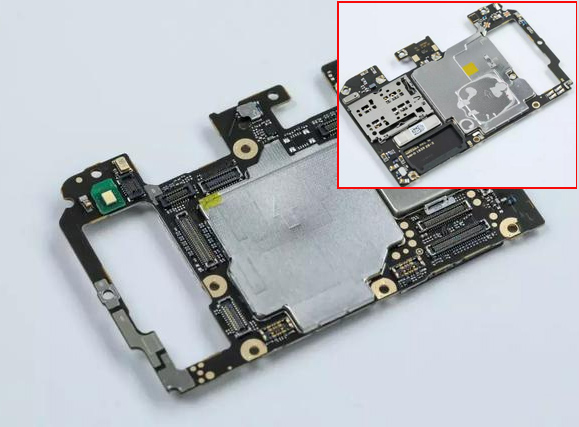

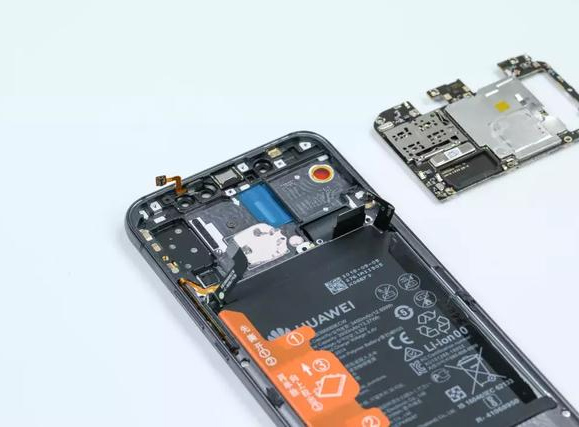

  拆下摄像头后,就可以拆下主板啦!先把主板上的屏蔽罩揭开,以麒麟980为首的多个自研芯片就在这块主板里哦。

荣耀Magic2拆解


  麒麟980是集六项世界第一于一体的顶级芯片,它是全球最早商用TSMC 7nm工艺的手机SoC芯片,它也是业内首次搭载双核NPU的芯片。


六、电池部分

  接下来,直接拆电池,荣耀Magic2的电池容量为3500mAh,同时配上了40W的超级快充,15分钟就可以充电50%。



七、滑轨部分

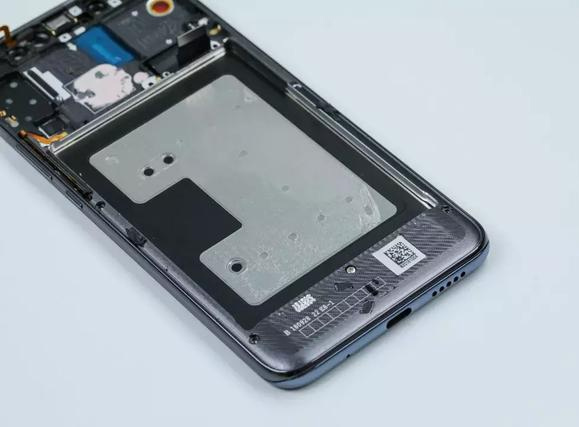

  拆下电池以后,我们就可以隐约看到滑轨了,不过别急,想要看到完整的滑轨还需要继续拆。


荣耀Magic2拆解

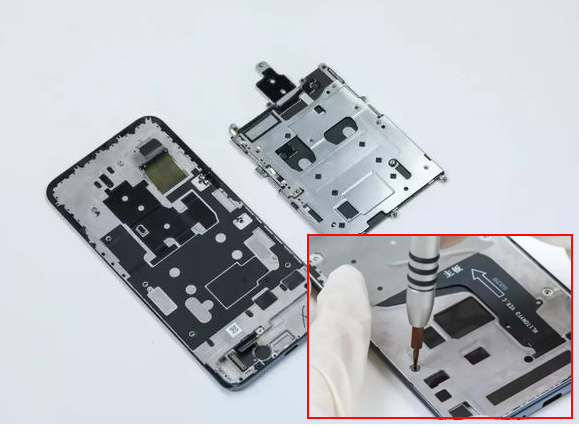

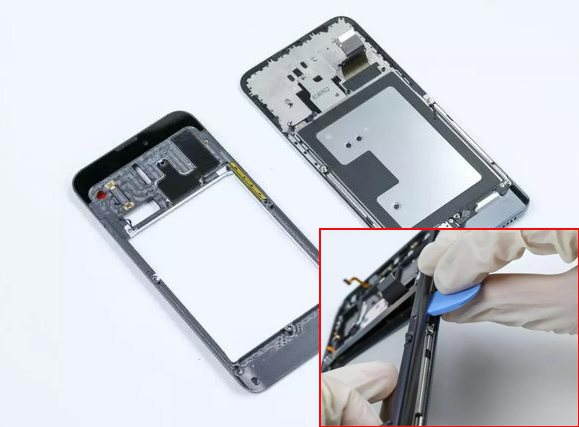

  接下来,拆下固定中框的螺钉,然后分离中框前后两部分,现在滑轨就更加清晰可见了,甚至还可以愉快地滑起来。


  荣耀Magic2采用精密机械、独创的蝶式五轨滑屏结构,将紧密的5段滑屏结构集成在内部紧凑的空间中,在头部器件区域设置了微型辅助滑轨,进一步确保了整机的贴合紧密与滑动的顺滑体验。


八、副板部分

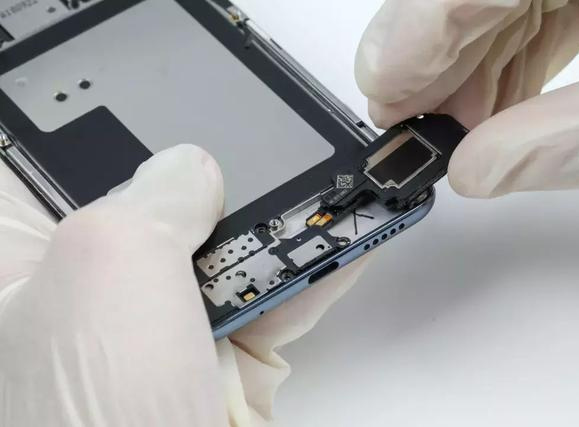

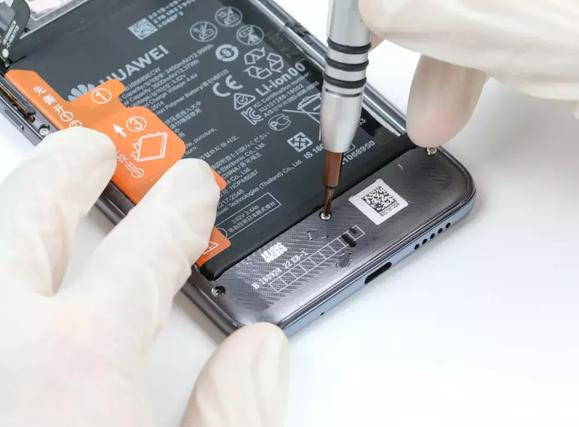

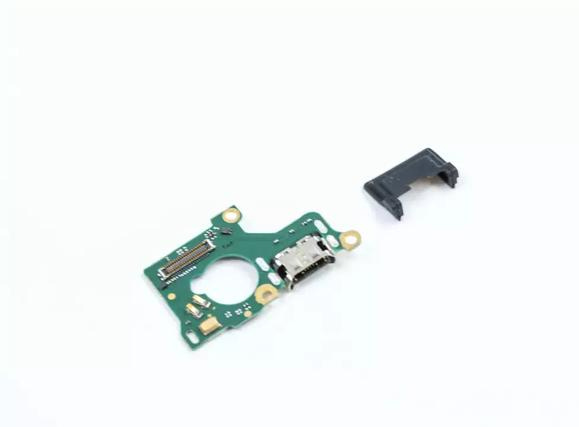

  我们再来拆副板,副板部分是固定在前半部分的中框上,我们首先把覆盖在副板上的精雕纹理取下, 然后拆下螺钉,依次取出音腔、马达和副板。


荣耀Magic2拆解

荣耀Magic2拆解

九、指纹部分

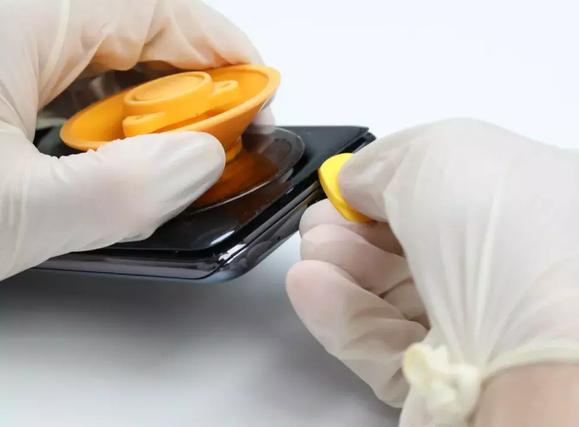

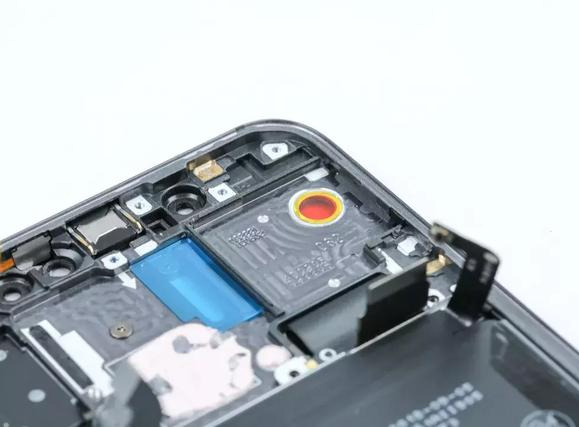

  接下来,我们再把手机屏幕部分放在加热台上并撬开,这里就能看到屏内光学指纹的部分啦。

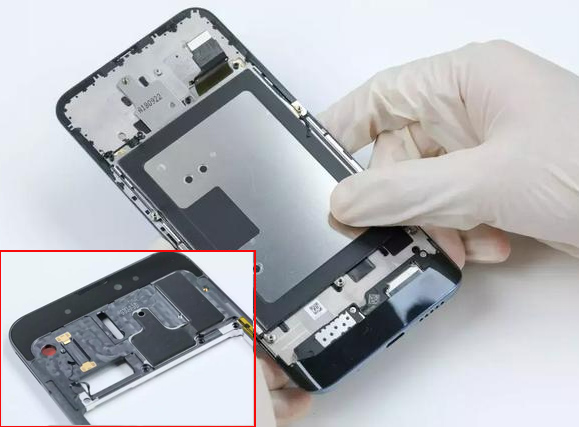

  把前中框上固定滑轨的螺钉拆下,到这里,我们就可以完整地看到荣耀Magic2的滑轨了。

荣耀Magic2拆解

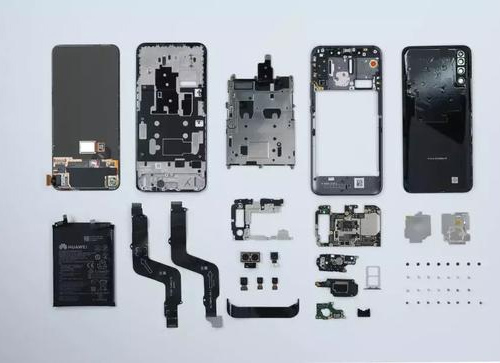

  最后,附上一张荣耀Magic2拆解全家福

荣耀Magic2拆解
