魅族X智能手机真机拆解
魅蓝X作为新系列产品，依然定位青年良品。魅蓝X首发采用联发科Helio P20处理器，Helio P20采用16nm制造工艺，拥有8个A53核心，核心频率达到2.3GHz，首次搭载高速低功耗LPDDR4X内存，下面对魅族X进行拆解！

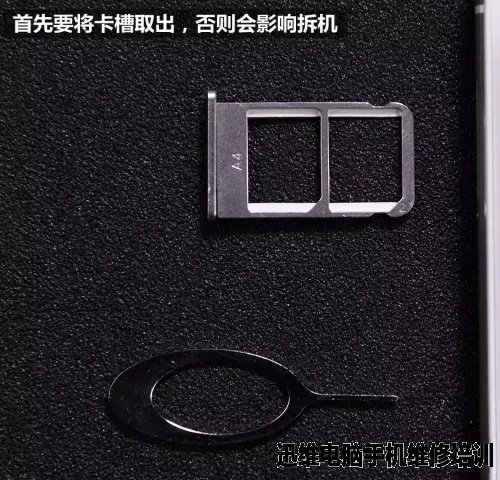

首先将卡槽取出，否则会影响拆机。
首先将卡槽取出，否则会影响拆机。
图1 魅族X拆解

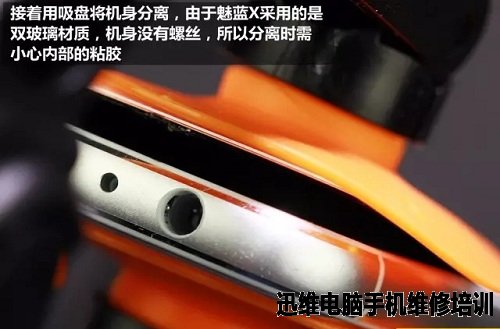

接着用吸盘将机身分离，由于魅蓝X采用的是双玻璃材质，机身没有螺丝，所以分离时需要小心内部的粘胶。
图2 魅族X拆解

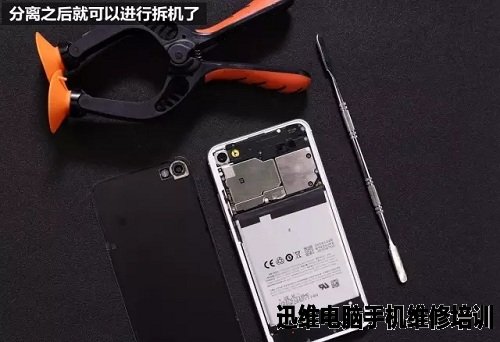

分离之后就可以进行拆机了。
图3 魅族X拆解

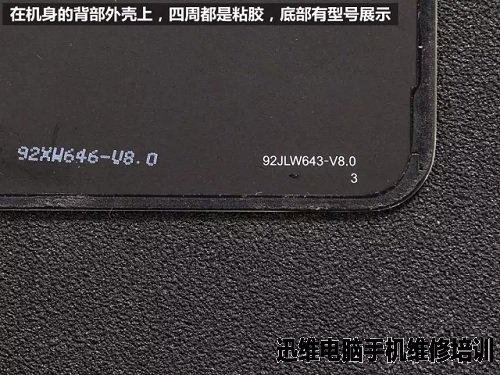

在机身的背部外壳上，四周都是粘胶，底部有型号展示。
图4 魅族X拆解

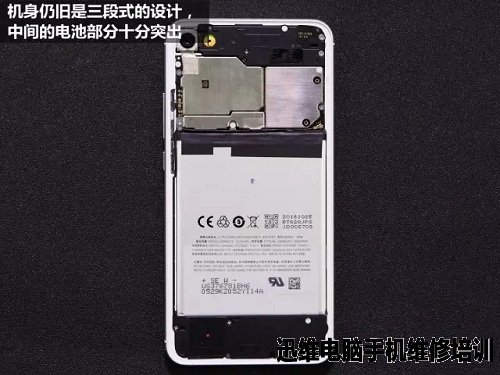

机身仍旧是三段式的设计，中间的电池部分十分突出。
图5 魅族X拆解

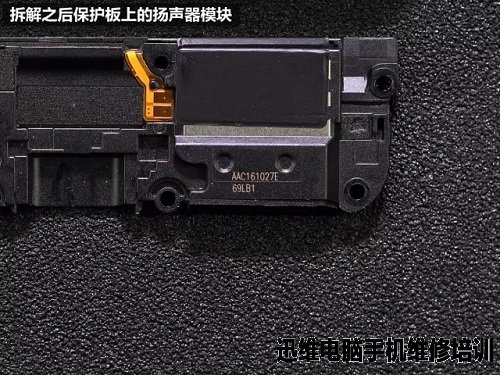

拆解之后保护板上的扬声器模块。
图6 魅族X拆解

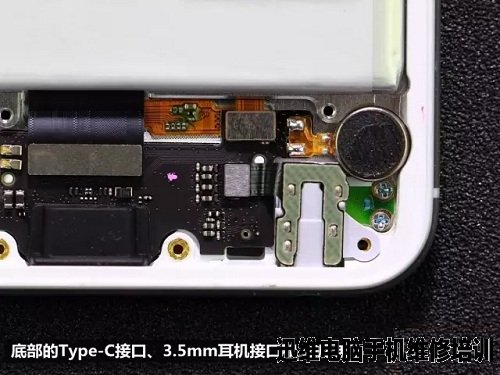

底部的Type-C接口、3.5mm耳机接口和主板电池。
图7 魅族X拆解

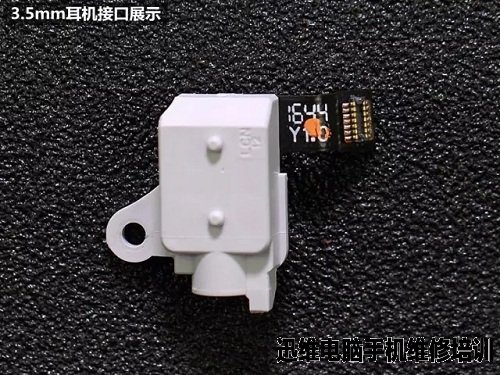

3.5mm耳机接口展示。
图8 魅族X拆解

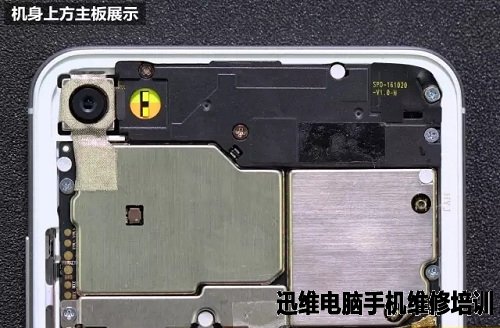

机身上方主板展示。
图9 魅族X拆解

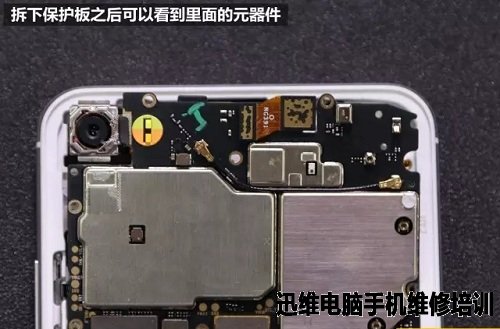

拆下保护板之后可以看到里面的元器件。
图10 魅族X拆解

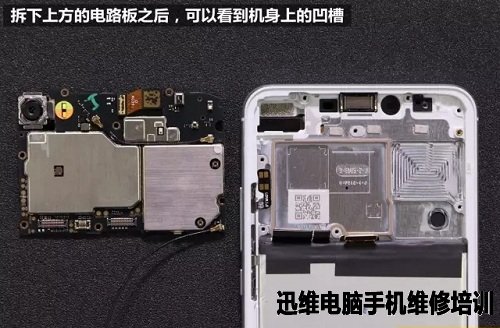

拆下上方的电路板之后，可以看到机身的凹槽。
图11 魅族X拆解
上方的前置摄像头型号。
图12 魅族X拆解

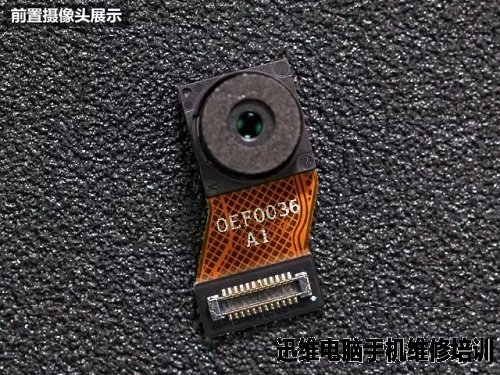

前置摄像头展示。
图13 魅族X拆解

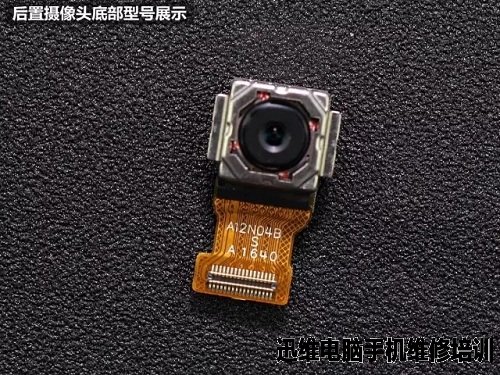

后置摄像头底部型号展示。
图14 魅族X拆解

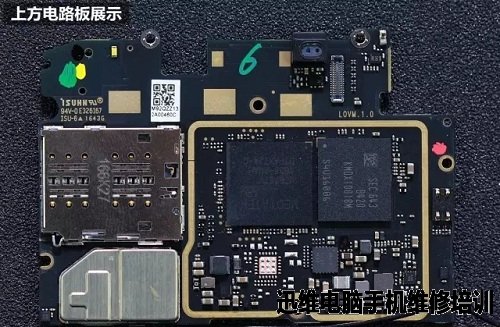

上方电路板展示。
图15 魅族X拆解

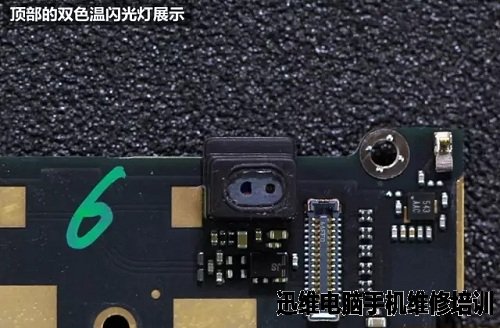

顶部的双色温闪光灯展示。
图16 魅族X拆解

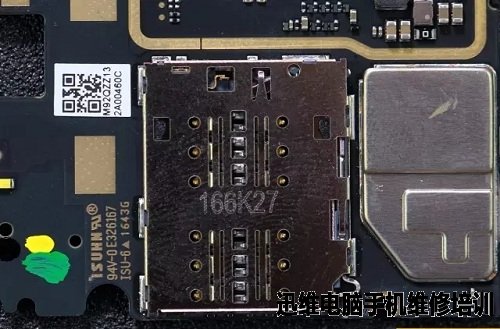

卡槽与部分型号展示。
图17 魅族X拆解

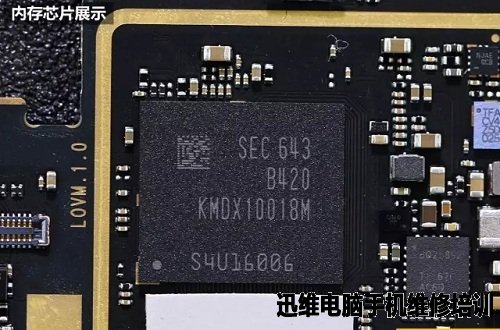

内存芯片展示。
图18 魅族X拆解

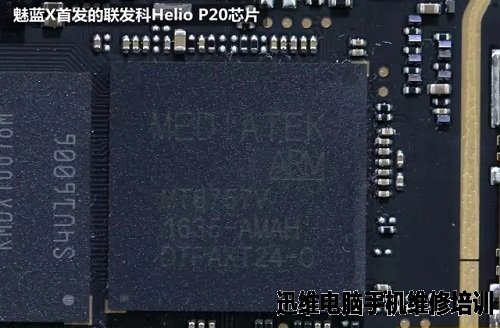

魅蓝X首发的联发科Helio P20芯片。
图19 魅族X拆解
图20 魅族X拆解

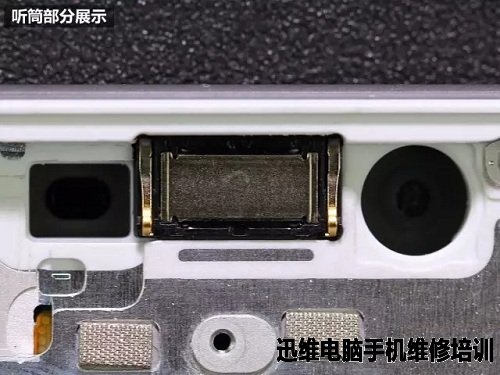

听筒部分展示。
图21 魅族X拆解
电池参数展示。
图22 魅族X拆解

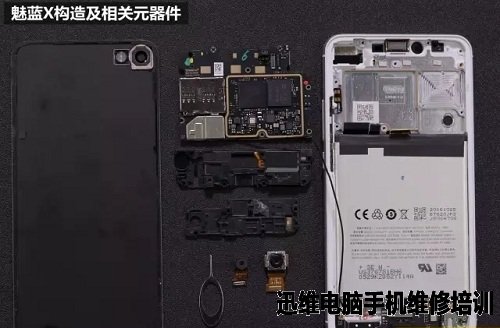

魅蓝X构造及相关元器件。
图23 魅族X拆解
