　　机器型号：iPhone6 Plus

　　故障描述：

　　接一台iPhone6 Plus，客户描述有免提、有铃声、放音乐正常，但是无送话无听筒。

iPhone6 Plus音频电路通病维修图1

　　维修过程：

　　根据维修经验判断，此现象属于苹果6系列通病，于是拆下主板，取下音频编解码芯片U0900，检测I2S总线电路，发现打值芯片焊盘的A9脚值为无穷大，红色脚为A9脚。如图：

iPhone6 Plus音频电路通病维修图2

　　此脚在原理图中的位置：

iPhone6 Plus音频电路通病维修图3

iPhone6 Plus音频电路通病维修图4

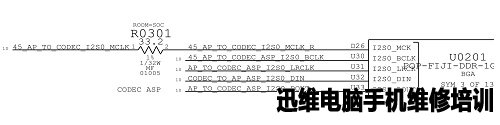

　　通过原理图发现U0900芯片的A9脚是串联电阻R0301后再通往CPU的，电阻的阻值33.2欧姆，此脚正常是应该有二极体值的，测量发现R0301的1脚是有二极体值，于是更换R0301，更换后一切正常，免提、送话、听筒等故障消失。

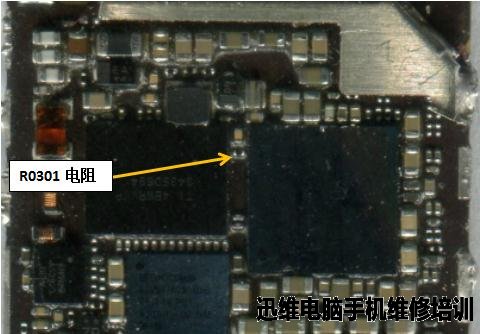

　　R0301在实物中的位置如图：

iPhone6 Plus音频电路通病维修图5

————完————
