三星R428花屏显卡故障维修案例

更新时间:2016-05-31 浏览量:809

  型号:三星r428

  板号:BA41-01215A REV:MP1.6

  显卡型号:N11M-GE1-B-A3

  故障:三星r428显卡故障造成花屏

  三星R428花屏显卡故障维修方法/步骤:

  同行拿来一台三星R428笔记本,由于显卡问题造成花屏。开机测试花屏,可能图片不是很清楚,但可以看出LOGO是一条一条线,并且LOGO后的字花得看不见。

三星R428花屏显卡故障维修 图1
三星R428花屏显卡故障维修 图1

  把板拆下来后,板号特写图:


三星R428花屏显卡故障维修 图2
三星R428花屏显卡故障维修 图2

  把散热取下来发现风扇口堵满灰,然后加焊显卡、清灰。冷却后上电,还是花屏,难道显卡坏了,于是只能换显卡试试,料板找了个外观一样,型号不同的显卡。原显卡型号是:N11M-GE1-B-A3,而我找的料板是:N10M-NS-B-B1。之前修过的一台三星R429的是不显示,显卡坏,也是料板找的外观一样,型号不一样的完美代替。在论坛没找到N11M-GE1-B-A3能否用N10M-NS-B-B1代替的相关资料,先换上试试,拆桥植球,然后上电,可故障依旧,还是花屏,但至少证明了N11M-GE1-B-A3用N10M-NS-B-B1代替成功。

  再仔细检查,发现CPU座的背面的NEC大电容,但PM45的双桥架构,有独显,感觉花屏跟它的可能性不大,于是问了下同行,说也有可能是它的原因。

  备注:开始以为显卡导致的花屏时,避免返修当时只是加了个电解电容,没换NEC大电容,换了之后,果然还是花屏。下图是换好电容后的特写图。

三星R428花屏显卡故障维修 图3
三星R428花屏显卡故障维修 图3

  然后看图纸,查显卡所有供电:P3.3V、P1.05V、P1.8V、EGFX_CORE、P1.5V,然后对着板一个个测,电压也全都有。

  就剩下显存了!于是又找到料板,三星R428的显存是:K4W1G1646E-HC12,因为之前没有换过显存的经历,为了验证具体哪一颗坏和换了之后会不会不显示,所以拆一颗换一个,上一次电,逐个排查。

  于是料板拆显存,手工植球,拆原机显存、拖锡、上显存,前三个显存换完后,故障依旧。

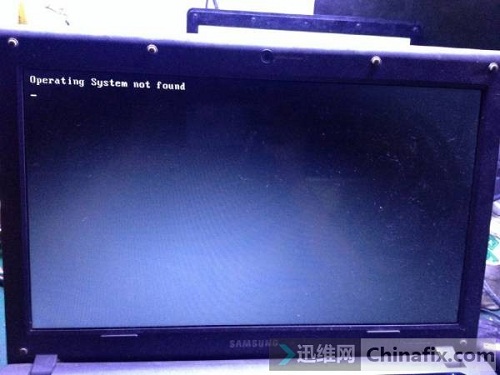

  在吹最后一个显存的时候,风枪刚放上去没多久,就听到芯片爆裂的声音,吹其他三个都没这现象,换好最后一个显存后,冷却上机,不花屏了,故障解除。三星R428完美亮机。

三星R428花屏显卡故障维修 图4
三星R428花屏显卡故障维修 图4

三星R428花屏显卡故障维修 图5

三星R428花屏显卡故障维修 图5

  本文作者:迅维ID:哎哟不错
