如何将笔记本独显改集显?

来源:迅维职业技能培训中心    更新时间:2017-12-20    浏览次数:

  科技飞速发展的今天,大部分笔记本都有集成显卡和独立显卡,笔记本的独立显卡的意思是有独立的显卡核心芯片,并不是像台式机的概念是一个“独立的卡”,在使用过程中,可以独显和集显之间进行切换。若是独显出现故障无法修复时,我们可以将独显改成集显。那么如何将笔记本独显改集显呢?下面给大家介绍一下笔记本独显改集显的方法。

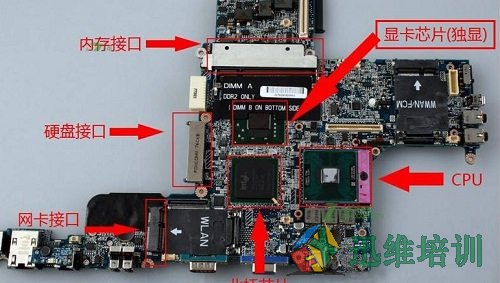

如何将笔记本独显改集显 图1
如何将笔记本独显改集显 图1

一、INTEL 4 系列以前的双桥架构,如何将笔记本独显改集显

北桥有集成显卡功能的,如:GM45/GL40等,按以下方法更改:

1、改动LVDS跳线电阻到北桥

2、改动EDID屏读取总线北桥

3、改动高压控制、屏供电开启信号到北桥

4、部分机型需重新刷入集显BIOS

5、检查集显模块是否有供电,如果没有,人为改好集显模块供电

6、检查时钟

7、屏接口到北桥之间没有跳线电阻的不能改,改的时候要注意图纸中的标识,如IV@EV@UMADIS......等等

8、改集显时,只改LVDS模块,满足北桥LVDS模块的工作条件,CRT模块、HDMI模块、TV模块不用改,因为这三个模块一般不采用

北桥没有集成显卡功能的,如PM45/965PM等,按以下方法更改:

1、更换带集成显卡功能的北桥

2、改供电给北桥的集显模块(LVDS模块)

3、LVDS信号改由北桥输出

4、改动EDID屏读总线

5、刷回集显BIOS

6、改动高压控制、屏供电开启信号

7、检查集显时钟

7、屏接口到北桥之间没有跳线电阻的不能改,改的时候要注意图纸中的标识,如IV@EV@UMADIS......等等

8、改集显时,只改LVDS模块,满足北桥LVDS模块的工作条件,CRT模块、HDMI模块、TV模块不用改,因为这三个模块一般不采用。

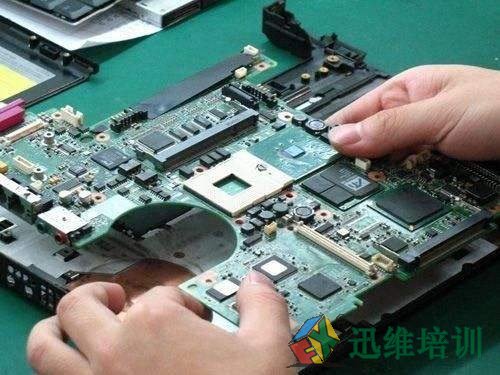

如何将笔记本独显改集显 图2
如何将笔记本独显改集显 图2

二、INTEL 6、7 系列的如何将笔记本独显改集显

1、集显被屏蔽的不能改(图纸搜VAXG信号,看有没有被接地)

2、直接去掉几个PCIE总线耦合电容,让CPU认不到独显即可

3、断开独显供电(包含主供电、二级供电)

4、拆除独显芯片

5、在BIOS里面直接关掉独显

6、6系列机型独显改集显不用重刷BIOS

7、屏接口到桥之间没有跳线电阻的不能改,改的时候要注意图纸中的标识,如IV@EV@UMADIS......等等

8、改集显时,只改LVDS模块,满足北桥LVDS模块的工作条件,CRT模块、HDMI模块、TV模块不用改,因为这三个模块一般不采用。

如何将笔记本独显改集显 图3
如何将笔记本独显改集显 图3

三、AMD双桥的如何将笔记本独显改集显

1、AMD的北桥都集成了显卡功能。

2、直接拆除独显,改动LVDS跳线电阻,改动高压控制、屏供电开启,改动EDID读屏总线。

3、增加北桥集显模块供电、时钟。

4、部分机型需要重新刷写集显BIOS。

5、屏接口到桥之间没有跳线电阻的不能改,改的时候要注意图纸中的标识,如IV@EV@UMADIS......等等。

6、改集显时,只改LVDS模块,满足北桥LVDS模块的工作条件,CRT模块、HDMI模块、TV模块不用改,因为这三个模块一般不采用。

  笔记本独显改集显,并不是所有机器都能改,也不是所有机器都能改成功,采用NV显卡的要注意OPTIMUS模式切换,采用AMD显卡的要注意BACO模式切换。


本文作者:迅维培训笔记本维修金牌讲师——月饼老师
