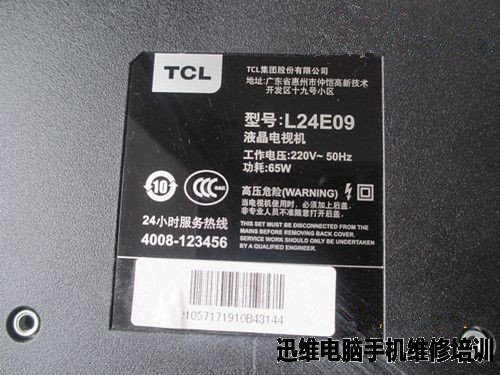

TCL液晶电视L24E09有声灰屏维修一例

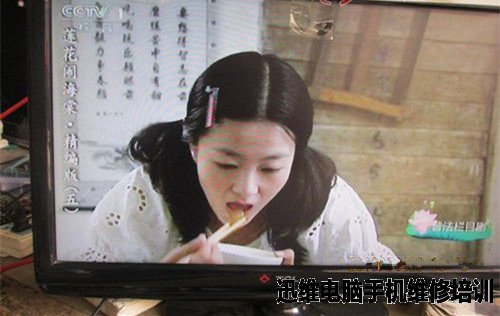

接修一台王牌24寸液晶电视机，故障现象是开机灰屏，伴音及操作功能正常。
TCL液晶电视L24E09有声灰屏维修（图1）
据故障现象说明电源及背光部分工作正常，问题可能出自屏或者逻辑板上面。拆机后通电检查主板LVDS输出端，测其屏供电5V及信号电压均正常，说明主板应该工作正常，基本确定故障在屏组件上面（该机逻辑板与屏是一体的）。

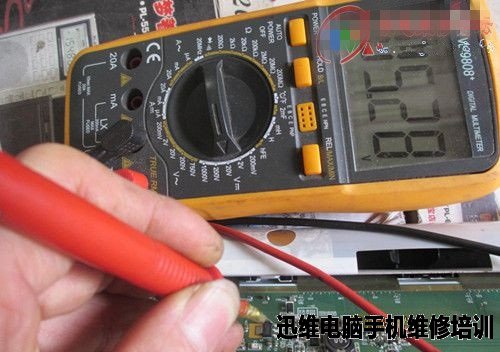

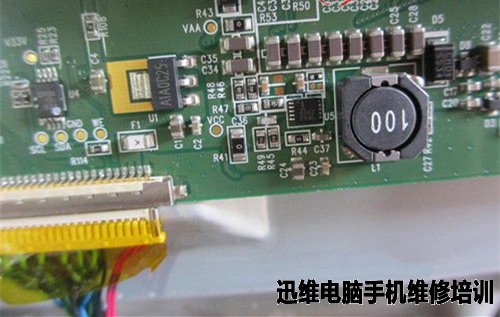

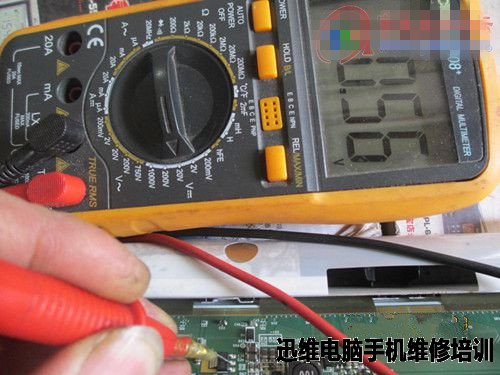

拆开屏组件的防尘胶片后，发现该机逻辑板型号为M236H1-L01-X+G。通电测试PANEL VCC为5.28V，VAA为13V，测试U1 A1AOC25 LDO输入脚5.28V，输出脚却为0.56V！
拆开屏组件的防尘胶片后，发现该机逻辑板型号为M236H1-L01-X+G。通电测试PANEL VCC为5.28V，VAA为13V，测试U1 A1AOC25 LDO输入脚5.28V，输出脚却为0.56V！
TCL液晶电视L24E09有声灰屏维修（图2）
TCL液晶电视L24E09有声灰屏维修（图3）
断电后测试U1输出端对地电阻并没有短路现象，说明LVDS信号接收和时序控制CM2713A应该正常，判定U1 A1AOC25损坏。
TCL液晶电视L24E09有声灰屏维修（图4）

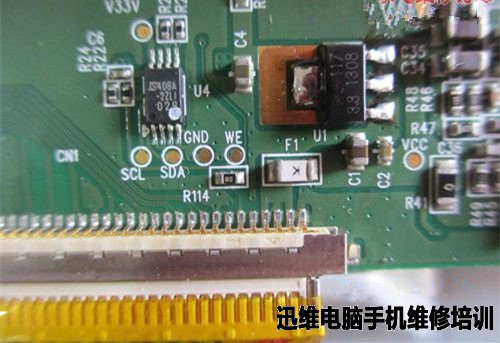

查资料却不知道A1AOC25是输出多少V的LDO，经过测试发现U1的输出端和V33V直通！判定U1是输出3.3V的LDO，直接用1117-33代换后试机修复。
TCL液晶电视L24E09有声灰屏维修（图5）
TCL液晶电视L24E09有声灰屏维修（图6）
