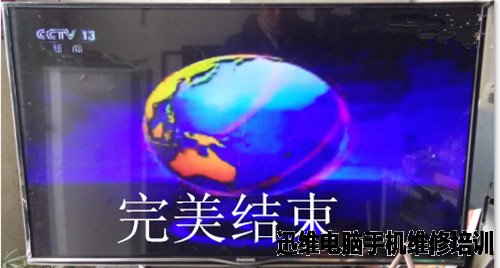

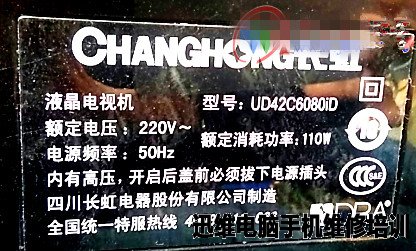

接修一台长虹42寸液晶电视，用户描述说开机正常，但是不定时会出现关机，只有重新关闭电源再开机才能正常工作，但是看不了多久还是老样子。当用户面试机貌似一切正常，观看大概十几分钟，真的如用户所说，图声全无，看来电视确实是有问题了。机型如下图：


长虹UD42C6080ID液晶电视自动关机维修（图1）


长虹UD42C6080ID液晶电视自动关机维修（图2）



　　打开后盖，开机测副电源12V正常（此机待机电压是12V）。主电源12V、24V也正常，那就等吧！不到十分钟，电视又图声全无，赶紧测主电压12V和24V，发现为0，PFC300V左右，副电源12V却在7-8V之间波动，第一反应就是副电源坏了，可是仔细研究电路后发现此机副电源输出有点与众不同。

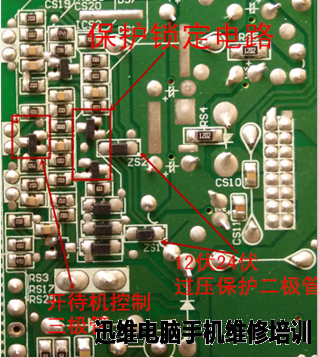

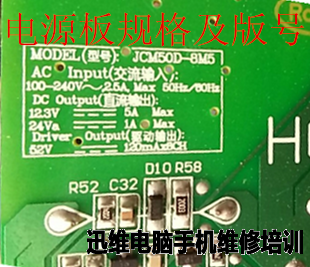

　　副电源产生的12V经过一个二极管后和主电压产生的12V相连，然后再经过排插去主板，也就是说副电源产生的12V在正常开机后主板所需的12V电压是主电压产生的12V提供，只有待机时才用到副电源产生的电流较小的12V电压。分析后觉得副电源应该没事，只是某处有故障了，主电源停止工作，副电源产生的12V电流太低，不足以提供主板所需电压被拉低了而已。版号和检修部位如下图：


长虹UD42C6080ID液晶电视自动关机维修（图3）


长虹UD42C6080ID液晶电视自动关机维修（图4）



　　首先测开待机电压是4V左右，基本正常，看来待机电压降到8V也能够提供电压。测得主电压和PFC供电消失，顺电路查找供电三极管截止，B极没电压，但是C极19V正常，进一步检查光耦处于截止状态，看来待机电路或者保护电路动作了，短路开待机光耦3、4脚强制开机一切正常，长时间试机不再关机。抱着偷懒的态度将此机三个光耦全部换了，还是不行，算了还是好好检查吧！

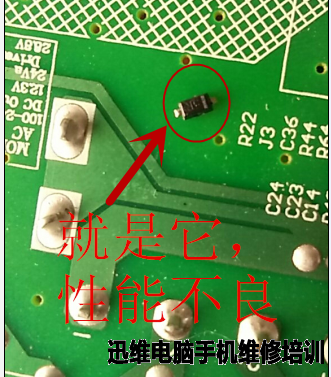

　　检测光耦初级没有电压，说明有可能保护电路启动了，恢复光耦3、4脚的短路点，检查保护电路。此机保护电路有两个二极管组成的保护锁定电路，一旦电路保护启动，不关闭电源不会解除保护，检查保护电路三极管的工作状态，发现上面一个三极管的B极在开机后电压持续上升，当升高到1V左右时电视声光全无，拆了此三极管正常，三极管测量没问题，将12V过压保护二极管拆了不行，把24V过压保护二极管拆了后1V左右的电压消失，恢复此三极管，一切正常，不再关机，说明就是这个稳压管漏电造成的电源保护，找一个27V稳压管换之，故障排除。

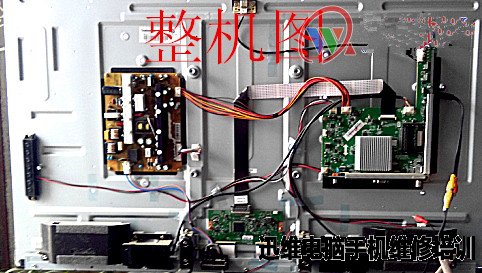

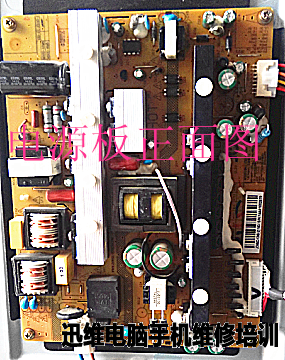

长虹UD42C6080ID液晶电视自动关机维修（图5）


长虹UD42C6080ID液晶电视自动关机维修（图6）


长虹UD42C6080ID液晶电视自动关机维修（图7）



　　此例是在没有图纸的情况下根据线路走向以及分析电路工作状态维修成功的，没有图纸，一定得仔细地研究电路走向和各个单元电路的工作状态，切不可盲目的乱拆乱卸，只要够细心，电源板在没有图纸的情况下修复率能达到百分之九十以上 。 这个电视从始至终的维修过程就是：短路开待机3、4脚，确定故障在初级还是次级；换掉易损元件光耦；拆掉保护三极管进一步确定故障范围；锁定故障是24V过压保护二极管不良；换掉故障排除。
