海信LED39K300J液晶电视灰屏故障维修一例

更新时间:2017-02-22 浏览量:1537

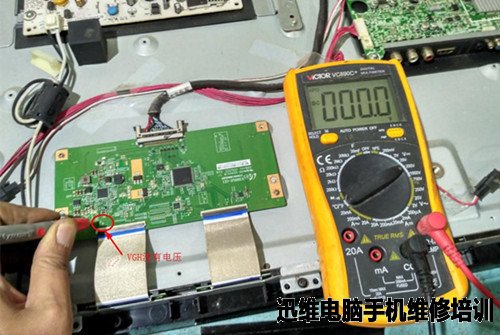

  几天前同行朋友送来用台海信LED39K300J液晶电视,故障为灰屏(灰屏就是背光会亮,没有图像)。同行朋友说他怀疑是逻辑板的问题,买逻辑板换上,故障依旧。拆机开始检查,先检查主板各个电压点 12v,5.1v 3.3v 1.8v都正常,检查逻辑板12v供电电压也正常,直接检查VGH VGL电压点为0v。

  海信LED39K300J液晶电视灰屏故障维修
海信LED39K300J液晶电视灰屏故障维修(图1)

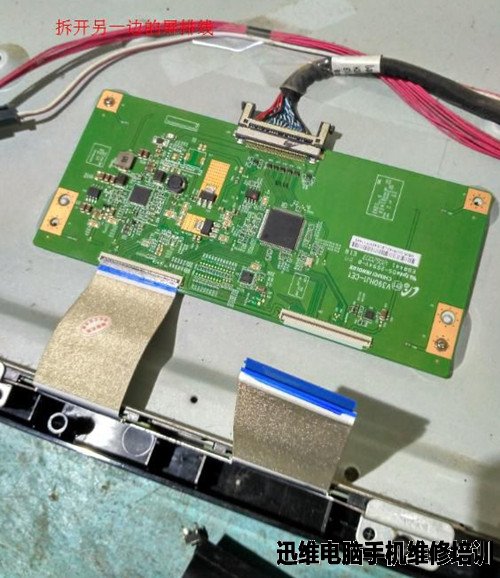

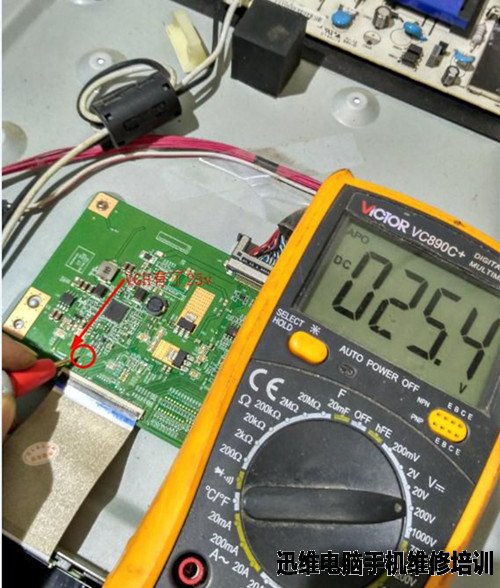

  由于逻辑板同行朋友之前有换过,所以没再考虑逻辑板,怀疑是屏或屏边板的问题。该机的逻辑板是双排线与屏连接,先断开逻辑板与屏之间的一条排线,再测试VGH脚的电压恢复了25v,由此可以判断屏边板有可能短路保护了。

  海信LED39K300J液晶电视灰屏故障维修
海信LED39K300J液晶电视灰屏故障维修(图2)

海信LED39K300J液晶电视灰屏故障维修
海信LED39K300J液晶电视灰屏故障维修(图3)

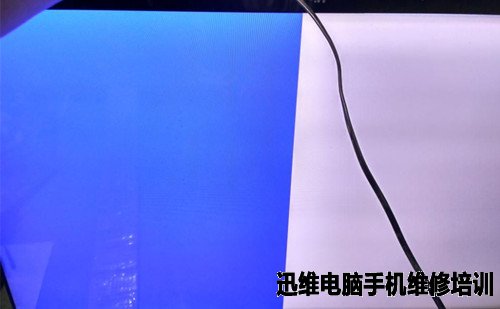

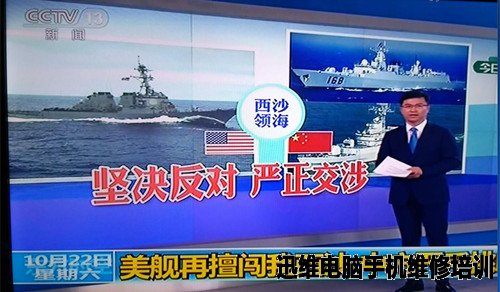

  拆掉一条屏排线VGH电压正常, 屏也点亮了,屏是这样的。

海信LED39K300J液晶电视灰屏故障维修
海信LED39K300J液晶电视灰屏故障维修(图4)

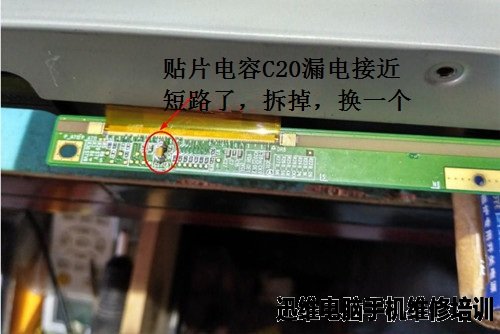

  到此可以判断是屏边板的问题,开屏检查,屏边板的元件比较少,由简单到复杂的思路,先检查几个贴片电容会不会漏电,当检查到贴片电容C20时发现这个电容严重漏电接近短路,拆下电容再测一下有20左右欧姆的漏电电阻,真凶终于找到了。拆掉电容,不知道这电容容量多大的,所以随便拆一个体积差不多的换上试机,久违的蓝屏出来了接上信号OK,此机修复。


海信LED39K300J液晶电视灰屏故障维修(图5)

海信LED39K300J液晶电视灰屏故障维修
海信LED39K300J液晶电视灰屏故障维修(图6)

海信液晶电视主题帖:http://www.xinxunwei.com/yjwx/11296547.html
