海信TLM32V88PK液晶电视 不开机 图像偏红故障维修

更新时间:2017-03-15 浏览量:690


  机器型号:海信TLM32V88PK液晶电视

  故障现象:不开机 图像偏红

  接一台海信32寸TLM32V88PK液晶电视,据用户描述平时是当显示器使用,电脑主机正常,显示器不通电,打开显示器电源开关机内响了一下。

  维修过程:

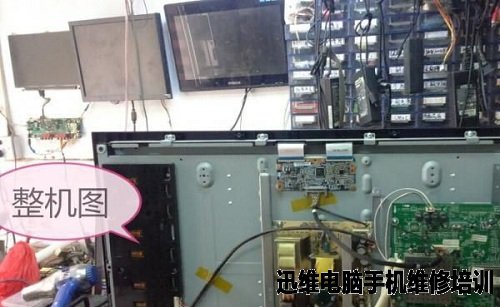

  拆机检测。

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图1
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图1

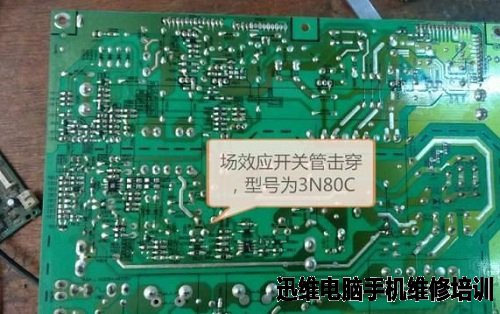

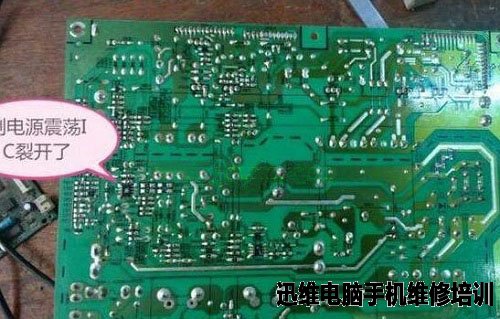

  测5V电压没有,拆下电源板,目测副电源震荡IC裂开,测得副电源场效应管击穿。

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图2
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图2

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图3
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图3

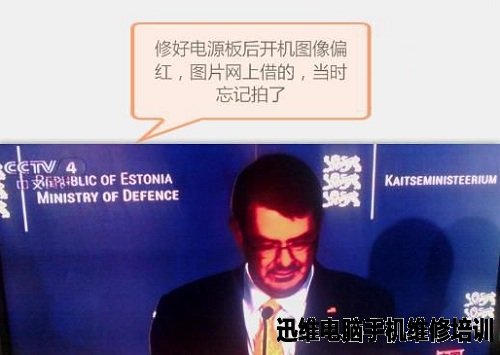

  其它均无异常,找图纸找到型号换上坏件,测试副电源输出正常,单独启动电源板背光及各路电压输正常,上机正常开机了,一看图像有点偏红,特别是人脸。

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图4
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图4

  致电用户,说这问题之前就有,而且自己还换了显卡跟VGA线,后来就没理它,跟用户说明这情况,并且其它电路还有问题,用户同意维修。

  继续修,观察菜单字体基本正常,试着从A-V,T-V模式输入图像,故障依旧,说明切换通道部分基本正常,问题在主板或逻辑板还有屏线上,用点屏工具点屏,故障依旧,排除主板及屏线故障。

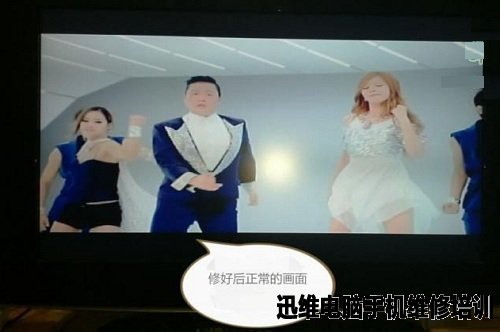

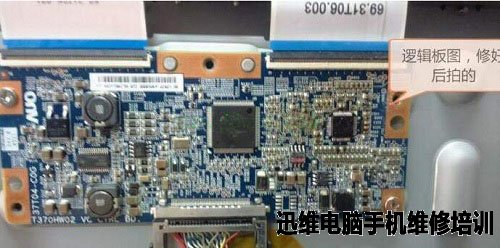

  不插屏软排线手摸逻辑板芯片AS15-HF温度明显偏高,试着代换,植上逻辑板芯片,上机正常的画面出现了。

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图5
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图5

  试机一小会儿,手摸AS15-HF温度还是偏高,温度高开机时间长这故障会重现,需要改良一下!

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图6
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图6

海信TLM32V88PK液晶电视 不开机 图像偏红维修 图7
海信TLM32V88PK液晶电视 不开机 图像偏红维修 图7

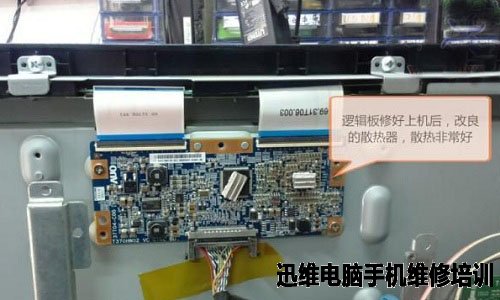

  加装了小铝散热器,小铝片是从移动EVD主板芯片上拆下来的,装上试机看了一部电影,温升正常,装机。
