LG32寸液晶电视机维修

更新时间:2016-03-30 浏览量:1329

  机型:32LG30R-TA

液晶电视机

液晶电视机

  故障现象:插上电后,电源指示灯不亮,不开机。

维修过程:

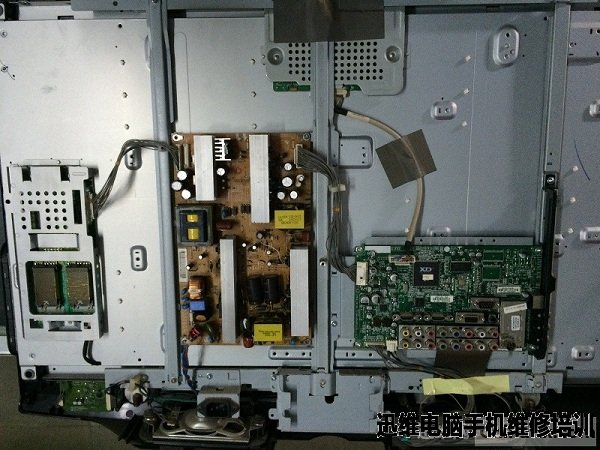

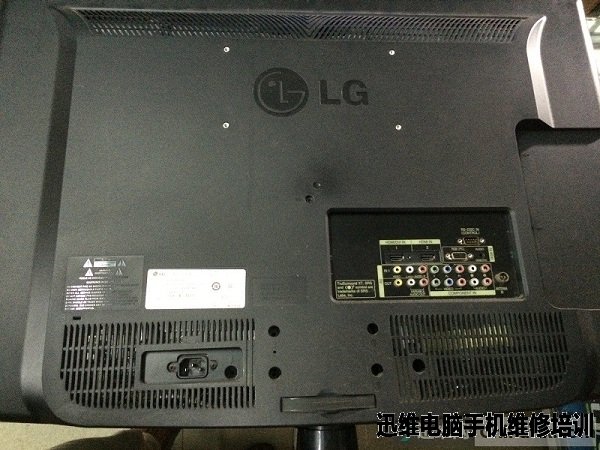

  1、通过故障现象,初步判断为电源部分的故障。迅速拆机,打开后盖,看到了内部结构:

液晶电视机

  2、再次插上电源,测试它的5V、12V待机电压,发现无输出。

液晶电视机

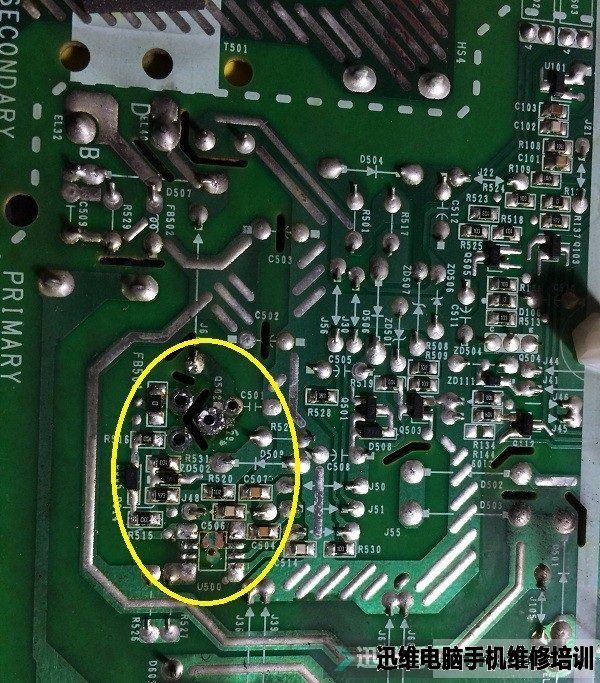

  3、查待机电路,发现开关管Q502的D、G、S极短路了,如下图:

液晶电视机

  4、根据以往的经验判断,开关管的损坏必定与电源芯片有关,即使发现开关管坏了,绝不能单独的更换开关管,一定要和电源芯片一起换掉,否则……Bang!……,哈哈。电源芯片的型号是NCP1207A,如下图:

液晶电视机

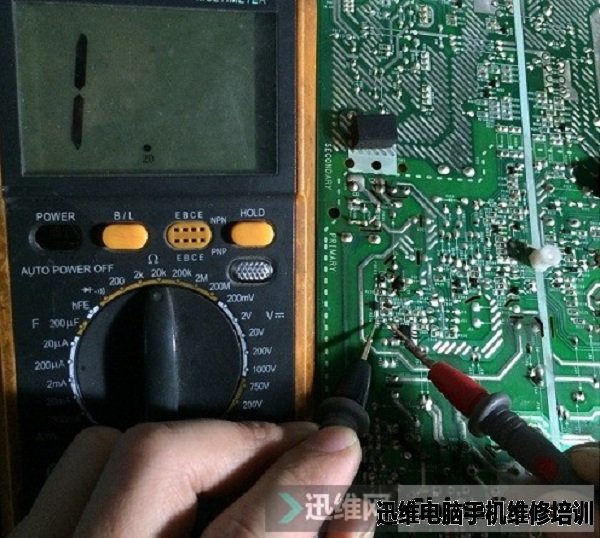

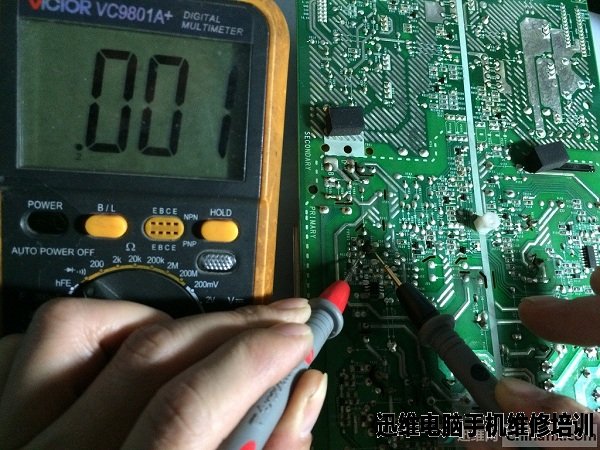

  5、再仔细测量后,发现开关管G极的限流电阻R515、R516都变得无穷大了!

液晶电视机

  6、像这种情况,如果能找到合适的电源芯片、开关管代换的话,其实很容易就能修好它,可惜我从来没买过这些料,只有通用代换的5L0380R电源模块,看来这次也只能用这种模块代替了。于是拆下原来和电源芯片和开关管:

液晶电视机

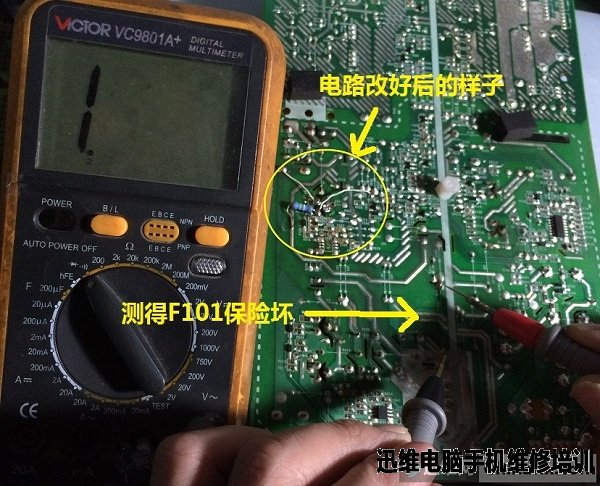

  7、把5L0380R电源模块改好后,在上电之前经过一番仔细测量,发现还有个漏网的损坏元器件,它就是F101保险。其这早就应该查到了,因为所有的电源板只要开关管损,保险是必坏的。

液晶电视机

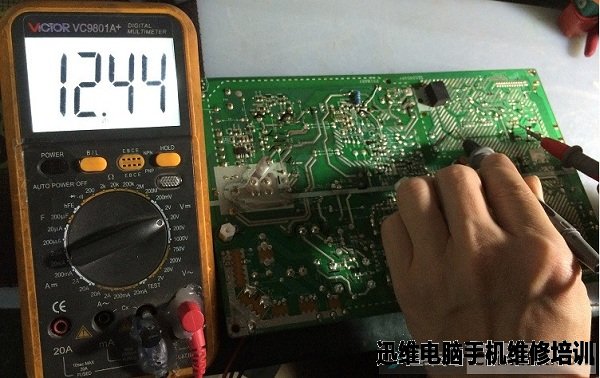

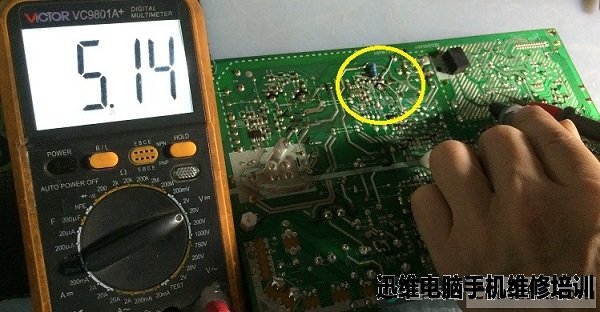

  8、更换损坏的保险后,通电测量,发现5V、12V待机电压正常输出:

液晶电视机

液晶电视机

  9、把电源板装回去,插好各种排线,通电后开机,屏幕正常显示:

液晶电视机

  此机到此修复!下面,再次奉上5L0380的改线方法,请看下图:
液晶电视机

5L0380改线方法:

  1、把原来的电源芯片和开关管拆掉;

  2、把开关管原来的G\S相连的线路断开,

  3、把0380模块第4脚翘起来,1、2、3装入原开关管位置;

  4、把0380模块1脚接地(大电容的负极);

  5、把0380的第3脚通过飞线连接到持续供电二极管负极,同时从0380第3脚连接一个390K左右启动电阻到大电容正极;

  6、第0380的第4脚连接光耦第4脚(光耦的第3脚必须接地、在光耦的3、4脚之间一定要有一个100PF左右的谐振电容)
