三星液晶灯管损坏导致的亮一下后黑屏故障维修案例
更新时间:2016-11-24 浏览量:587

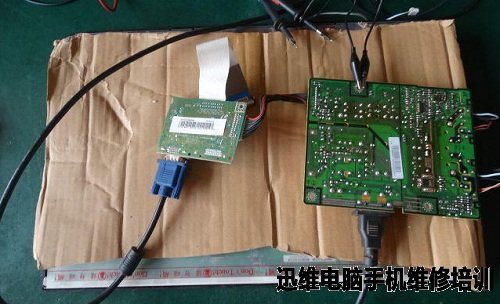

拆机,看高压板四灯接口。
![](/uploads/allimg/161124/1-16112414291U00.jpg)

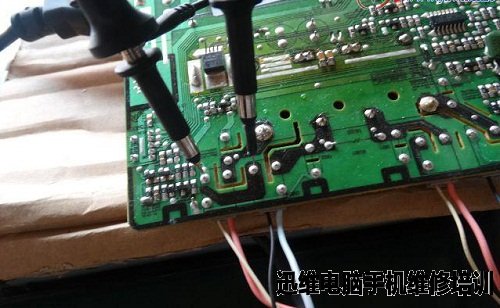

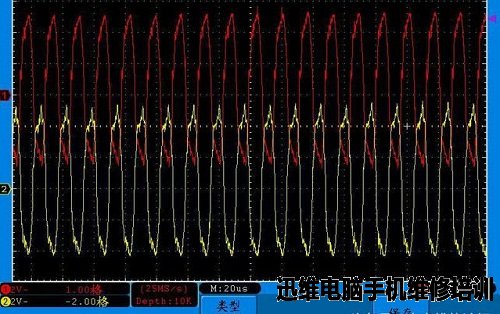

示波器测下端两个灯管插口反馈端,对比波形,两反馈信号波形相同。
![](/uploads/allimg/161124/1-161124142933H2.jpg)
![](/uploads/allimg/161124/1-161124142940919.jpg)

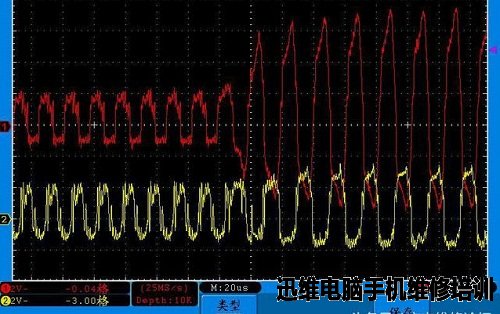

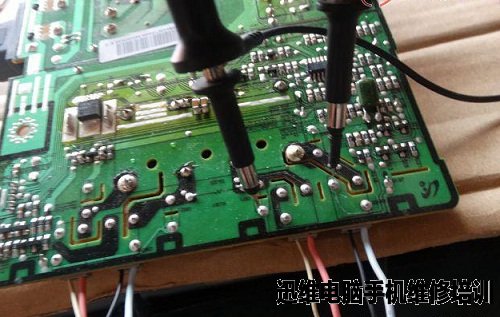

测上端插口,只见一个反馈信号正常,而另一个反馈信号相去甚远,遂判定这一条灯管有问题。
![](/uploads/allimg/161124/1-16112414295N14.jpg)
![](/uploads/allimg/161124/1-1611241430062X.jpg)

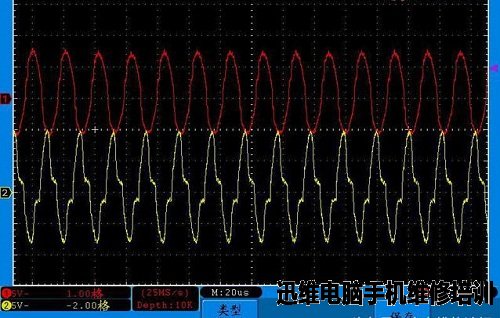

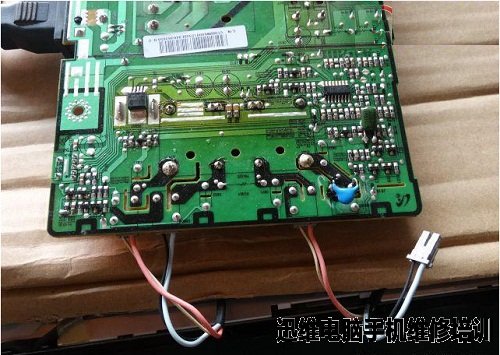

客户急用,我只好选择舍去一条灯管的维修方法,在这高压口上接一颗标示3KV27J的电容,插上其它三条灯管开机,屏幕还是一下又黑了,示波器测反馈信号,两波形还是不平衡。
![](/uploads/allimg/161124/1-161124143031110.jpg)
![](/uploads/allimg/161124/1-1611241430402F.jpg)
又在上面并联了一颗相同的电容,开机,屏幕总算不再黑屏(遗憾,亮机后没再去测对比波形)。
![](/uploads/allimg/161124/1-161124143050963.jpg)

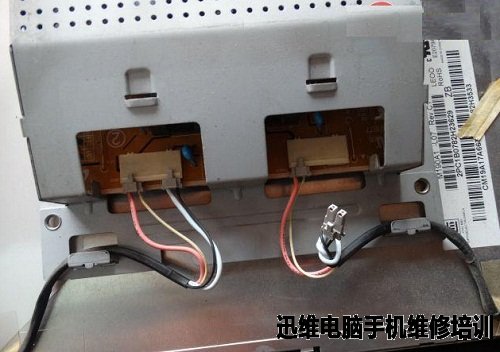

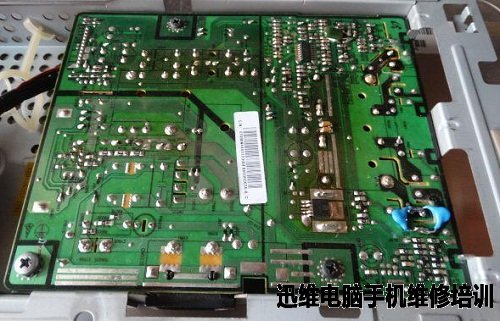

装机时,因电路板需翻转安装,所以把那两颗电容改接下端。
![](/uploads/allimg/161124/1-161124143104464.jpg)
![](/uploads/allimg/161124/1-161124143114Y5.jpg)

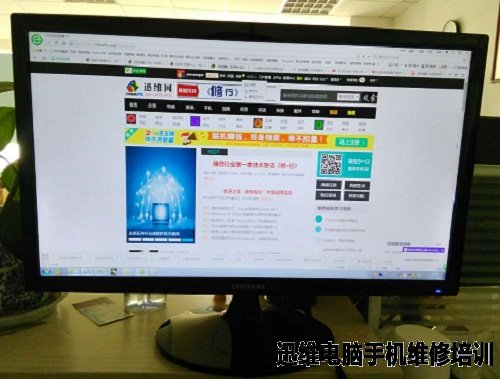

改好以后,黑屏故障修复。
![](/uploads/allimg/161124/1-1611241431253P.jpg)
