故障现象：指示灯亮绿灯，说明已在开机状态，但屏幕不亮，也无伴音。

　　维修过程：测待机5V电源电压，正常。C508两端电压有380V，略有点波动，说明PFC电路工作也正常。测12V电压在1.8-3.4V波动，24V电压在15-17V波动，不正常。

　　拆出电源板单独修理，D107正极接一只10K电阻到待机5V电源，模拟开机状态。空载时12V电压先在5-6V波动，后上升到13V左右，24V先在10多V波动后上升到27V左右。在12V和24V电源上各接一个220V100W灯泡，则12V和24都很低，类似电源负载能力差的样子。测保护电路中的Q613的b极为0V，说明保护电路未启动，可以判定该故障不是保护电路引起。

　　查12V和24V产生电路，IC607（FA5641）的6脚（VCC）有16.5V，8脚（高压检测）有17.5V，都属正常。发现Q103（2222A）用x10K档测，发现其ce结轻微漏电，用Q105（2222A）对调，故障不变。查光耦正常，代换FA5641故障不变。仔细查12V和24V产生电路的元件，没有收获。怀疑开关变压器T601（5101-06012T-0000   BCK-40-012T）不良，但是手中没有这个开关变压器可以代换。

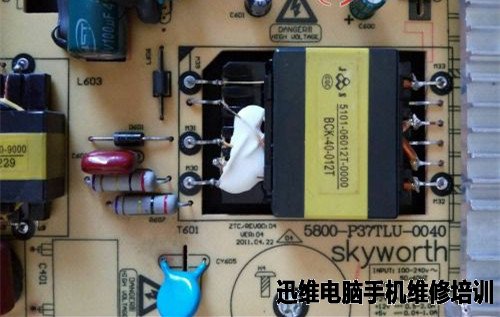

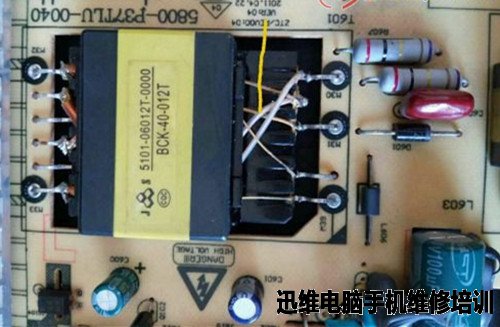

　　在修理中忽然12V和24V又正常了，装机，试机刚开始一切正常，一分钟后背光一闪一闪的，伴音也相应的出现停顿，T601严重发烫，可闻到一种焦味样的气味。仔佃观察T601发现其初级线圈有两条引线压的很紧，试着拔开一点，发现M31脚的引线被压处可以看见里面的铜，估计就是这里有短路现象。拔开后用704胶封住，试机，一切正常，T601温度也正常，故障排除。
