基地笔记本第二期唯一修得比较深的一块主板

更新时间:2014-07-19 09:38:09

本文由迅维培训实地学员原创,迅维论坛账号:路灯上的苍蝇
原文链接:
http://www.chinafix.com/thread-785538-1-1.html


一眨眼,来迅维已经四个多月,还有最后几天就要毕业了。今天,在整理图片时,看到第二期修板时拍的一些图片,删了又觉得可惜,想一想还是发个帖子吧,第一是看看这几个月自己究竟学到了什么程度,算是对这几个月的一个总结;第二,毕业后要找工作的话,老板看到我的帖子,也好知道我的能力如何,有没有达到他的要求。

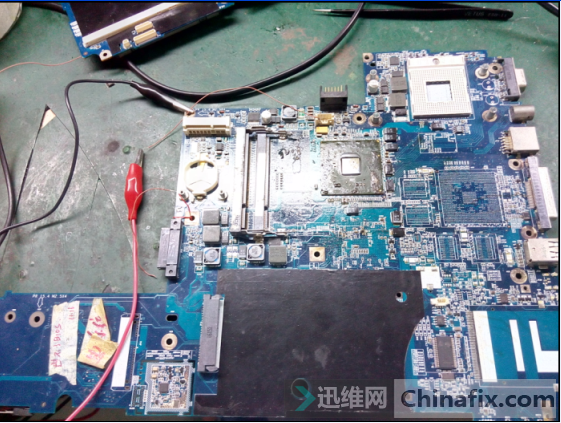

好了,开始说维修,分给我的这块板,板号是   LA-2841p
如图:

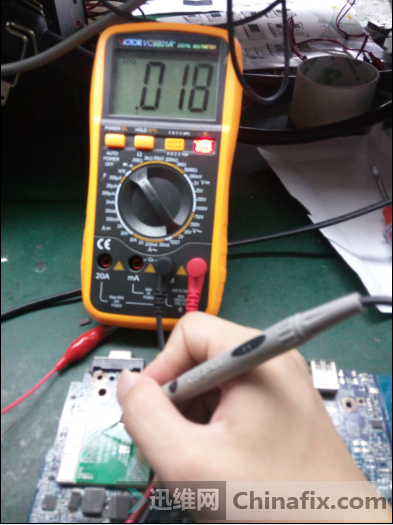

可以看到,北桥被人换过或者加焊过,由于当时只修全板,没管它。首先给各大电感打值,没发现问题,那就上电吧,没装CPU、内存,触发开关后电流一路上到0.2几,然后就卡住不动了,用万用表量各大电感电压,全部正常,只有CPU供电不对。如图:


当时就让主板通电放在一边,在电脑上找图纸,等打开图纸,给主板断电再开,打算量CPU供电芯片工作条件的时候,神奇的事情发生了,电流直接上到了0.4几,再量CPU供电,又正常了。看图:


经过反复几次测试,发现完全断电后过几分钟再开,CPU供电就不正常,如果开着放个一两分钟,关机再开又正常。这种时好时坏的故障对我来说是第一次碰到,当时没什么思路,只好先从CPU供电芯片条件开始查起,查完发现全部正常。既然工作条件正常,那就查输出的部分,用示波器量上管G级波形图:


从示波器上可以看出,G级的波形一开始是正常的,从这个波形图也无法判断到底是哪里的故障,继续往后面走。拆掉上管,量G级波形


可以看到是非常标准的波形,从这里判断芯片发出的PWM频率是完全没问题的,看来问题还在后面,于是继续用示波器抓电感后面的波形。这一张是电压不正常的波形

这一张是通电拷了几分钟,关机再开,正常的波形


第一张图,CPU供电在开机后,有过几次上升的动作,但都没达到被要求的电压,于是最后被拉低。第二张图,CPU供电电压虽然正常达到了1.5V,不过从波形来看,它的线条很粗,像有毛刺一样,如果放大来看就会是一些波浪形的线条。上课的时候老师讲过,像这种波形一般都是滤波电容不良造成,用示波器就可以很直观的判断出来。问题找到了,果断把电感旁边的两个钽电容换掉,还有两个焊盘出厂就没装的,也给它补上。后面测试了多次,无论放多久,每次CPU供电都能正常产生了。这时候全板供电已经正常了,可以还给老师交差,不过我看这板没缺什么芯片,就试着再往下面修吧。

CPU供电正常后,供电芯片就会发出VRMPWRGD,南桥收到VRMPWRGDEC发出的PWROK后,就会发出CPUPWRGDPLTRST#,经测量,以上信号全正常,当时心里觉得还挺顺利的,结果量到CPU复位的时候,电压为0CPURST#是在北桥收到南桥发出的PLTRST#后产生的,现在故障是有PLTRST#CPURST#,当时以为不装CPU就不会有CPU复位,于是跑去问黄老师,他说不装CPU也一样有CPU复位。跑回来继续查,既然PLTRST#CPUPWRGD都正常,那应该不是南桥的问题了,既然北桥收到PLTRST# CPURST#的话,那就查北桥的条件吧。一番折腾,查完了,如图:


北桥的供电条件是全部满足了,就是不发出CPURST#,中间也用示波器抓过,根本就没反应,说明是北桥完全没发出,而不是发出之后被拉低。既然北桥供电正常,再查时钟,当把主板翻到背面找到时钟芯片的时候,被吓了一跳!时钟芯片旁边一排电阻全部掉了,不是被烙铁拆下来,倒像是被用暴力抠掉的一样,有两个电阻的焊盘还一边掉了一个点,当时是泄气了,想拿过去给黄老师换板,没得逞,老师说:你把电阻补上去吧,锻炼耐心。没办法,只好又拿回来。找到两个焊盘掉了的电阻位置号,在电路图上找了下,还好,不是直接连接到桥里面,不然就没法补了。于是找了两块料板,把电阻一个个补上去,掉焊盘的就直接飞线,弄了一下午,终于补好了。看看效果


通上电再量CPU复位,这次终于出来了!




CPU复位出来就可以上真U了,找老师领了CPU和内存,装上去,抓ADS#的波形出来了


再抓LPC_FRAME#(LPC帧周期)也出来了


再量南桥BIOS1234脚都有波形(没拍照)


到这一步应该已经开始跑码,下一步就该检测内存了,于是抓内存SMBUS的波形


从波形图上来看,SMBUS只有一组的波形,老师说至少要3组才算过了内存,所以现在的故障是不过内存,之后我也试验了一下,就算不装内存,同样也有这一组波形。于是又查内存的条件,大小供电条件全部正常,到这时候是真没思路而且有点烦了,拿去问老师,阿林老师说先上假负载打值再说。当时我没买假负载这些玩意,别人也都只买了主板的,又晾了一下午。

第二天上午买了一套假负载,一打值果然发现了问题,有两根地址线阻值变小了!


刚拿到板就觉得北桥可能有问题,没想到修了一圈,绕回来最后果然它也有问题。问题找出来了,于是把板给黄老师又换了一块,可是修着这块板,脑子里还是想着那一块,都修到最后这一步了,如果不换桥试试真的有点不甘心,想一想来迅维几个月,还真没在一块好板上换过桥呢,就当练练BGA吧,当时心里这样想,于是又把板拿了回来,换桥!

从料板堆里找了两块同样是945北桥的板,刷上焊膏放上BUA,选了无铅曲线,结果曲线跑完,桥都完全纹丝不动,用力撬起一点发现下面有黑胶!这种桥是最难拆的了,查了下老师讲的BGA操作方法,说要不加焊膏,然后测温线到230度的时候直接取,按照方法继续把第二块料板放上去,不过学校的BGA没配备测温线,只能估摸着上风嘴温度到245度左右就差不多了。等温度一到,用镊子轻轻一撬,果然就起来了,而且没掉点。


当时是自信心爆棚啊,心想有黑胶的都能取下来,还搞不定这块已经被别人做过的么,于是就直接把维修的板放上了手术台。等温度到230左右就直接用镊子一撬,确实有一边很轻松就撬起来了,结果没料到另一边有个角没完全溶化,结果取下来之后那个角全部掉点了。至此,宣布此板功亏一篑。

不过通过这一次也让我真正意识到了焊接技术的重要性,如果以后给客户修板,修了半天最后换桥的时候导致主板报废,自己浪费时间还是其次,要是客户要求赔偿,那就真是亏大了。所以最后一周多的时间,没打算修板了,先把BGAQFN练好吧,毕竟以后帮人做事,如果说修不好机子,可能老板还不太会说,但是如果因为焊接技术不好,把客户主板搞的报废甚至CPU、内存都烧掉,那估计没有哪个老板还能心平气和的对待吧。

就到这里吧,写得有点长,毕竟是这几个月来学到的东西的积累,如果有错误的地方,欢迎指正。
