DELL PP41L笔记本维修:故障为开不了机

更新时间:2013-08-23 10:44:51

本文由迅维培训实地学员原创,迅维论坛ID:cydnwry

收到同行送来的一台戴尔PP41L笔记本维修:故障为不开机,(按开关没反应)

登记,等晚上再修。。(同行说进器有进过水)
大家下班了,拿上笔记本,插上电流表,有待机0.012正常,心里高兴着~~~~~
开始拆机,发现螺丝少了好几个,应该别人已经拆过了,

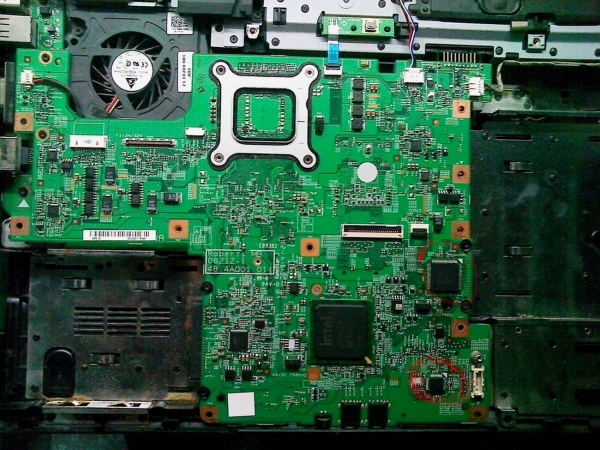

已经给别人焊过….红圈。查看了一下,没有连脚,就插电! 先检查开关有无电压!
量了下,没电压….



接到EC/95脚,看图纸是直接连过去的,但是用万用表又不通,没办法去95脚跑线

原来这里给别人搞断了…补上!! 还是没电压,看图纸,这脚是+3.3V_RTC_LDO经过电阻上拉如图






查到R425,已经烂了…清理干净。靠近+3.3V_RTC_LDO已经掉点了! 查+3.3V_RTC_LDO电压正常。

问题找到了,拆个100K电阻并到+3.3V_RTC_LDO那里,接线到R425/EC端。OK量开关有3.3V了。

   OK搞定~~~~~希望对新手有帮助,不足的地方请指正,因为自己要学习,加上店里太忙了,都没空发帖子。今天特意抽出半天做图片发帖。因为晚上一个人加班,量电压的图片不好拍,就没拍上了….谢谢一直以来帮助的兄弟!

  我叫李振  real   卖青菜的 等等 还有一起培训的兄弟! 论坛的兄弟,太多了……

  特别感谢 饼哥,喜哥你们教的东西太实用了,学到好多好多!!!!!!!!
