联想3000 G430遭雷击 笔记本维修

本文由迅维培训实地学员原创,迅维论坛ID:势在必得

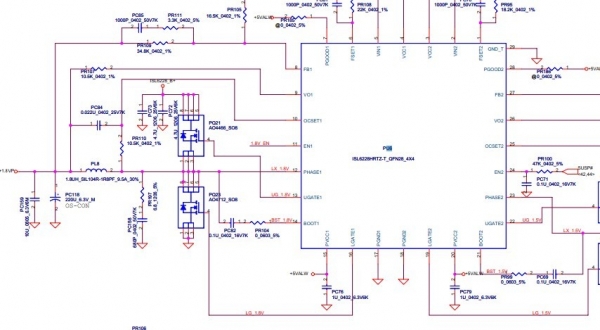

  终于把这个折磨人的板子弄好了,拿过来上电直接飙到1.3A多,拆出裸板测下各个电感对地阻止,发现1.8V对地短。上了一下电北桥这个烫手啊。于是断开节点PJ12,产生1.8V那面正常,估计是北桥那面的问题了!

  北桥是PM45的,没有货定了一块,心想雷击的应该坏很多地方,一般容易坏的如网卡。于是在断开PJ12时上电摸网卡热,于是换之好了正常了,上电测了一下电压发现无VGA_VORE.于是测了一下5脚开启3脚供电等,都正常而无输出于是换之出来了,看来挺顺利的心想等北桥到了换上应该就好了。昨天到了换上发现电流还是低的那么可怜0.3A北桥倒是不短了。各个电压都正常,怎么电流那么低呢,困惑中,没办法看看是不是北桥没换好,拿假负载测了一下内存对地阻止和北桥上的电容,都正常,不经意间上电测了一下时钟信号发现这个没有呵呵,于是开始沿着这条路走,测了一下时钟IC的1脚CK_PWRGD,没有于是开始找它的来源,是有南桥发出,通过R4230欧电阻送到IC1脚的。于是断开电阻发现南桥那侧没有发出3.3V的高电平,这可不是个好消息啊,难道南桥也挂了吗,成本又增加了,没办法,都搭了一个北桥了,也不能赔了啊,于是开始换南桥,换完后上电测了一下南桥那侧R423的脚有3.3V的高电平,于是赶快把R423上上去,裸板上电电流飙升跑到0.5A多,顿时豁然开朗啊,上CPU ,内存,跑码了,这破机器坏了那么多东西,还好时钟IC没有坏,这个没有现货,
  耐心是成功的一半。
