联想旭日N440A显示绿屏故障维修

  机型:联想旭日N440A

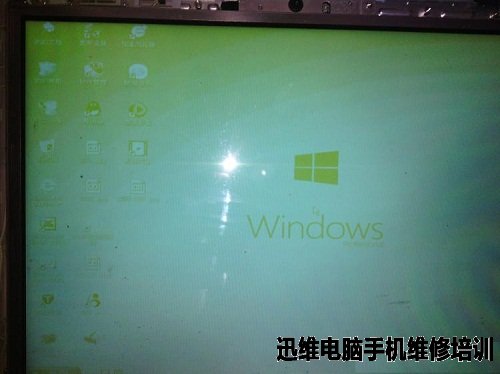

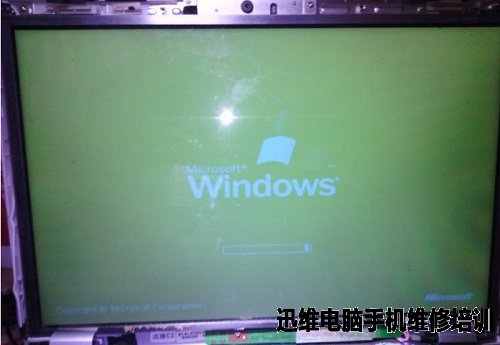

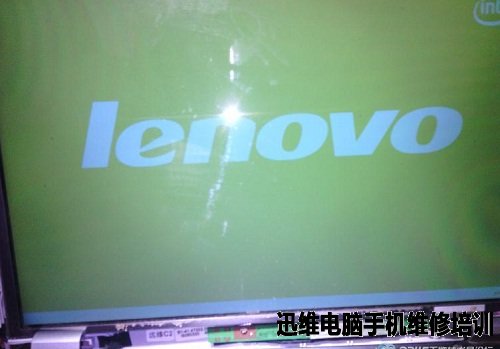

  故障:屏幕为绿色的能进系统,就是绿色屏幕很模糊。

  维修方法/过程:

  接到了一台联想旭日N440A笔记本,拿来屏幕为绿色的,能进系统就是绿色屏幕很模糊,一看就是缺色。




  外接显示器为正常,可以排除显卡的问题,于是把屏线拆下来测试,结果屏线是好的。不会是主板接口问题吧,于是量主板接口的对地阻值也为正常。就剩下屏了,屏的问题就麻烦了,于是拆下屏来。

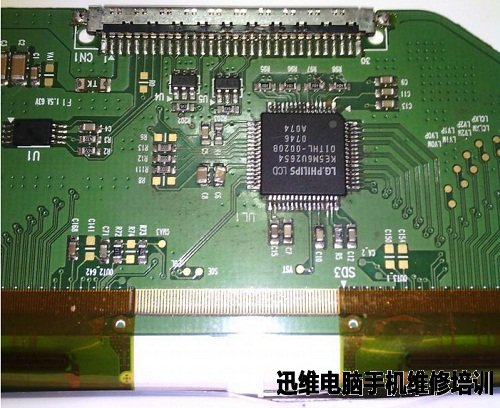

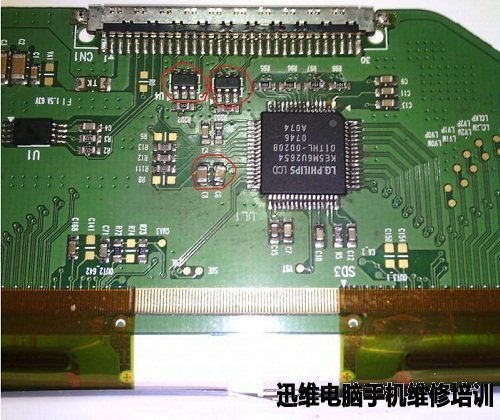

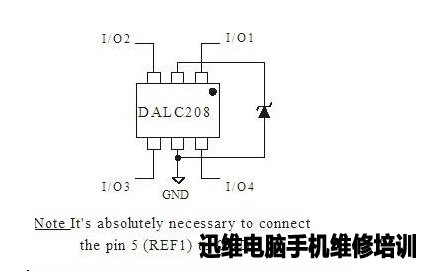

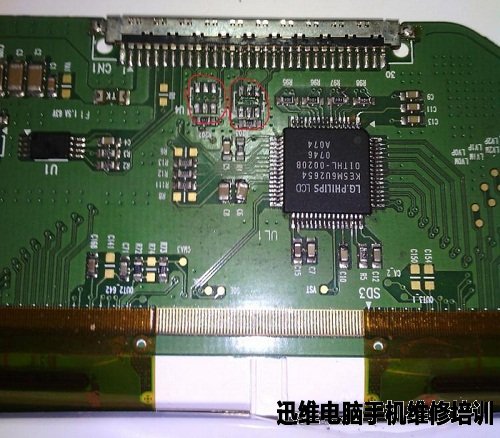

  发现U4的4、5脚短路和C6、C8电容短路。于是把U4拆下还是短路,怀疑是主芯片KE5M6U2654的问题,拆下主芯片后不短路了。换了一个KE5M6U2654芯片,换上后奇怪的问题发生了,开机屏幕字为红色,难道是没焊接好,于是再补焊一次,结果还是显示的字为红色的。

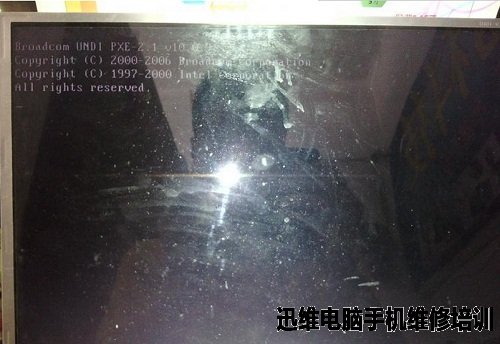

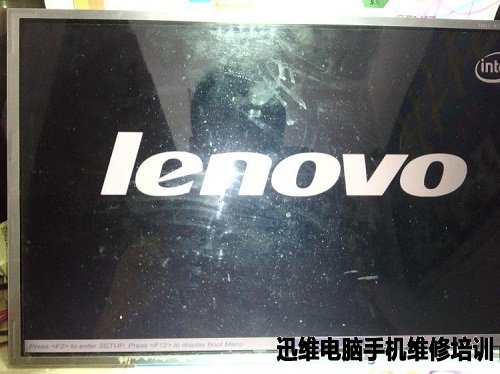

  最后把U4、U5两个芯片一起拆下来,换上。再接上主板试下,开机神奇的事情发生了,结果好了,颜色也正常了。上图:
