联想B460大短路维修,一波三折!!

机型:联想B460
板号:LA46 DIS 09911-1M
故障:大短路

前言:同行送修,接手一看是大短路,心里暗喜,以为很快绝杀,就可以收票票了,没想到这次不幸碰到个辣子啊!!

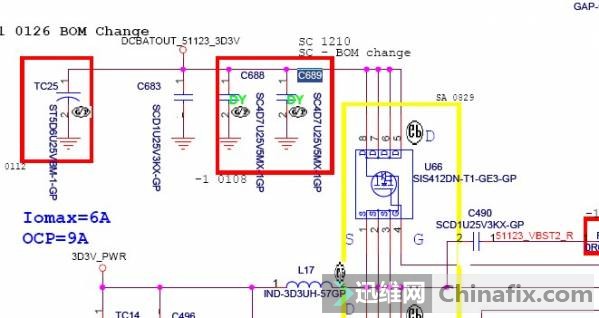

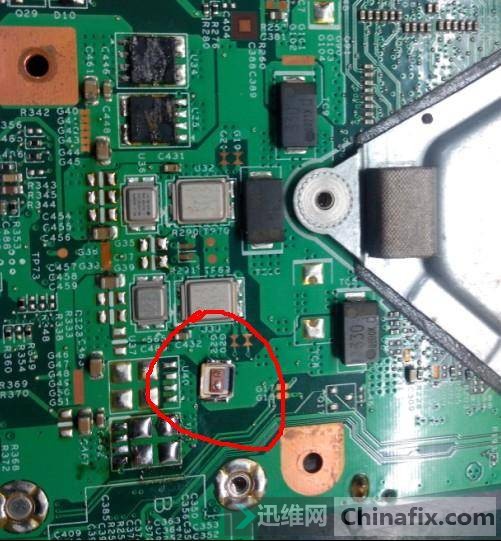

速度拆机,采用烧机大法,竟然烧不出来,心里想麻烦了,不会要一个个量吧,根据DCBATOUT所到之处,量了一部分,没有找出来,嫌麻烦就丢在一边,修其他机器,下午时手头机器清的差不多了,又拿出此板,想既然烧不出来,就仔细看看有无元件烧痕,趴在上面死瞅,还真给我在待机电路处发现了电容C689有一点点烧痕,见图:

电容C689
拆下一量短路了,取一好的补上,大短路解除,通电,竟然自动触发上电至0.102处掉电,这下麻烦了,难道有短路或缺电压??
扫了一遍各大电感,没有短路,看上电时序,一个个的找,在触发上电瞬间,各处电压都有,难不成大短路烧坏了其他地方??因有其他维修任务,此板在前后两天根据时序量了两次都无果,对于我们维修人员来说,时间就是钱啊!!通电就自动触发上电,我百思不得其解,其实我还是蛮喜欢修电路的,怎么就查不出来呢!!郁闷!!
临下班时,突然想了下,此机CPU供电处的铁壳MOS管容易坏,难不成大短路也造成铁壳管坏,铁壳管G极和S极是罩在里面的,就量测了PU6的20、21两脚,是正常的,
PU6的20、21两脚

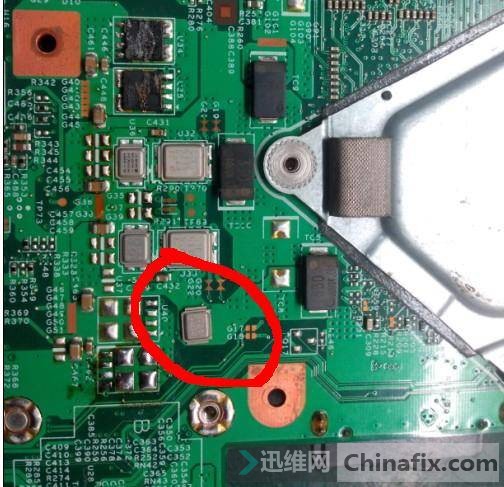

看铁壳管正面外观也是正常的啊,看我取下来的铁壳管,见图:
铁壳MOS管反面

铁壳管反面
看到反面有点烧痕吧,取下时测量是正常的,,不管了,直接换了个新的,通电,不自动触发了,心里一阵暗喜,好现象哦!!!
触电上电至1.4几掉至0.9几,期间有跳变,感觉不正常,接屏果然不亮机,难不成还有问题,呵呵,我要抓狂了……

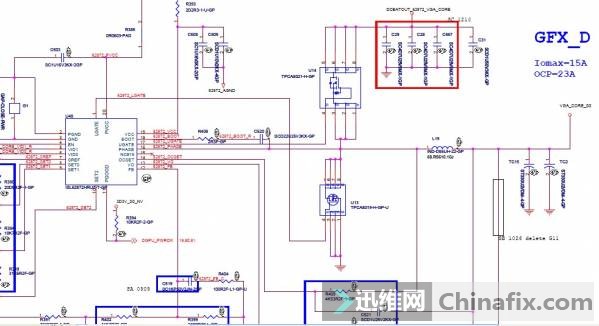

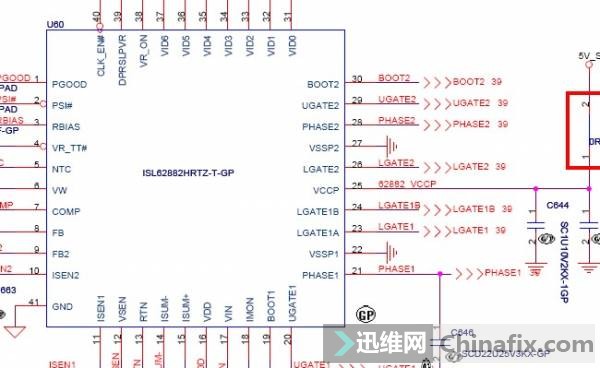

再次横扫主板各大电感,显卡供电L19没有电压,量测显卡供电芯片U48 ISL62872的各脚条件,均正常,不出电压,见图:
供电芯片U48  ISL62872

想直接换,可这次没有芯片了,订了几片。今天芯片发到了,下午上机,触发后电流上至1.4几后掉至1.2左右,期间跳变正常,成功亮机!!
把图附上,方便大家参考,图也不是什么新图了,有的就不用下了。
总结:大短路有时候就是一个电容一个P管的事,可有的时候问题就会严重的,此机能修好,是因为我不离不弃的坚持着。
对于我们维修人员来说:修好能收到钱还不返修才是王道!!!

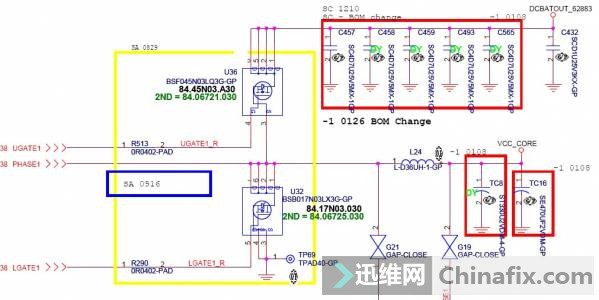

铁壳上管电路
