iphone4 repair

维修案例1:

不良现象:用户反应无显示!

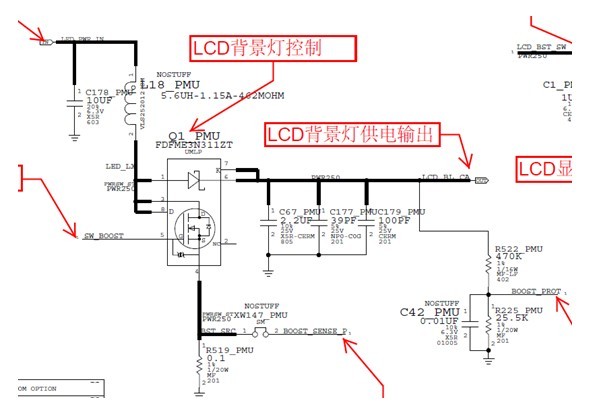

维修分析:上电开机电流正常,量测J4(显示屏)接口及周边元件均无异常。重点量测了下FL4背升压电路电压。接显示屏后,开机量测TP466电压为3.7V,C209为5.7V(显示屏供电),取下屏后量测这两处电压未变。Q1_PMU是一个背光升压的由PMU控制的一个MOS管,从而间接控制L18_PMU的充放电以达到17V的背光电压。

更换Q1_PMU后接屏开机,屏幕点亮显示正常。

在分析时量测二极体有时是量测不出异常,怎样区分到底是L18_PMU升压电感损坏还是Q1_PMU,我们可以直接量测输出是否有电压来判断。另考虑L18_RF制作工艺上也是不易损坏的!

LED背景灯

维修案例2:无法开机。

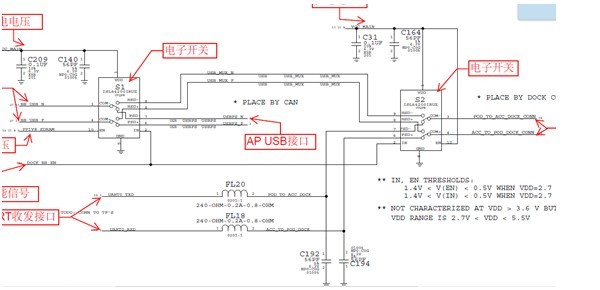

维修分析:上机电流很大约1A左右CPU,PMU,基带及周围都有明显发热现象,掉电量测PMU的VCC_Main发现其短路PP1V8_sdram短路。待机子冷却后重新上电摸发热较大的地方,明显发现基带的右侧处发热较大(S1,S2),两个开关。查看电路图,量测J3 Pin19,21均短路,FL20,和FL18也短路。由此可确定S1 S2短路!

拆下S1 S2后上电后无漏电现象,装S1 S2后OK。

此种情况很可能误判PMU,对于短路主板还是要确定问题之后再拆取相关元件,以免造成其它不良。

无法开机


Iphone4 进水不开机,一直振动,无显示。

前几天一学员送来一部小4,学员反应:早上洗脸时不小心掉脸盆里了,当时正打着电话,从水里捞起来后通话切断了。将水甩掉后没有太大问题可以使用便没在意,谁想过了几天就一下子黑屏了,手机一直振动。便来送修……听到上述情况可以大致了解问题所在:可能是进行后没有将水及时清理,导致显示供电部份短路,另由于马达部份靠近耳机接口处易进水。与用户所反应问题较接近。

问题确定后就拆机,拆机后发现J4接口下一排电容有被腐蚀现象,另外根据本人之前的维修经验此处易发生短路。上电后整机就开始振动,并漏电17mA.于是拆下主板量测PMU周边的电容发现C153_PMU短路,另外显示供电模块短路C68处(LCD_5V7_AVDDH)。单主板上电又无漏电现象。由此可以确定两个问题所在:1,VCC_Main与马达电路短路引起的上电后马达振动;2,显示模块短路;现在找准原因了就可以排除问题,拆除显示接口下那一排小电容,拆除后OK显示部份正常了。现在只剩下马达问题了,由于VCC_Main电压是上电后PMU就会输出的另外又由D6和C275与之串联然后再由PMU与之相联。怀疑是D6和C275烧件,拆除后,装机上电依然振动,那就只有是PMU本体不良了。拆除PMU后OK,不振动,不漏电一切正常。更换PMU后开机显示正常,功能OK!

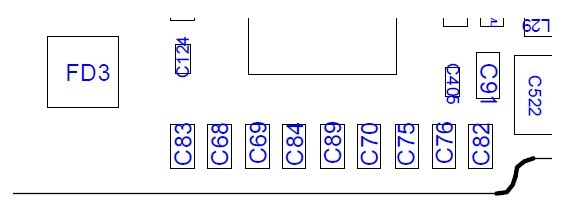

FD3

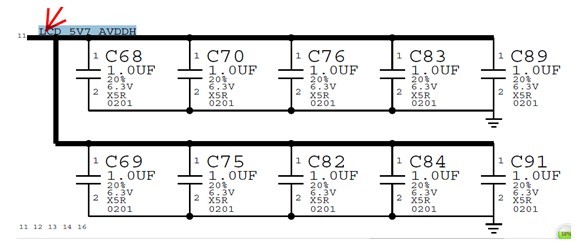

C60 C70 C91

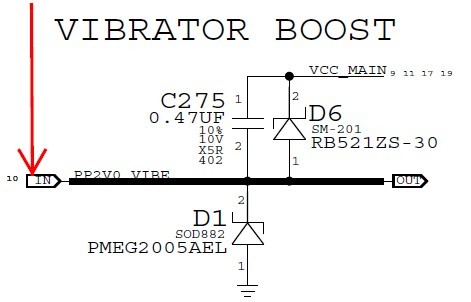

VIBRATOR BOOST

Iphone4S 放歌杨声器没声音

学员给我发了一台4S 故障机,主要就是放歌时扬声器没有声音,打游戏也是一样没有。但在设置里的电话玲声是可以响的,打电话过来玲声也正常,免提通话声音也正常。听完上述我个人觉得没法修理,声音有正常输出说明线路是OK的。但就是放歌和游戏没有声音,思前想后也没想明白。也不敢贸然修理!初步怀疑是系统问题,让其刷机,刷机后OK可以正常放歌的玩游戏了。
