IPhone4 拆机详细步骤图解教程
要说在前面的是,拆机时要把螺丝按顺序放好,不然你会后悔的,推荐用双面胶贴在纸上,注明编号的顺序。(郁闷的是home键的更换几乎要拆到最后一步)先拧开底部两个螺丝,注意梅花和十字的区别,需要先买专用拆机螺丝刀,内部螺丝全是十字的,一个螺丝刀通用哦。
![IPhone4 拆机](/uploads/allimg/130830/1_130830154948_1.jpg)
![IPhone4 拆机](/uploads/allimg/130830/1_130830154948_2.jpg)
拆下螺丝,背壳向上推,就能拿下来了
![拆下螺丝,背壳向上推,就能拿下来了](/uploads/allimg/130830/1_130830154948_3.jpg)
![拆下螺丝,背壳向上推,就能拿下来了](/uploads/allimg/130830/1_130830154948_4.jpg)
看到电池,看来换电池还是很方便的嘛
![看到电池,看来换电池还是很方便的嘛](/uploads/allimg/130830/1_130830154948_5.jpg)
![看到电池,看来换电池还是很方便的嘛](/uploads/allimg/130830/1_130830154948_5.jpg)
拧开电源固定螺丝
![拧开电源固定螺丝](/uploads/allimg/130830/1_130830154948_6.jpg)
![拧开电源固定螺丝](/uploads/allimg/130830/1_130830154948_6.jpg)

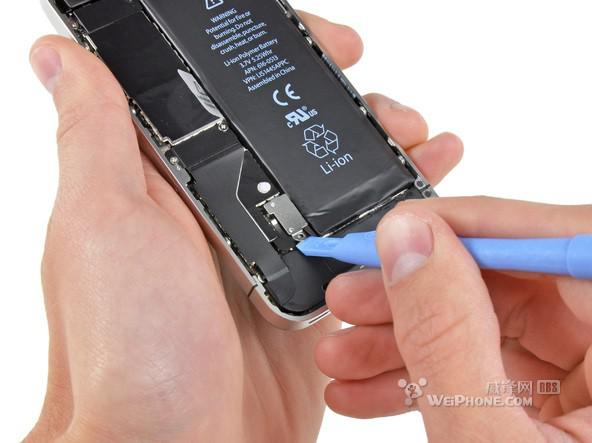

拨开电源卡簧
![拨开电源卡簧](/uploads/allimg/130830/1_130830154948_7.jpg)
![拨开电源卡簧](/uploads/allimg/130830/1_130830154948_8.jpg)
![拨开电源卡簧](/uploads/allimg/130830/1_130830154948_7.jpg)
![拨开电源卡簧](/uploads/allimg/130830/1_130830154948_8.jpg)
拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下
![拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下](/uploads/allimg/130830/1_130830154948_9.jpg)
![卡簧下有一个垫片](/uploads/allimg/130830/1_130830154948_10.jpg)
![拉动旁边的塑料垫纸,电池下有双面胶,拉的时候小心,电池拿下](/uploads/allimg/130830/1_130830154948_9.jpg)
![卡簧下有一个垫片](/uploads/allimg/130830/1_130830154948_10.jpg)
注意卡簧下有一个垫片,别搞丢了
![SIM卡槽](/uploads/allimg/130830/1_130830155156_1.jpg)
取出SIM卡槽
![SIM卡槽](/uploads/allimg/130830/1_130830155156_2.jpg)
![扬声器话筒排线的压片](/uploads/allimg/130830/1_130830155156_3.jpg)
![SIM卡槽](/uploads/allimg/130830/1_130830155156_2.jpg)
![扬声器话筒排线的压片](/uploads/allimg/130830/1_130830155156_3.jpg)
这个是扬声器话筒排线的压片,两个螺丝,注意大小
![扬声器话筒排线的压片](/uploads/allimg/130830/1_130830155156_4.jpg)
![撬开扬声器话筒排线的卡口](/uploads/allimg/130830/1_130830155156_5.jpg)
撬开扬声器话筒排线的卡口
![撬开扬声器话筒排线的卡口](/uploads/allimg/130830/1_130830155156_6.jpg)
![小心拉起排线,下面有双面胶,别拉断了](/uploads/allimg/130830/1_130830155156_7.jpg)

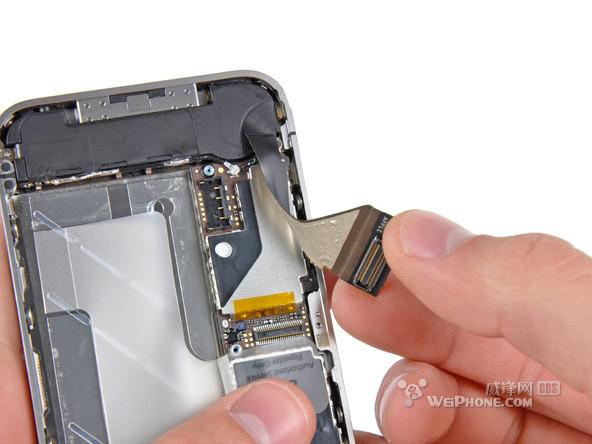

小心拉起排线,下面有双面胶,别拉断了
![小心拉起排线,下面有双面胶,别拉断了](/uploads/allimg/130830/1_130830155156_8.jpg)
![天线的接头](/uploads/allimg/130830/1_130830155156_9.jpg)
这是天线的接头,拔开,是扣上去的
![拧螺丝](/uploads/allimg/130830/1_130830155156_10.jpg)
![拧螺丝](/uploads/allimg/130830/1_130830155156_10.jpg)

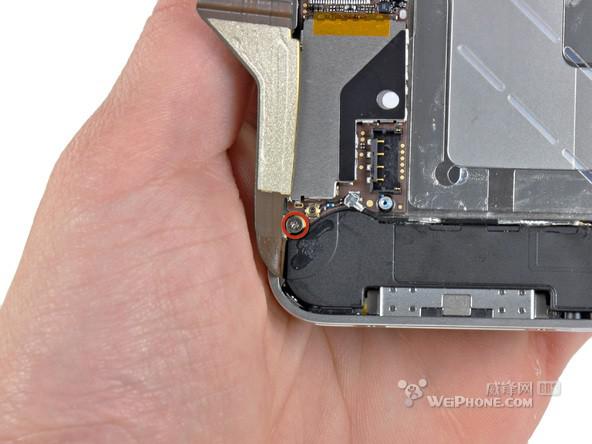

拧螺丝,注意螺丝大小
![拧螺丝](/uploads/allimg/130830/1_130830155638_1.jpg)
![主板上的压片](/uploads/allimg/130830/1_130830155638_2.jpg)
取下主板上的压片,虽然有倒钩,但还是很好取的,没图上那么复杂
![主板上的压片](/uploads/allimg/130830/1_130830155638_3.jpg)
![主板上的压片](/uploads/allimg/130830/1_130830155638_4.jpg)
![撬开主摄像头的排线](/uploads/allimg/130830/1_130830155638_5.jpg)
撬开主摄像头的排线,摄像头直接拿下,更换摄像头到此为止
![撬开主摄像头的排线](/uploads/allimg/130830/1_130830155638_6.jpg)
![试纸](/uploads/allimg/130830/1_130830155638_7.jpg)

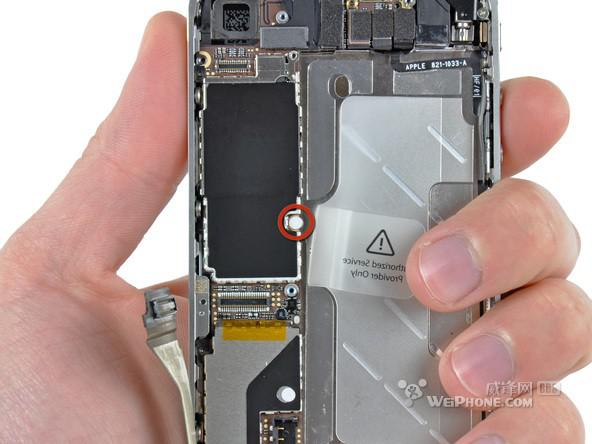

看到白点了么?这是苹果的验水避孕试纸,遇水即红,整机中一共3个,图中2个,还有一个在耳机插孔里,这三个圆点一个变红,即不保修哦。用针小心挑开试纸放好,露出下面螺丝,拆开
![试纸](/uploads/allimg/130830/1_130830155638_8.jpg)
![触摸屏、液晶屏、前摄像头、耳机感光](/uploads/allimg/130830/1_130830155638_9.jpg)
主板上方有还有5个元件卡口,分别撬开,好像分别是触摸屏、液晶屏、前摄像头、耳机感光,还有各按键的排线,不管它,全部撬开
![红圈的螺丝是最妖](/uploads/allimg/130830/1_130830155638_10.jpg)
![红圈的螺丝是最妖](/uploads/allimg/130830/1_130830155638_10.jpg)
撬开后是这个样子的,红圈的螺丝是最妖的一个,需要很薄的一子螺丝刀,别说我没提醒
![拿下主板](/uploads/allimg/130830/1_130830155848_1.jpg)

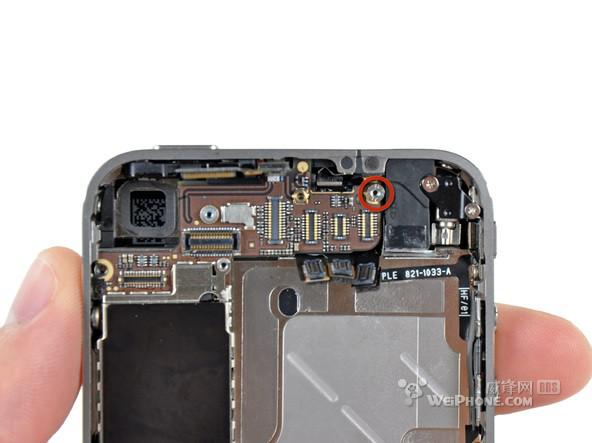

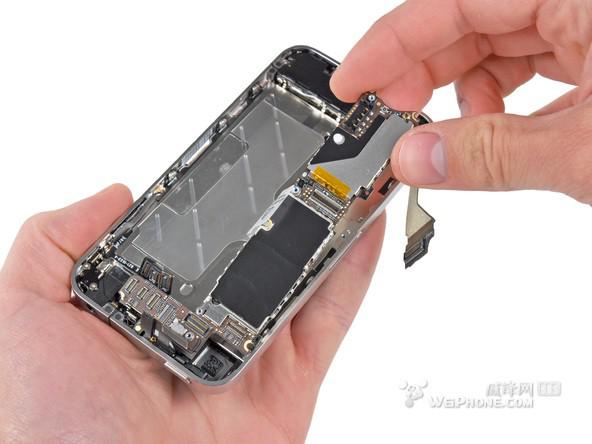

按这个方向提起主板,就能拿下主板了
![前摄像头](/uploads/allimg/130830/1_130830155848_2.jpg)

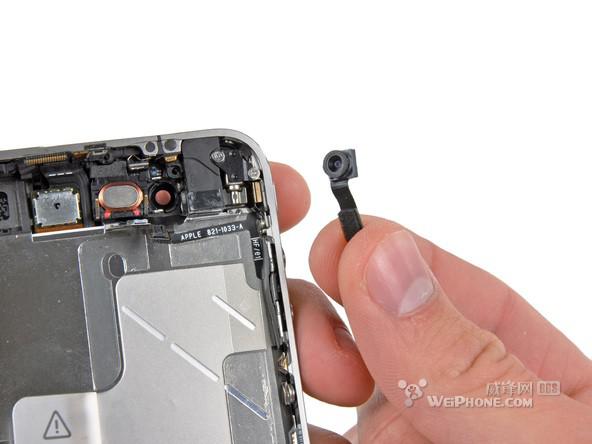

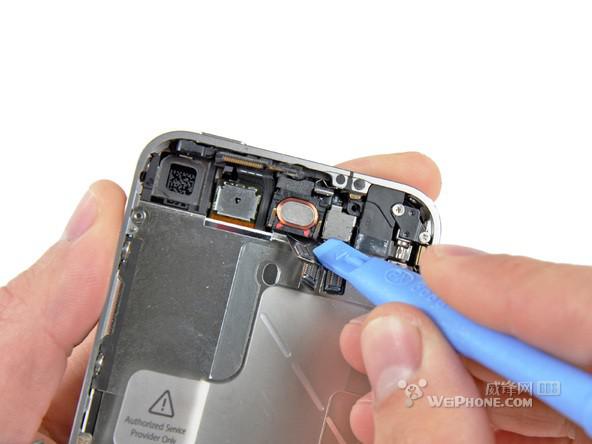

移开卡片,前摄像头就下来了,前摄头更换到此为止
![前摄像头](/uploads/allimg/130830/1_130830155848_3.jpg)
![前摄像头](/uploads/allimg/130830/1_130830155848_4.jpg)

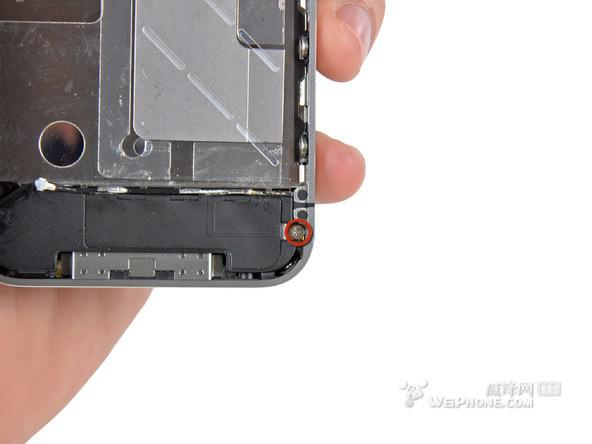

接下来是话筒扬声器天线模块,继续拆螺丝
![拆螺丝](/uploads/allimg/130830/1_130830155848_5.jpg)
拿下来
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_6.jpg)
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_6.jpg)

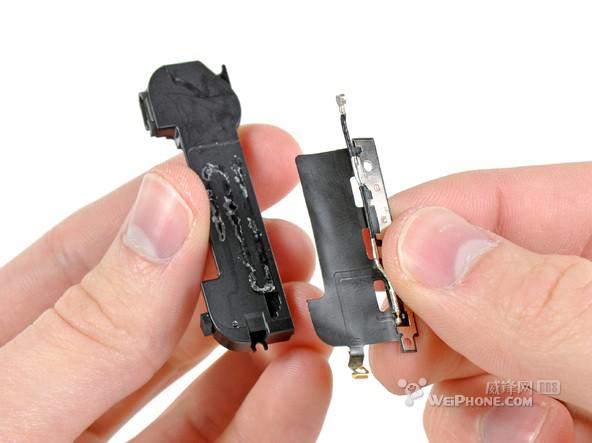

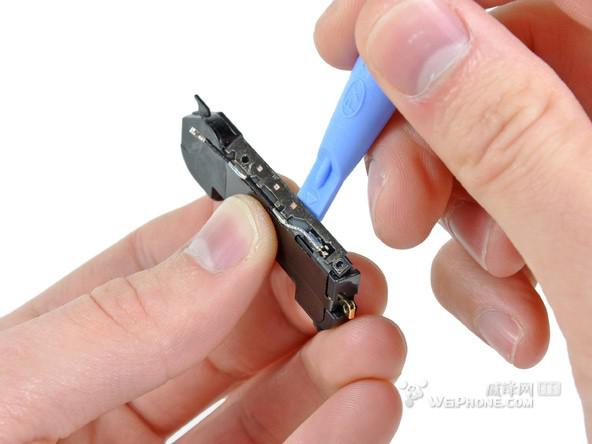

拿下来后是这个样子的,把天线剥下来,自此天线、扬声器话筒更换到此为止
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_7.jpg)
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_8.jpg)
![震动马达](/uploads/allimg/130830/1_130830155848_9.jpg)
![接下来是电源、耳机模块的拆卸](/uploads/allimg/130830/1_130830155848_10.jpg)
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_7.jpg)
![天线、扬声器话筒更换到此为止](/uploads/allimg/130830/1_130830155848_8.jpg)
![震动马达](/uploads/allimg/130830/1_130830155848_9.jpg)
![接下来是电源、耳机模块的拆卸](/uploads/allimg/130830/1_130830155848_10.jpg)

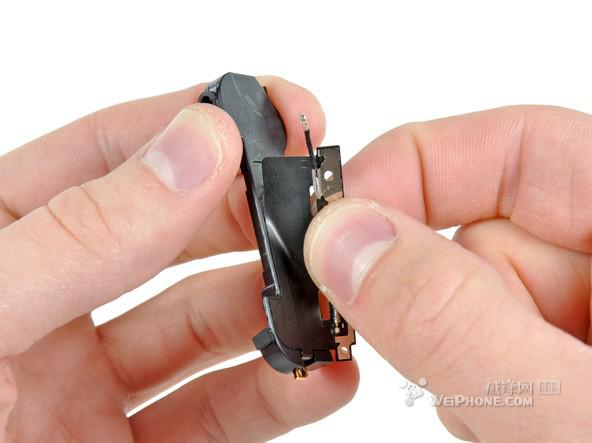

这个是震动马达,拆开螺丝直接拿下,自此震动马达更换结束
![电源键](/uploads/allimg/130830/1_130830160046_1.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_2.jpg)

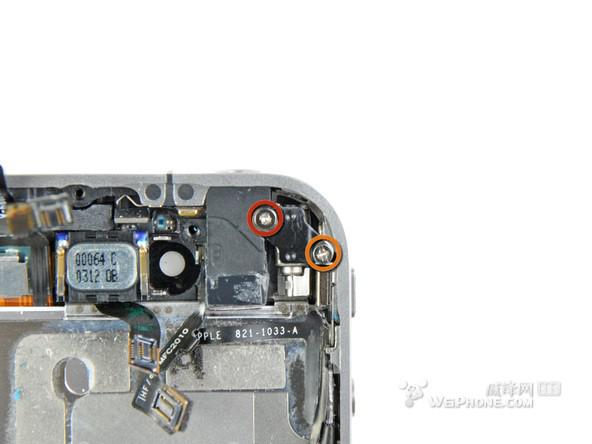

接下来是电源、耳机模块的拆卸,按图片拆没有问题的,地道的白色换壳机是连这个模块也要换掉的哦
#p#分页标题#e#
![电源键](/uploads/allimg/130830/1_130830160046_4.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_5.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_6.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_7.jpg)
![静音音量键排线](/uploads/allimg/130830/1_130830160046_8.jpg)
![静音音量键排线](/uploads/allimg/130830/1_130830160046_9.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_3.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_4.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_5.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_6.jpg)
![电源键](/uploads/allimg/130830/1_130830160046_7.jpg)
![静音音量键排线](/uploads/allimg/130830/1_130830160046_8.jpg)
![静音音量键排线](/uploads/allimg/130830/1_130830160046_9.jpg)
电源键也可以更换
![静音音量键排线](/uploads/allimg/130830/1_130830160046_10.jpg)

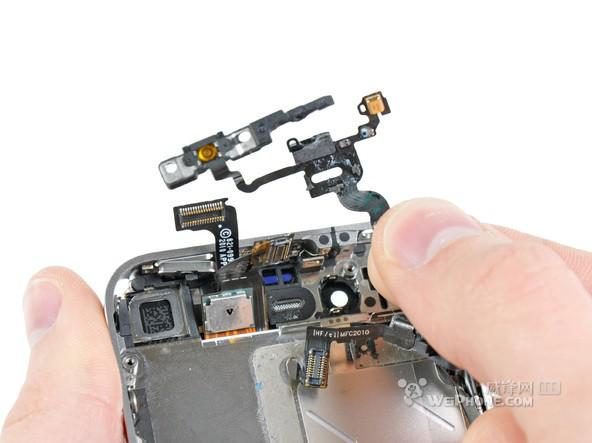

静音音量键排线比较复杂点,但还不是很难,别弄丢了小部件哦
![单纯更换按键](/uploads/allimg/130830/1_130830160222_1.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_2.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_3.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_4.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_5.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_6.jpg)

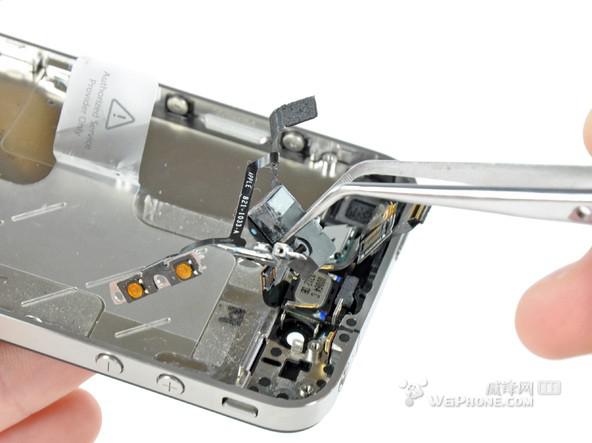

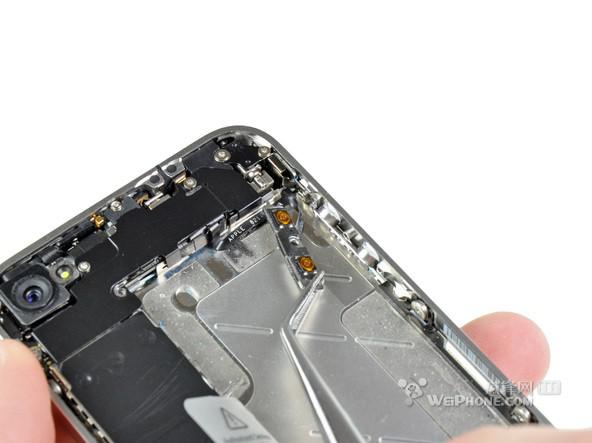

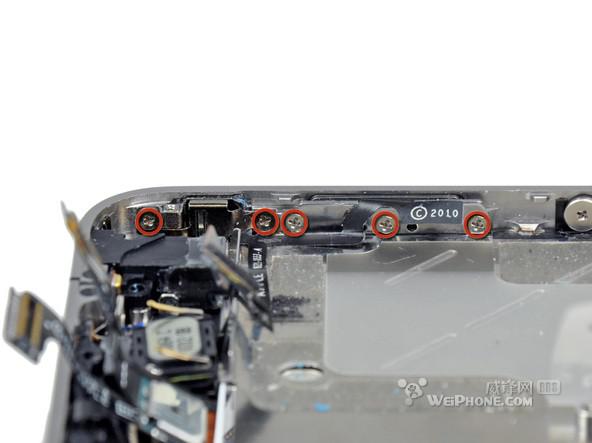

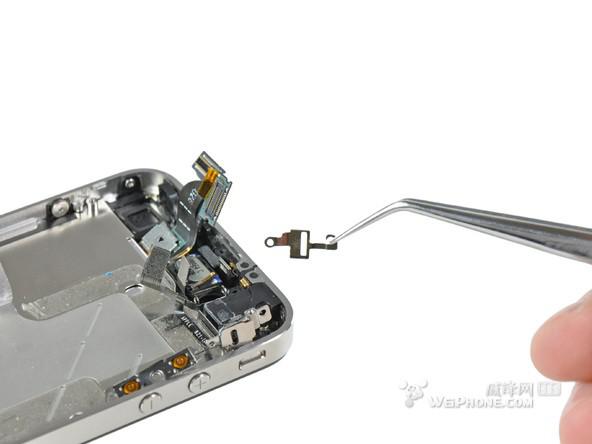

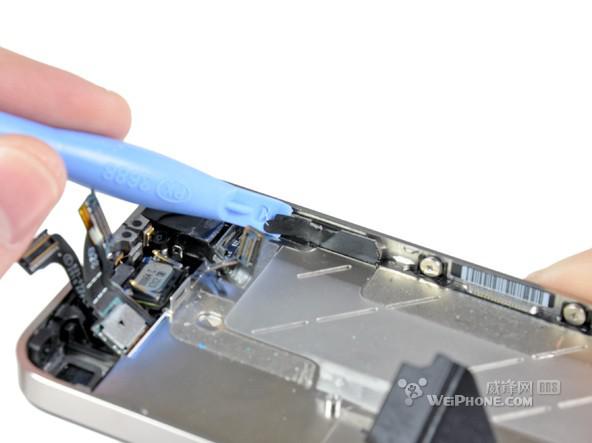

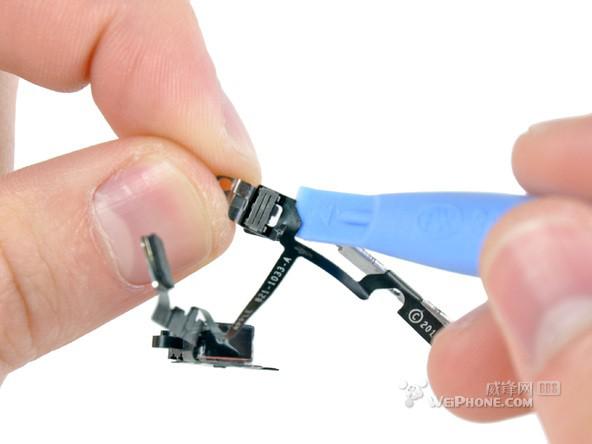

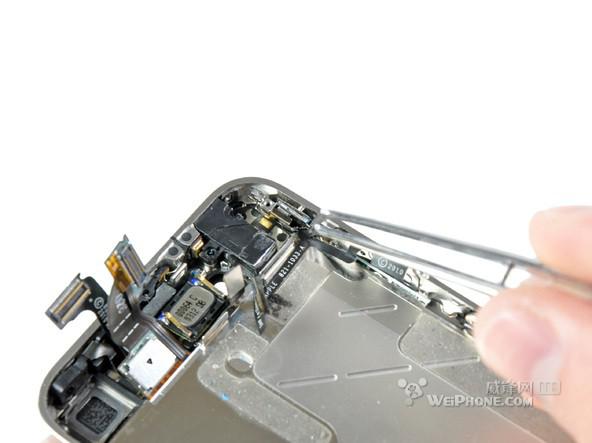

如果只是单纯更换按键,还是比较简单的,看到木有?
![单纯更换按键](/uploads/allimg/130830/1_130830160222_7.jpg)
![单纯更换按键](/uploads/allimg/130830/1_130830160222_8.jpg)
![DOCK模块](/uploads/allimg/130830/1_130830160222_9.jpg)
![DOCK模块](/uploads/allimg/130830/1_130830160222_10.jpg)

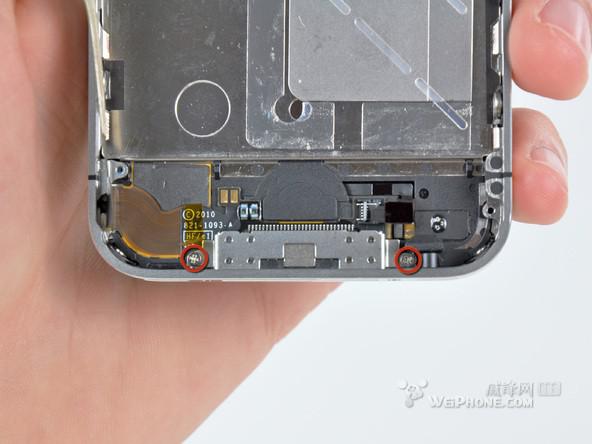

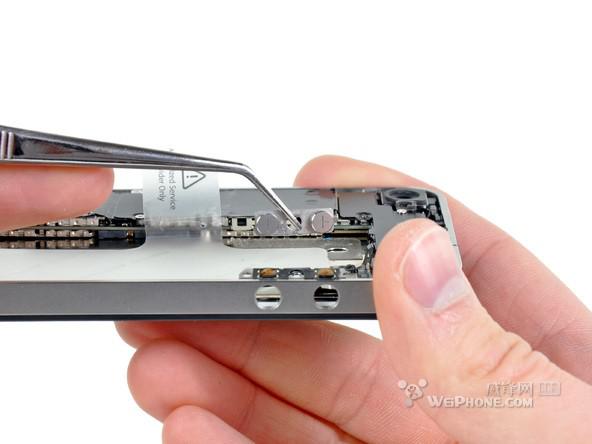

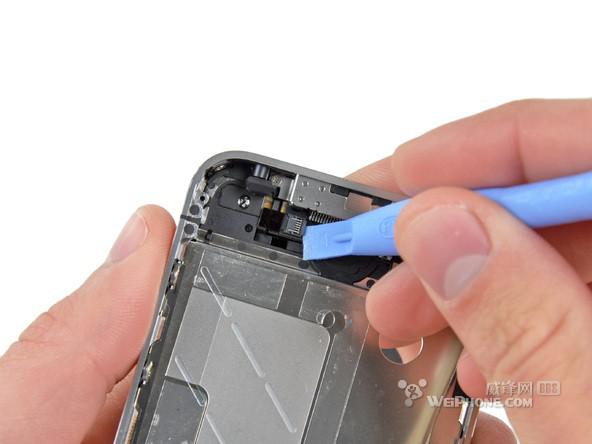

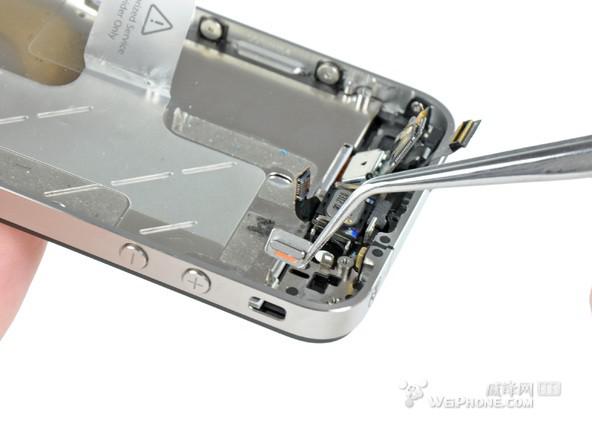

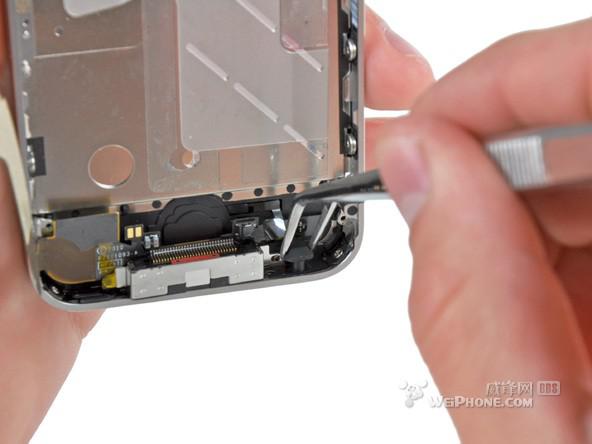

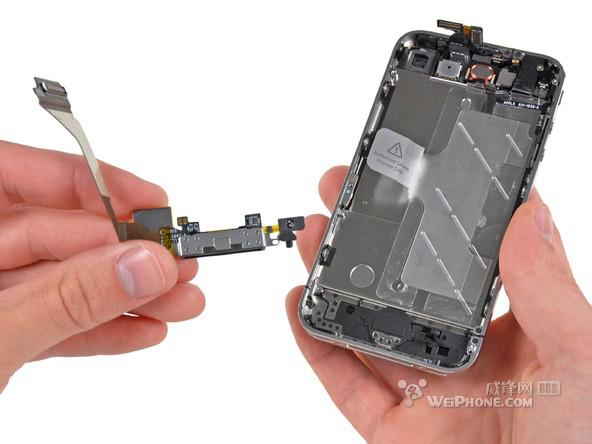

接下来是拆开机器底部数据DOCK模块,注意第一张照片要先拨起HOME键的排线卡口哦,地道的白色换壳机这个模块也要更换,和耳机模块一样,里面是白色的,但是因为拆开这两个模块比较麻烦增加风险,很多JS都不换的,所以大部分的白色换壳机都一目了然,屏幕白的,耳机孔和数据孔是黑色的,而原厂白机这两个模块露出的部分都是白色的。如果对自己有信心,换白机看来也不困难么,现在这样一套原厂组件价格大概在500左右吧,原厂的哦,不是组装的。不幸碎屏的朋友可以顺便换个白的玩玩。
![DOCK模块](/uploads/allimg/130830/1_130830160405_1.jpg)
![DOCK模块](/uploads/allimg/130830/1_130830160405_2.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_3.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_4.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_5.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_6.jpg)

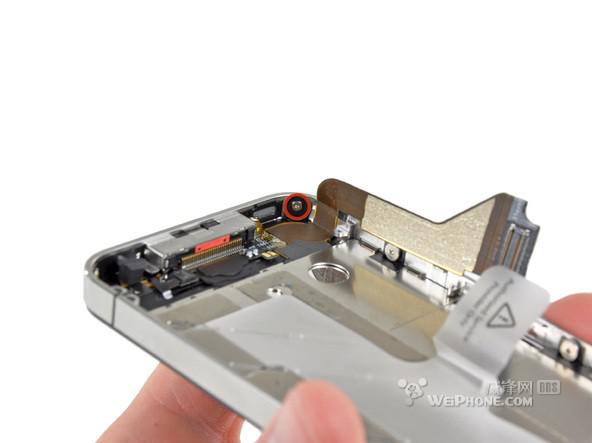

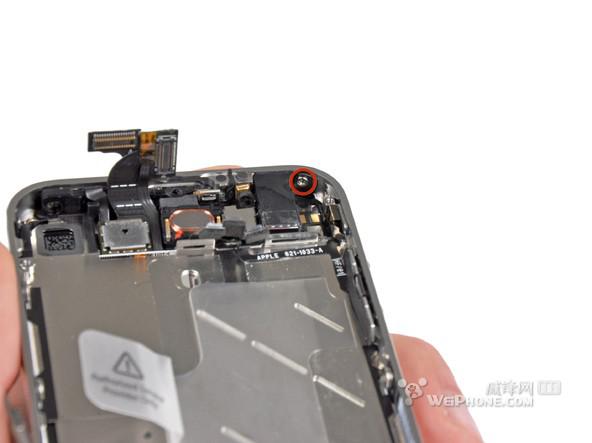

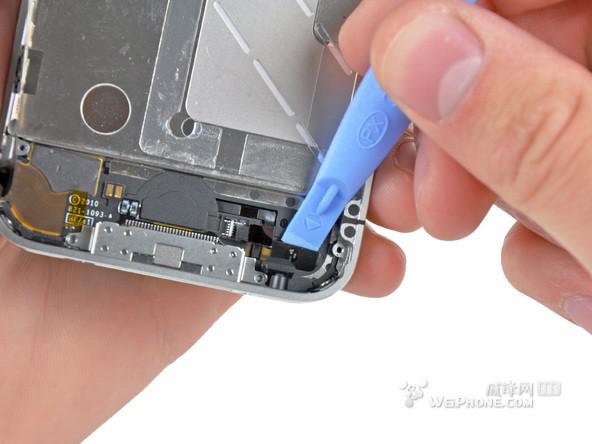

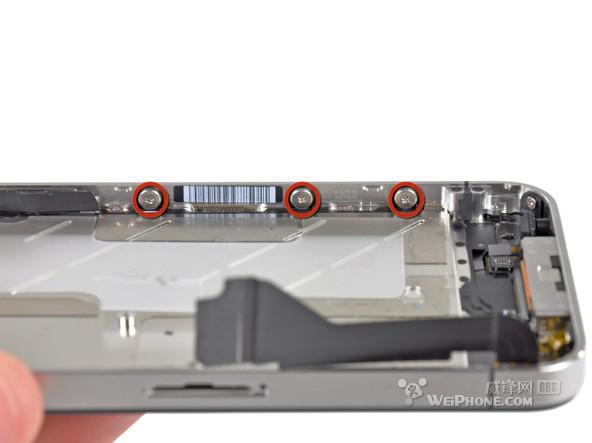

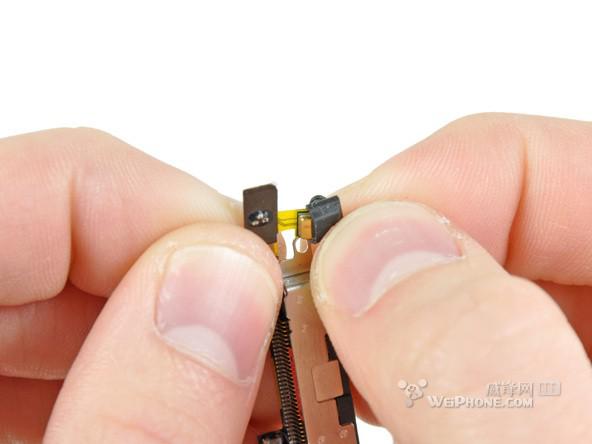

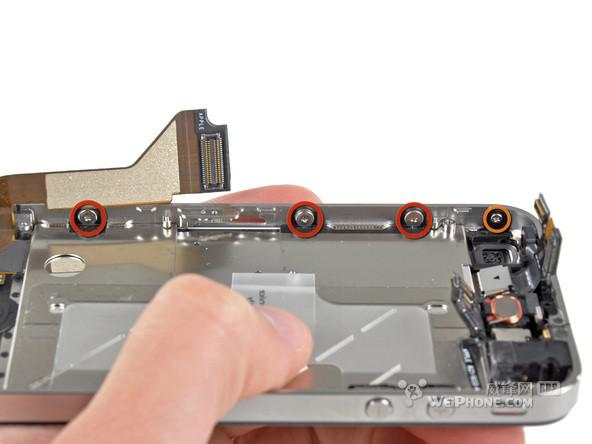

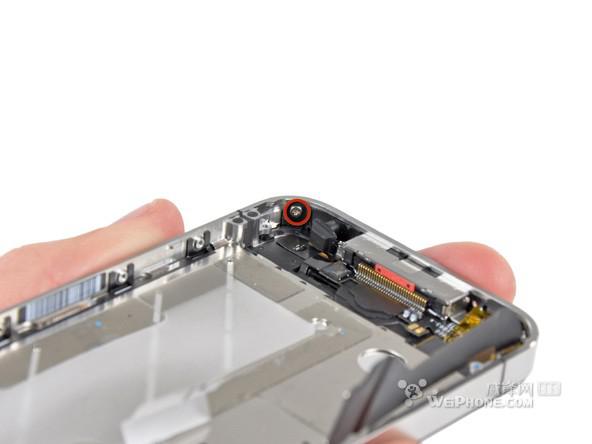

接下来重点来了,拆屏幕,一共10个螺丝,注意两侧的6个螺丝是带有垫圈的,别搞掉了
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_7.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_8.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_9.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_10.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_7.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_8.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_9.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160405_10.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160554_1.jpg)

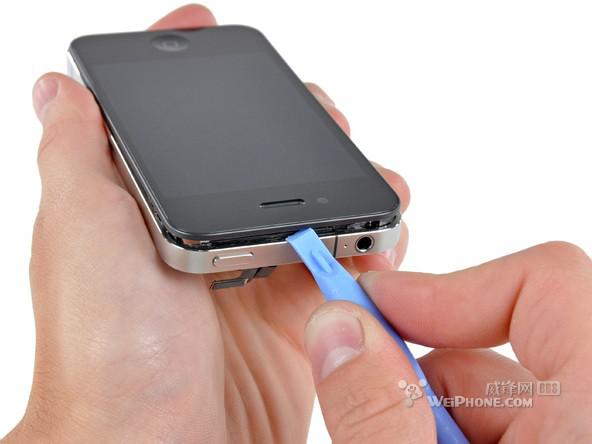

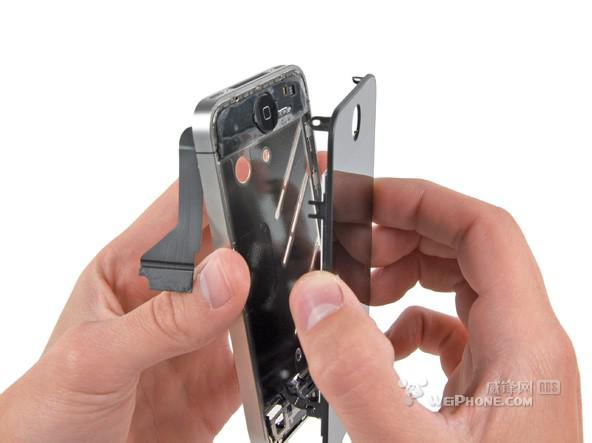

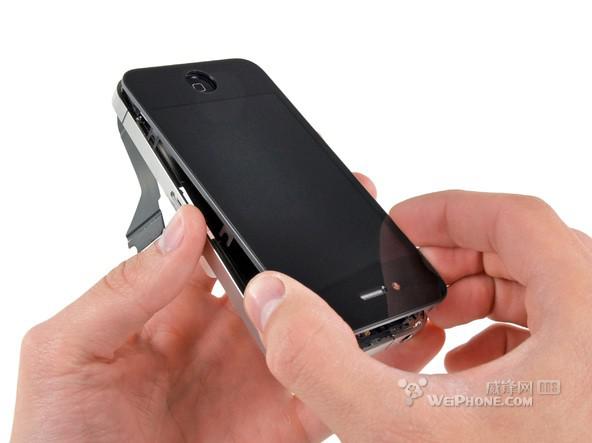

从电源键的那一侧开始撬开屏幕,屏幕下是有双面胶的,先撬起一条缝后,沿着缝隙把整个屏幕撬开,这个是最难的部分,小心些就可以了,最后拿出屏幕时注意屏幕排线从机器中抽出,别扯断了,自此更换屏幕结束。iphone4的液晶和触摸屏是总成的,不像前三代的iphone要分开拆卸,方便很多了已经。
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160554_2.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160554_3.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_4.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_5.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_6.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160554_2.jpg)
![拆屏幕,一共10个螺丝](/uploads/allimg/130830/1_130830160554_3.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_4.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_5.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_6.jpg)

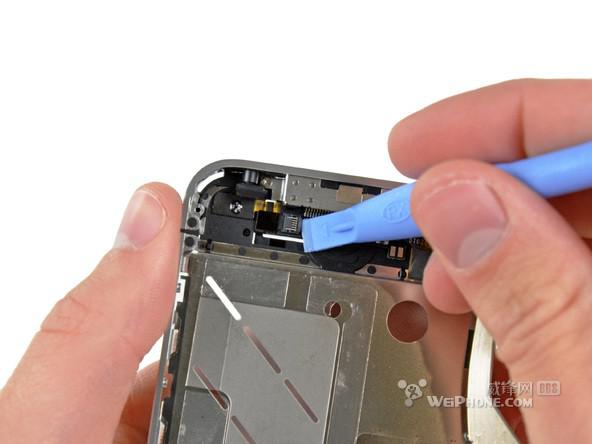

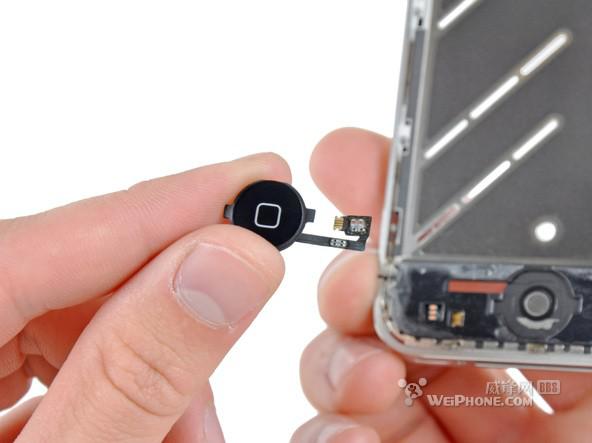

最后终于轮到了home键的拆卸,要抬起排线的卡槽才能抽出排线接头,BT的苹果把最容易出问题的home键放在了最里面,几乎要全卸机器才能更换,就为了这个小东西,搞了我一个半钟头,哦呵呵,花了12元。
![撬开屏幕](/uploads/allimg/130830/1_130830160554_7.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_8.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_7.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_8.jpg)

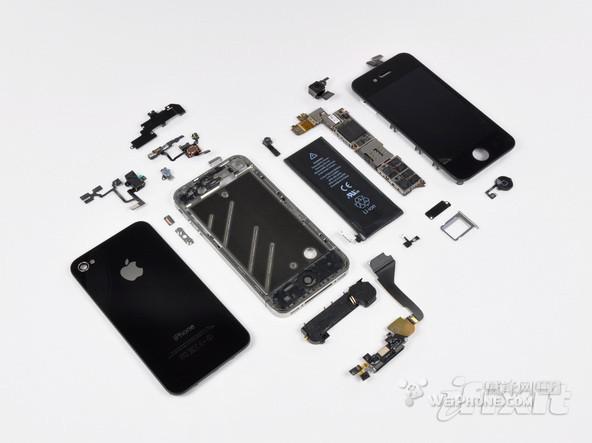

再上张全零件图,不含螺丝,这些零件在淘宝上都能买到,集成主板最贵,1500多,其他的组件其实都不贵的,大多十几二十块而已,电池也就几十块钱,怎么样,自己拼一个iphone吧
![撬开屏幕](/uploads/allimg/130830/1_130830160554_9.jpg)
![撬开屏幕](/uploads/allimg/130830/1_130830160554_9.jpg)
说在最后,大多数朋友的home键出问题的原因我已经发现了,home键和下面的金属弹簧片是双面胶站起来的,我的机器就是这样,双面胶脱开移位了,导致按键不灵,其实只要重新粘一下就可以甚至不用换排线的,哦呵呵,看来我已经可以开iphone4维修店了,软件硬件出问题的朋友都可以找我哦
