iPad mini 4采用第二代64位A8处理器 + M8协助处理器 + 2G RAM，相对上代更加更薄、更轻、更强。

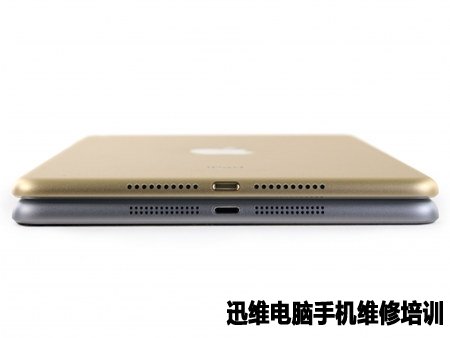

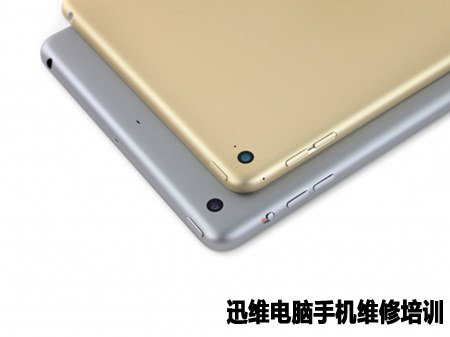

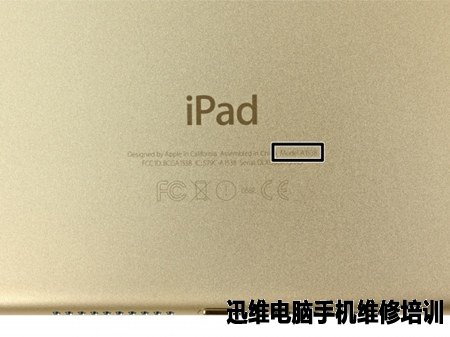

　　对比iPad mini 3 深空灰版，iPad mini 4 采用土豪金颜色，厚度减少了18%，扬声器孔变大。



　　侧边的旋转锁键被取消掉，摄像头采用蓝宝石玻璃。

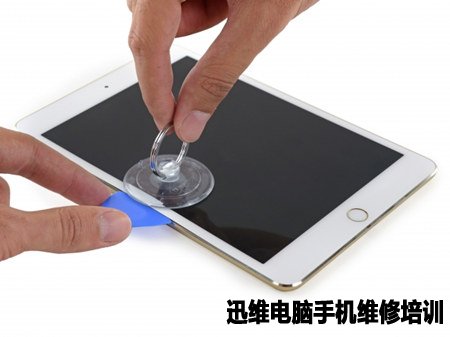

　　采用拨片+ 吸盘的方式从前面板撬开一条缝隙。

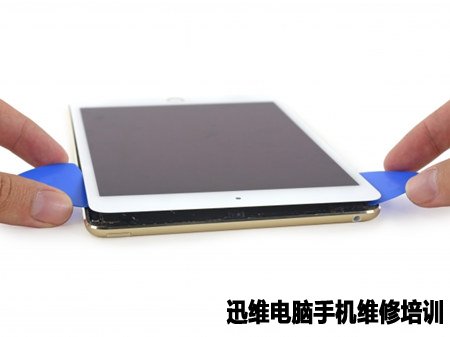

　　再用拨片轻轻地沿着这条缝隙拨开。

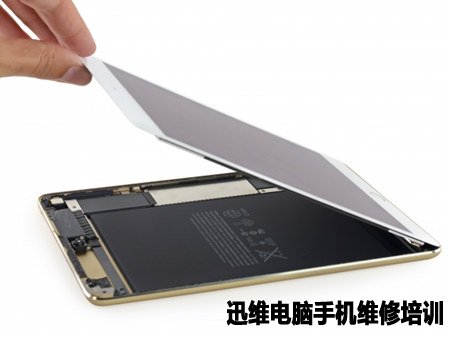

　　这样，前面板就可以打开了。

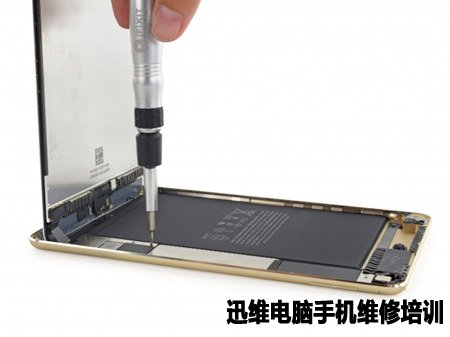

　　拆下固定电池排线的两颗螺丝。

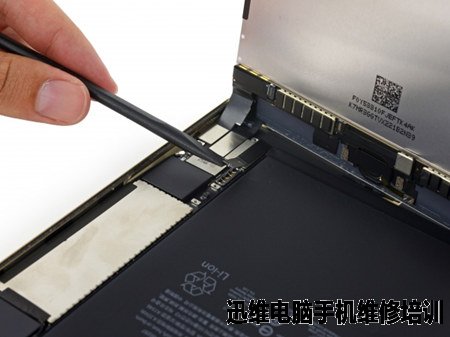

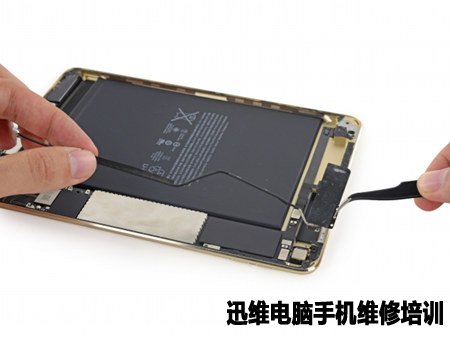

　　用撬棒翘起电池排线。

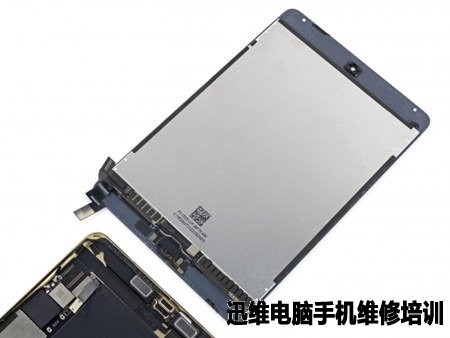

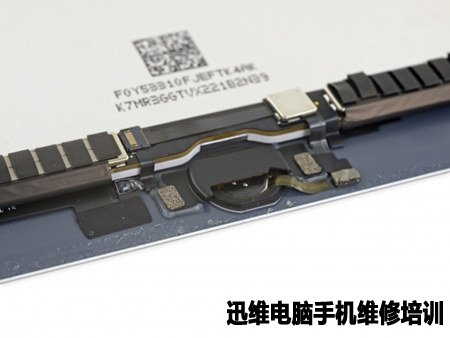

　　iPad mini 4 屏幕采用全贴合工艺，但整体工艺和上代一样，没多大改变，在mini 3 上用热胶固定住按钮组件，这点特别好维修。Touch ID 排线集成到前面板，和iPad Air 2 一样。

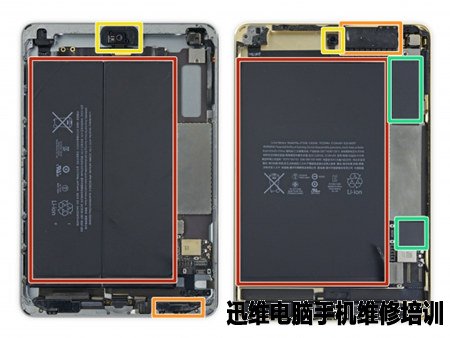

　　绿色：塑料垫片填补了在mini 4 上Wi-Fi副板的空白。

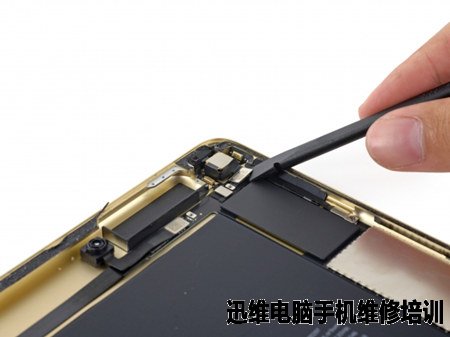

　　小心的拔下排线，我们就可以将天线拆下来了。不同于以往的设计，mini4的排线安装在后置摄像头右侧。

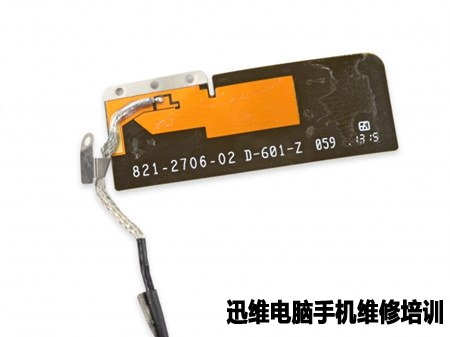

　　mini4 的天线体积很小，有点像 iPad Air 的天线。



　　拔下排线，我们就可以拆下摄像头了。

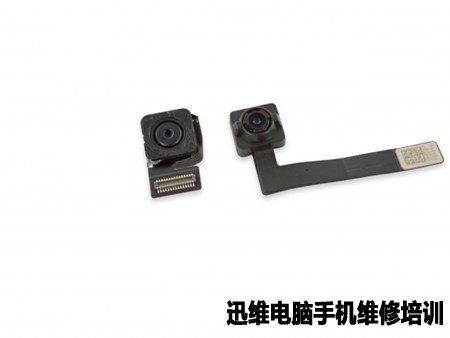

　　mini 4 采用了跟 iPad Air一样的800万像素 iSight 后置摄像头，前置摄像头为120万像素。

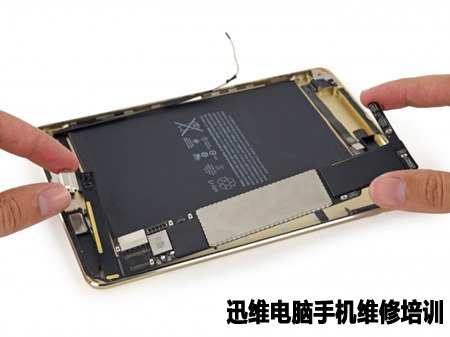

　　现在就可以将主板拆卸下来了。

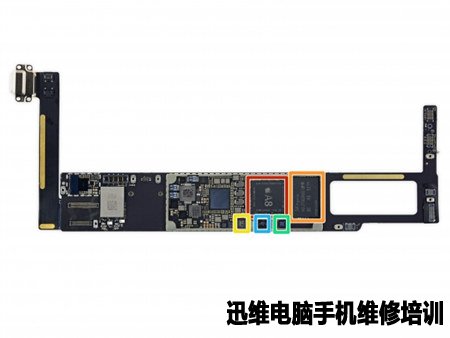

　　让我们看一下主板上都有哪些芯片：



　　红色：苹果A8 SoC APL1011，与SK海力士H9CKNNN8KTBUSR 2GB LPDDR3 SDRAM。



　　橙色：SK海力士H2JTDG8UD1BMR 16GB NAND闪存。



　　黄色：恩智浦(NXP)半导体65V10 NFC控制器。



　　绿色：恩智浦(NXP)半导体LPC18B1UK(苹果M8运动协处理器)。



　　蓝色：苹果338S1213音频编解码器。

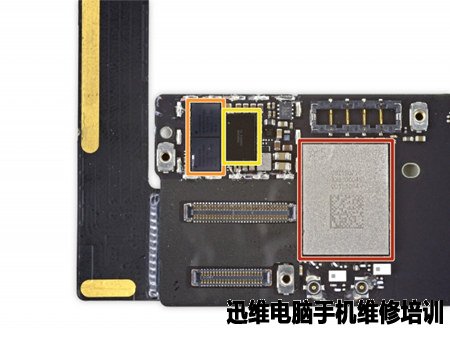

　　主板的另一端也有很多芯片：



　　红色：通用科学工业(Universal Scientific Industrial)339S00045 Wi-Fi模块。(iPad的迷你3中使用的339S0213)。



　　橙色：博通BCM5976C1KUB6G触摸屏控制器。



　　黄色：德州仪器343S0583， 与iPad Air2上的一致。

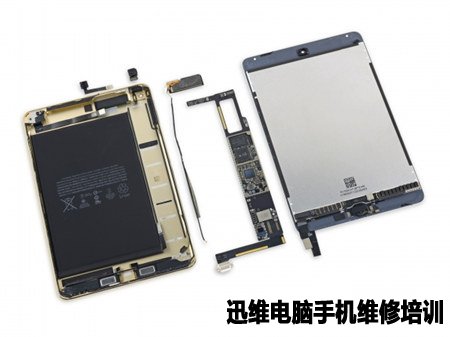

　　至此，我们的拆解到此结束，来一张全家福吧。拆解老师给iPad mini4的修补评分为2分(10 是最容易修复)，这个得分还是比较低的，大面积的胶水让维修比较困难。整机最大的亮点在于全贴合式的屏幕，LCD和面板玻璃熔合在一起后，大大简化了拆卸程序。
