dell 1420拆机淸灰、改善笔记本温度图解教程(二)

更新时间:2016-01-18 13:37:43


  笔记本使用时间长了,各种故障也会随之而来,特别是散热方面最为明显,这是笔记本电脑的通病,当笔记本长时间处于高温下工作而又得不到及时处理时,严重的就会烧坏CPU和显卡,dell 1420笔记本电脑也不例外,而且dell 1420笔记本扇热最为垃圾,一遇高温就会出现黑屏,下面我把dell 1420笔记本电脑拆机清灰、改善笔记本温度的图解教程分享给大家,以供大家参考。

  dell 1420拆机淸灰、改善笔记本温度方法/步骤:

  三、dell 1420笔记本淸灰、改装散热器

  拆下C壳,我们可以看到北桥用的导热垫。

dell 1420拆机教程(三) 图一
dell 1420拆机教程(三) 图一

  用手撕下这片导热垫,并清理干净上面残留部分。

dell 1420拆机教程(三) 图二
dell 1420拆机教程(三) 图二

  拔下图中所指出的两个插头。

dell 1420拆机教程(三) 图三
dell 1420拆机教程(三) 图三

  然后拧下固定主板的三颗螺丝,如图所示:

dell 1420拆机教程(三) 图四
dell 1420拆机教程(三) 图四

  螺丝拧下后,有手轻轻掀起主板,就可以把主板取下了。

dell 1420拆机教程(三) 图五
dell 1420拆机教程(三) 图五

  dell 1420笔记本的主板。

dell 1420拆机教程(三) 图六
dell 1420拆机教程(三) 图六

  拧下显卡散热器是的三颗螺丝,中间这颗拧送就可以,如图:

dell 1420拆机教程(三) 图七
dell 1420拆机教程(三) 图七

  拔下风扇的插头,如图:

dell 1420拆机教程(三) 图八
dell 1420拆机教程(三) 图八

  显卡温度之所以高,就是在显卡位置的导热垫“硅脂垫”时间长老化的缘故。把导热垫取下,并清理干净。

dell 1420拆机教程(三) 图九
dell 1420拆机教程(三) 图九

  在显存上面也有两个导热垫,也一并撕下清理了。

dell 1420拆机教程(三) 图十
dell 1420拆机教程(三) 图十

  用细砂纸抛光,清理干净残留的硅脂。

dell 1420拆机教程(三) 图十一
dell 1420拆机教程(三) 图十一

  显卡帖防短路胶带,防止铜片碰到显卡。盖住显卡四周的小元件,中间凸出部分不要贴,要露在外面,帖好后,如图:

dell 1420拆机教程(三) 图十二
dell 1420拆机教程(三) 图十二

  拆开散热器上面的三颗小螺丝,并用镊子撬开侧面的卡扣。如图:

dell 1420拆机教程(三) 图十三
dell 1420拆机教程(三) 图十三

  清理完上面的灰尘,接下来就开始贴散热片。

dell 1420拆机教程(三) 图十四
dell 1420拆机教程(三) 图十四

  取出散热片,揭去原装的导热胶,原装的导热不好,

dell 1420拆机教程(三) 图十五
dell 1420拆机教程(三) 图十五

  拧开导热胶盖,把导热胶的涂在散热器的内壁上,并用小板涂抹均匀,如图:

dell 1420拆机教程(三) 图十六
dell 1420拆机教程(三) 图十六

  然后把散热片贴在散热器的内壁上,注意散热片的风道,这要贴气流才没有阻力。

dell 1420拆机教程(三) 图十七
dell 1420拆机教程(三) 图十七

  贴到这里就可以了,一共用了16个散热片。

dell 1420拆机教程(三) 图十八
dell 1420拆机教程(三) 图十八

  然后把散热片压紧一点,接触紧密,散热更高。

dell 1420拆机教程(三) 图十九
dell 1420拆机教程(三) 图十九


  风道处散热片贴好了。

dell 1420拆机教程(三) 图二十
dell 1420拆机教程(三) 图二十

  两边空的地方也贴上散热片,贴好后,我们需要等大约半个小时导热胶才能凝固。

dell 1420拆机教程(三) 图二十一
dell 1420拆机教程(三) 图二十一

  等导热胶凝固好了,我们就可以装上散热器的盖板了。

dell 1420拆机教程(三) 图二十二
dell 1420拆机教程(三) 图二十二

  在散热器对应显卡位置上贴变相片,用力压,让其固定在散热器上,然后,在揭去上面的另一层膜。

dell 1420拆机教程(三) 图二十三
dell 1420拆机教程(三) 图二十三

  散热器和显卡之间有缝隙,要加铜片,铜片厚度很关键,太厚容易压坏显卡,太薄达不到导热效果,会烧坏显卡。一定要选择厚度适中的铜片。

dell 1420拆机教程(三) 图二十四
dell 1420拆机教程(三) 图二十四

  在铜片的这面也要贴一片变相片,显卡位置改好后,如图:

dell 1420拆机教程(三) 图二十五
dell 1420拆机教程(三) 图二十五

  两个显卡位置也各贴上导热垫,如图:

dell 1420拆机教程(三) 图二十六
dell 1420拆机教程(三) 图二十六

  然后就可以把散热器装在主板上,拧紧三颗螺丝,并插上风扇电源插头。

dell 1420拆机教程(三) 图二十七
dell 1420拆机教程(三) 图二十七

  改好后的效果图

dell 1420拆机教程(三) 图二十八
dell 1420拆机教程(三) 图二十八

  用小毛刷清理D壳的灰尘,淸灰完成后,装上主板,拧紧螺丝,固定好主板。

dell 1420拆机教程(三) 图二十九
dell 1420拆机教程(三) 图二十九

  将主板上的北桥贴防短路胶带。

dell 1420拆机教程(三) 图三十
dell 1420拆机教程(三) 图三十

  在C壳对应北桥位置涂一层导热胶。并用小板涂抹均匀。如图:

dell 1420拆机教程(三) 图三十一
dell 1420拆机教程(三) 图三十一

  然后在导热胶上粘一片铜片,并在铜片牢固后,再贴上一片变相片。如图:

dell 1420拆机教程(三) 图三十二
dell 1420拆机教程(三) 图三十二

  四、dell 1420笔记本装机

  下面按拆机向反的步骤开始装机,首先安装C壳,用三颗螺丝拧紧将其固定。

dell 1420拆机教程(四) 图一
dell 1420拆机教程(四) 图一

  接下来开始装显示屏,装网卡天线。

dell 1420拆机教程(四) 图二
dell 1420拆机教程(四) 图二

  然后装上键盘,并拧紧固定键盘的两颗螺丝,然后安装开关面板,先装好左边,再装右边,用力往下按即可。

dell 1420拆机教程(四) 图三
dell 1420拆机教程(四) 图三

  装上显示屏后面的两颗螺丝,如图:

dell 1420拆机教程(四) 图四
dell 1420拆机教程(四) 图四

  接下是D壳装猫和卡片,并用螺丝把猫固定好。如图:

dell 1420拆机教程(四) 图五
dell 1420拆机教程(四) 图五

  装上硬盘、光驱及D壳所有螺丝,接下来开始改南桥,给南桥贴散热片。

dell 1420拆机教程(四) 图六
dell 1420拆机教程(四) 图六

  取出散热片,揭去背面的双面胶,涂上导热胶,然后贴在南桥上,用手压一下,让它更牢固。如图:

dell 1420拆机教程(四) 图七
dell 1420拆机教程(四) 图七

  然后安装好后盖,拧上所有的螺丝,下一步CPU贴变相片。如图:

dell 1420拆机教程(四) 图八
dell 1420拆机教程(四) 图八

  贴好变相片后,安装好,并用四颗螺丝拧紧,如图:

dell 1420拆机教程(四) 图九
dell 1420拆机教程(四) 图九

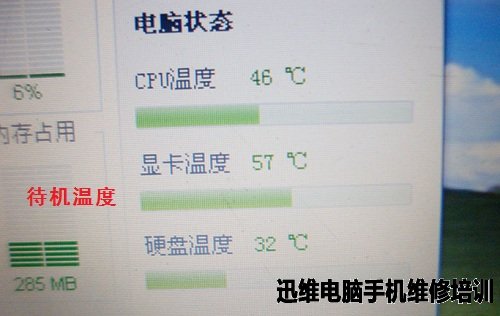

  1全部改好了,开机测试,改善效果很不错哟。

dell 1420拆机教程(四) 图十
dell 1420拆机教程(四) 图十

  以上是dell 1420笔记本电脑拆机清灰、改善笔记本温度的图解教程,希望本教程对家有所帮助。
