联想lenovo Thinkpad E420拆机图解
笔记本使用时间久了，散热器里堆积了灰尘，如果不及时清理，笔记本就会发生电脑故障，严重的会导致硬件的损坏，笔记本拆机淸灰换硅脂是最常用的笔记本保养的重要手段，下面我把联想lenovo Thinkpad E420拆机过程分享给大家，以供参考。
联想thinkpad e420
联想thinkpad e420拆机工具/原料：
螺丝刀套，硅脂，胶带，毛刷，镊子，剪刀，拆机卡，撬棒，95%酒精
联想thinkpad e420拆机
联想thinkpad e420拆机方法/步骤：
1、先把联想thinkpad e420翻过来，取电池，如图：
联想thinkpad e420拆机 图一

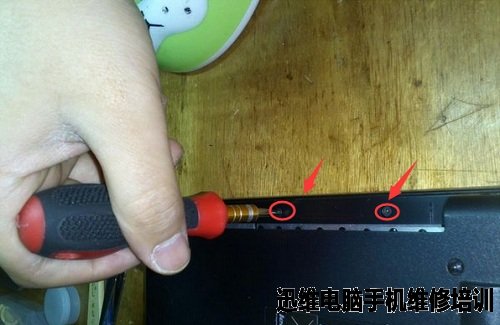

2、面板上有4个螺丝拧松，注意这4个螺丝是拧不掉的，当你拧动发出咔哒咔哒的声音的时候就可以了。
联想thinkpad e420拆机 图二
3、用拆机片从边缘翘起，然后环绕一周。
联想thinkpad e420拆机 图三

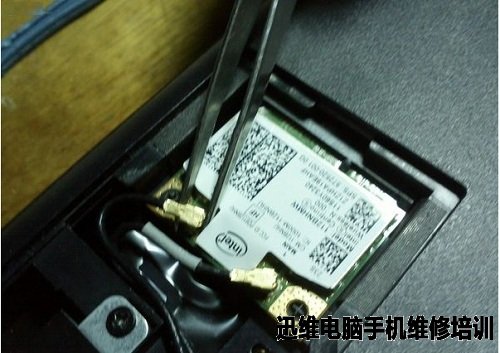

4、拔去无线网卡天线。
联想thinkpad e420拆机 图四
5、拧掉螺丝，无线网卡弹起，倾斜着拔出。
联想thinkpad e420拆机 图五

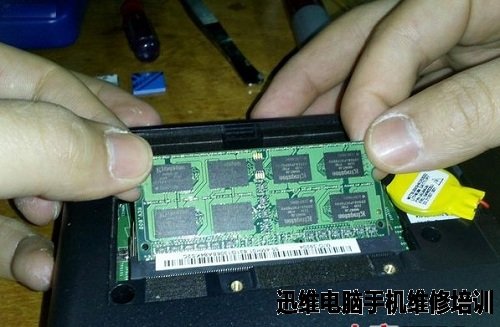

6、用两手掰开内存左右卡片。
联想thinkpad e420拆机 图六
7、内存弹起，按倾斜角度拔出。
联想thinkpad e420拆机 图七
8、卸去硬盘两端螺丝。
联想thinkpad e420拆机 图八

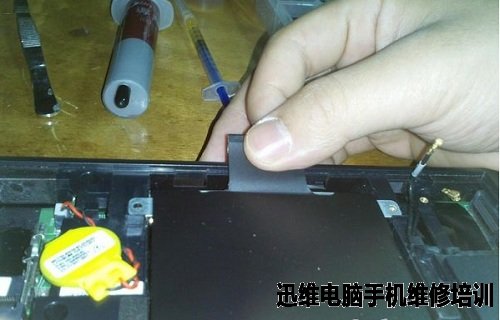

9、捏住黑色提带，向后拉动。
联想thinkpad e420拆机 图九
10、取出硬盘。
联想thinkpad e420拆机 图十

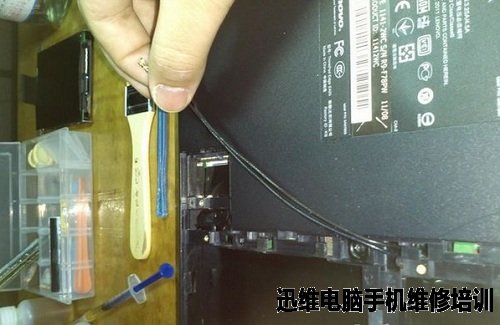

11、理出天线。
联想thinkpad e420拆机 图十一
12、卸去这个螺丝，这个是光驱固定螺丝。
联想thinkpad e420拆机 图十二

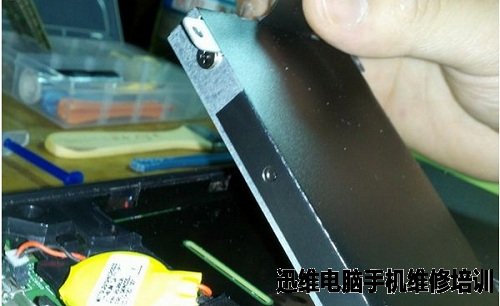

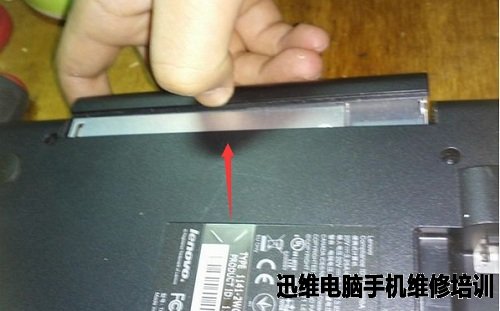

13、将光驱抽出。
联想thinkpad e420拆机 图十三
14、卸去光驱槽中两个小螺丝。
联想thinkpad e420拆机 图十四
15、卸去电池槽中3个小螺丝。
联想thinkpad e420拆机 图十五

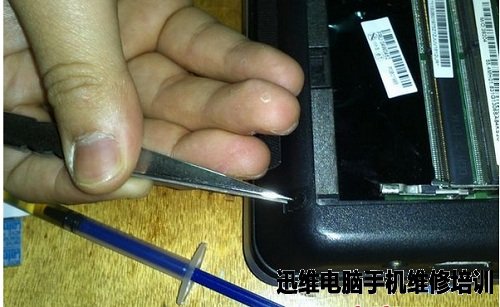

16、e420音箱处，用镊子撬出橡胶垫。
联想thinkpad e420拆机 图十六
17、卸去两个螺丝。
联想thinkpad e420拆机 图十七
18、卸下联想thinkpad e420背面的所用螺丝。
联想thinkpad e420拆机 图十八

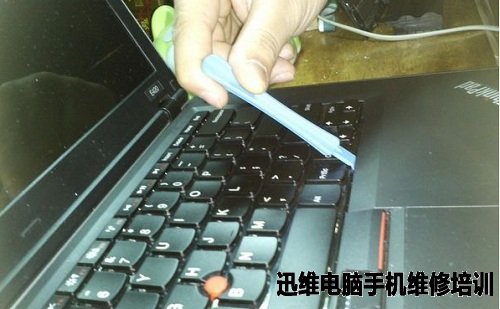

19、用撬棒插入键盘下边缝隙，向上撬动。
联想thinkpad e420拆机 图十九
20、轻轻拿起，小心排线。用撬棒把键盘排线插槽的翻盖打开，小红点排线亦然，然后抽出排线
联想thinkpad e420拆机 图二十

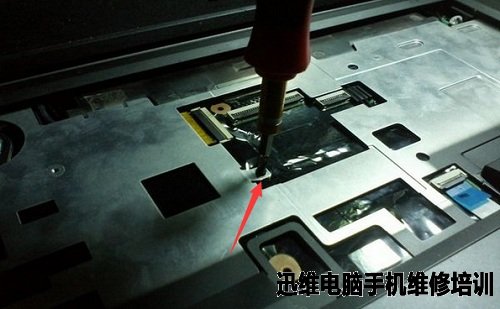

21、卸去图中标示出的这颗螺丝。
联想thinkpad e420拆机 图二十一

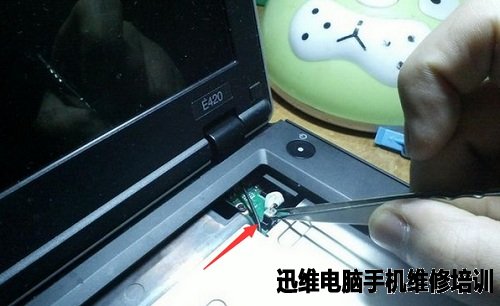

22、用镊子拔去电源键插件。
联想thinkpad e420拆机 图二十二
23、拔出触摸板排线。
联想thinkpad e420拆机 图二十三

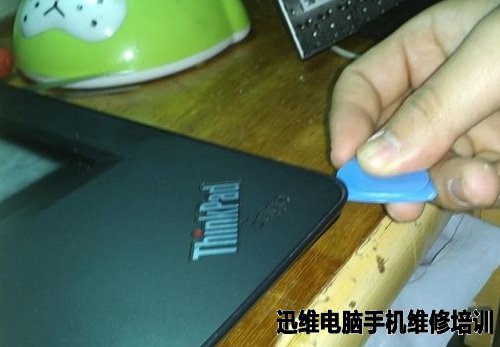

24、拿拆机片插入电脑面板与下半部缝隙围绕一周。如图：
联想thinkpad e420拆机 图二十四

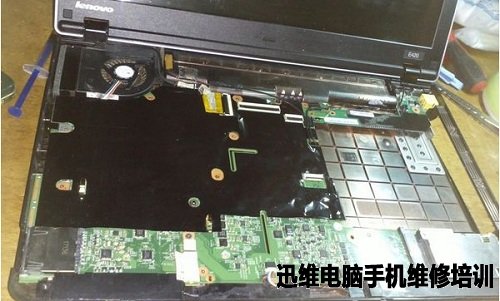

25、取下联想thinkpad e420电脑面板。
联想thinkpad e420拆机 图二十五

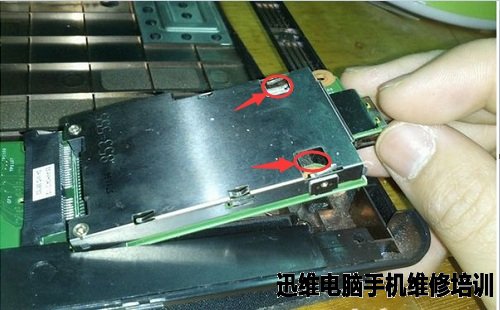

26、右下角的模块，卸去两个固定螺丝，就可以取下。
联想thinkpad e420拆机 图二十六
27、把天线向右拉扯，卸去两个螺丝，注意，此处右侧螺丝是中等长度，比其他螺丝略短，建议单独放置。
联想thinkpad e420拆机 图二十七

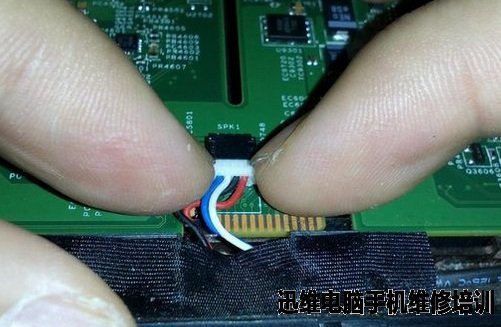

28、取下音箱插件。
联想thinkpad e420拆机 图二十八

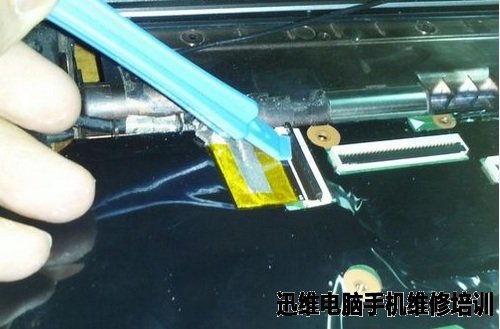

29、同样拔掉屏幕排线。
联想thinkpad e420拆机 图二十九
30、轻轻拿起主板。并把主板反过来，可以看到联想thinkpad e420的散热器。
联想thinkpad e420拆机 图三十
31、拔出风扇插件。
联想thinkpad e420拆机 图三十一

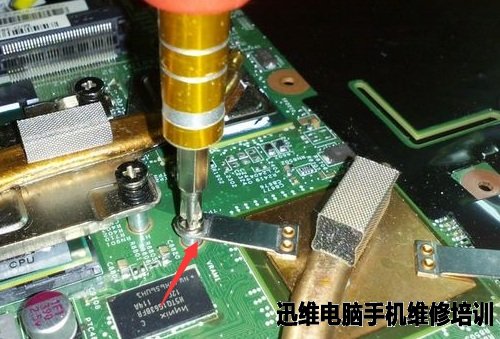

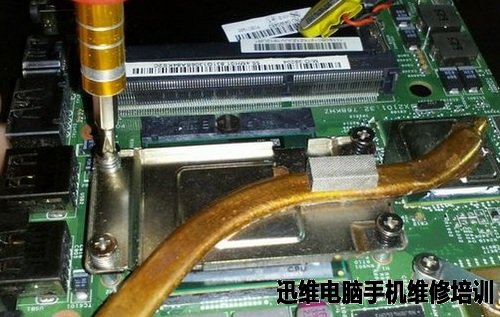

32、卸去风扇螺丝，这是联想thinkpad e420笔记本的显卡
联想thinkpad e420拆机 图三十二
33、这是联想thinkpad e420笔记本的cpu。
联想thinkpad e420拆机 图三十三
34、取下联想thinkpad e420笔记本的散热风扇。
联想thinkpad e420拆机 图三十四
35、主板上CPU、显卡、南桥表面残留的导热硅胶。
联想thinkpad e420拆机 图三十五
36、各种纸巾、擦布、刷子将其残留的硅胶清理干净，注意硅胶碎屑不要弄到主板上，防止短路。然后用酒精棉签擦拭风扇铜片表面。
联想thinkpad e420拆机 图三十六
37、用注射器给风扇注油。
联想thinkpad e420拆机 图三十七

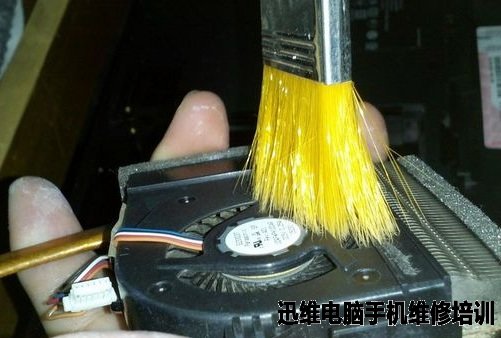

38、用刷清理风扇上的灰尘。
联想thinkpad e420拆机 图三十八

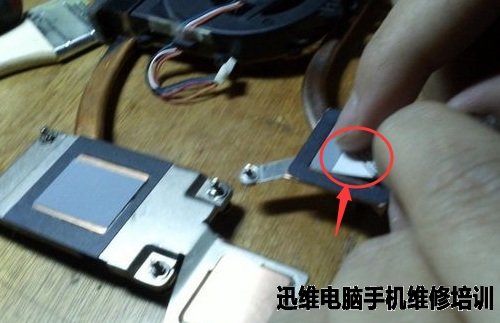

39、相变硅脂，去除一面塑料贴，平整的粘于铜片上。
联想thinkpad e420拆机 图三十九
40、然后把其他两个部位也同样贴上相变硅脂。
联想thinkpad e420拆机 图四十
41、完成后，把风扇再安回到主板上。
联想thinkpad e420拆机 图四十一
42、到此，联想thinkpad e420拆机淸灰换硅脂就完成， 按拆机倒着的顺序把笔记本装好，就可以了。
以上是联想thinkpad e420拆机的淸灰换硅脂的方法步骤，希望本文分享对大家有所帮助。
