惠普ProBook 450 G4拆机教程

更新时间:2017-03-14 15:16:15


  惠普450 G4是一款ProBook系列商务本,拥有一块15.6英寸TN屏,搭配了英特尔第七代酷睿i7-7500U处理器,4GB内存以及1TB机械硬盘的配置组合。下面让我们通过拆机,来看看惠普ProBook 450 G4的内容结构吧!

惠普450 G4拆机 图1
惠普450 G4拆机 图1

  惠普450 G4拆机方法/步骤:

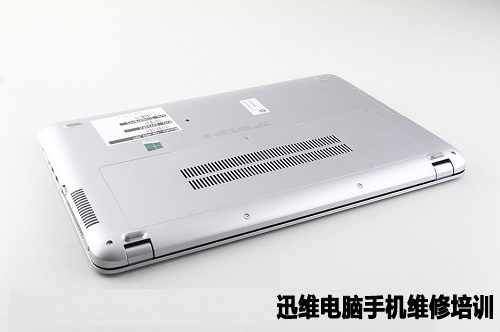

  拆机从D面开始,首先将背面散热部分盖板取下。

惠普450 G4拆机 图2
惠普450 G4拆机 图2

惠普450 G4拆机 图3
惠普450 G4拆机 图3

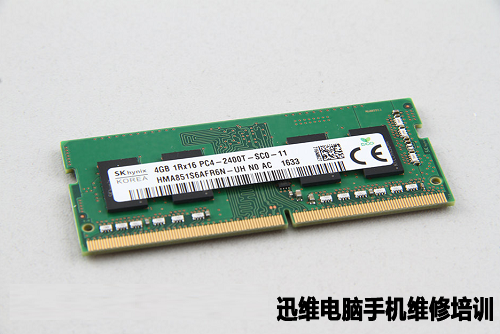

  在背部可以将内存取下,来自海力士4GB内存,用户还可以自行添加内存条。

惠普450 G4拆机 图4
惠普450 G4拆机 图4

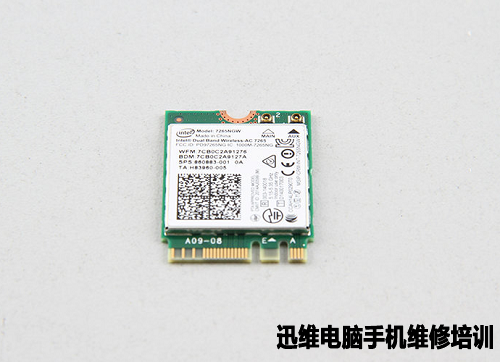

  惠普450 G4来自英特尔的无线模块。

惠普450 G4拆机 图5
惠普450 G4拆机 图5

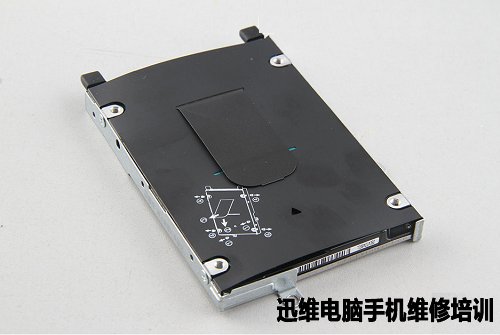

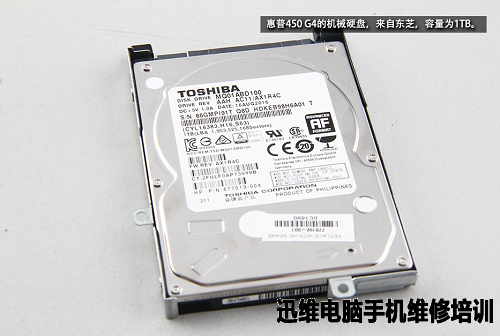

  惠普450 G4来自东芝的,容量为1TB机械硬盘,硬盘的背面标有拆卸的方式。

惠普450 G4拆机 图6
惠普450 G4拆机 图6

惠普450 G4拆机 图7
惠普450 G4拆机 图7

  拆完D面,接下来拆卸键盘。

惠普450 G4拆机 图8
惠普450 G4拆机 图8

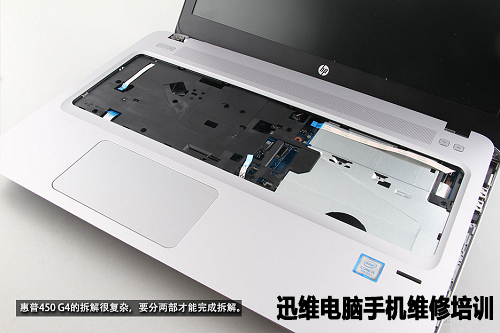

  惠普450 G4拆机有点复杂,要分两步才能完成拆解。

惠普450 G4拆机 图9
惠普450 G4拆机 图9

惠普450 G4拆机 图10
惠普450 G4拆机 图10

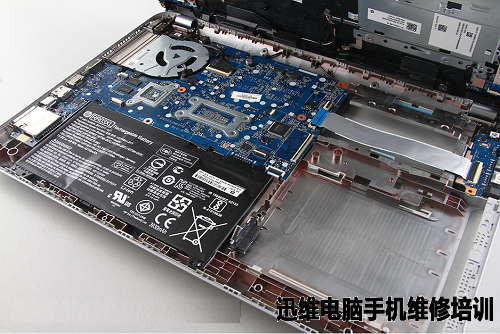

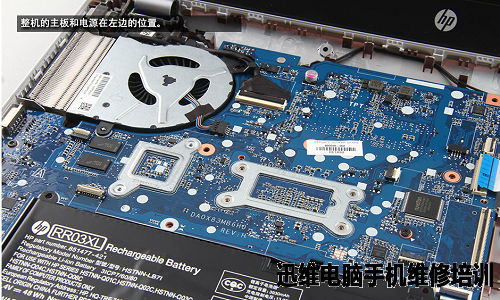

  整机的主板和电源在左边的位置。

惠普450 G4拆机 图11
惠普450 G4拆机 图11

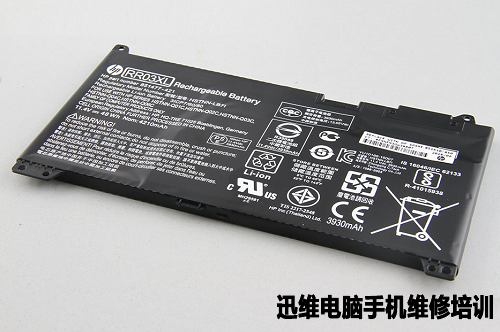

  惠普450 G4的电源电量为4210mAh。

惠普450 G4拆机 图12
惠普450 G4拆机 图12

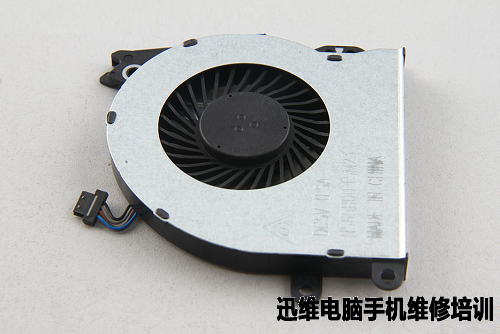

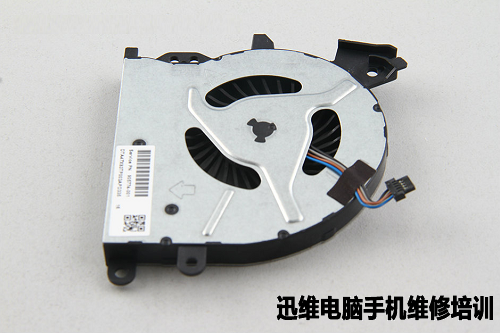

  散热风扇特写:

惠普450 G4拆机 图13
惠普450 G4拆机 图13

惠普450 G4拆机 图14
惠普450 G4拆机 图14


  惠普450 G4主板特写:

惠普450 G4拆机 图15
惠普450 G4拆机 图15

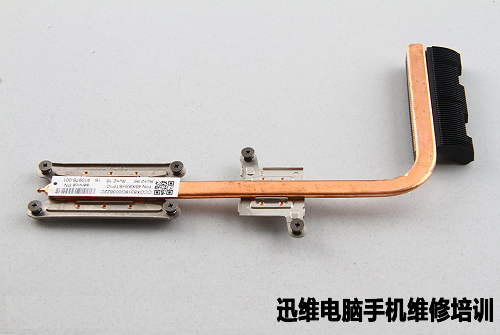

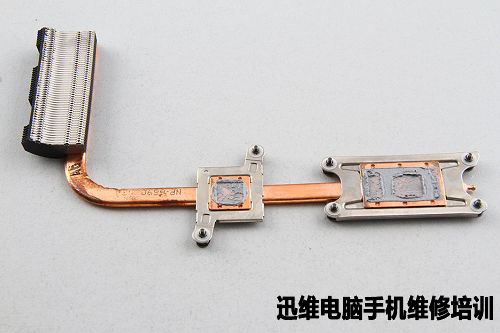

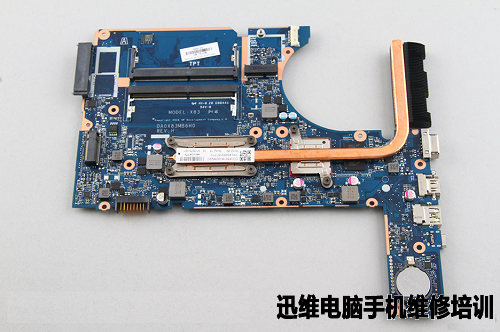

  惠普450 G4的散热铜管特写:

惠普450 G4拆机 图16
惠普450 G4拆机 图16

惠普450 G4拆机 图17
惠普450 G4拆机 图17

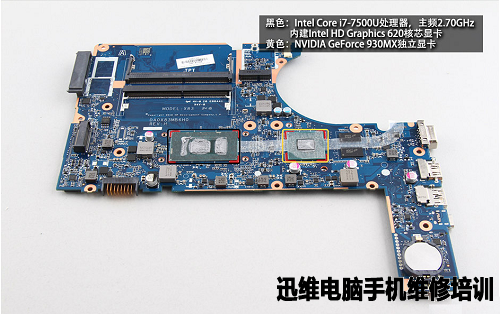

  主板芯片组:

  黑色:Intel Core i7-7500U处理器,主频2.70GHz 内建Intel HD Graphics 620核心显卡
  黄色:NVIDIA GeForce 930MX独立显卡

惠普450 G4拆机 图18
惠普450 G4拆机 图18

  Intel Core i7-7500U处理器特写:

惠普450 G4拆机 图19
惠普450 G4拆机 图19

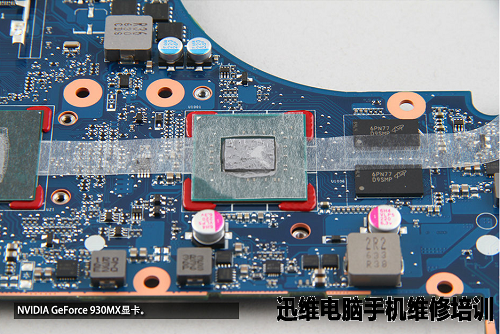

  NVIDIA GeForce 930MX独立显卡

惠普450 G4拆机 图20
惠普450 G4拆机 图20

  全部拆开后,整机特写:

惠普450 G4拆机 图21
惠普450 G4拆机 图21

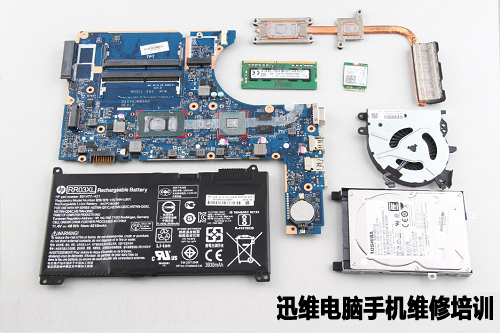

  惠普450 G4拆机到此结束!附拆机内部配件特写图:

惠普450 G4拆机 图22
惠普450 G4拆机 图22
