微软Surface Studio拆机图解

更新时间:2017-03-17 10:58:37


  这款微软Surface Studio采用了第6代酷睿四核i7处理器,32GB内存、2TB PCI-E接口SSD以及GTX980M显卡,内置3风扇散热结构拥,另外扬声器也被安置其中。下面我们通过拆机来一起看看微软Surface Studio的内部结构吧!

微软Surface Studio 拆机1
图1

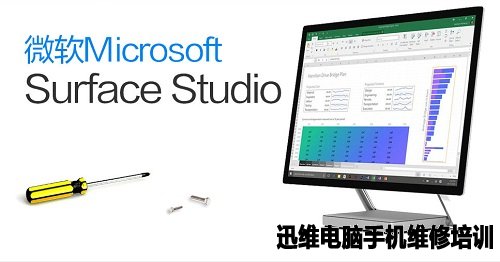

  我们先来看看它的外观。

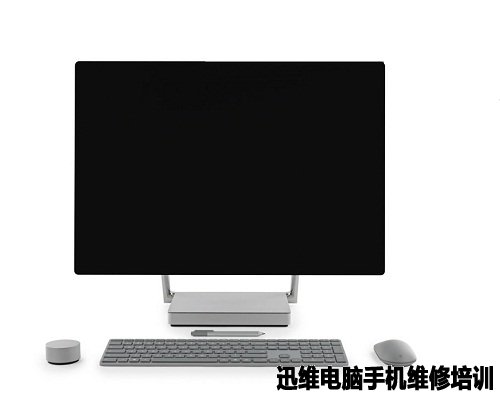

  正面图:


微软Surface Studio 拆机2
 图2

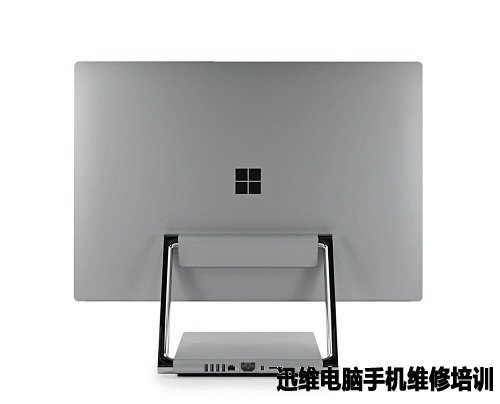

  背面图:

微软Surface Studio拆机3
图3

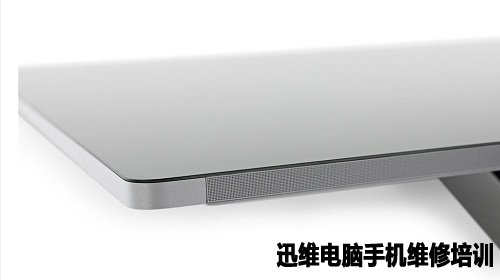

  显示屏底部边缘位置有一个非常框的扬声器格栅。

微软Surface Studio拆机4
 图4

  显示屏上面有两个麦克风、一颗500万像素的前置摄像头。

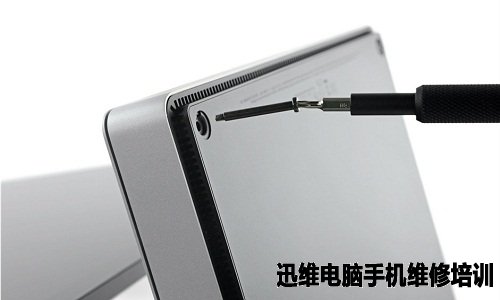

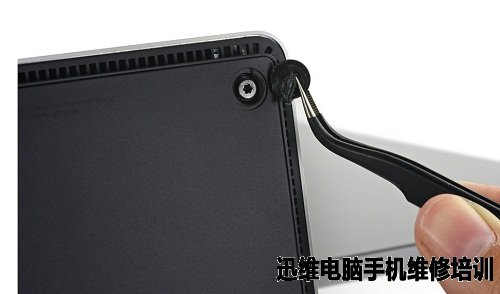

  拆机正式开始,在底座垫脚下面有固定底座的六角螺丝。固定螺丝一共4颗,建议使用专业的拆机工具。

微软Surface Studio拆机5
 图5

微软Surface Studio拆机6
图6

  拆下底盖我们就能看到机身的内部结构了。

微软Surface Studio拆机7
图7

  先来拆散热风扇,否则其它部分无法拆卸。

微软Surface Studio拆机8
 图8

  拆到这一步一定要小心里面的连接线。

微软Surface Studio拆机9
 图9

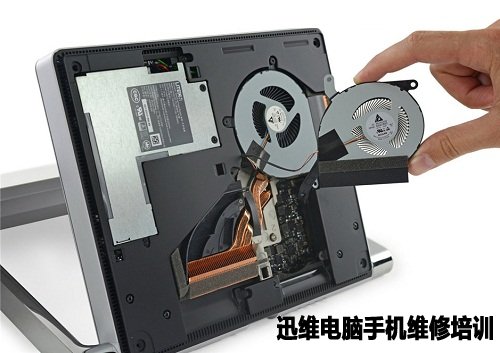

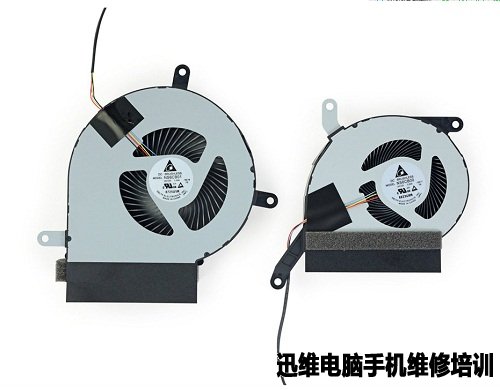

  两个散热风扇,分别负责处理器和显卡的散热。

微软Surface Studio拆机10
图10

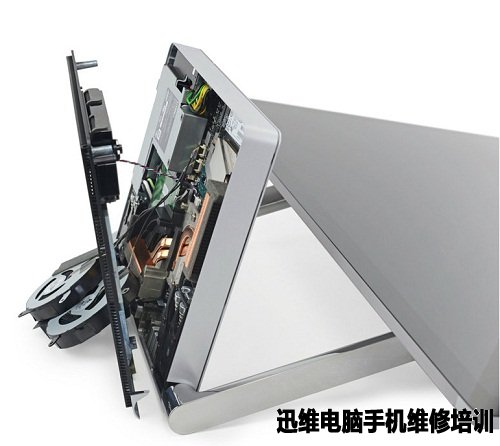

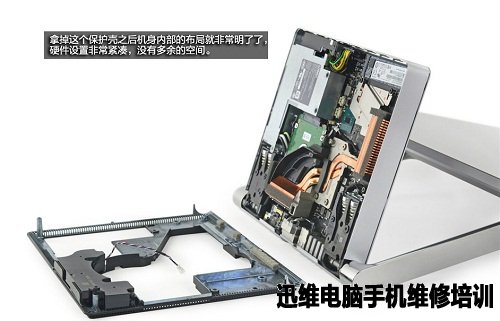

  拆掉保护壳就能清楚的看见机身的内部结构了。

微软Surface Studio拆机11
图11

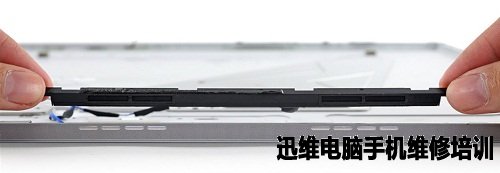

  在主机座上有一个辅助扬声器,配有防振的橡胶螺杆垫圈。

微软Surface Studio拆机12
图12

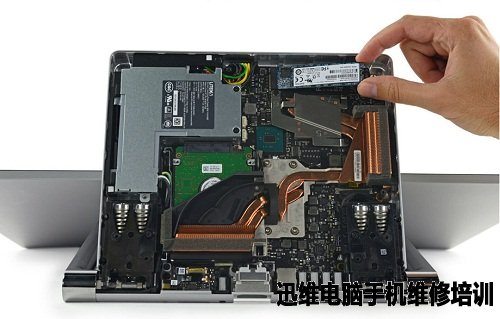

  这款硬盘采用了固态+机械的混合盘,首先我们先把固态硬盘拆下来。

微软Surface Studio拆机13
 图13

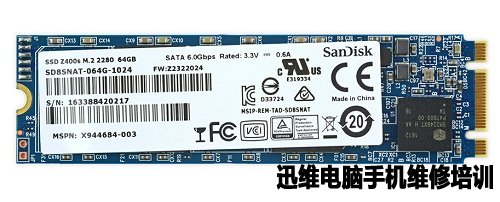

  固态硬盘容量是64GB。

微软Surface Studio拆机14
图14

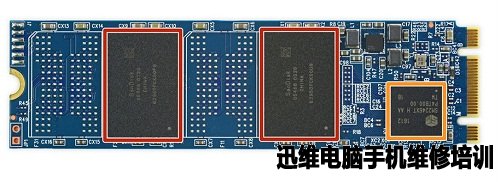

  红色:闪迪05466 032g 32 GB NAND内存模块(x2 64 GB)

  橙色:SM2246XT SATA lll 6 Gb/s DRAM-less SSD控制器

微软Surface Studio拆机15
图15

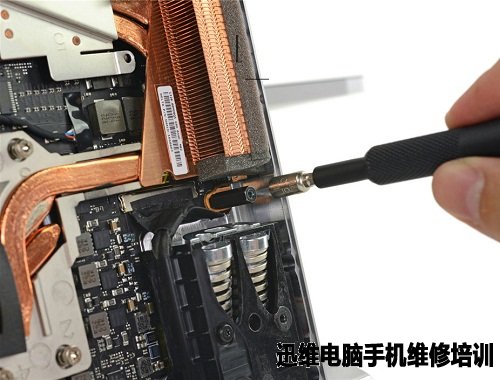

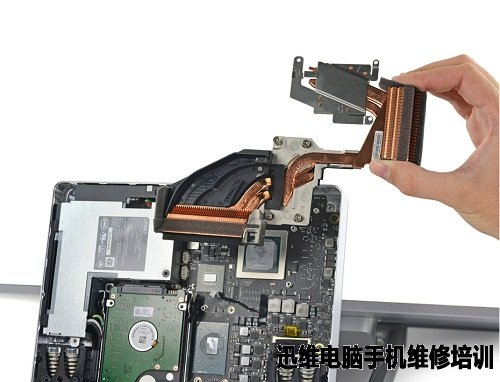

  接下来要拆的是导热部分,CPU和GPU的是连在一起的,拆卸起开很方便。

微软Surface Studio拆机16
 图16

微软Surface Studio拆机17
图17

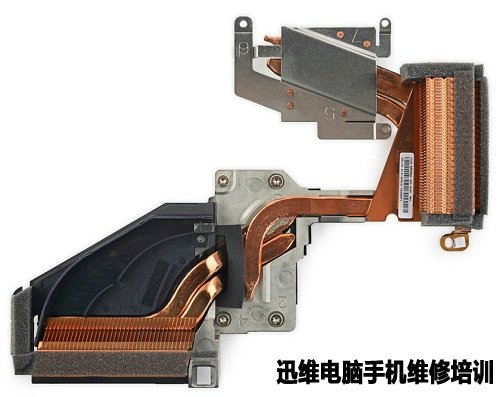

  拆卸下来的导热铜管及其配件。

微软Surface Studio拆机18
 图18

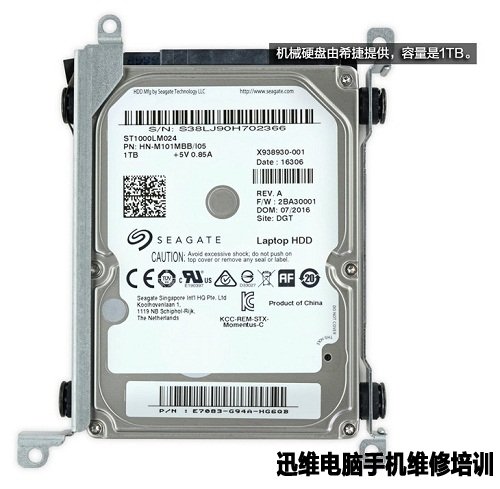

  固态硬盘拆下来,接下来该拆机械硬盘了。

微软Surface Studio拆机19
图19


微软Surface Studio拆机20
 图20

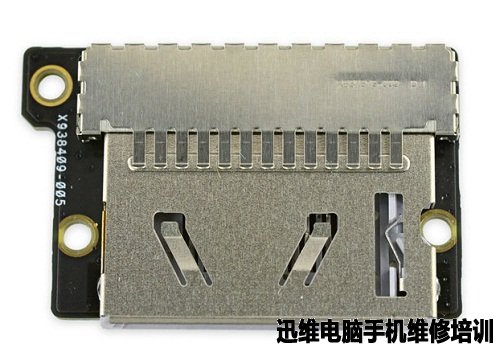

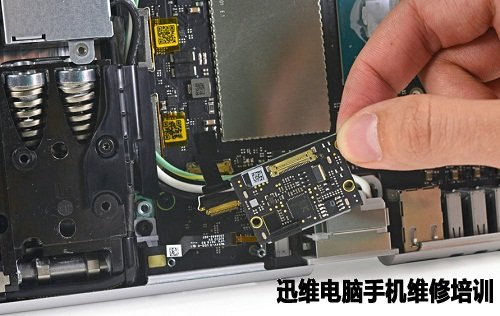

  SD卡槽并没有固定到主板上,可拆卸更换。
微软Surface Studio拆机21
图21

  红色:瑞昱RTS5314 SD读卡器控制器。

  橙色:MX25L 1006E 1 Mb CMOS串行flash。

微软Surface Studio拆机22
 图22

微软Surface Studio拆机23
图23

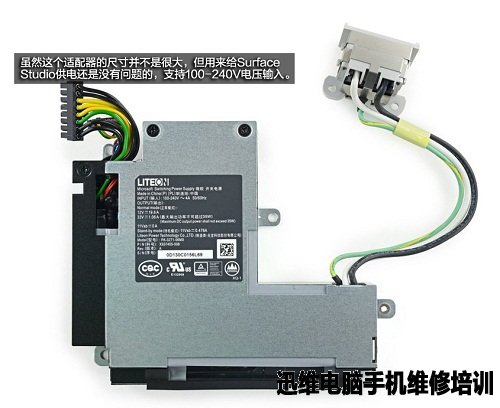

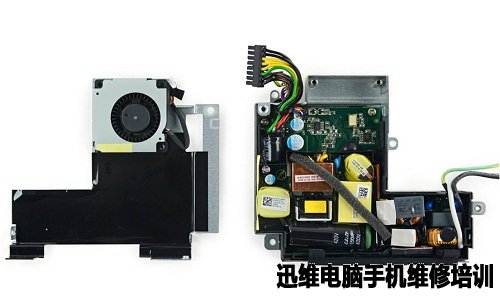

  拆到这一步除了主板之外就剩下电源适配器了,也就是常说的变压器。

微软Surface Studio拆机24
 图24

微软Surface Studio拆机25
 图25

微软Surface Studio拆机26
图26

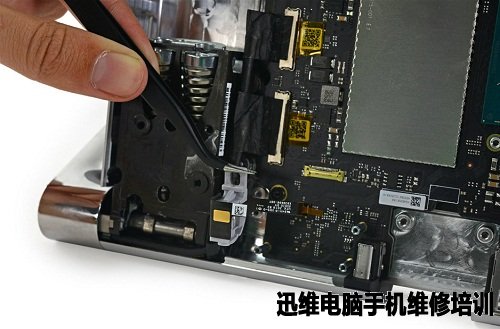

  在拆卸主板之前,我们必须要把一些链接的线和固定的螺丝拆掉。

微软Surface Studio拆机27
图27

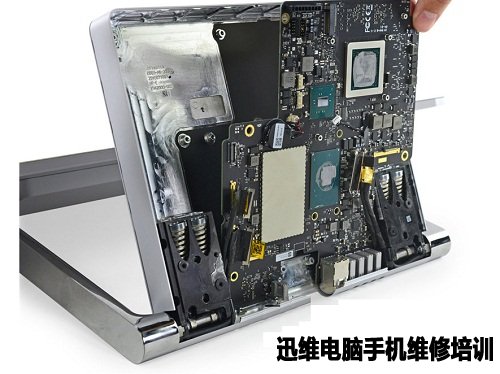

  注意主板要轻拿轻放。

微软Surface Studio拆机28
图28

微软Surface Studio拆机29
 图29

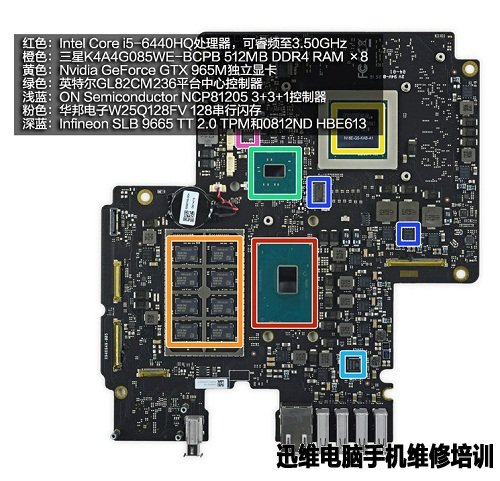

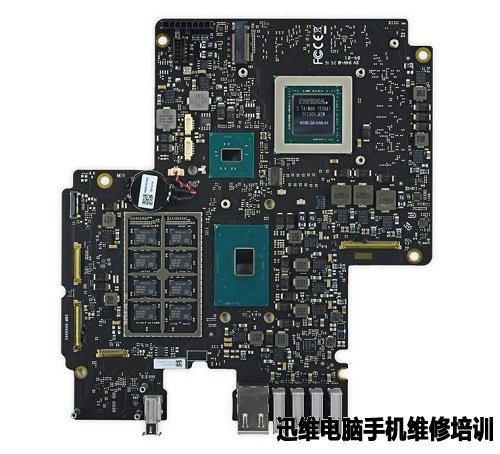

  红色:lntel Core i5-6440HQ处理器,可睿频至3.50GHz。

  橙色:三星K4A4G085WE-BCPB 512MB DDR4 RAM x8。

  黄色:Nvidia GeForce GTX 965M独立显卡。

  绿色:英特尔GL82CM236平台中心控制器。

  浅蓝:ON Semiconductor NCP81205 3+3+1控制器。

  粉色:华邦电子W25Q128FV 128串行内存。

  深蓝:lnfineon SLB 9665 TT 2.0 TPM和0812ND HBE613。

微软Surface Studio拆机30
图30

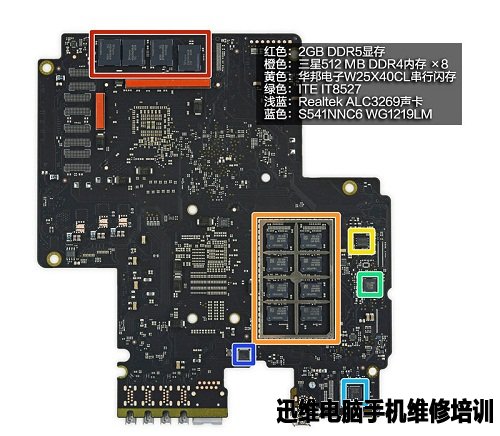

  红色:2GB DDR5显存。

  橙色:三星512 MB DDR4内存 x8。

  黄色:华邦电子W25X40CL串行内存。

  绿色:lTE lT8527.

  浅蓝:Realtek ALC3269声卡。

  蓝色:S541VVC6 EG1219LM。

微软Surface Studio拆机31
图31

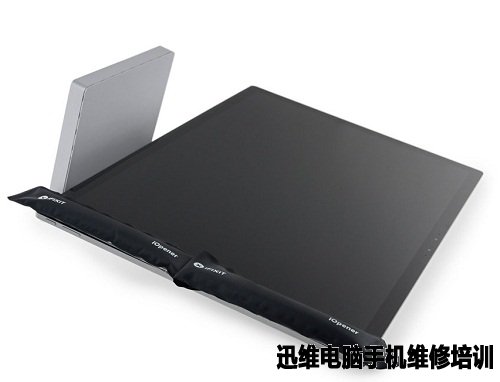

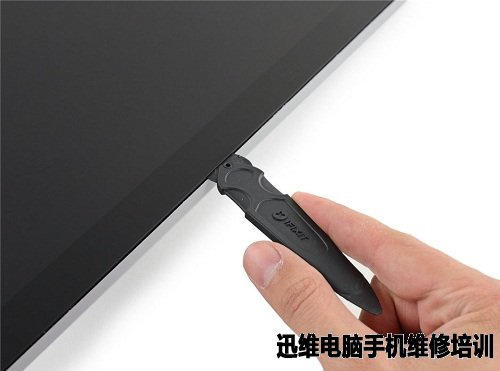

  主机部分拆完,接下来我们拆显示屏部分,由于采用的是胶水固定,所以要加热一下再拆。

微软Surface Studio拆机32
 图32

微软Surface Studio拆机33
图33

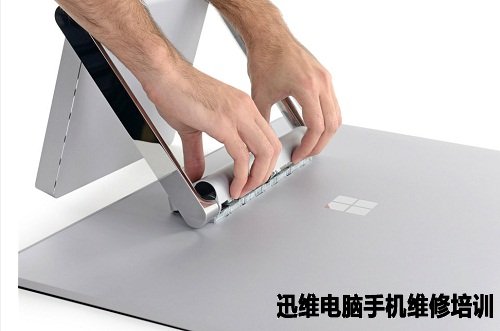

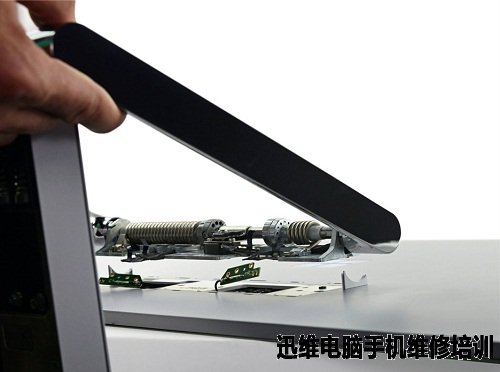

  支架部分是可以直接拆卸的。

微软Surface Studio拆机34
图34

微软Surface Studio拆机35
 图35

微软Surface Studio拆机36
图36

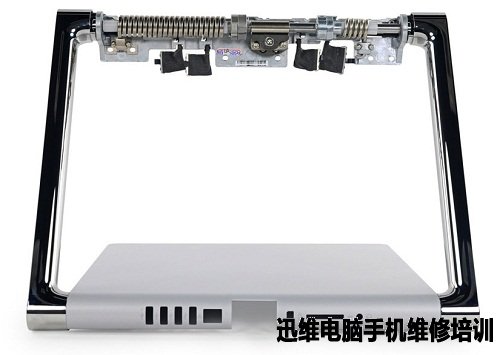

  拆下来是这样的。

微软Surface Studio拆机37
图37

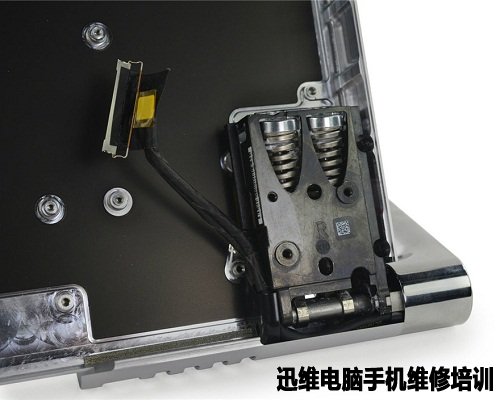

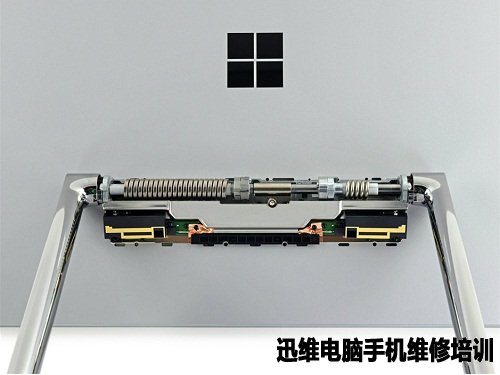

  定制调谐弹簧。

微软Surface Studio拆机38
图38

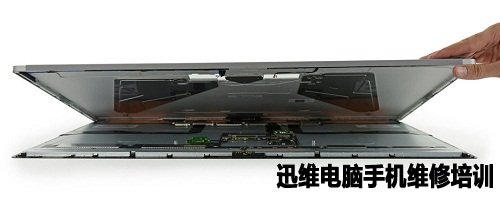

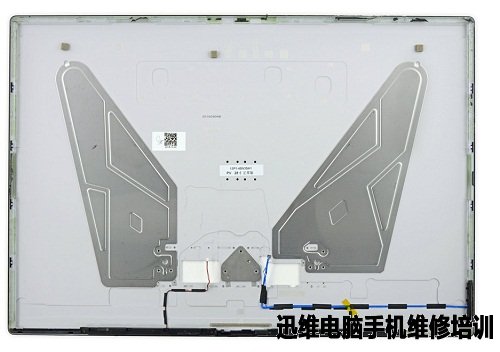

  打开显示器的后壳可以看到内部布局。

微软Surface Studio拆机39
图39

微软Surface Studio拆机40
图40

  记得前面提到的扬声器格栅吗?这就是它后面的扬声器。

微软Surface Studio拆机41
图41

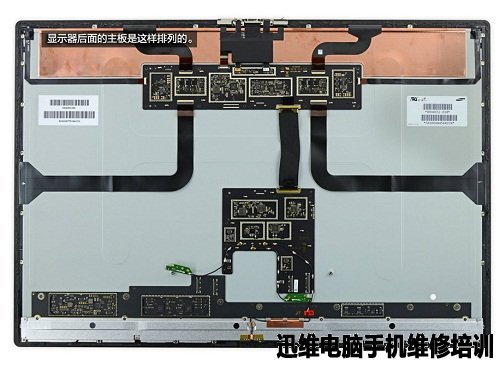

  显示器后面的主板是这样排列的。

微软Surface Studio拆机42
 图42

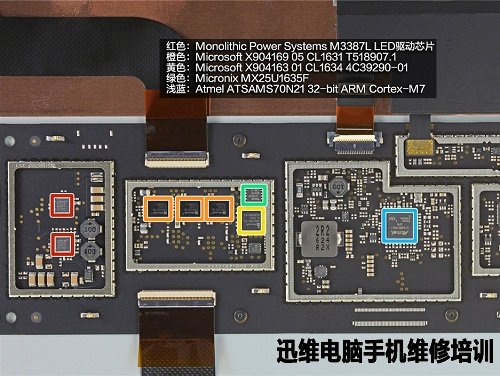

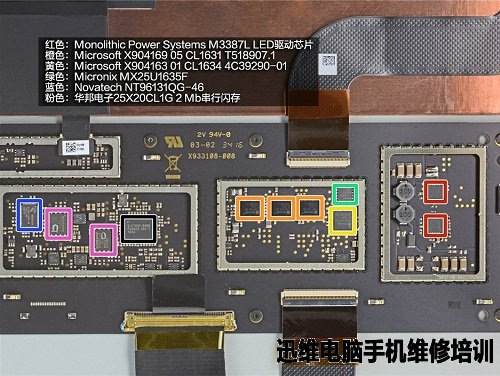

  红色:Monolithic Power Systems M3387L LED 驱动芯片。

  橙色:Microsoft X904169 05 CL 1631 T518907.1。

  黄色:Microsoft X904163 01 CL 1634 4C 39290-01。

  绿色:Micronix MX25U1635F。

  浅蓝:Atmel ATSAMS70N21 32-bit ARM Cortex-M7。

微软Surface Studio拆机43
图43

微软Surface Studio拆机44
图44

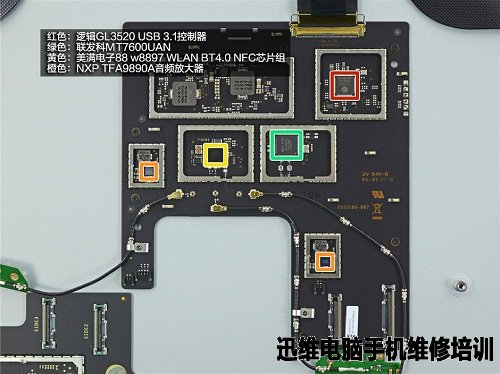

  红色:逻辑GL3520 USB 3.1控制器。

  绿色:联发科MT7600UAN。

  黄色:美满电子88 W8897 WLAN BT4.0 NFC芯片组。

  橙色:NXP TFA9890A音频放大器。

微软Surface Studio拆机45
图45

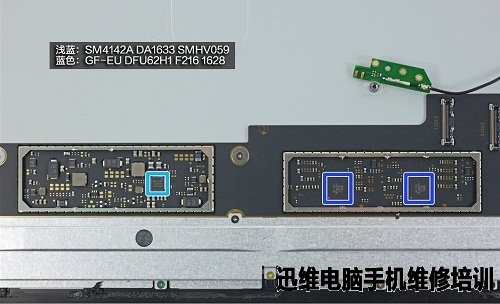

  浅蓝:SM4142A DA1633 SMHV059。

  蓝色:GF-EU DFU62H1 F216 1628。

微软Surface Studio拆机46
 图46

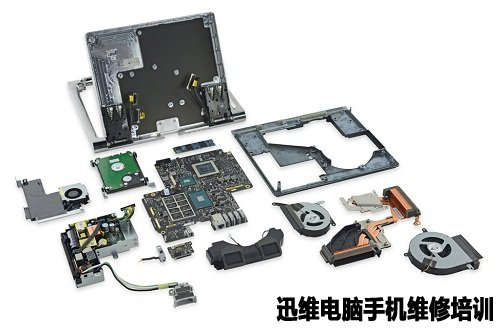

  全家福

微软Surface Studio拆机47
图47


  微软Surface Studio拆机到此结束,通过对微软Surface Studio拆机您是否对它的内部结构有一定的了解呢!
