三星玄龙骑士游戏本拆机教程

更新时间:2017-03-23 16:04:35


  玄龙骑士——是三星推出的旗下的一款游戏本,最高配置了英特尔第七代酷睿i7处理器(四核45W),三星15.6英寸的游戏本配备了GTX1050高性能显卡,另外用户可以根据自己的需求升级内存和SSD固态硬盘。那么,它的内部结构如何呢?如何拆机呢?下面小编给大家分享三星玄龙骑士的拆机教程。

拆机 图1
拆机 图1

拆机第一步:

  将笔记本翻过来,从D面开始拆机。拧下D面上的固定螺丝。

拆机 图2
拆机 图2

  拧下螺丝后,就可以看到机身内部的双风扇。

拆机 图3
拆机 图3

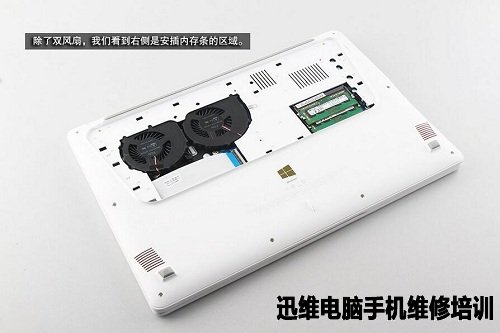

  除了双风扇,在右侧是安插内存条的区域。

拆机 图4
拆机 图4

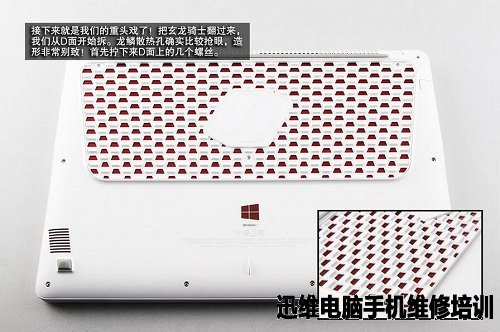

  龙鳞散热孔的背面。

拆机 图5
拆机 图5

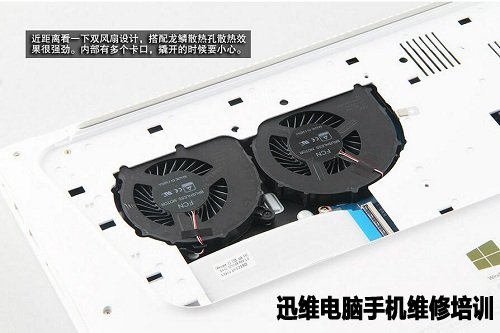

  近距离看双风扇设计,内部有多个卡扣,撬开的时候要小心。

拆机 图6
拆机 图6

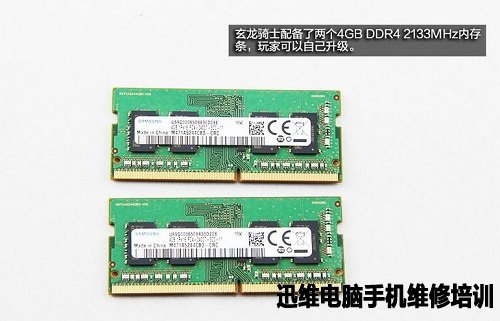

  玄龙骑士配备了两个4GB DDR4 2133MHz内存条,可自行升级。

拆机 图7
拆机 图7

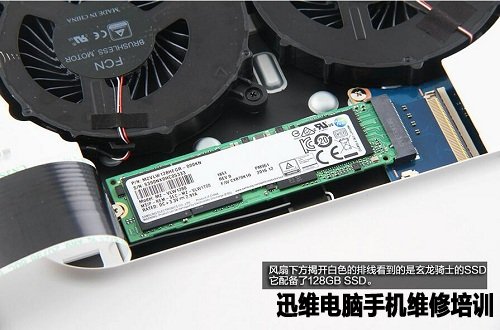

  揭开风扇下方的白色排线就可以看到128GB SSD固态硬盘。

拆机 图8
拆机 图8

拆机第二步:

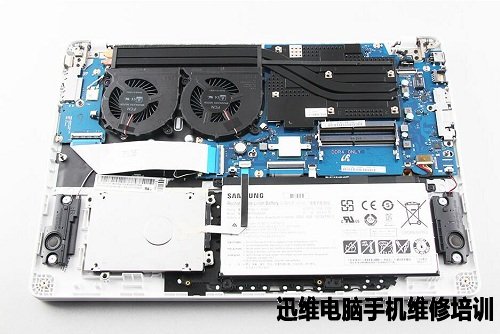

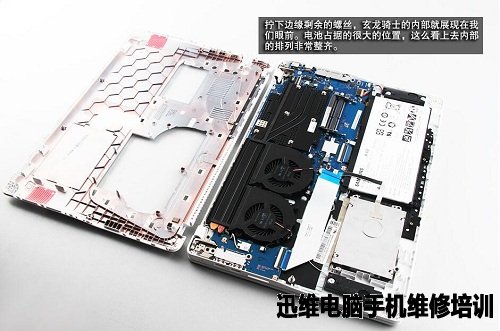

  拧下D面上剩余的固定螺丝,打开后盖,就可以看到玄龙骑士的内部结构了。

拆机 图9
拆机 9

拆机 图10
拆机 10

拆机 图11
拆机 11

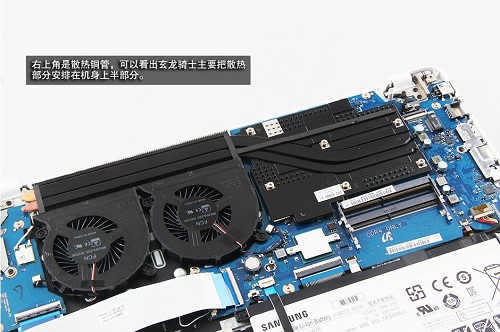

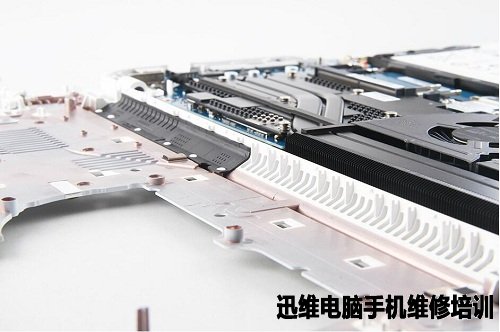

  机身右上角的散热铜管,主要的散热部分都在机身的上半部分。

拆机 图12
拆机 图12

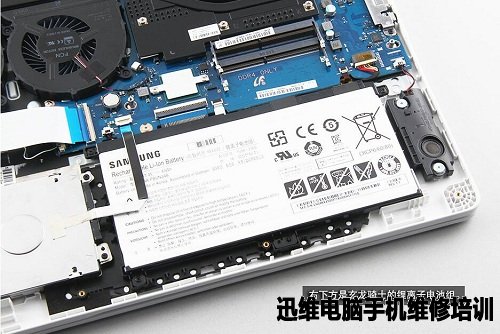

  右下方是玄龙骑士的锂离子电池组。

拆机 图13
拆机 13

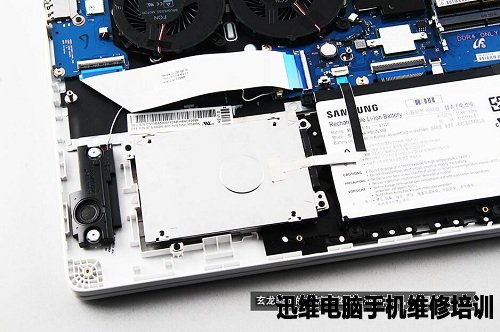

  电池的左侧是容量为1T的机械硬盘。

拆机 图14
拆机 14

拆机第三步:

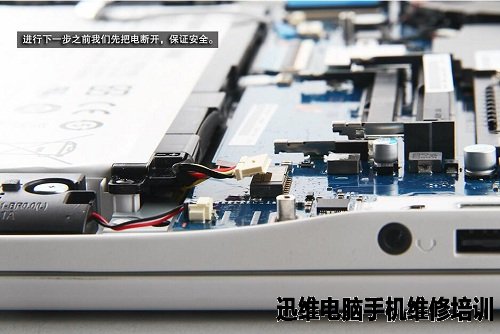

  进行下一步拆解前,先把电断开,保证安全。

拆机 图15
拆机 15

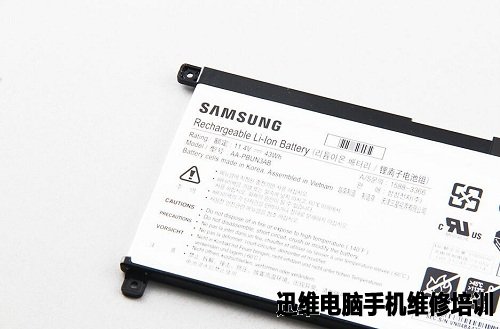

  拆下的锂离子电池组特写。

拆机 图16
拆机 16

  来自希捷的1TB 机械硬盘。

拆机 图17
拆机 17

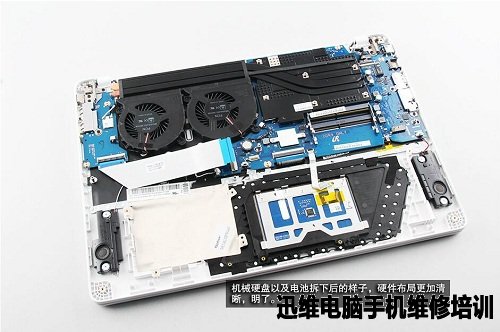

  机械硬盘和电池拆下后的内部结构图。

拆机 图18
拆机 18

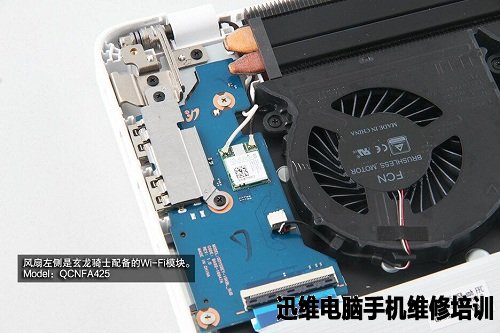

  风扇左侧的WiFi模块。

拆机 图19
拆机 19

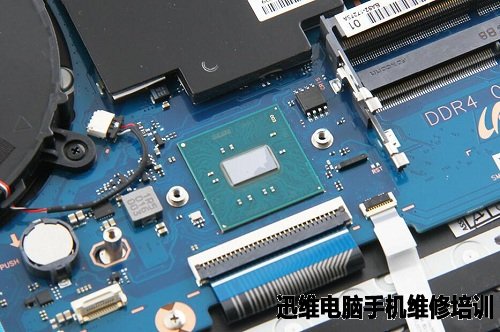

  南桥芯片特写。南桥芯片上覆盖有一块金属片,拧下上面的固定螺丝,将其取下,就可以看到南桥芯片了。

拆机 图20
拆机 20

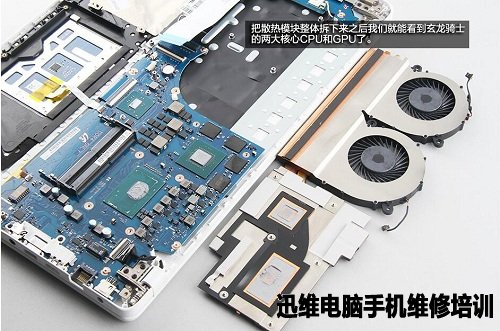

  把散热模块拆下,就可以看到主板上的两大核心CPU和GPU了。

拆机 图21
拆机 21

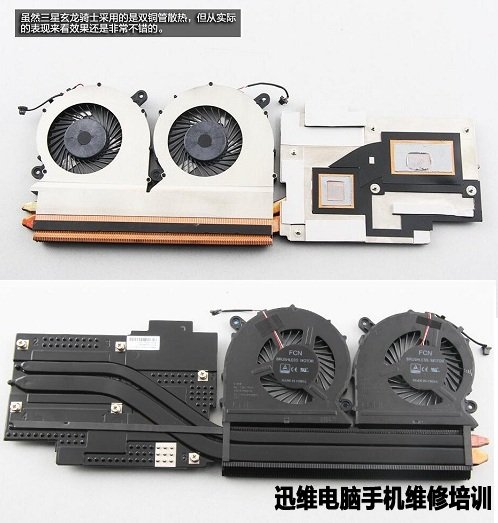

  拆下的散热模块特写。

拆机 图22
拆机 22

拆机第四步:

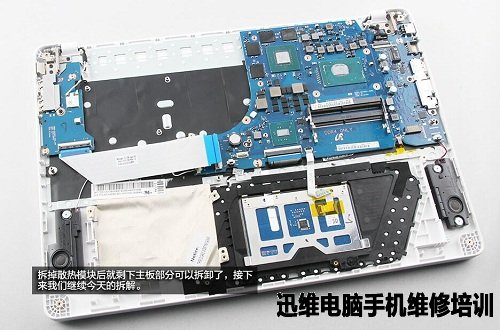

  拆掉散热模块后,接下来拆下主板。

拆机 图23
拆机 23

  右侧的主板上分布着处理器、显卡、南桥芯片等主要芯片。

拆机 图24
拆机 24

  左侧的小板。

拆机 图25
拆机 25

  拧下上面的固定螺丝就可以将其拆下。

拆机 图26
拆机 26

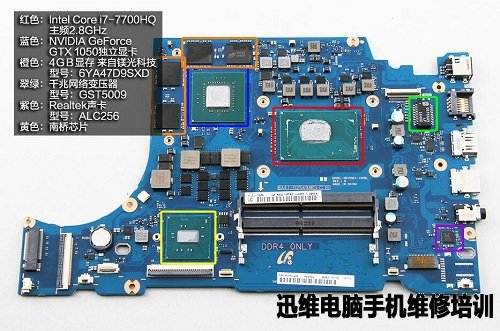

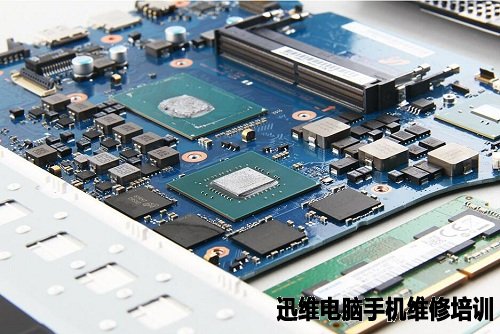

  主板正面芯片组:
  红色:Intel Core i7-7700HQ 主频2.8GHz
  蓝色:NVIDIA GeForce GTX 1050独立显卡
  橙色:4GB 显存 来自镁光科技,型号:6YA47D9SXD
  翠绿:前兆网络变压器,型号:GST5009
  紫色:Realtek声卡,型号:ALC256
  黄色:南桥芯片

拆机 图27
拆机 27

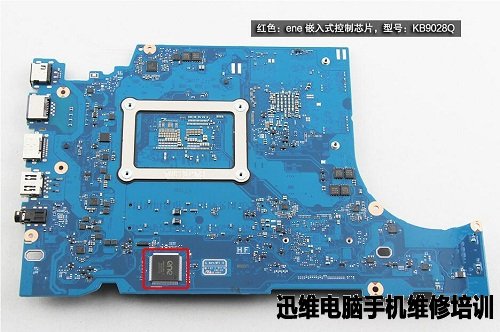

  主板背面芯片组:
  红色:ene嵌入式控制芯片,型号:KB9028Q

拆机 图28
拆机 28

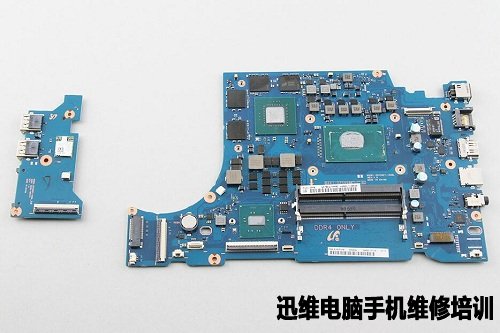

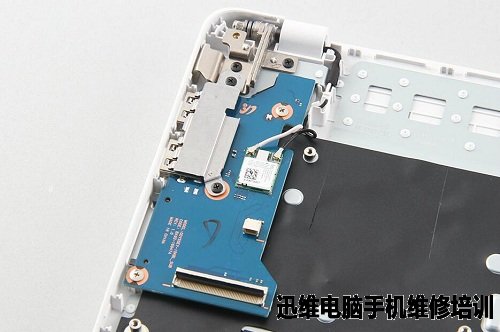

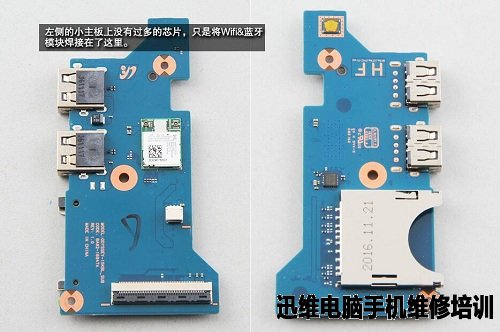

  左侧的小板正背面特写。上面没有过多的芯片,只有wifi&蓝牙模块焊接在上面。

拆机 图29
拆机 29

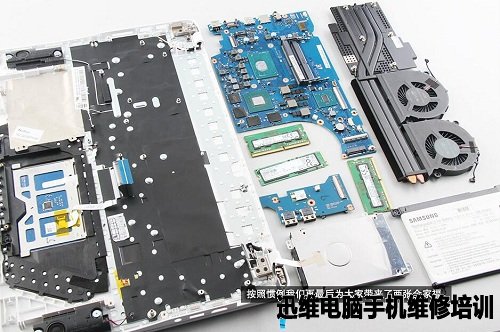

  三星玄龙骑士拆机到此结束!附拆机全家福。

拆机 图30
拆机 30

拆机 图31
拆机 31
