  微软 surface book是2015年推出的一款被微软认为是当今市场上“最终极的笔记本”,轻薄的外形,插拔翻转的二合一可拆卸屏幕设计,给我们留下了很深刻的印象,那么微软 surface book做工如何呢?下面我们通过微软 surface book拆机过程,来一探究竟吧!

微软 surface book拆机 图1
微软 surface book 图1

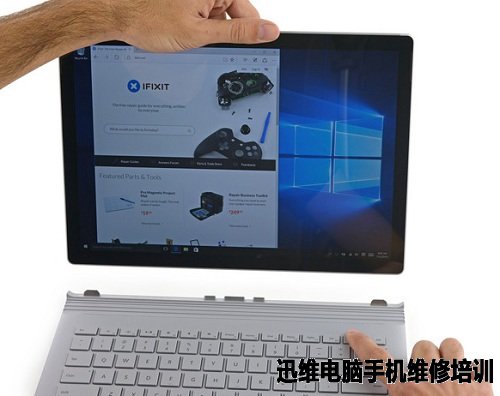

  微软 surface book通过特别设计的铰链将平板和键盘两部分连接,当平板要与键盘分离时,按一个按键,告知系统在软件和硬件开启脱离后模式,电池和显卡等硬件都会转用平板部分。平板也可以反过插回键盘作展示模式。

微软 surface book 图2
微软 surface book 图2

  微软 surface book拆机方法/步骤:

  一、微软 surface book平板部分拆解

  1、微软 surface book前面板通过胶水粘合在机身上,拆解前要预热,才能将其打开。

微软 surface book拆机(一) 图1
微软 surface book拆机(一) 图1

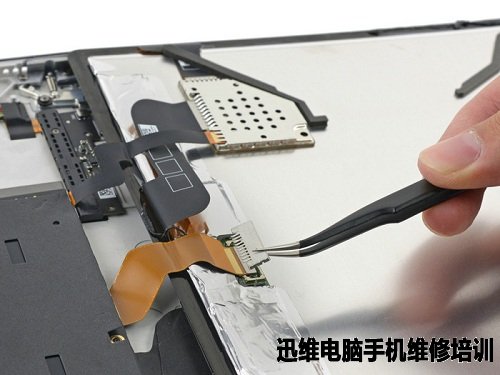

  2、打开后,可以看到内部的三条连接数据线。

微软 surface book拆机(一) 图2
微软 surface book拆机(一) 图2

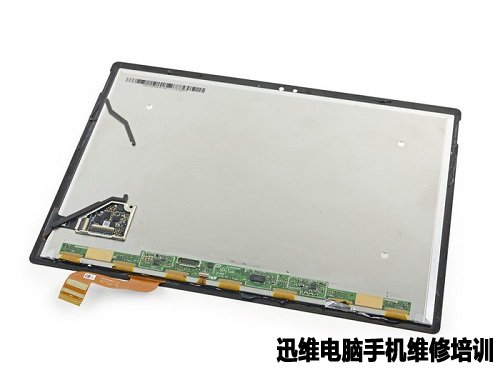

  3、微软 surface book的屏幕面板。

微软 surface book拆机(一) 图3
微软 surface book拆机(一) 图3

  4、微软 surface book机身部分,主板反过来放置安装有利于贴近后背帮助散热。

微软 surface book拆机(一) 图4
微软 surface book拆机(一) 图4

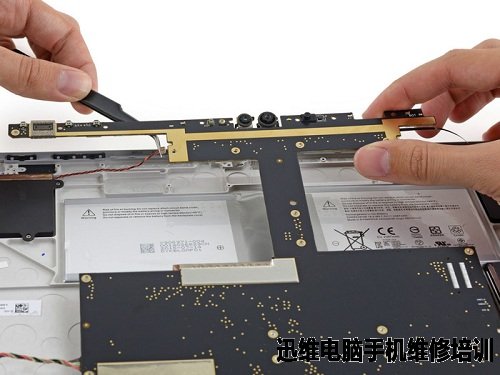

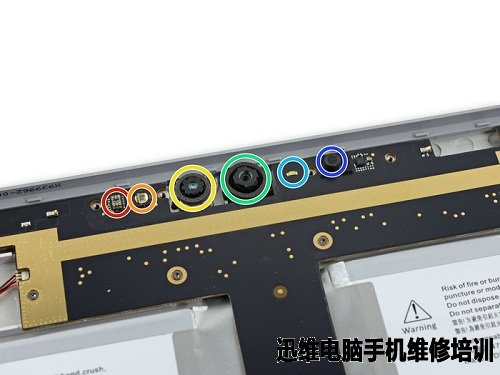

  5、机身底部各组件。

  红色:光线感应器

  橙色:红外感应器

  黄色:前置摄像头

  绿色:红外摄像头

  蓝色:隐私LED

  深蓝色:麦克风
微软 surface book拆机(一) 图5
微软 surface book拆机(一) 图5

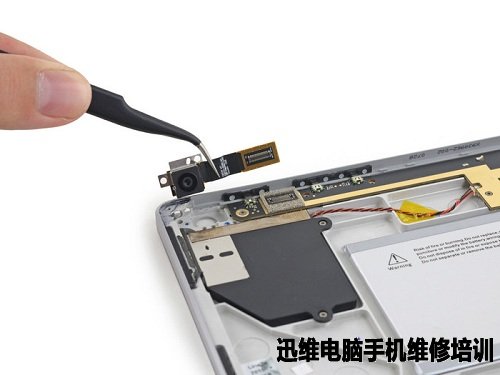

  后置摄像头为独立模块。

微软 surface book拆机(一) 图6
微软 surface book拆机(一) 图6

  6、微软 surface book主板。

微软 surface book拆机(一) 图7
微软 surface book拆机(一) 图7

  7、微软 surface book的相关连接线。

微软 surface book拆机(一) 图8
微软 surface book拆机(一) 图8

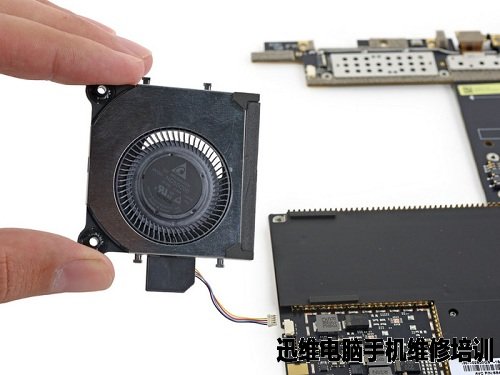

  8、涡轮式散热风扇。

微软 surface book拆机(一) 图9
微软 surface book拆机(一) 图9

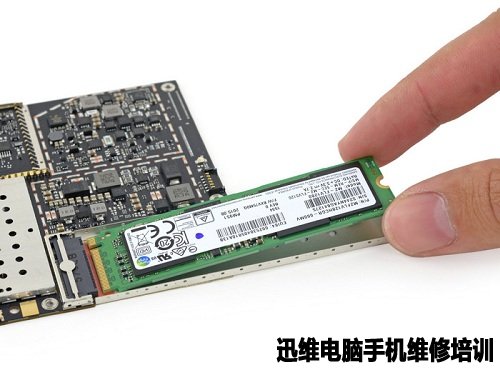

  9、微软 surface book主板上独立可拆式三星PM951 SSD固态硬盘。

微软 surface book拆机(一) 图10
微软 surface book拆机(一) 图10

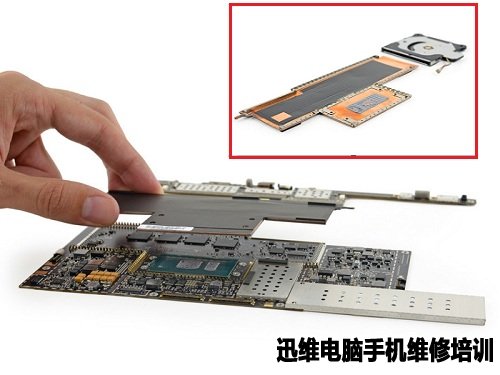

  10、散热系统是一大块铜质散热块,几乎覆盖整块主板。

微软 surface book拆机(一) 图11
微软 surface book拆机(一) 图11

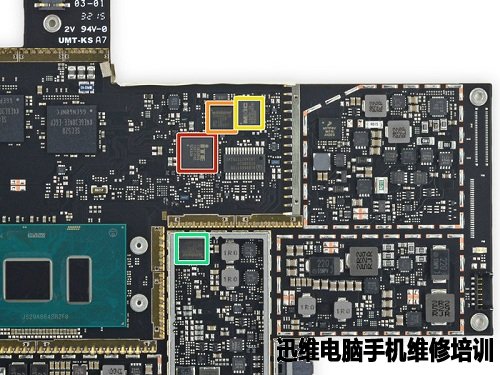

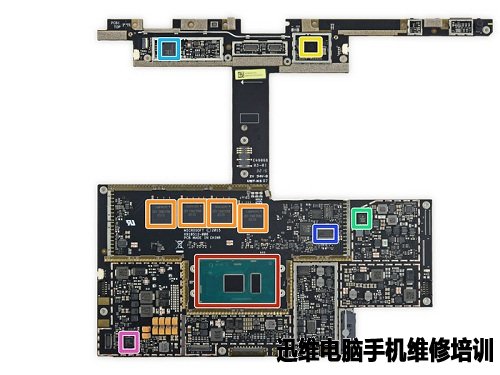

  11、微软 surface book主板正面、反面特写。

  红框为Core i5-6300U处理器,橙框为板载的三星内存,4颗粒总计8GB,其它部件为无线模块、音频和电源管理IC等。

微软 surface book拆机(一) 图12
微软 surface book拆机(一) 图12

微软 surface book拆机(一) 图13
微软 surface book拆机(一) 图13

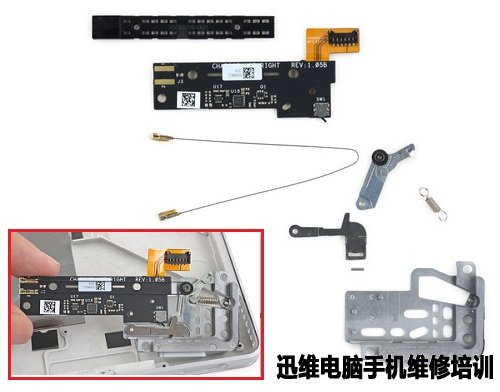

  12、微软 surface book底部两角有特殊的加固设计,能保持平板插入键盘后的倾斜角度,不会造成插槽损坏。

微软 surface book拆机(一) 图14
微软 surface book拆机(一) 图14

  13、微软 surface book主板上的电池,实际容量2387mAh,4小时续航时间。

微软 surface book拆机(一) 图15
微软 surface book拆机(一) 图15

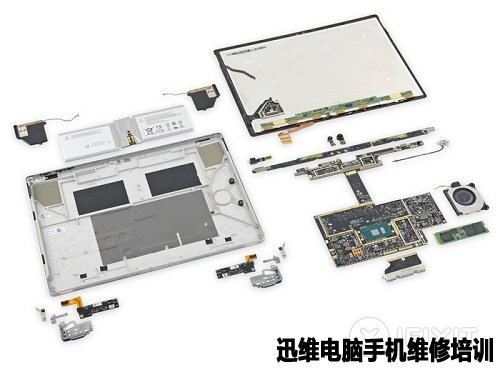

  14、平板部分各部分零件全家福。

微软 surface book拆机(一) 图16
微软 surface book拆机(一) 图16

  二、微软 surface book键盘部分拆解

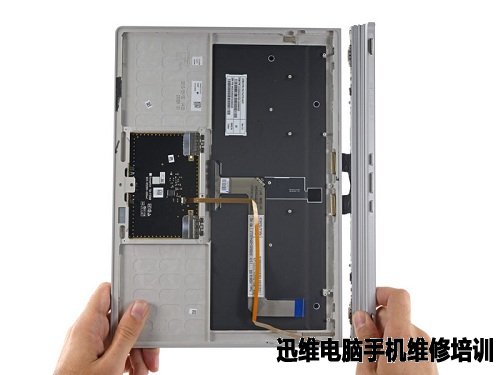

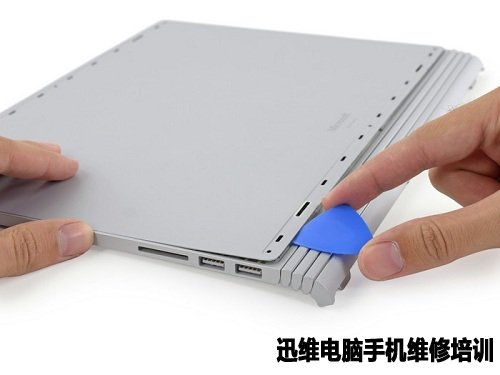

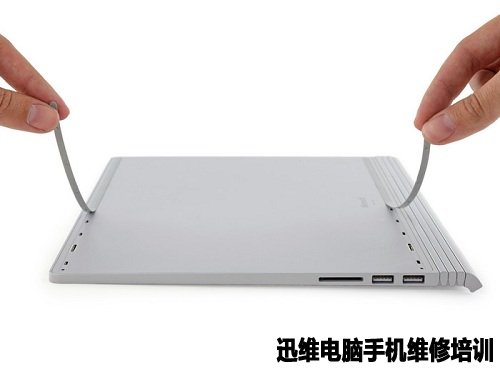

  1、拆解微软 surface book键盘部分同样先将背面预热后,拆下防滑条,再拧下藏在下面螺丝。

微软 surface book拆机(二) 图1
微软 surface book拆机(二) 图1

微软 surface book拆机(二) 图2
微软 surface book拆机(二) 图2

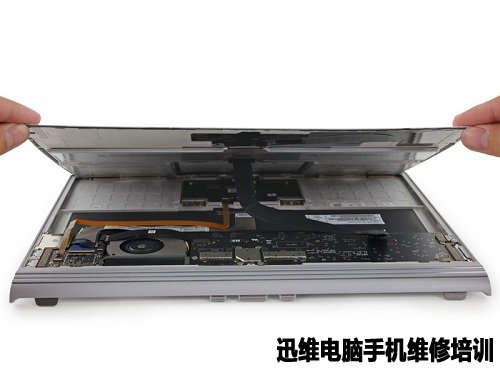

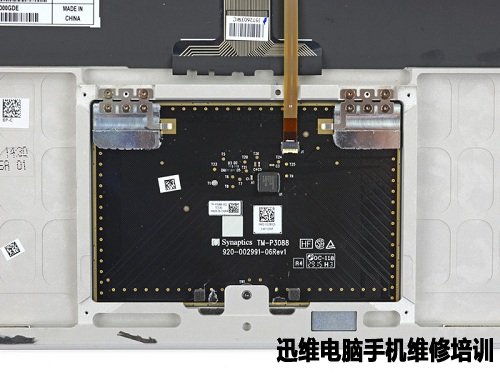

  2、撬开后,内部是笔记本,一部分放置6800mAh容量的电池。

微软 surface book拆机(二) 图3
微软 surface book拆机(二) 图3

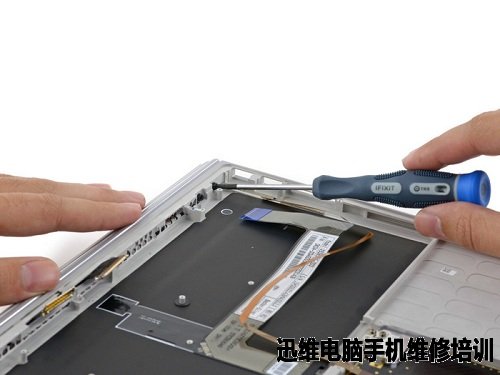

微软 surface book拆机(二) 图4
微软 surface book拆机(二) 图4

  3、右边是一块USB接口子板,上面包括了SD卡控制器和USB 3.1芯片,而SD卡槽为独立模块。

微软 surface book拆机(二) 图5
微软 surface book拆机(二) 图5

微软 surface book拆机(二) 图6
微软 surface book拆机(二) 图6

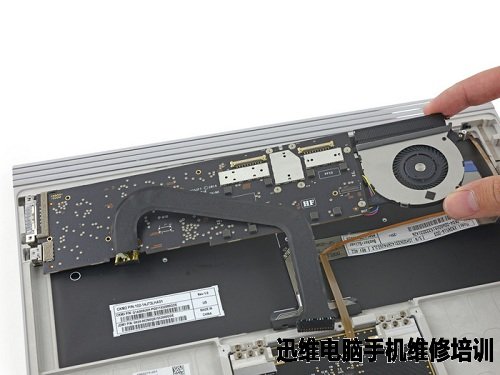

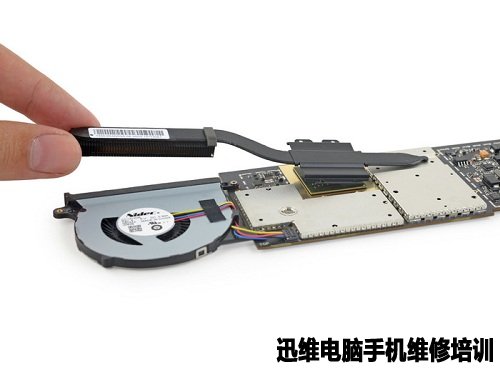

  4、此次拆解的微软 surface book为独立显卡版,键盘部分有散热风扇。

微软 surface book拆机(二) 图7
微软 surface book拆机(二) 图7

微软 surface book拆机(二) 图8
微软 surface book拆机(二) 图8

  5、键盘部分的主板

  红色:由NVIDIA定制的类似于GeForce 940M的显卡

  橙色:512MB GDDR5显存

  另外有双模DisplayPort、PCIe相关控制器

微软 surface book拆机(二) 图9
微软 surface book拆机(二) 图9

微软 surface book拆机(二) 图10
微软 surface book拆机(二) 图10

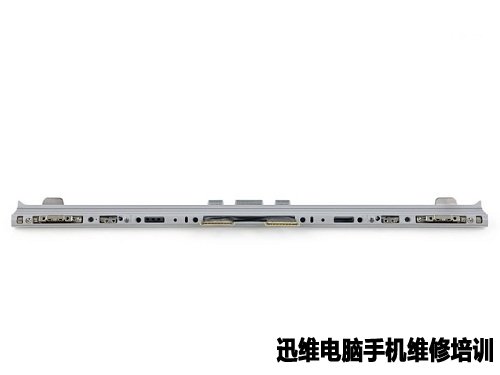

  6、键盘上的独立的特殊转轴,通过螺丝固定在键盘上。

微软 surface book拆机(二) 图11
微软 surface book拆机(二) 图11

微软 surface book拆机(二) 图12
微软 surface book拆机(二) 图12

微软 surface book拆机(二) 图13
微软 surface book拆机(二) 图13

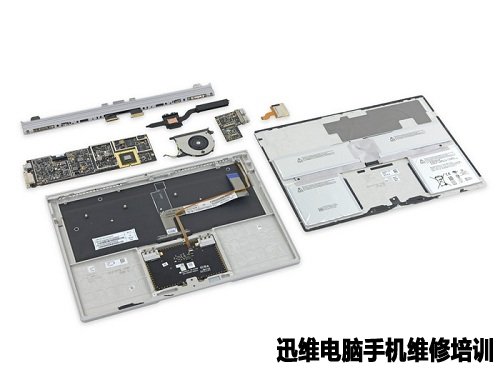

  7、键盘部分各部件的全家福。

微软 surface book拆机(二) 图14
微软 surface book拆机(二) 图14


  通过以上微软 surface book的拆机过程来看,微软 surface book在内部结构设计合理,做工也相当不错,拆解不是太复杂,但微软 surface book更像是一块平板加上一部笔记本电脑,如果坏了的话维修成本够高,建议各位要细心使用。
