联想ThinkPad笔记本黑将2017拆机图解

更新时间:2017-03-29 14:53:11


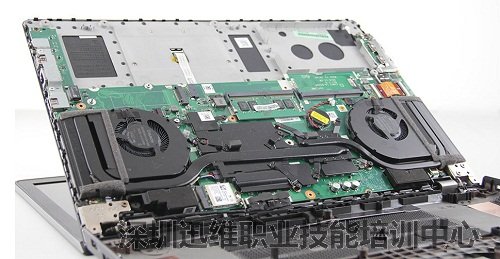

黑将2017拆机
图1

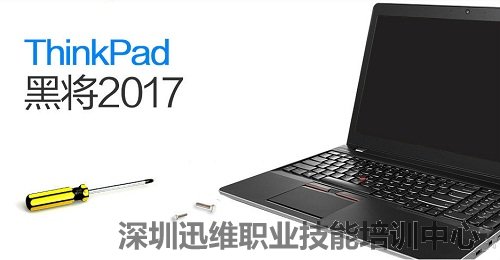

  联想ThinkPad笔记本黑将2017屏幕为15.6英寸(1920×1080)的IPS雾面屏幕。

  联想ThinkPad笔记本黑将2017处理器采用英特尔第七代Core i7,显卡则搭载了最新的1050Ti,可通过Fn+Q一键轻松切换安静/性能双模式。3DMark 11测试成绩安静模式:P9300,性能模式:P9600。作为一款商务本,达到了甜品级游戏本的配置要求,市面上流行的单机游戏、网络游戏玩起来完全没有压力。那么联想ThinkPad笔记本黑将2017的做工究竟如何呢,下面我们通过对联想ThinkPad笔记本黑将2017拆机来了解一下它的内部结构吧!

  联想ThinkPad笔记本黑将2017拆机前我们来看看它的整体外观。

黑将2017拆机
图2

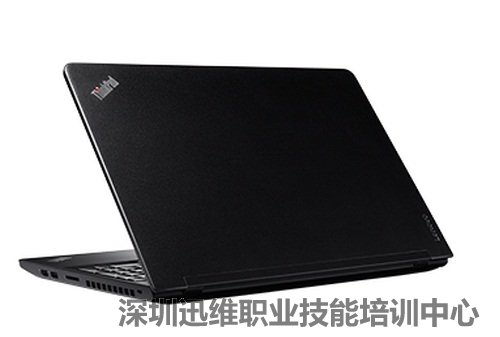

  黑将2017整体设计偏向商务风格,下半部分是可以单独拆卸的。

黑将2017拆机
图3

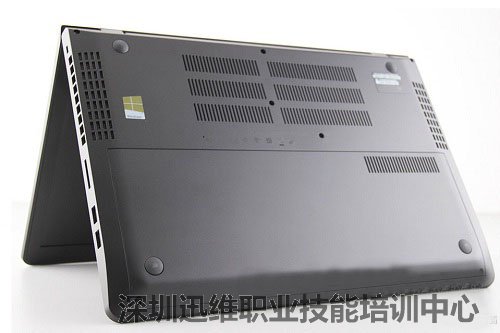

  与市面上常见的游戏本不同的是黑将2017在左右两侧分别设置一个散热出风口。

图4

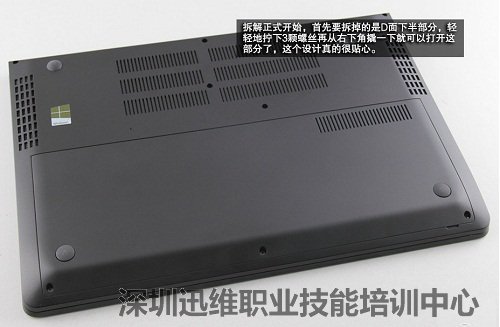

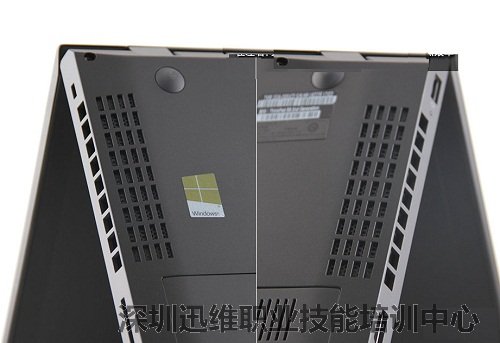

  在正式拆机前,首先要拆掉的是黑将2017 D面的下半部分,轻轻地拧下3颗螺丝,再从右下角撬一下就可以打开这部分了。

图5

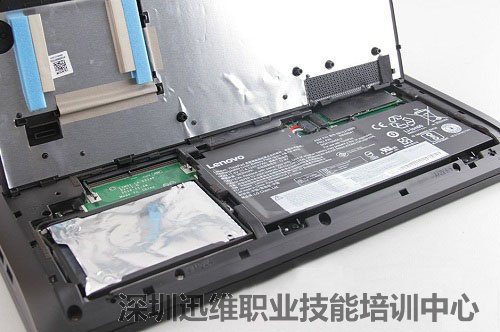

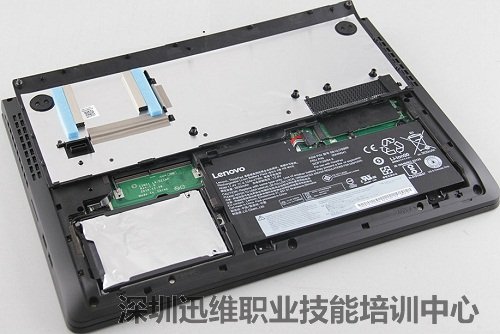

  拆开之后我们可以清楚的看到电池、机械硬盘、固态硬盘以及一个空余的内存插槽,这些都是用户自己升级的时候会更换的,避免了拆机的麻烦。


图6

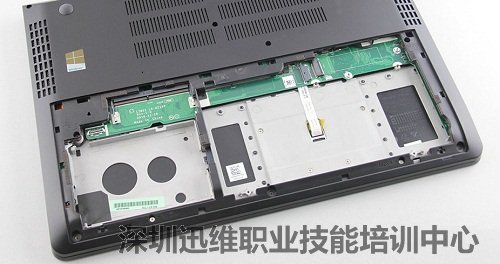

  从设计来看黑将2017这个可升级部分是独立出来的。

图7

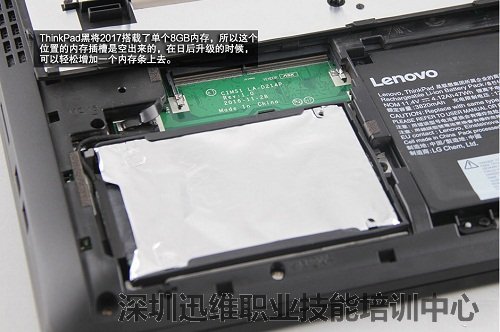

  黑将2017搭载了单个8GB内存,这个位置的内存卡槽是空出来的,在日后升级的时候,可以轻松增加一个内存条上千去。

图8

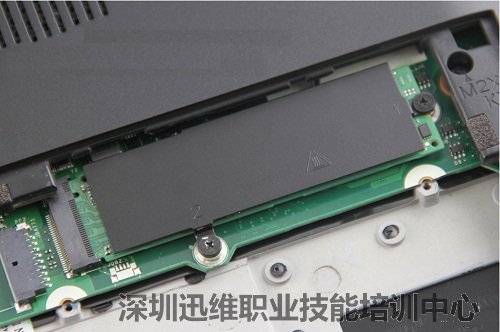

  黑将2017采用了固态+机械的混合硬盘,固态硬盘表面有一个金属保护盖,纯铜材质,即能保护硬盘的安全又能够带来良好的散热效果。

图9

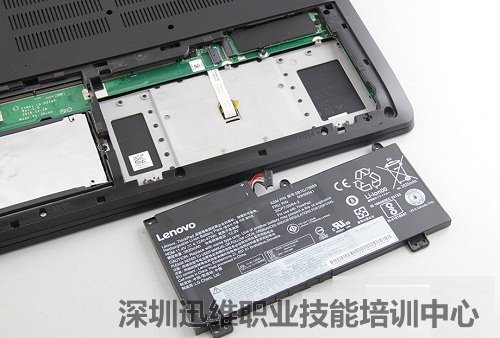

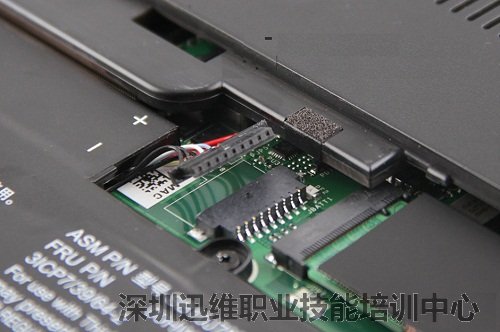

  拆机第一步,断开电源,黑将2017电源的插头所在的位置较为狭小,为断电操作带来了小的影响,自行拆解时一定要小心仔细。

图10

  在电源的下面只有触控板,由金属骨架+4颗螺丝固定,所以在使用的时候没有必要担心会按坏触控板。

图11

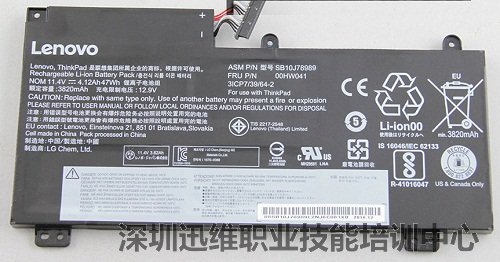

  黑将2017采用的是容量为47Wh的锂离子电池,充电限制电压为12.9V。


图12

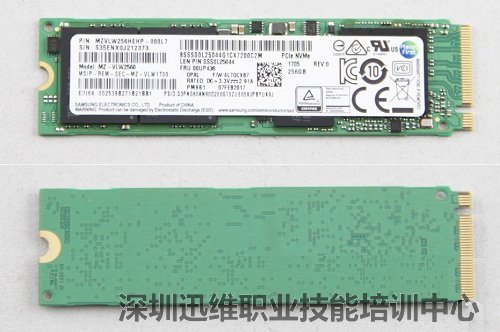

  接下来我们一起来看一下固态硬盘部分,该机搭载了一块容量为256GB的SSD,生产厂商是三星,通过软件测试得出,读取速度达到了2045.23MB/s,写入速度达到了1366.71MB/s。


图13

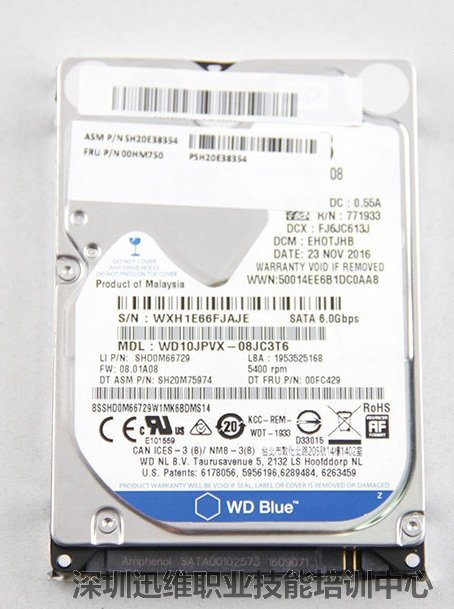

  除了256GB的固态硬盘之外,黑将2017还配备了一容量为1TB的机械硬盘,西数的,转速为5400转,测试平均读取速度为80MB/s。


图14

  拆下所有可卸下的原件。


图15

  拆掉后壳的最后一部分之后,黑将2017就完全裸露在我们面前了。


图16

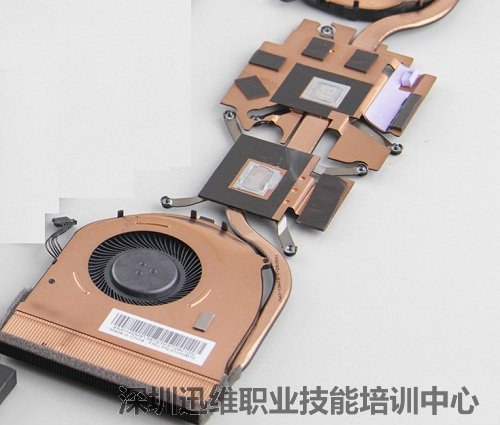

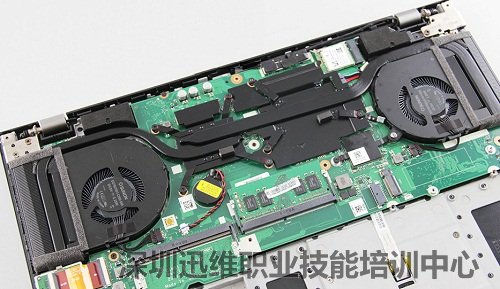

  联想ThinkPad笔记本黑将2017的整个散热系统,两个铜质导热管道将CPU和GPU的热量传导到两侧的散热风扇处,考虑到游戏时GPU的发热量会大于CPU的情况,在铜管选择上该机选择了直径更大的。


图17

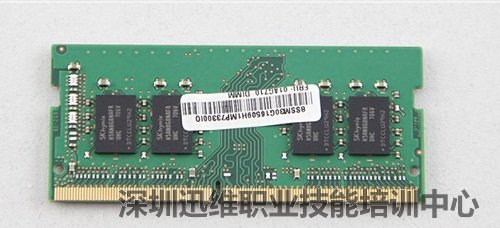

  内存方面,联想ThinkPad笔记本黑将2017选择了来自海力士的8GB DDR4内存,平时使用这个容量的内存够用了。


图18

  联想ThinkPad笔记本黑将2017风扇扇叶采用了0.3mm的叶片厚度,相比于其它游戏本要薄60%,叶片的数量增加客源有效的提升散热能力,而且扇叶还采用了多角度风扇叶片,能够大幅度降低满负荷时的噪音。


图19

  拆解进行这一步,似乎除了主板之外也没什么好拆的吧,其实不然,根据以往拆解联想ThinkPad笔记本的经验,键盘好像被我们遗忘了。


图20

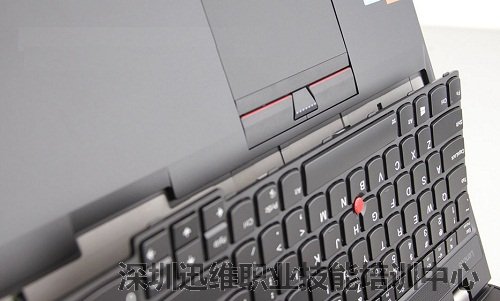

  果然,将联想ThinkPad笔记本黑将2017翻转过来,向屏幕方向平推键盘,整个键盘就这样翘起来了。

图21

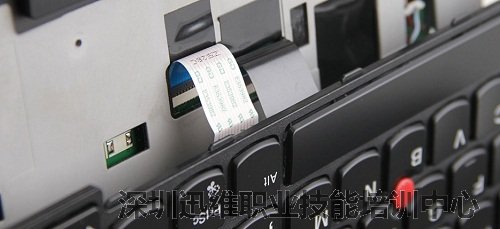

  在键盘的下面隐藏着好多的接头,如果不先把这些地方断开的话,主板是没有办法拆卸下来的,图中两个排线就是键盘的排线。


图22

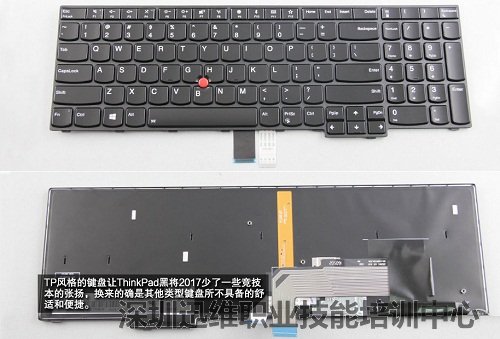

  TP风格的键盘让联想ThinkPad笔记本黑将2017少了一些竞技本的张扬。


图23

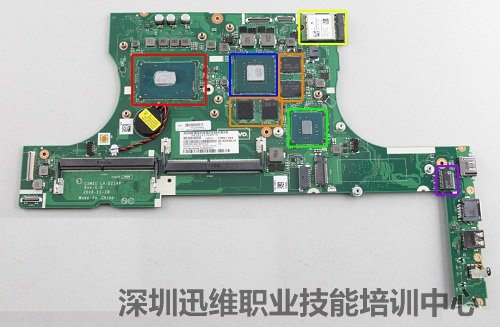

  红色:lntel Core i7-7700HQ处理器,主频2.80GHz,内建lntel HD Graphics 630核心显卡。

  蓝色:NVIDIA GeForce GTX 1050Ti独立显卡。

  橙色:三星2GB GDDR5显存。

  翠绿:南桥芯片。

  紫色:GST5009-E千兆网络变压器。

  黄色:Realtek 8822BE无线网卡。

黑将2017拆机
图24

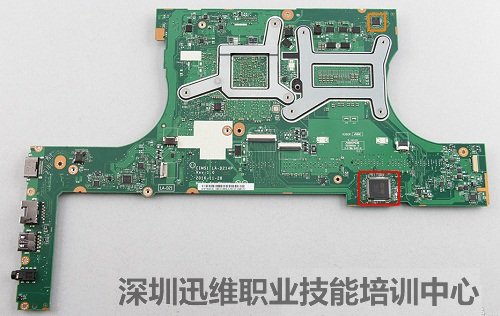

  红色:ENE KB9022Q嵌入式控制芯片。

  橙色:NCP 81205开关控制器。

黑将2017拆机
图25

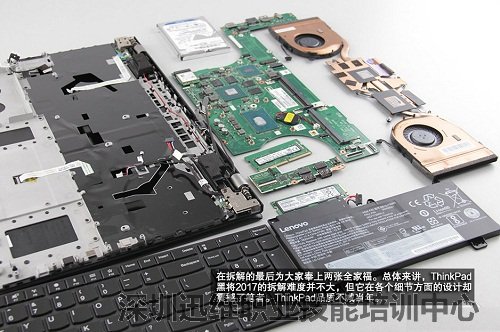

  在拆解的最后为大家奉上一张联想ThinkPad笔记本黑将2017的全家福,通过上面的拆机图解,您对联想ThinkPad笔记本黑将2017的内部有了更多的了解了吧!

黑将2017拆机
图26
