11.6英寸轻薄本+360°翻转–海尔简爱S11拆解

更新时间:2017-04-13 14:40:18


  海尔简爱S11搭载了英特尔Z8350处理器,配备4GB运行内存和64GB硬盘空间,其中Z8350处理器属于英特尔 Atom凌动X5系列的一员,基于Cherry Trail架构,14nm制程,性能虽然不强,但用在海尔简爱S11这样的轻薄小本上,无需风扇散热,也足够省电。海尔简爱S11的屏幕尺寸是11.6,相对于常见的笔记本尺寸,1.1kg整机重量,280mm×190mm×17mm的机身尺寸,这么轻薄小巧性能如何呢?本文通过对海尔简爱S11拆解来了解一下吧。


11.6英寸轻薄本+360°翻转--海尔简爱S11拆解

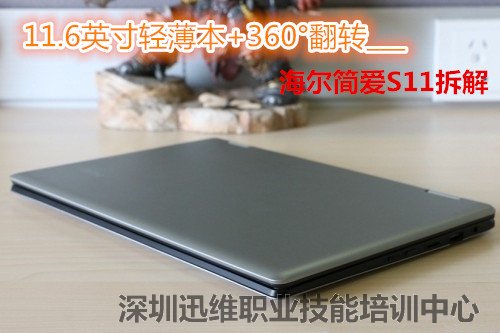

海尔简爱S11 图1

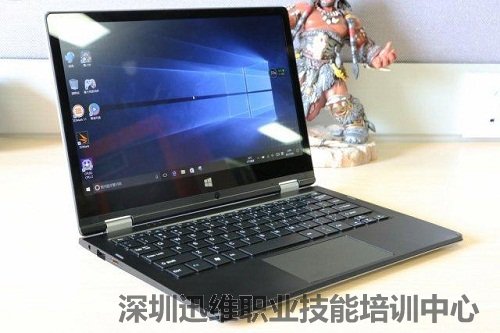

  在对海尔简爱S11拆解前我们先来看看它的外观吧。

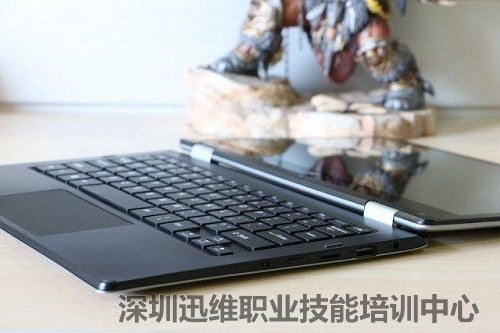

  海尔简爱S11采用两轴固定,可360 °翻转,比如像帐篷一样站立,便于看视频和聊天;翻转后折叠起来可以像平板一样玩游戏,不管是坐着、躺着,都可以玩的很随意。

海尔简爱S11-360 °翻转 图2

  平铺模式

11.6英寸轻薄本+360°翻转--海尔简爱S11拆解
海尔简爱S11-平铺模式 图3

  这款轻薄小本由于具有无风扇,也就没有噪音,64G的固态存储,如此小巧的可翻转、可触控多模式轻薄小本,内部设计构造究竟怎样呢?接下来我们正式对这款海尔简爱S11拆解,一探究竟。

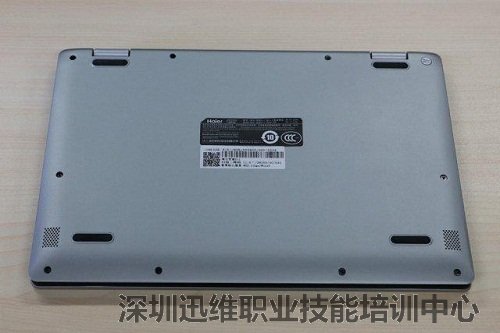

  海尔简爱S11的后盖采用螺丝钉固定,相对比较容易拆卸,只是大家在拆解的时候,注意保修贴,以及中间的标贴下还有一个隐藏的螺钉,后盖的螺钉有两种规格,拆卸时注意位置和存放。

海尔简爱S11拆解 图4

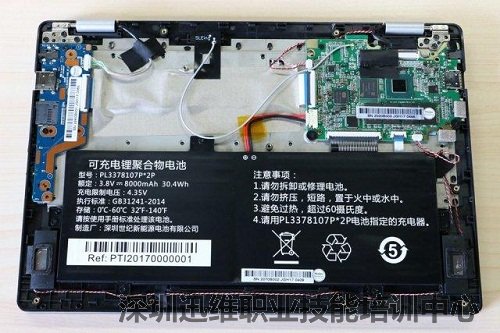

  打开后盖后一眼就能看见全部,一大片黑色的电池占据了一半的空间,左侧是接口控制板,右侧是主板,还有一片空余的地方,可见,其内部空间还是绰绰有余,这对于设计来说也很简单。


海尔简爱S11拆解 图5

  后盖上,与主板相对应的一块区域,是导热胶贴,几乎覆盖了整个主板,这款机器没有独立的内存和硬盘,全都是集成在主板上的,而且无需散热系统,所以,首先是主板很小,其次,散热和发热区域也比较集中,即便在操作中产生热量,也是有限的。

海尔简爱S11拆解 图6

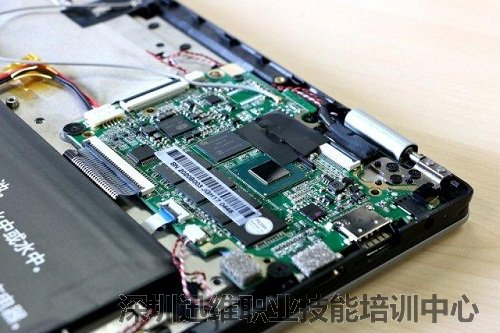

  这就是主板区域,处理器、存储器、内存和电源管理器都一览无余,高度集成化设计。如果你拆解过平板或者手机,会比较书熟悉这样的设计。但需要说明的是,这样的设计结构,没有升级的余地,在购买时就应该想好自己的需求。

海尔简爱S11拆解 图7

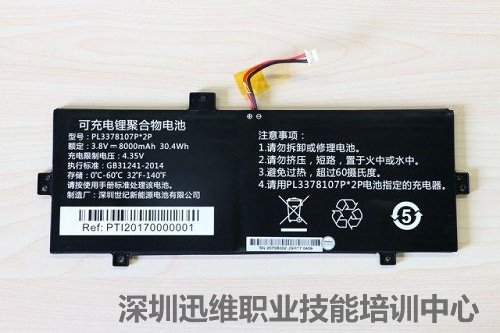

  内置锂离子电池,实际检测续航时间可以超过5小时,所以如果不是连续使用,1、2 天备用是足够的。

海尔简爱S11-锂离子电池 图8

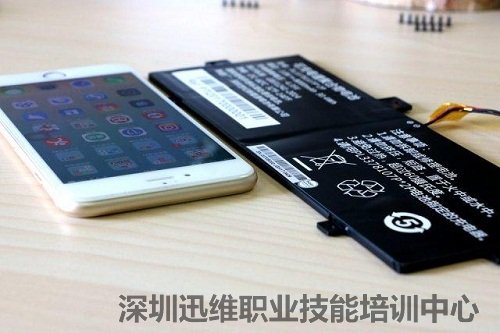

  电池非常轻薄,比iPhone手机要薄上一半了。

海尔简爱S11轻薄电池 图9

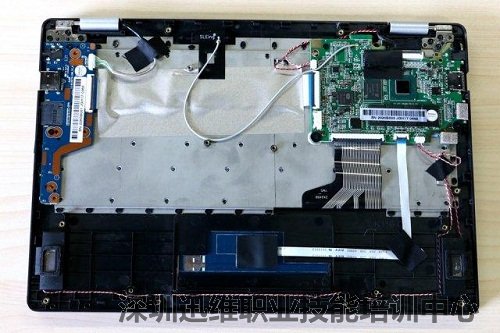

  拆下电池后,整个内部看上去更空了。无线的连接线也只有一根,下方两侧是两个音箱,也无需取下了。其它的连接线都是排线,非常容易拆卸和安装,只是注意别扯断了就行。


海尔简爱S11拆解 图10

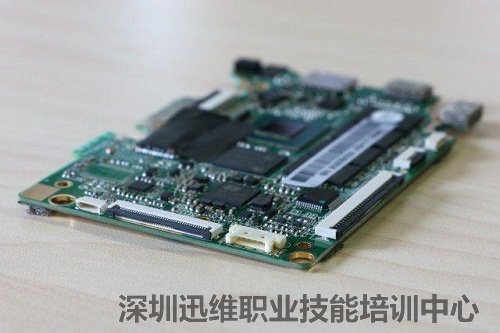

  主板由4颗螺丝固定,取下所有的连接的排线就可以轻松拿出来了,对于笔记本而言,这样的集成真的很小。

海尔简爱S11拆解 图11

海尔简爱S11拆解 图12

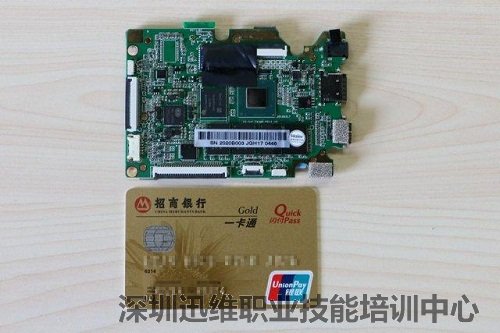

  跟一张储蓄卡大小对比。

主板跟储蓄卡大小对比 图13

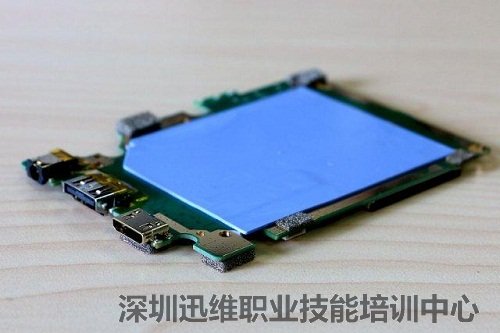

  在主板的背面,也有一整块的导热胶贴,与C面相连接,所以在使用中,键盘区也可能会产生热量,就是从这里散热出去的。

海尔简爱S11拆解 图14

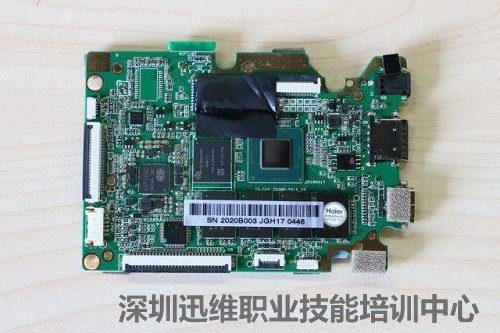

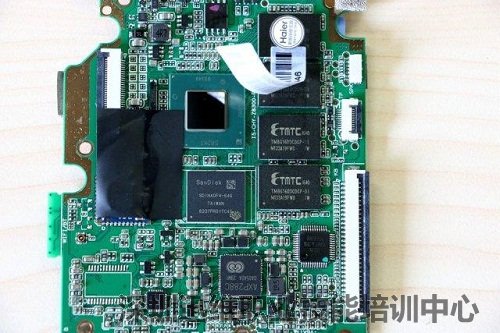

  上面绿色带有一块镜子的就是处理器,处理器下面是64GB的存储器,一般用在平板上,再向下那个AXP288C是电源管理器,右侧并排4个是内存,一个1GB,共4GB,存储都不可扩展。

海尔简爱S11拆解 图15

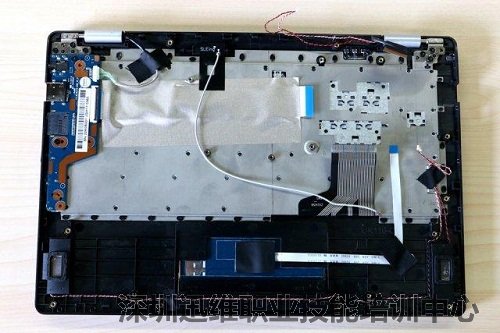

  拆卸掉主板,整个机身内部也就没什么了,其它的还有接口板一个,触控板控制,以及音箱。下面就是键盘了,所以像这种机子,别看简单,正是因为其集成度高,最好别出问题,硬件故障,基本就是换全部了。

11.6英寸轻薄本+360°翻转--海尔简爱S11拆解
海尔简爱S11拆解 图16

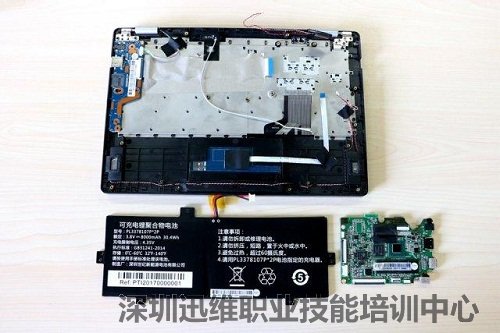

  到此海尔简爱S11拆解完毕,全部的配件也就这么点儿,海尔简爱 S11 的结构简单,注重便携和随时随地方便的使用。

11.6英寸轻薄本+360°翻转--海尔简爱S11拆解
海尔简爱S11拆解全部配件 图17
