联想小新Air 13拆机图解教程

更新时间:2016-04-16 13:35:36


  在移动办公逐渐成为常态的今天,人们对于笔记本设备的便携性也提出了更高的要求,而轻薄便携本成为了未来笔记本设备的发展趋势。联想小新Air 13是联想旗下最新的轻薄笔记本,联想小新Air 13硬件方面配备了Intel Core i5-6200U处理器、8GB内存以及256GB SSD固态硬盘,提供了2个USB3.0接口、HDMI接口、四合一读卡器以及耳机/麦克风接口。那么联想小新Air 13究竟怎么样,是否表里如一呢?下面我们通过联想小新Air 13的拆机来一探究竟吧!

联想小新Air 13拆机 图1
联想小新Air 13拆机 图1

  联想小新Air 13拆机方法/步骤:

  1、拆机从背面开始。

  联想小鲜Air 13机身背部十分简单,上方有一条支持机体的橡胶棱柱,下方是大规模的散热阵列。

联想小新Air 13拆机 图2
联想小新Air 13拆机 图2

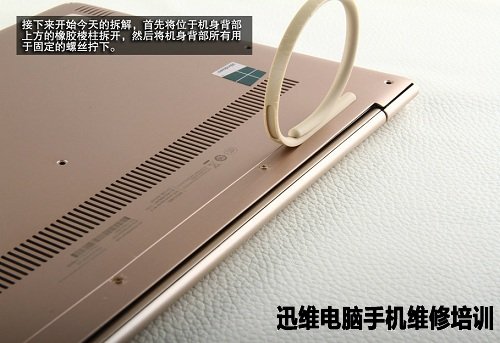

  首先拆下这条橡胶棱柱,拧下机身背部的所有固定螺丝。

联想小新Air 13拆机 图3
联想小新Air 13拆机 图3

  拧下所有的螺丝,就可以将底盖与机身分离,可以看到联想小新Air 13的大电池。

联想小新Air 13拆机 图4
联想小新Air 13拆机 图4

  打开后的机身主体和底盖。

联想小新Air 13拆机 图5
联想小新Air 13拆机 图5

  可以看到,机身内部大部分区域被散热风扇与电池占据。

联想小新Air 13拆机 图6
联想小新Air 13拆机 图6

  接下来拆解联想小新Air 13的电池。

联想小新Air 13拆机 图7
联想小新Air 13拆机 图7

  电池部分采用锂离子电池组,5965mAh电池容量,充电限制电压8.7V。

联想小新Air 13拆机 图8
联想小新Air 13拆机 图8

  联想小新Air 13无线网卡:Intel Dual Band Wireless-AC3165。

联想小新Air 13拆机 图9
联想小新Air 13拆机 图9

  容量为256GB的三星PCI-E固态硬盘。

联想小新Air 13拆机 图10
联想小新Air 13拆机 图10

  联想小新Air 13散热风扇。

联想小新Air 13拆机 图11
联想小新Air 13拆机 图11

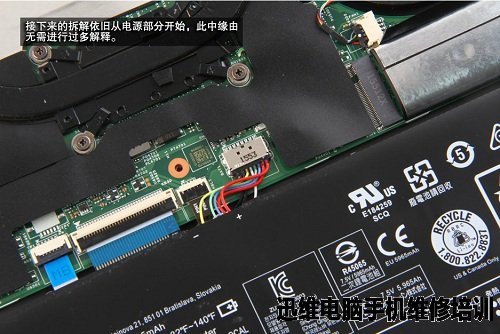

  拆下散热风扇和电池后,就剩下机身内部上方的主板。

联想小新Air 13拆机 图12
联想小新Air 13拆机 图12

  接下来拆卸联想小新Air 13的主板部分。首先要断开各个接口。

联想小新Air 13拆机 图13
联想小新Air 13拆机 图13

  ALC 3240瑞昱声卡。

联想小新Air 13拆机 图14
联想小新Air 13拆机 图14

  NCP81208 开关式稳压器。

联想小新Air 13拆机 图15
联想小新Air 13拆机 图15

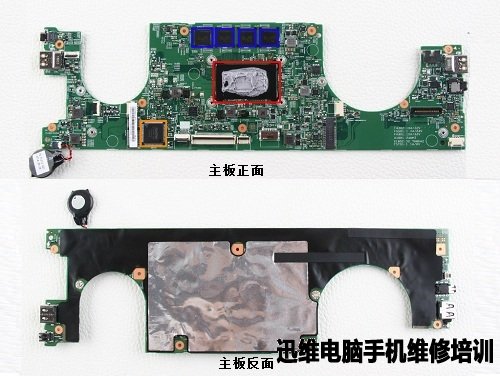

  联想小新Air 13主板。主板背面覆盖着一层保护膜。

  红色:Intel Core i5-6200U处理器,主频2.30GHz,内建Intel HD Graphics 520核心显卡。

  蓝色:SK海力士提供的8GB RAM。

  橙色:NUVOTON环境控制芯片。

联想小新Air 13拆机 图16
联想小新Air 13拆机 图16

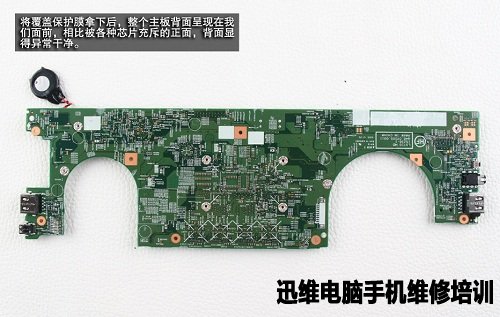

  拿掉的保护膜主板背面特写。

联想小新Air 13拆机 图17
联想小新Air 13拆机 图17

  联想小新Air 13的SD读卡器。

联想小新Air 13拆机 图18
联想小新Air 13拆机 图18

  联想小新Air 13拆机所有部件全家福。

联想小新Air 13拆机 图19
联想小新Air 13拆机 图19

  通过联想小新Air 13拆机过程来看,作为轻薄笔记本,小新Air 13做工挺不错的,而且拆解并不难,只要在拆解的过程中多注意一下细节部分就可以了。
