雷神Dino X6拆机教程

更新时间:2017-04-21 13:40:47

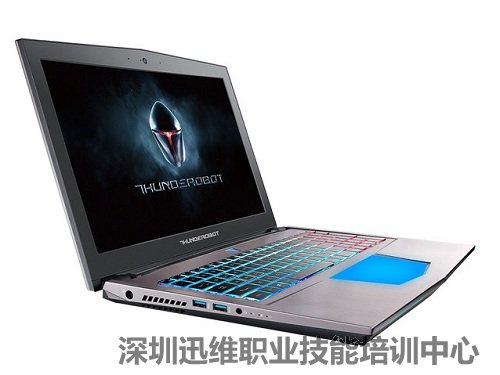

  今天拆机的对象是雷神Dino X6,搭载英特尔第七代Kabylake平台的酷睿i7 7700HQ处理器,8GB DDR4内存,三星128GB固态硬盘以及1TB机械硬盘,NVIDIA GeForce GTX 1060独立显卡。接下来带大家进入雷神Dino X6拆机环节。

雷神Dino X6拆机
雷神Dino X6拆机

雷神Dino X6拆机方法/步骤:

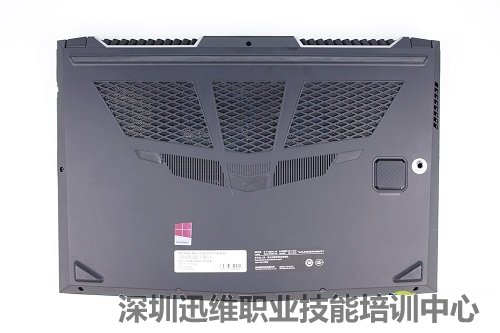

  拆机从背面开始,首先要拆下三颗隐藏的固定螺丝,就可以轻松将后盖取下。

拆机从背面开始
雷神Dino X6拆机从背面开始

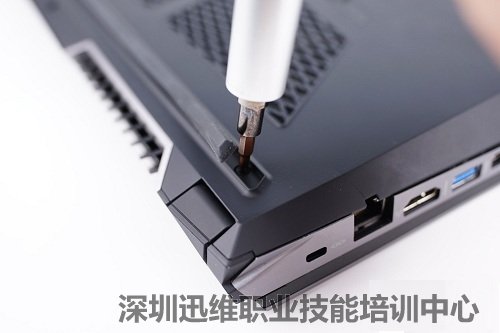

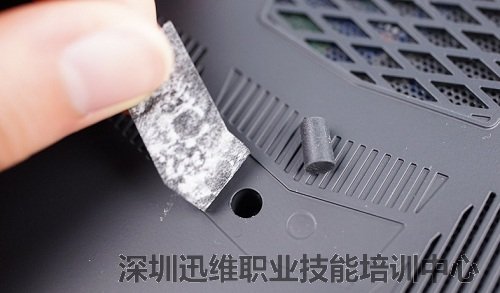

隐藏的螺丝
隐藏的螺丝

拧下固定螺丝
拧下固定螺丝

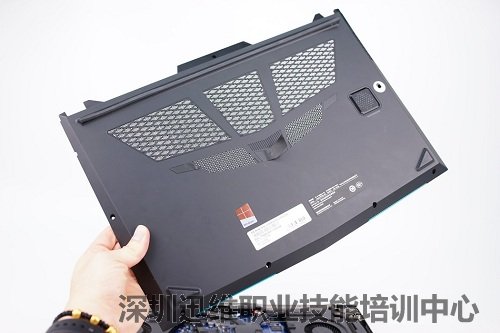

后盖成功分离
后盖成功分离

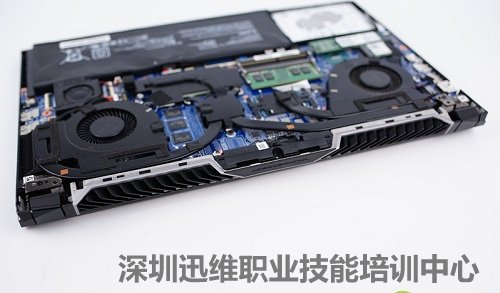

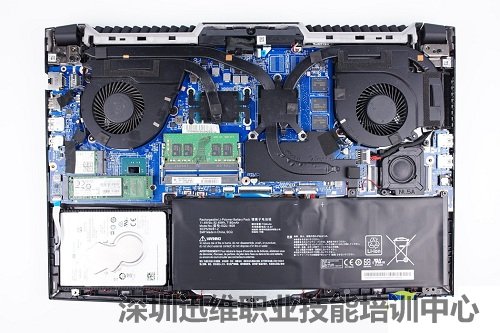

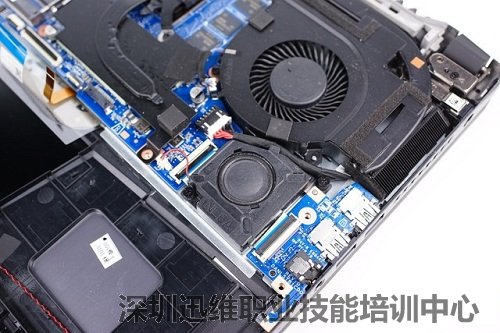

  拆开后盖后,雷神Dino X6内部结构特写。

内部结构
雷神Dino X6拆机-内部结构

内部结构
内部结构

  拆开后优先断开电池电源,以保证拆解过程安全。

拆机优先断开电源
雷神Dino X6拆机优先断开电源

  电池不是一块等厚度的整体,而是分成了两段,一段是全厚度,一段为了避开触控板削尖了厚度。

拆卸电池
拆卸电池

拆下电池
拆下电池

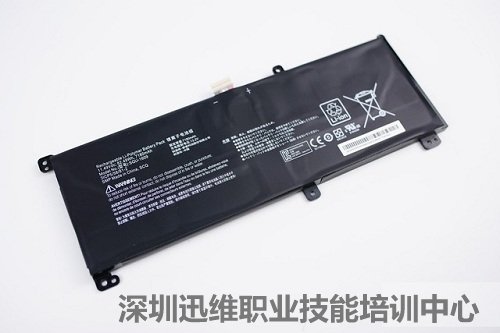

  总容量82WH的锂离子电池特写。

雷神Dino X6电池特写
雷神Dino X6电池特写

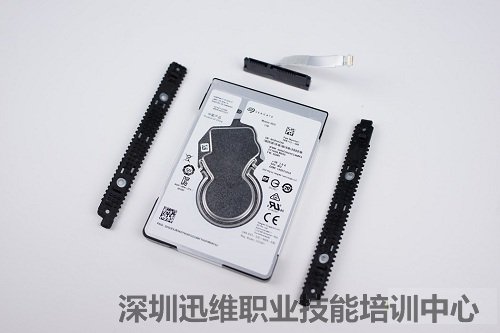

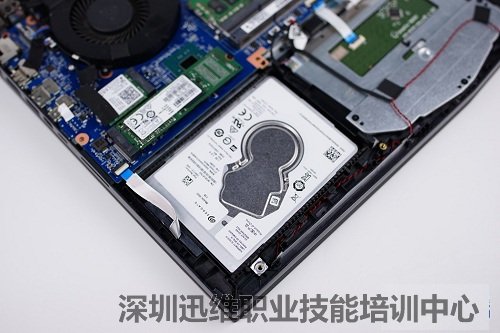

  1TB希捷机械硬盘

1TB希捷机械硬盘
1TB希捷机械硬盘

机械硬盘特写
机械硬盘特写

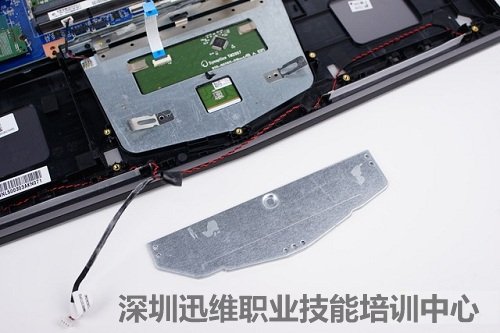

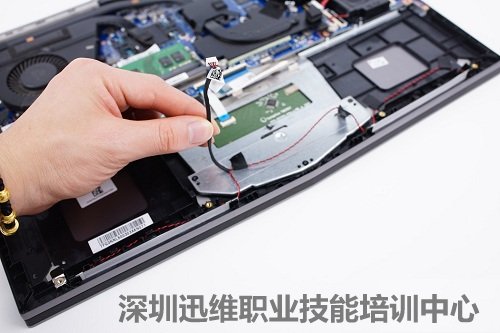

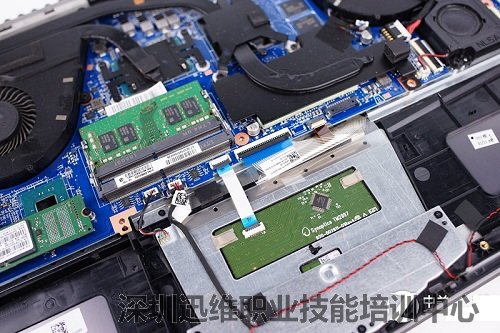

  拆下触控板观察细节,触控板本身有白色排线,红色线是Dino机身前方的灯带连接线,触控板自身的灯控由一根短线连接。

触控板细节特写
触控板细节特写

红色线是Dino机身前方的灯带连接线
红色线是Dino机身前方的灯带连接线

  触控板细节特写。

触控板细节特写
触控板细节特写

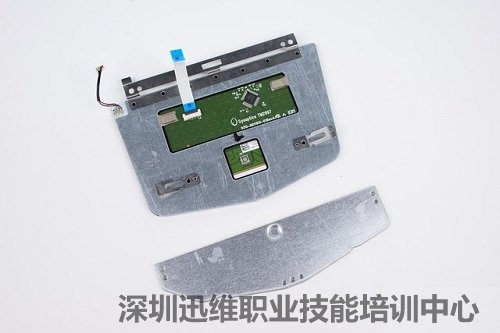

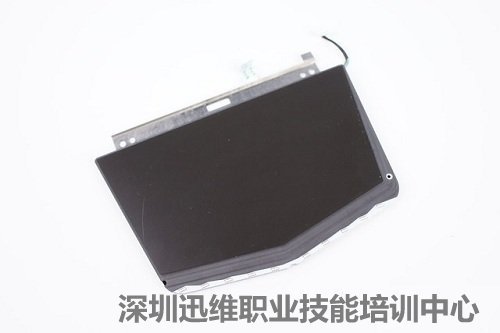

拆卸的触控板
拆卸的触控板

  触控板露出部分特写,可以看到发光灯带。

触控板背面
触控板背面

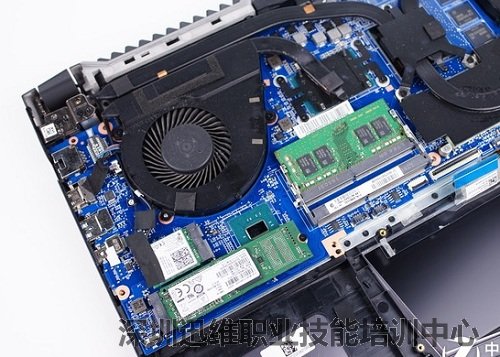

  继续向下拆解,以后是存储部分,含有无线网卡和固态硬盘。

拆卸存储部分<
拆卸存储部分

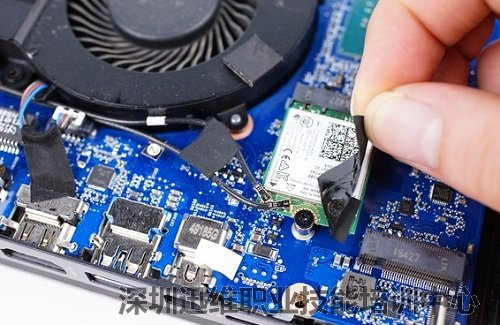

断开连线、拧下固定螺丝
断开连线、拧下固定螺丝

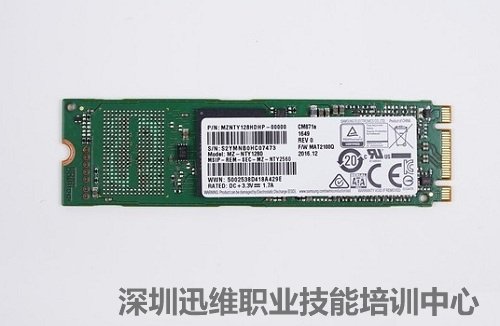

  固态硬盘是三星M.2接口的CM871A。

固态硬盘
固态硬盘

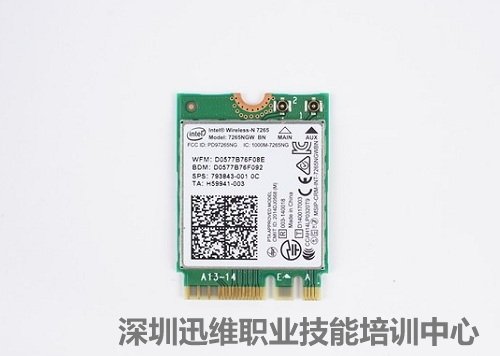

  无线网卡来自Intel。

无线网卡
无线网卡

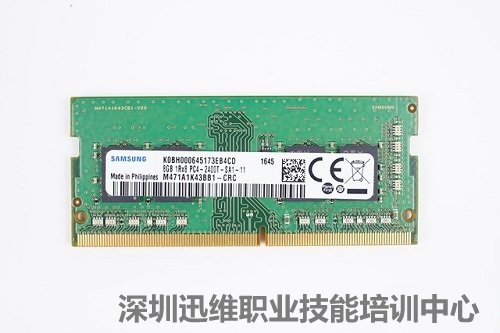

  内存同样来自三星。

内存条
内存条

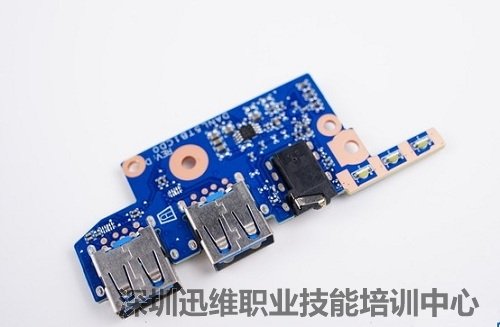

  右侧I/O面板的控制电路。

拆卸右侧的I/O面板
拆卸右侧的I/O面板

I/O面板特写
I/O面板特写

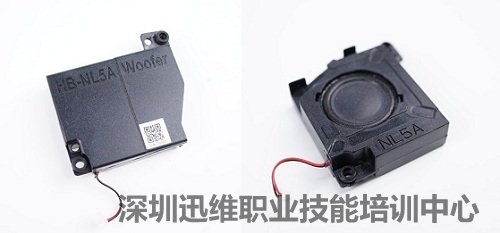

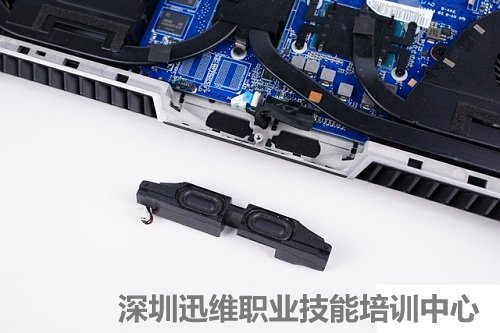

  低音炮拆下后的特写。

低音炮特写
低音炮特写

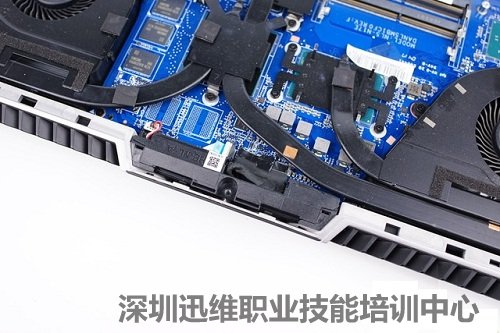

  核心音频单元布置在转轴附近。

雷神Dino X6拆机-拆卸核心音频单元
雷神Dino X6拆机-拆卸核心音频单元

核心音频单元
核心音频单元

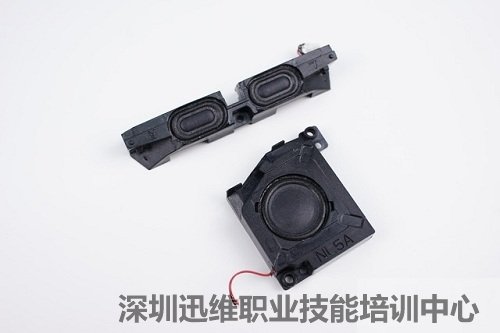

  核心音频单元和低音炮的合影。

核心音频单元和低音炮特写
核心音频单元和低音炮特写

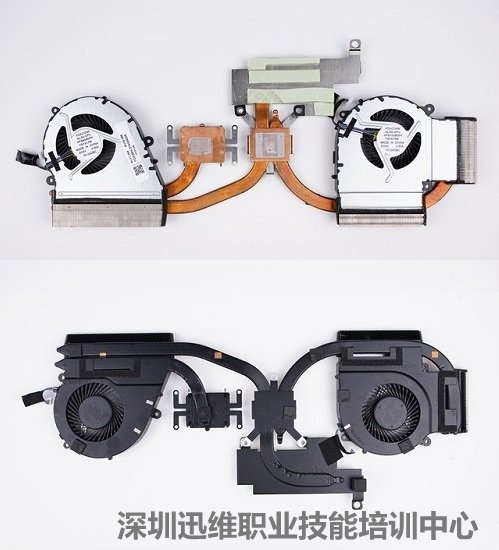

  总计三热管模组,一根给CPU,两根给GPU。

拆下的散热模块
拆下的散热模块

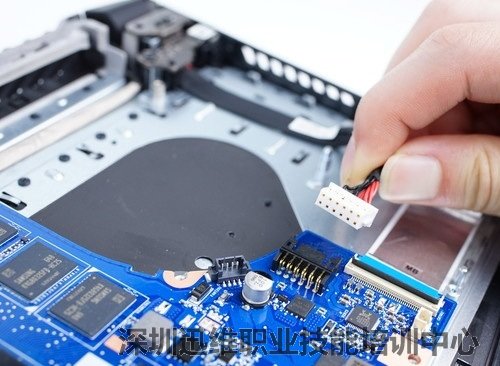

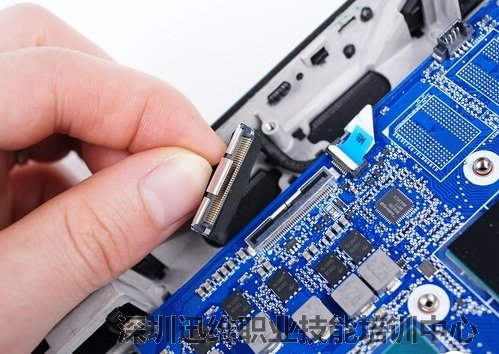

  主板的电源排线、显示面板排线等细节。

断开电源排线、显示面板排线
断开电源排线、显示面板排线等

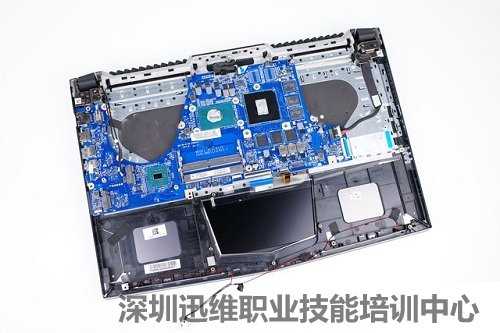

  主板正反面特写

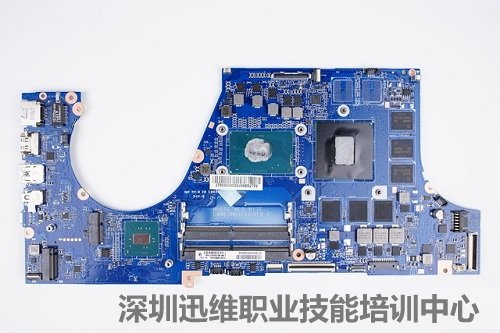

主板正面特写
主板正面特写

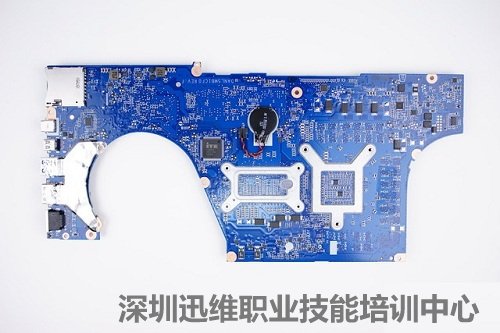

主板背面特写
主板背面特写

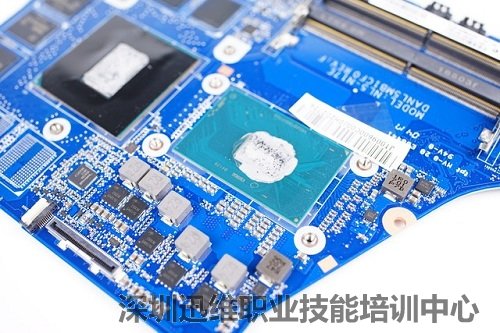

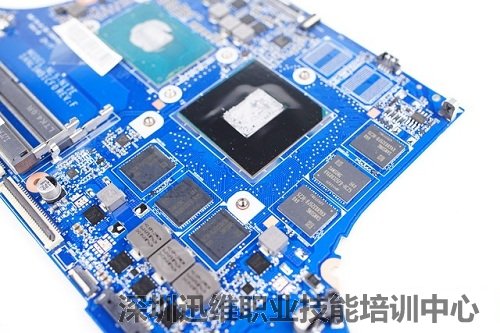

  主板正面,CPU\GPU 还有PCH芯片、显存颗粒等

主板上的芯片组
主板上的芯片组



  另一侧的I/O接口,以及主板背部特写。

左侧的I/O接口及主板背面特写
左侧的I/O接口及主板背面特写

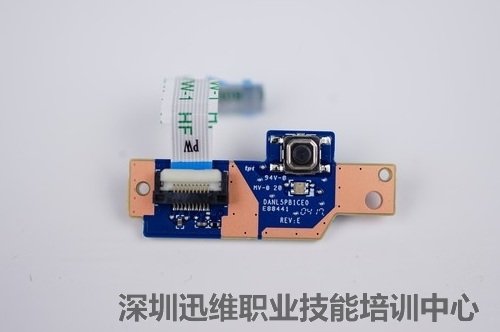

  开机按钮以及连接部分特写。

开机按钮以及连接部分特写
开机按钮以及连接部分特写

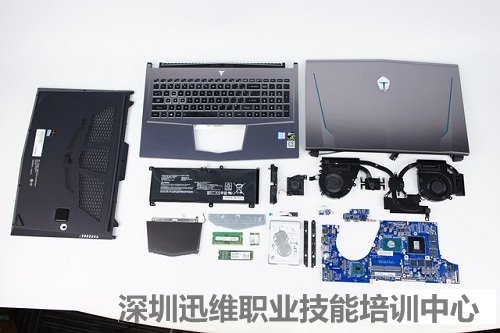

  雷神Dino X6拆机到此结束!附拆机全家福。

雷神Dino X6拆机全家福
雷神Dino X6拆机全家福
