宏基暗影骑士3拆机教程

更新时间:2017-04-27 14:04:26

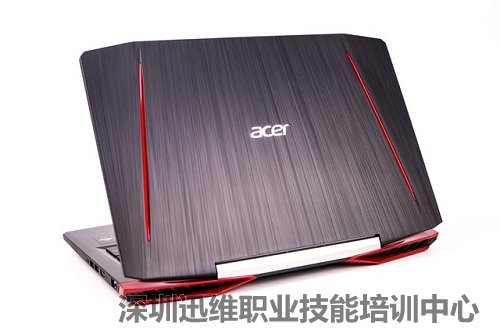

  暗影骑士3搭配15.6英寸1920×1080 TN面板显示屏,英特尔第七代酷睿i5 7300HQ四核心处理器,NVIDIA GeForce GTX 1050独立显卡,8GB内存,128GB SSD以及1TB HDD机械硬盘。首批搭载1050/1050 Ti的游戏本之一,它的内部结构如何呢?下面让我们通过宏基暗影骑士3拆机来一探究竟吧!

宏碁暗影骑士3拆机
宏基暗影骑士3拆机 图1

宏基暗影骑士3拆机方法/步骤:

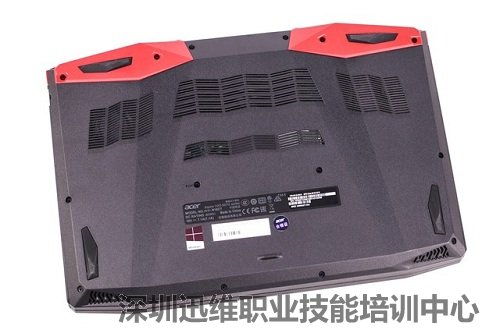

  拆机从D面开始,拧下所有的固定螺丝,就可以将后盖分离。

拧下D面的固定螺丝,将后盖分离
宏基暗影骑士3拆机 图2

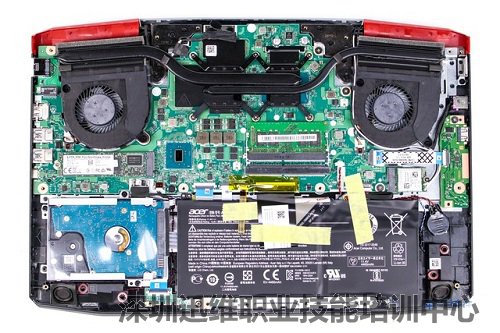

  打开后暗影骑士3内部特写。

  双铜管双风扇散热、M.2接口的SSD,双内存插槽、内置电池、机械硬盘在右侧掌托的下方。

暗影骑士3内部特写
宏基暗影骑士3拆机 图3

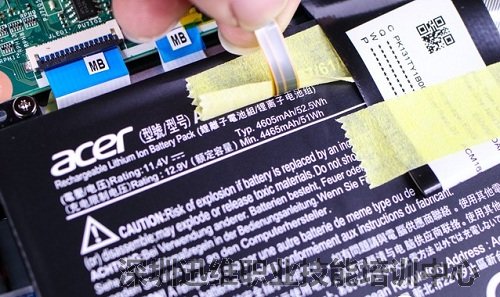

  容量为52.5瓦时内置电池特写。

内置电池特写
宏基暗影骑士3拆机 图4

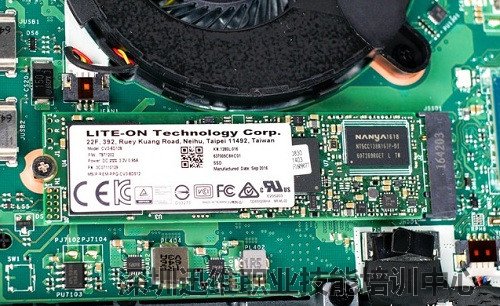

  来自建兴的128GB SSD固态硬盘。

来自建兴的128GB SSD固态硬盘
宏基暗影骑士3 拆机 图5

  直接固定在C面掌托的背面的机械硬盘。

C面掌托的背面的机械硬盘
宏基暗影骑士3拆机 图6

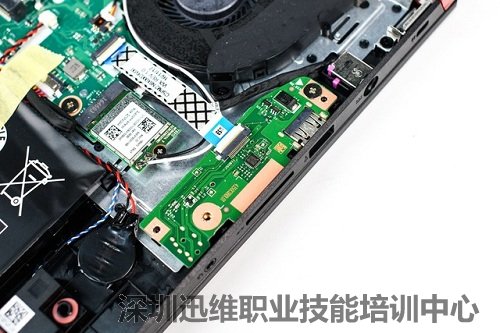

  暗影骑士3的左侧接口(USB 2.0、读卡器、耳机麦克风接口),通过一根连接线与主板连接。

左侧接口通过排线连接到主板
宏基暗影骑士3拆机 图7

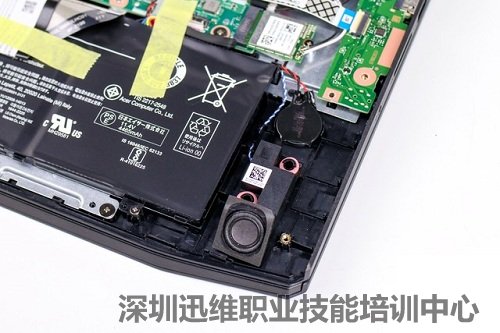

  暗影骑士3机身底部的左右两侧各有一个扬声器。

左右两侧各有一个扬声器
宏基暗影骑士3拆机 图8

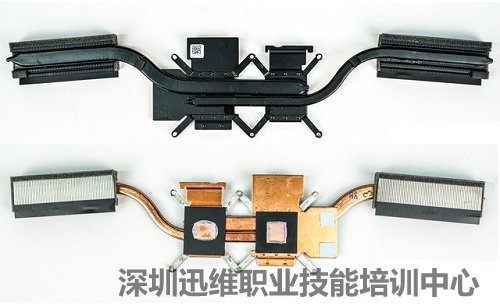

  暗影骑士3散热模组特写。

散热模组特写
宏基暗影骑士3拆机 图9

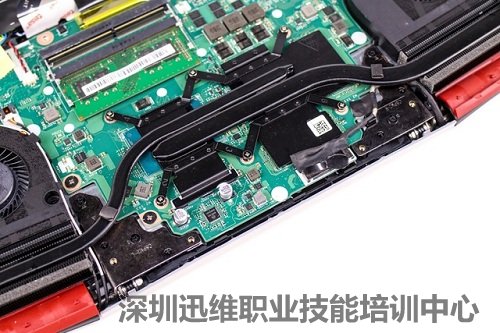

  暗影骑士3采用了双铜管散热设计,但两根铜管的粗细是不一样。

双铜管散热设计
宏基暗影骑士3拆机 图10

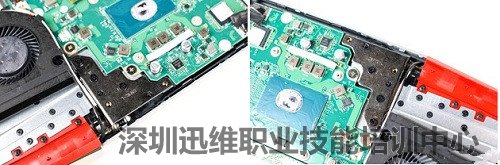

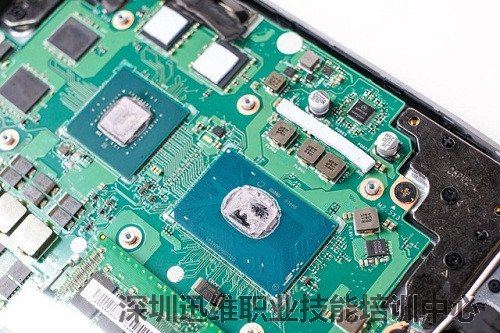

  GTX 1050显卡芯片与第七代酷睿CPU芯片。

GTX 1050显卡芯片与第七代酷睿CPU芯片
宏基暗影骑士3拆机 图11

  接下来拆卸显示屏。暗影骑士3大块的三角形屏幕转轴固定底座。

拆卸显示屏
宏基暗影骑士3拆机 图12

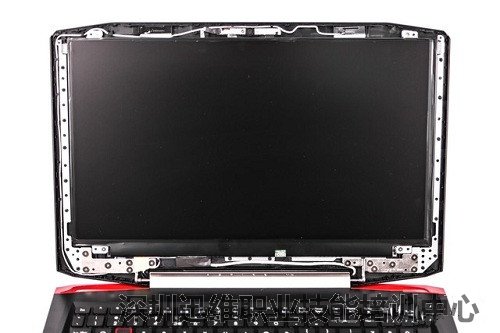

  暗影骑士3的的TN屏幕不用拆任何螺丝,B面的屏幕框全部都是卡扣固定。

暗影骑士3的的TN屏幕
宏基暗影骑士3拆机 图13

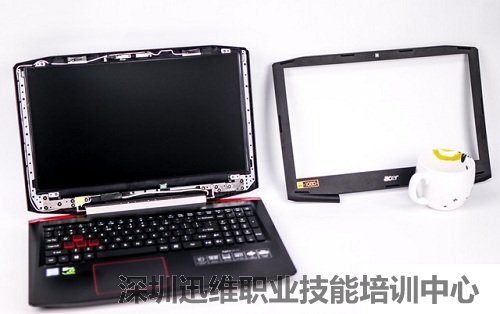

  卸下边框后的屏幕正面。

屏幕正面
宏基暗影骑士3 拆机 图14

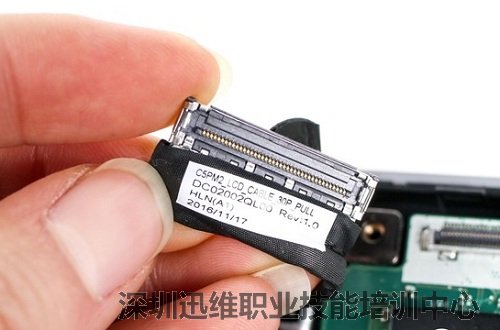

  屏幕排线采用了常用的30针脚排线。

屏幕排线
宏基暗影骑士3拆机 图15

  宏基暗影骑士3拆机到此结束!
