华为mediapad m2 10.0平板拆机图解教程

更新时间:2016-05-12 15:25:59


  华为mediapad m2是年初华为推出的一款主打娱乐和商务的平板电脑,配备了 10.1 inch 屏幕,4 个 1W 大功率喇叭,2048 级压感触控笔,自家麒麟 930 八核处理。下面我们通过华为mediapad m2拆机,来看看它的做工及内部结构吧。

华为m2拆机 图1
华为m2拆机 图1

  华为m2平板拆机所需工具:螺丝刀、镊子、撬棒、吸盘、撬片、热风枪。

华为m2拆机 图2
华为m2拆机 图2

  华为m2侧面图。

华为m2拆机 图3
华为m2拆机 图3

  华为m2背面图。

华为m2拆机 图4
华为m2拆机 图4

  华为m2平板拆机方法/步骤:

  1、取出卡托。

  用卡针将华为m2的卡托取出。

华为m2拆机 图5
华为m2拆机 图5

  Micro-SIM & SD卡托

  卡托前端有做T型防呆设计,避免卡托插反无法取出和损坏SIM/SD接触端子。

华为m2拆机 图6
华为m2拆机 图6

  2、拆卸华为m2屏幕组件。

  屏幕组件采用扣位同后壳连接,扣位扣合量过大,用撬片将其撬开。

华为m2拆机 图7
华为m2拆机 图7

  屏幕组件BTB(Board to Board 板对板连接器)采用了螺丝和钢片进行固定。屏幕组件连接FPC偏短,无法放平,不容易拆解。

华为m2拆机 图8
华为m2拆机 图8

  屏幕与主体分离完成。

华为m2拆机 图9
华为m2拆机 图9

  3、拆卸指纹识别

  指纹识别位于屏幕组件端,通过ZIF连接。(ZIF:零插拔力插座)

华为m2拆机 图10
华为m2拆机 图10

  指纹识别模块。

  指纹识别Sensor为FPC「Fingerprint Cards AB」的FPC1155。

华为m2拆机 图11
华为m2拆机 图11

  4、断电&拆卸喇叭BOX

  螺丝位置标记,两种螺丝,红圈为2颗十字螺丝,绿圈为11颗TORX螺丝。

华为m2拆机 图12
华为m2拆机 图12

  BTB 标记。


华为m2拆机 图13
华为m2拆机 图13

  电池BTB采用了螺丝和钢片进行固定。

华为m2拆机 图14
华为m2拆机 图14

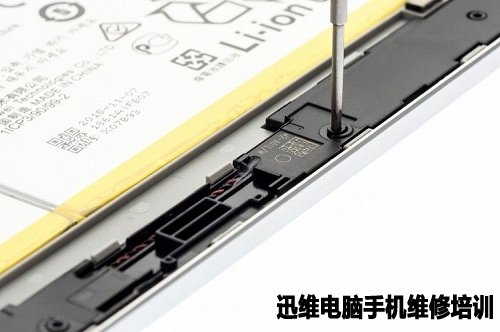

  拧下固定螺丝,即可取下顶部喇叭BOX。

华为m2拆机 图15
华为m2拆机 图15

  拧下固定螺丝,即可取下底部喇叭BOX。

华为m2拆机 图16
华为m2拆机 图16

  华为m2一共有3个喇叭BOX组件,顶部为单独的两个喇叭BOX,底部为双喇叭二合一BOX。

华为m2拆机 图17
华为m2拆机 图17

  5、前后摄像头&副MIC硅胶套。

  后摄像头BTB采用了螺丝和钢片进行固定。

华为m2拆机 图18
华为m2拆机 图18

  1300万像素后摄像头,F/2.0 光圈,5片式精密镜片,自动对焦。

华为m2拆机 图19
华为m2拆机 图19

  500万像素前摄像头,F/2.4 光圈,单像素尺寸 1.4 μm ,固定对焦。

华为m2拆机 图20
华为m2拆机 图20

  副MIC处的硅胶套。

华为m2拆机 图21
华为m2拆机 图21

  6、拆卸SIM & SD卡座组件。

  卡座BTB采用了螺丝和钢片的固定方式,需要先拆卸钢片,然后拧下卡座组件上三颗螺丝,就可以将卡座取下。

华为m2拆机 图22
华为m2拆机 图22

  SIM & SD 卡座组件。卡座组件放置了柱状马达、喇叭BOX ZIF。

华为m2拆机 图23
华为m2拆机 图23

  7、拆卸侧键组件 & 主板

  断开侧键组件BTB就可以把它轻松取下。

华为m2拆机 图24
华为m2拆机 图24

  侧键组件。在侧键组件上集成了耳机座。

华为m2拆机 图25
华为m2拆机 图25

  主板采用螺丝固定,拆下所有的螺丝,就可以将它取下。

华为m2拆机 图26
华为m2拆机 图26

  8、主板功能、标识。

  主板正面芯片组:

  GPS IC(GPS芯片):博通,bcm47531a1单片集成GPS,GLONASS、、北斗和QZSS接收器IC

  WIFI & BT & FM IC(WiFi、BT、FM芯片):博通,bcm4339xkubg,tm1535 P10

  Audio Amplifier(音频放大器):格言,max98925ewv,(2),一个高效率的单级DG音频放大器具有一个集成的升压转换器和模数转换器的电流传感的扬声器,扬声器和电池电压,电源电压

  ROM:三星,546,klmag2gend-b031,eMMC 5.0,16gb(平板外观:月光银)

  Image Processor(图像处理器):毅德,6010-72m1

  SOC(芯片):华为海思930,八芯,4×4×2.0GHz主频

  RAM(内存):SKHynix,h9cknnndatat,drnuh,550A,3GB LPDDR3,

  Power Management IC(电源管理IC):海思,hi6421

  Charge Management IC(充电管理芯片):TI、bq24196, 2.5-a单细胞USB/适配器窄VDC电源路径管理和USB OTG充电器

  RF Transceivers(射频收发器):海思,hi6361gfc,001tw1547,hp49a1547

  Power Amplifier Module(功率放大器):Skyworks,77814-11,功率为LTE FDD频段7放大器模块(2500–2570 MHz)和带30「2305–2315 MHz」和LTE TDD频段38 / 41「2496–2690 MHz」,带40「2300–2400 MHz」和axgp带「2545–2575 MHz」

  Multimode Multiband Power Amplifier Module(多模多频段功率放大器模块):TriQuint,tqp9059,多模多频功率放大器模块、WCDMA/HSDPA/HSUPA/HSPA/LTE QB GMSK边缘B34、B39 TD-SCDMA、TD-LTE BC0、BC1 CDMA2000

华为m2拆机 图27
华为m2拆机 图27

  主板背面。

华为m2拆机 图28
华为m2拆机 图28

  9、拆卸华为m2电池。

  电池采用双面胶固定,拆卸前先用热风枪对电池加热5分钟,然后借助薄型撬片取下电池。

华为m2拆机 图29
华为m2拆机 图29

  华为m2电池采用双电芯并联设计,电芯为锂离子聚合物材质,充电电压为4.35V,额定容量:6500mAh/24.7Wh(MIN);典型容量:6660mAh/25.3Wh (TYPE)。

华为m2拆机 图30
华为m2拆机 图30

  华为m2拆机到此结束,来张华为m2拆机所有部件汇总图。

华为m2拆机 图31
华为m2拆机 图31
