全网首拆!昂达小马31拆机图解

更新时间:2017-06-05 16:04:31

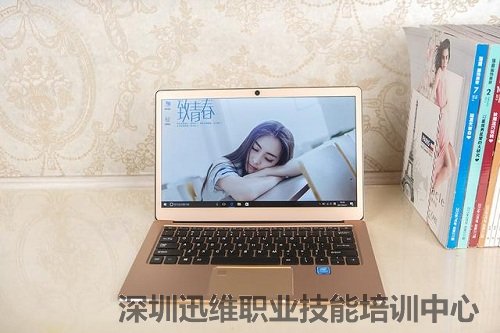

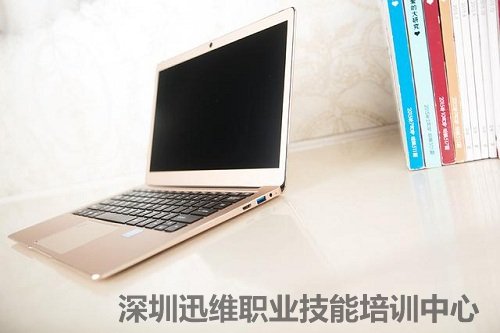

  昂达小马31是昂达推出的一款小马系列笔记本,采用一块1920×1080分辨率的IP屏,搭载了intel N3450四核处理器,4G内存及64G存储空间。那么昂达小马31笔记本怎么样呢?能否满足用户的使用要求呢?下面让我们通过昂达小马31拆机图解来一探究竟吧!

昂达小马31拆机

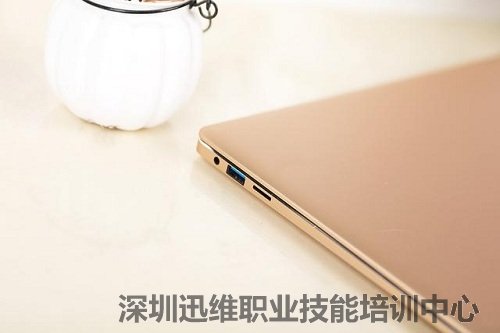

  左侧为3.5音频输出、USB3.0接口及TF卡读卡槽。

左侧为3.5音频输出、USB3.0接口及TF卡读卡槽

  右侧依次为Mini HDMI接口、USB3.0、充电接口、充电指示灯。

右侧依次为Mini HDMI接口、USB3.0、充电接口、充电指示灯

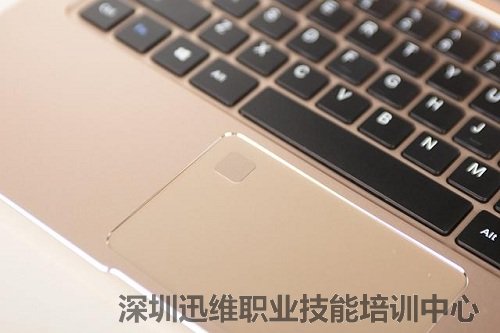

  鼠标触摸板左上角设计有指纹识别模块,方便日常解锁。

指纹识别模块

昂达小马31拆机方法/步骤:

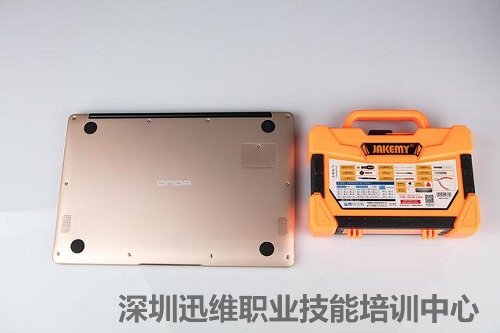

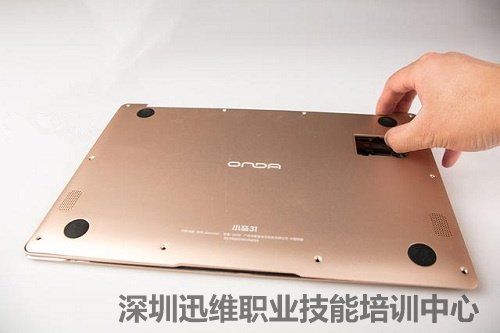

  拆机前需要先拆下SSD盖板。

昂达小马31拆机-拆下SSD盖板

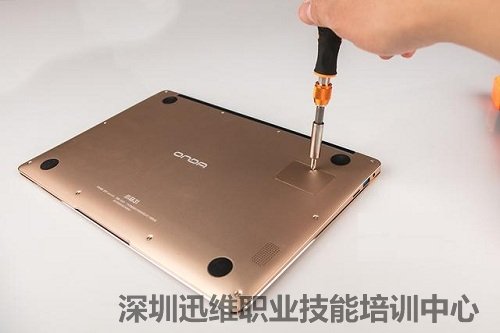

  拧下盖板上的固定螺丝,就可以轻松将其取下。

昂达小马31拆机-拧下固定螺丝

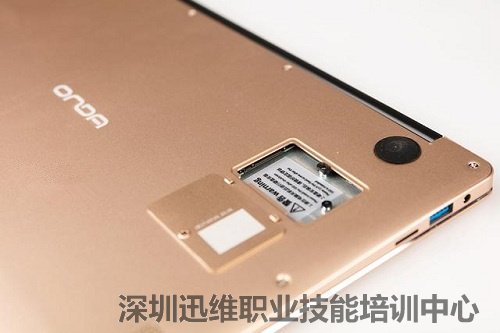

取下盖板

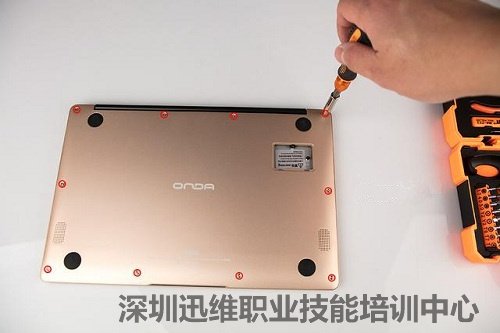

  然后拧下底板四周的十颗固定螺丝。

昂达小马31拆机-拧下底板的10颗固定螺丝

  拧下螺丝后,就可以将底板取下。

取下底板

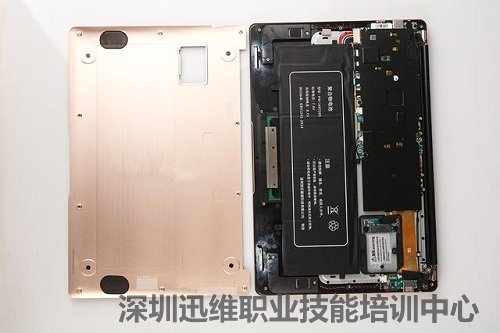

  成功分离。在喇叭位置设计有防尘罩(黑色),金属底板采用模压式工艺。

昂达小马31拆机-成功分离

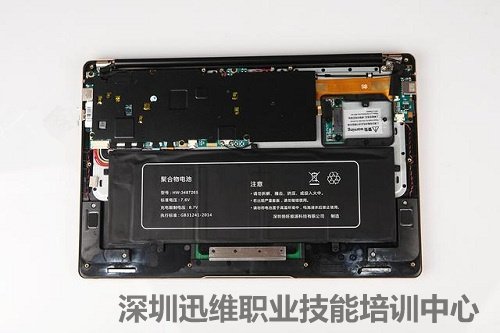

  内部结构特写。电池通过螺丝固定,喇叭线设计有卡线槽。

内部结构特写

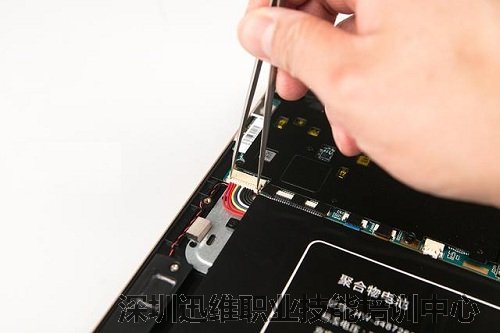

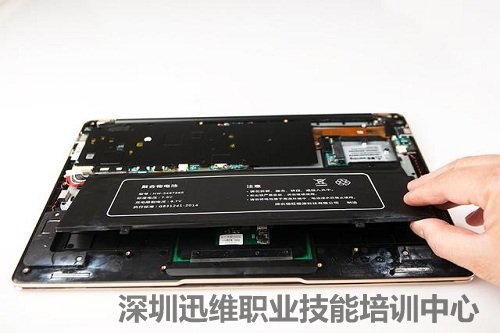

  分离电池,完全切断电源方可进行下一步拆解。

切断电源

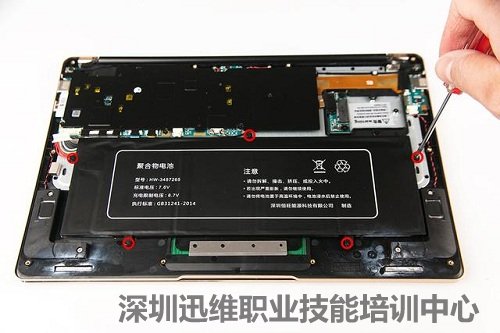

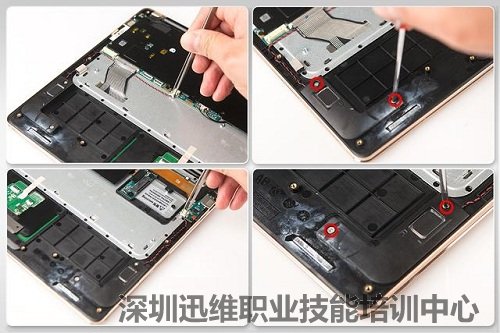

  接下来拧下电池上的5颗固定螺丝。

拧下电池上的5颗固定螺丝

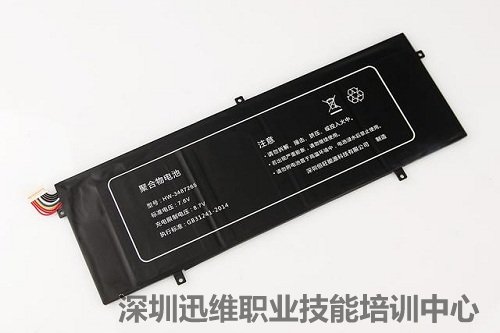

  昂达小马31 7.6V 38W锂电特写。

昂达小马31拆机-电池特写

电池特写

  小马31的鼠标触摸板上集成了指纹识别模块,使用了两条连接线。

指纹识别模块

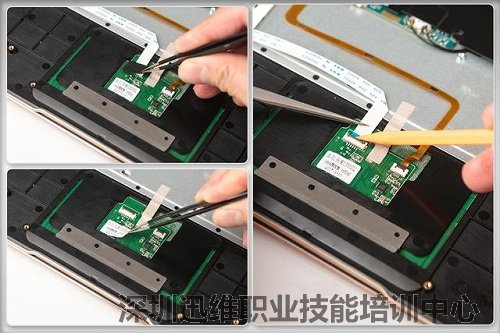

  在连接线的接口处用黑色接口固定胶条固定。

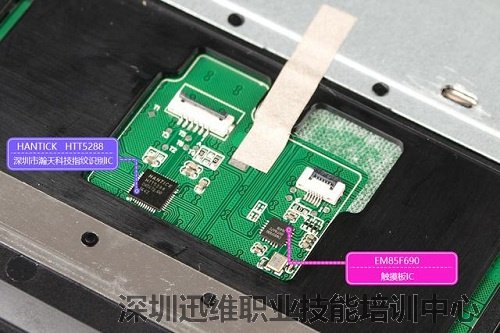

  HANTICK HTT5288指纹识别IC、EM85F690触摸板IC。

昂达小马31拆机-IC特写

  左右扬声器偏上的位置各有一枚强力磁石,小马31笔记本合上时自动休眠就是通过感应磁石的吸合完成。

左右扬声器

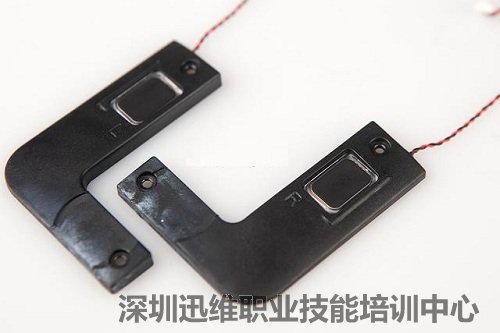

  小马31采用了三磁路喇叭并使用了完整的音腔。

昂达小马31拆机-扬声器特写

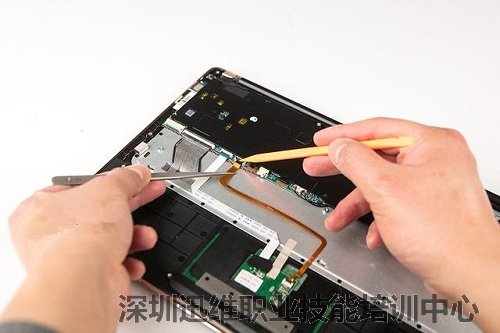

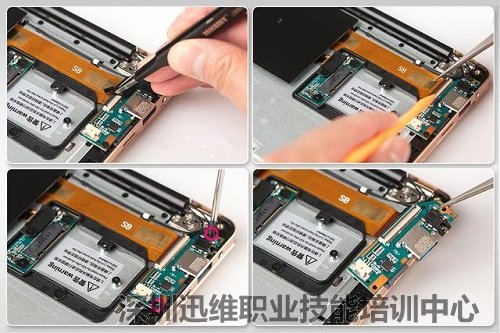

  小马31使用了子母电路板的方式,中间用排线连接,这里先分离子电路板。

分离电路板

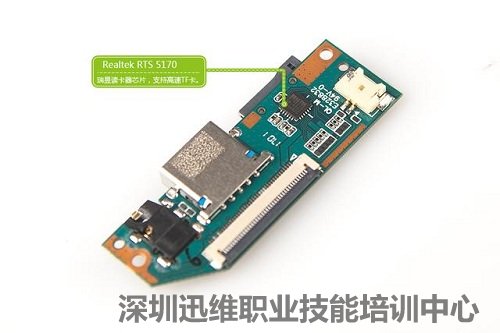

  子电路板背面有一枚瑞昱5170读卡器芯片,支持最大256G的TF卡。

瑞昱5170读卡器芯片

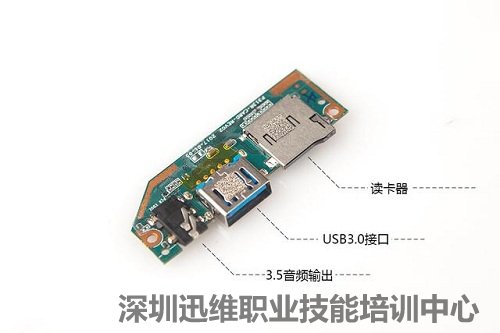

  子电路板上为USB3.0接口、3.5音频输出及读卡器,左扬声器输出电路也是从子电路板走线。

子电路板

  主电路板上覆盖有一片散热片,并使用6颗螺丝固定。

主电路板

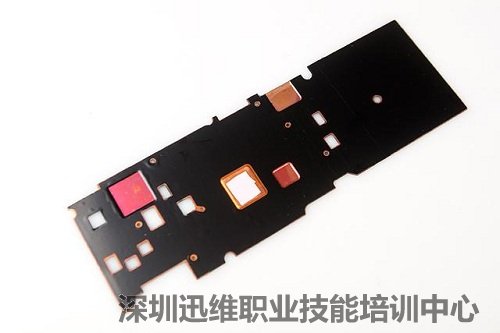

  散热片使用紫铜材料,有着十分出色的导热性,在CPU上安装有导热贴。

散热片

  在笔记本底板及散热片上针对主发热元件处都进行了凹凸造型,进一步提升散热效果。

笔记本底板及散热片

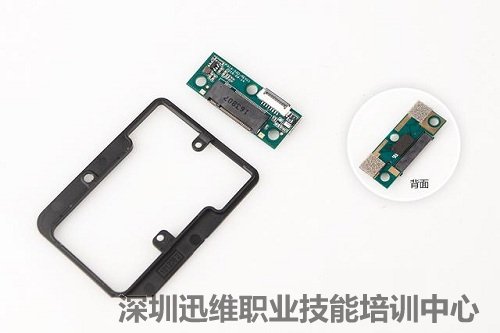

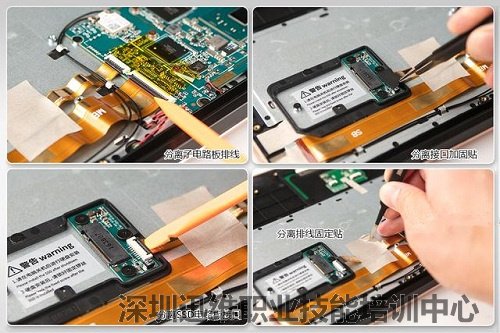

  SSD采用小板与主电路板通过排线连接。

SSD

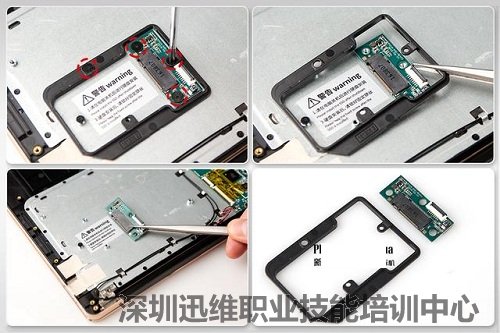

  SSD的子电路板采用螺丝加固。

SSD子电路板通过螺丝固定

  SSD的子电路板上有电容电感,将SSD通过子电路板的形式连接,远离主电路板,减少信号间的干扰,提升SSD的稳定性。

SSD子电路办上的电容电感

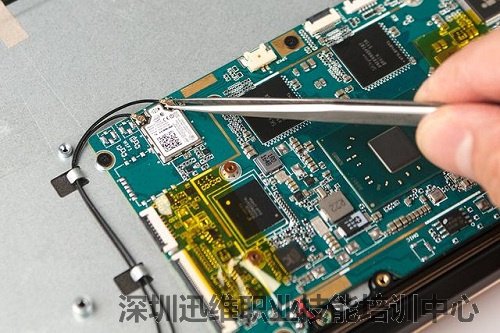

  WIFI天线采用2条连接线。

WiFi天线

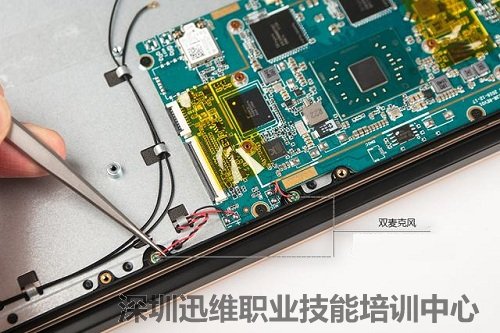

  双麦克风设计,提升远程视频通话的质量。

双麦克风

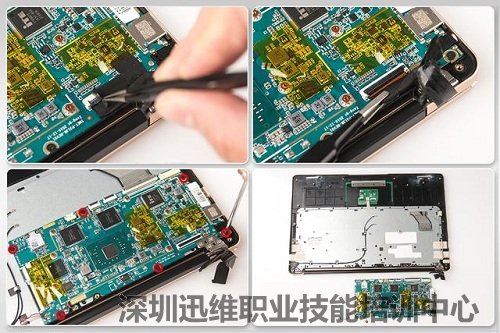

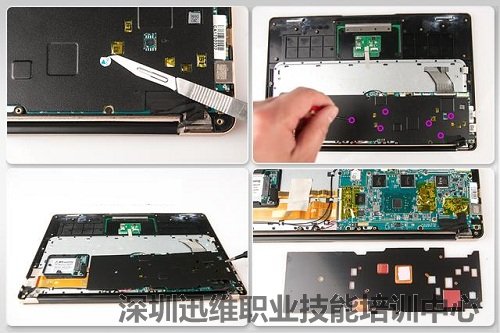

  分离屏连接线后,拧下固定主板的6颗螺丝,方可分离主板。

昂达小马31拆机-分离主板

  小马31在金属板上采用螺栓来固定主板及元件。

采用螺栓固定主板及元件

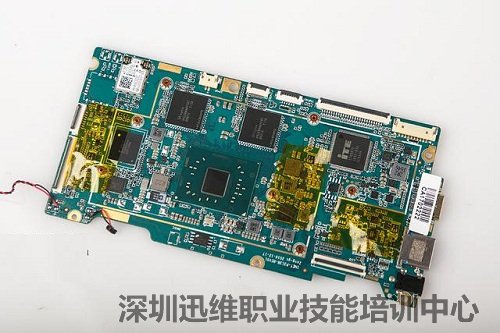

  主板正面特写。主要的元器件被集成在正面。

主板正面特写

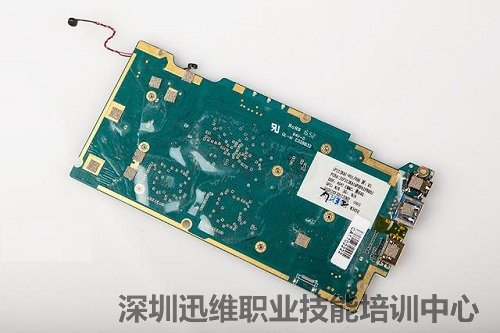

  主板背面特写。

主板背面特写

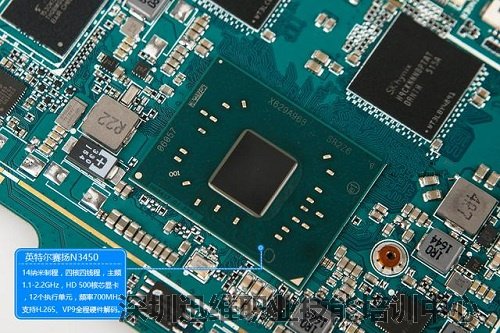

  intel N3450主控,睿频2.2G四核四线 CPU,内部集成的HD500 GPU。

intel N3450主控

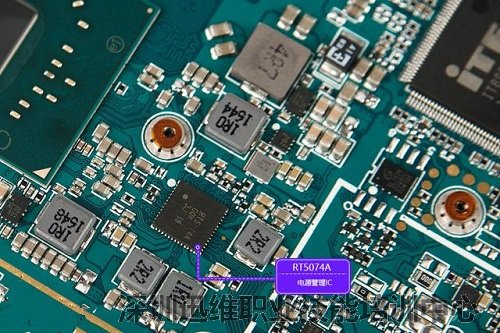

  RT5074A 电源管理IC。

RT5074A 电源管理IC

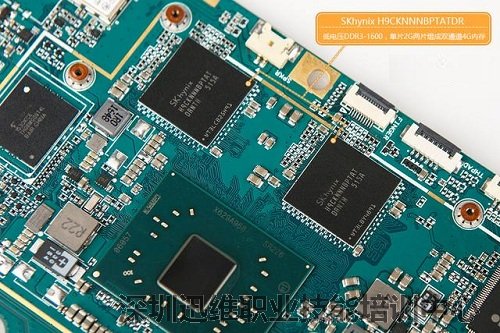

  内存使用2片2G的Sky DDR3-1600颗粒组成双通道32位宽4G内存。

2G的Sky DDR3-1600颗粒

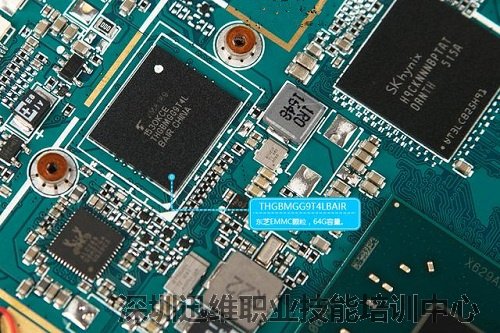

  内置的64G空间使用的是东芝EMMC颗粒。

东芝EMMC颗粒

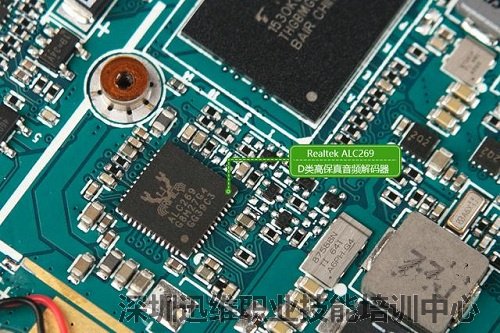

  瑞昱 ALC269高保真音频解码芯片。

瑞昱 ALC269高保真音频解码芯片

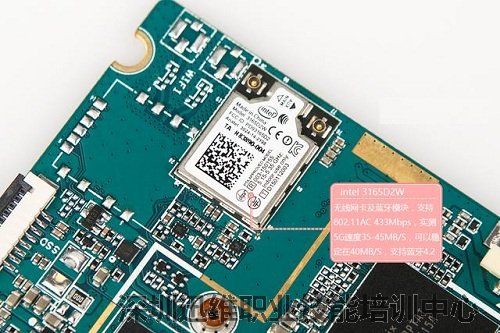

  intel 3165D2W无线网卡及蓝牙模块。

intel 3165D2W无线网卡及蓝牙模块

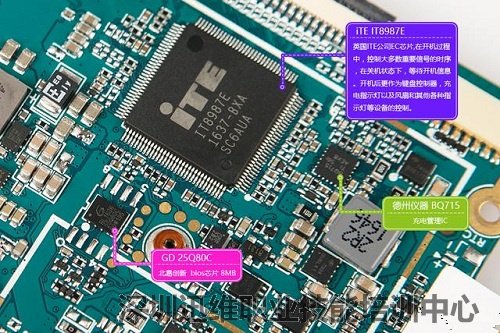

  紫色:iTE IT8987E EC芯片
  绿色:德州仪器BQ715 充电管理IC
  粉色:GD 25Q80C BIOS芯片

芯片特写

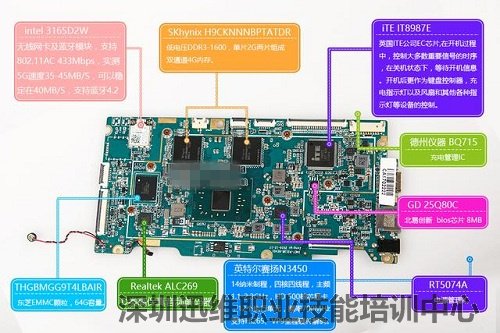

  主板芯片组特写图。

 主板芯片组特写图

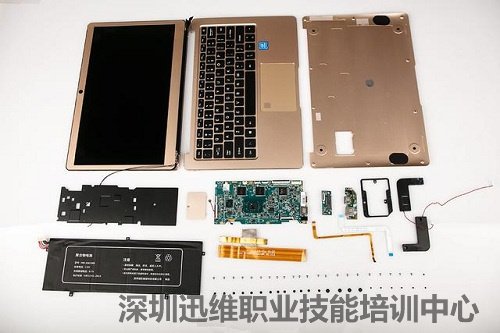

  昂达小马31拆机到此结束!附昂达小马31拆机全家福。

昂达小马31拆机全家福
昂达小马31拆机全家福
